Buderus SM100 Solarmodul 7738110103 für Solaranlagen zur Trinkwassererwärmung
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-3 Tage**
- Artikel-Nr.: 20001912
- Herstellernummer: 7738110103
Produktinformationen "Buderus SM100 Solarmodul 7738110103 für Solaranlagen zur Trinkwassererwärmung"
Lieferumfang:
- 1 Stk. Modul SM100
- 1 Stk. Speichertemperaturfühler
- 1 Stk. Kollektortemperaturfühler
- Installationsanleitung
Beschreibung:
- Solarmodul für Solaranlagen zur Trinkwassererwärmung
- zum Einsatz im Regelsystem Logamatic EMS plus zur Wandmontage
- Bedienung mit grafischer Hydraulik-Auswahl und -Anzeige über Bedieneinheit RC300 (alternativ über Bedieneinheit RC200)
- inkl. Klemmenabdeckung, Wandsockel, Zugentlastungen für Anschlusskabel und Montagematerial
- Artikel.Nr.: 7738110103
3 NTC-Fühlereingänge:
- 1 Ausgang PWM/0-10V
- 2 Pumpenausgänge 230V
- 1 Eingang Wärmemengenzähler
Funktion:
- Regelung einer Solaranlage zur Warmwasserbereitung
- solare Optimierung zur Ausnutzung Solarertrag bei Warmwasser
- Berücksichtigung des passiven Solarertrags durch die großen Fensterflächen
- reduziertes Nachheizen durch Bewertung des solaren Ertrages und der solar erwärmten Kapazität des Speichers und ggfs. Absenkung der jeweiligen Sollwerte
- variable Ansteuerung der Solarpumpe über PWM-Signal oder 0-10V
- optimierte Beladung von Thermosiphonspeichern (Double-Match-Flow)
- Vakuum-Röhren-Funktion (Pumpenkick)
- gemeinsame Bedieneinheit RC300 bzw. RC200 für Wärmeerzeuger und Solaranlage
- in Verbindung mit RC300 großes grafikfähiges und hinterleuchtetes LCD-Display mit vorprogrammierten Anlagenpiktogrammen inkl. Anzeige von Betriebszuständen
- einfache automatische Erkennung der angeschlossenen Komponenten mit Konfigurationsvorschlag mit Bedienung über RC300 / RC200
- externer Wärmetauscher im Kollektorkreis mit separater Pumpenansteuerung Primär- und Sekundärpumpe über Bedieneinheit RC300
- Umladung v. Vorwärmspeicher in Bereitschaftsspeicher über Bedieneinheit RC300
- thermische Desinfektion mit Umladepumpe
- Anzeigemöglichkeit solarer Ertrag über interne Ertragserfassung oder über zusätzliches Wärmemengenzubehör
Besondere Planungshinweise:
- Modul nur in Verbindung mit Raumcontroller RC200 bzw. RC300, max. 1 Modul pro Anlage
- nicht kombinierbar mit Solarmodul SM50 und Modulen MM10, SM10, WM10
Montage:
- Modul zur Wandmontage oder auf Hutschiene
- Codierte und farblich gekennzeichnete Anschlussstecker
- Kommunikation über EMS-Datenbus

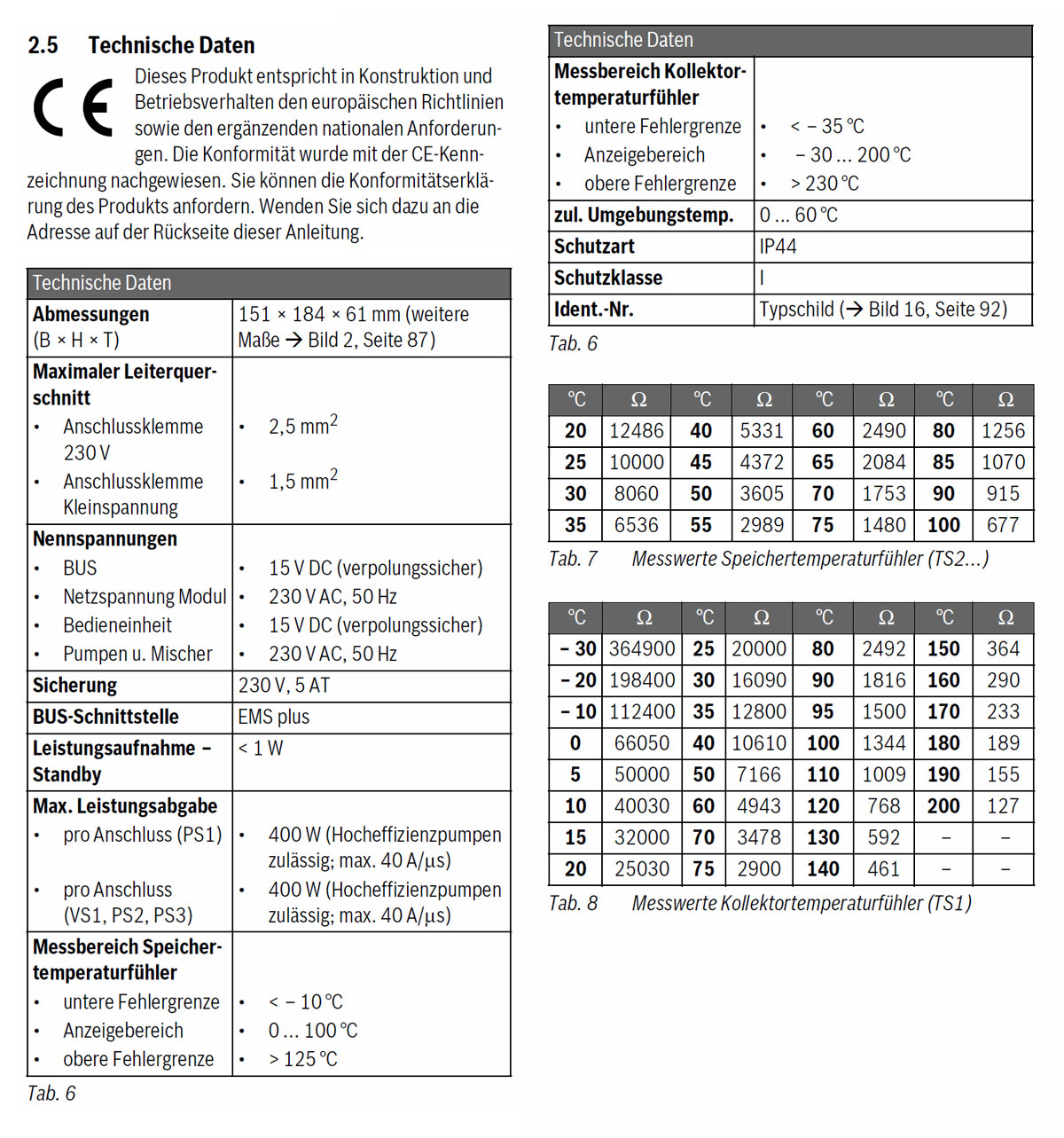

Technische Daten:
Anwendbar in allen Heizungsanlagen mit EMS Wärmeerzeuger. Nicht zugelassen für EMS plus sind die Produktserien GB112, GB132, GB135, GB142, GB152.
