Viessmann Z007692 Vitotrol 100 UTDB-RF Raumtemperaturregler mit Funksender u. Empfänger
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 20000207
- Herstellernummer: Z007692
Produktinformationen "Viessmann Z007692 Vitotrol 100 UTDB-RF Raumtemperaturregler mit Funksender u. Empfänger"

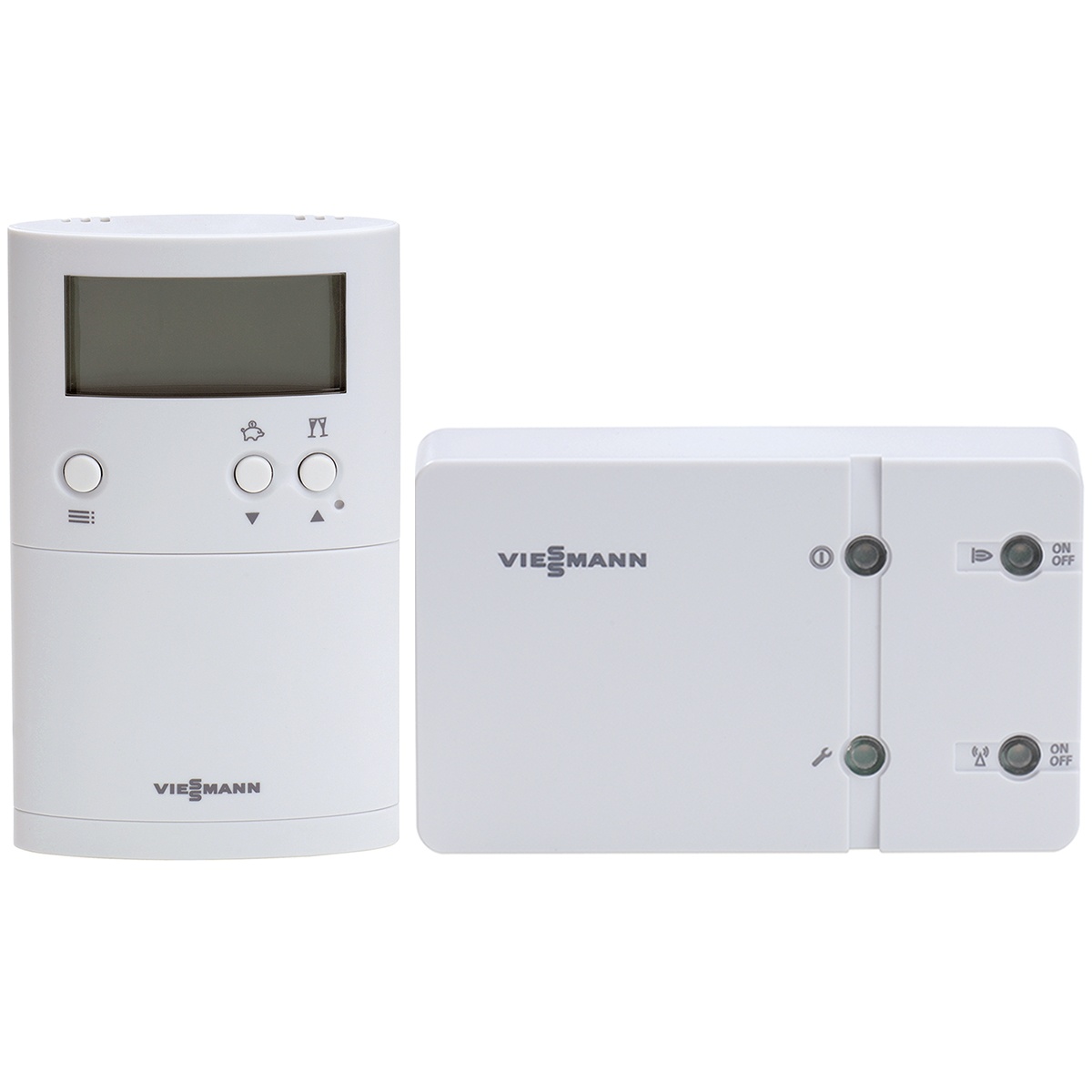

Lieferumfang:

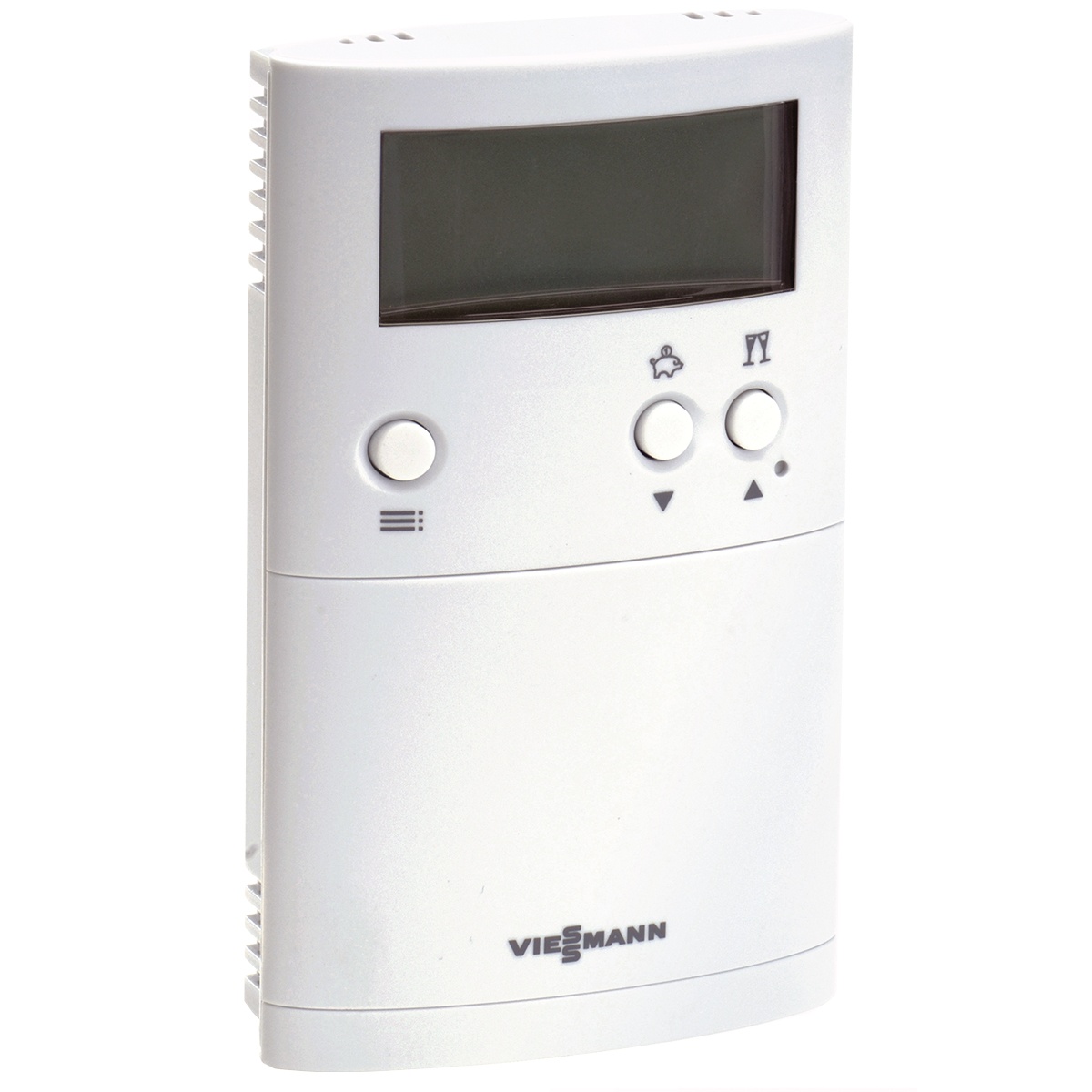

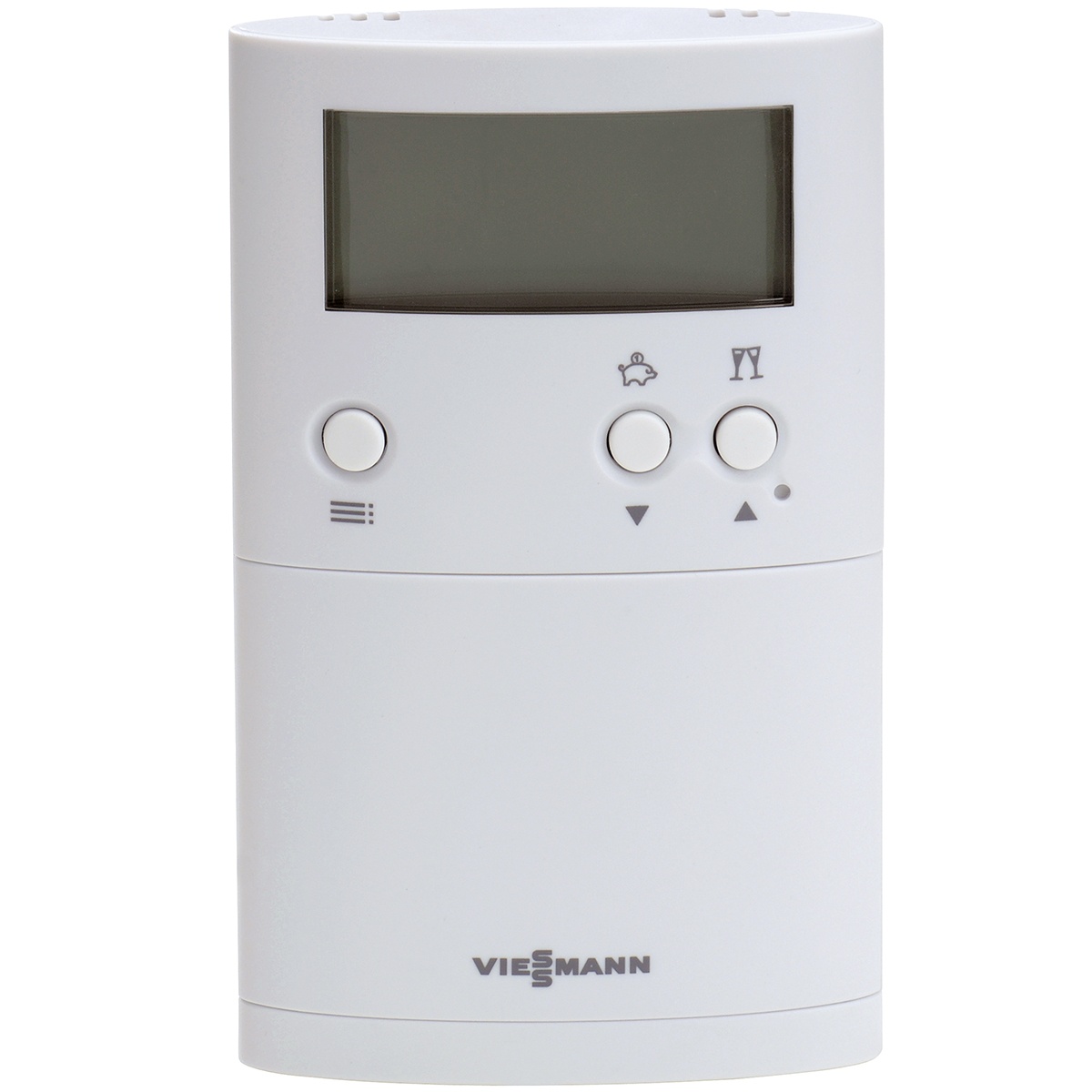

- 1 x Viessmann Vitotrol 100 UTDB-RF Raumtemperaturregler

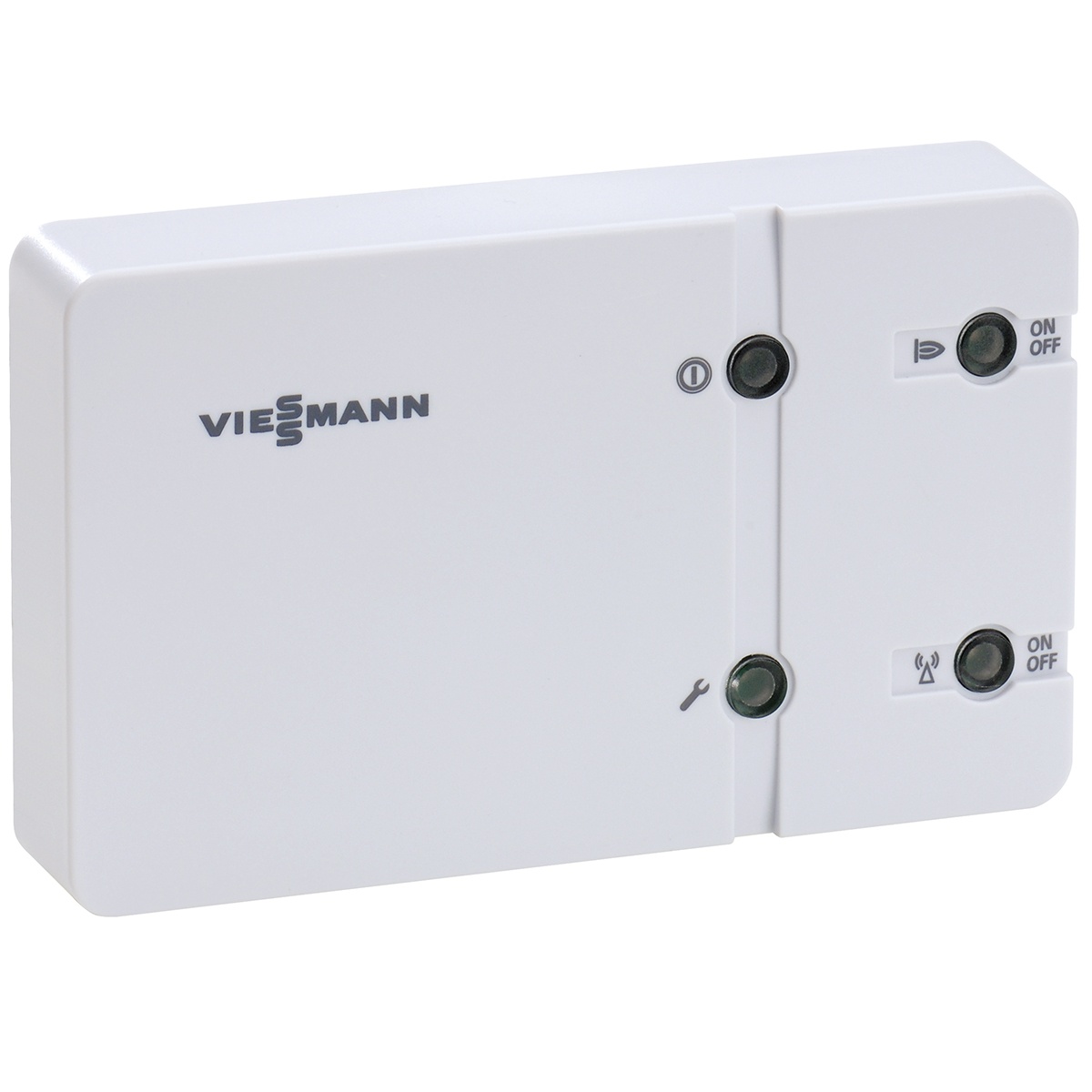

- 1 x Viessmann Vitotrol 100 UTDB-RF Empfänger
- 1 x Viessmann technische Unterlagen Vitotrol 100 UTDB-RF
Beschreibung:
- Raumtemperaturregler netzunabhängig mit integriertem Funksender und einem Empfänger
- digitale Schaltuhr
- Tages- und Wochenprogramm

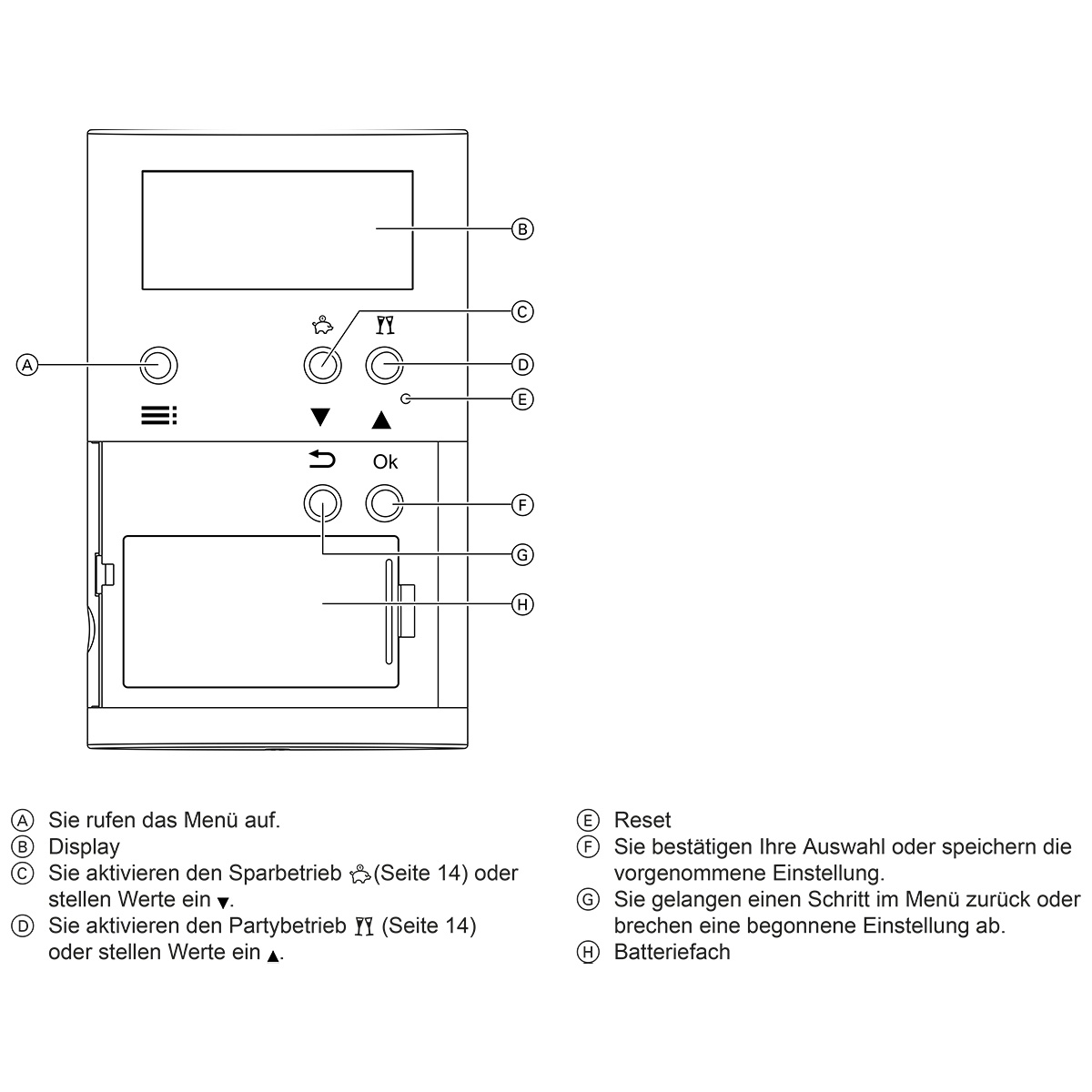

- Menügeführter Bedienung: 3 voreingestellte Zeitprogramme (individuell einstellbar), dauernd manueller Betrieb mit einstellbarem Raumtemperatur-Sollwert, Frostschutzbetrieb und Ferienprogramm
- Tasten für Party- und Sparbetrieb

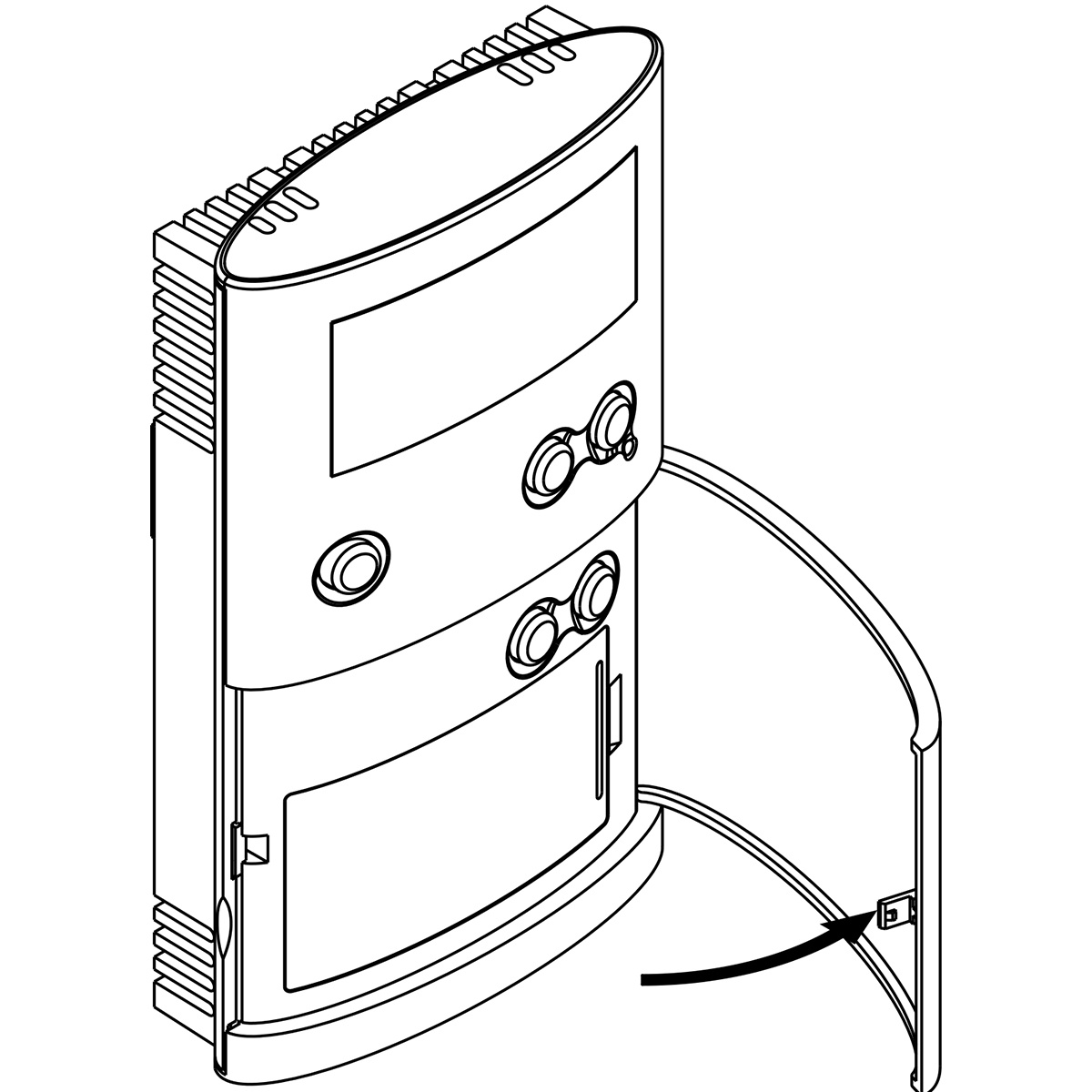

- Netzunabhängiger Betrieb: zwei 1,5 Volt Mignon-Alkalizellen, Typ LR6/AA
- Empfänger mit Anzeige des Relaiszustands und Netzanschluss
Anschluss des Empfängers an die Regelung (abhängig vom Regelungstyp):
- 4-adrige Leitung mit einem Leiterquerschnitt von 1,5 mm² für 230 V~
- 3-adrige Leitung ohne Ader grün/gelb für 230 V~
- 2-adrige Leitung mit einem Leiterquerschnitt von 0,75 mm2 für
- Kleinspannung für den Anschluss an die Regelung und zusätzlich eine 2-adrige Leitung für 230 V~ für Netzanschluss
Technische Daten Raumtemperaturregler:
- Nennspannung: 3-Volt-Batterie LR6/AA
- Sendefrequenz: 868 MHz
- Sendeleistung: < 10 mW
- Reichweite: ca. 25 bis 30 m in Gebäuden je nach Bauweise
- Gangreserve: 3 min.
- Einstellbereich Komforttemperatur: 10 bis 40 °C
- Einstellbereich Absenktemperatur: 10 bis 40 °C
- Einstellbereich Frostschutztemperatur: 5 °C
- Schutzart: IP 20 gemäß EN 60529 (durch Aufbau/Einbau zu gewährleisten)

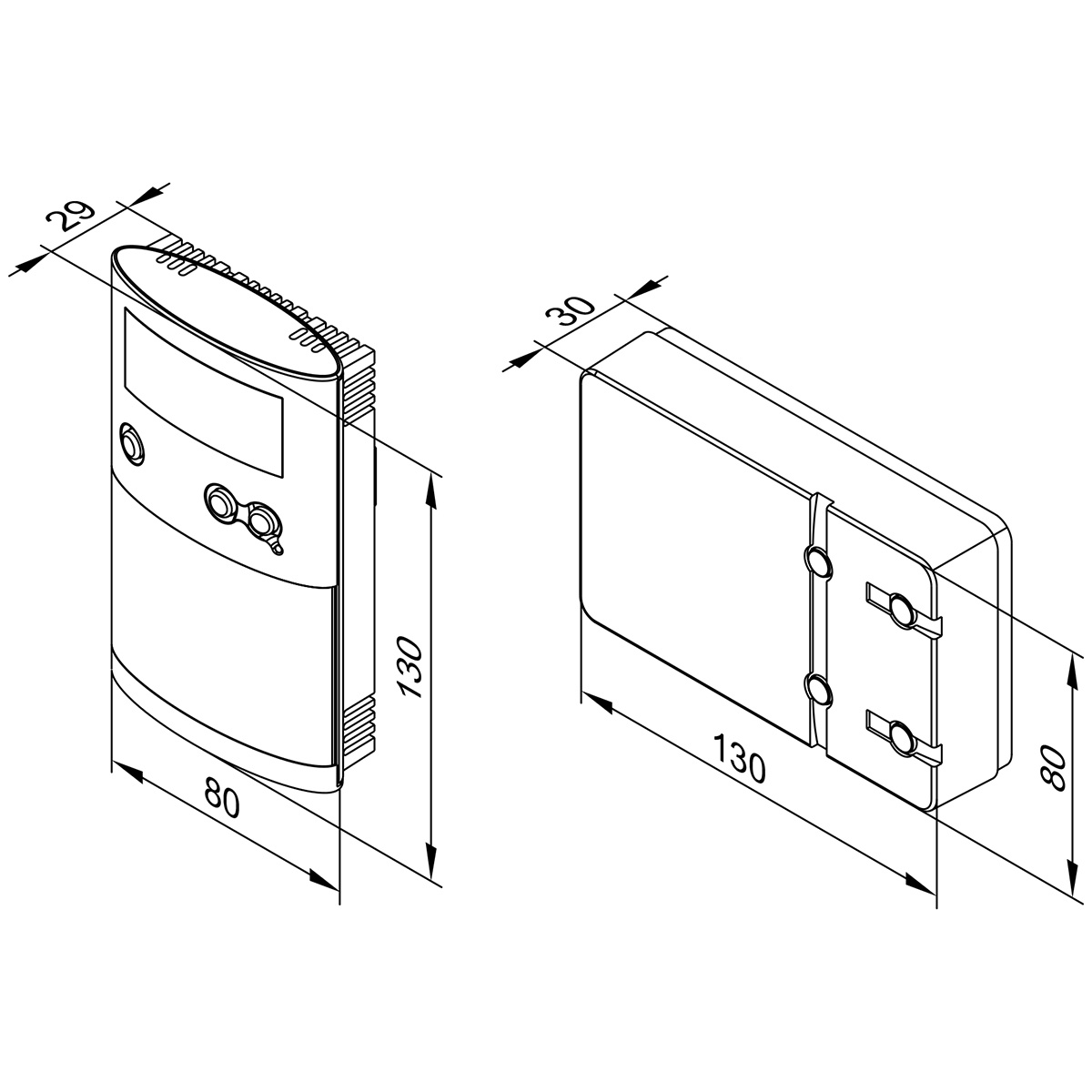

- Breite: 80 mm
- Höhe: 130 mm
- Tiefe: 29 mm
- Farbton: Weiß

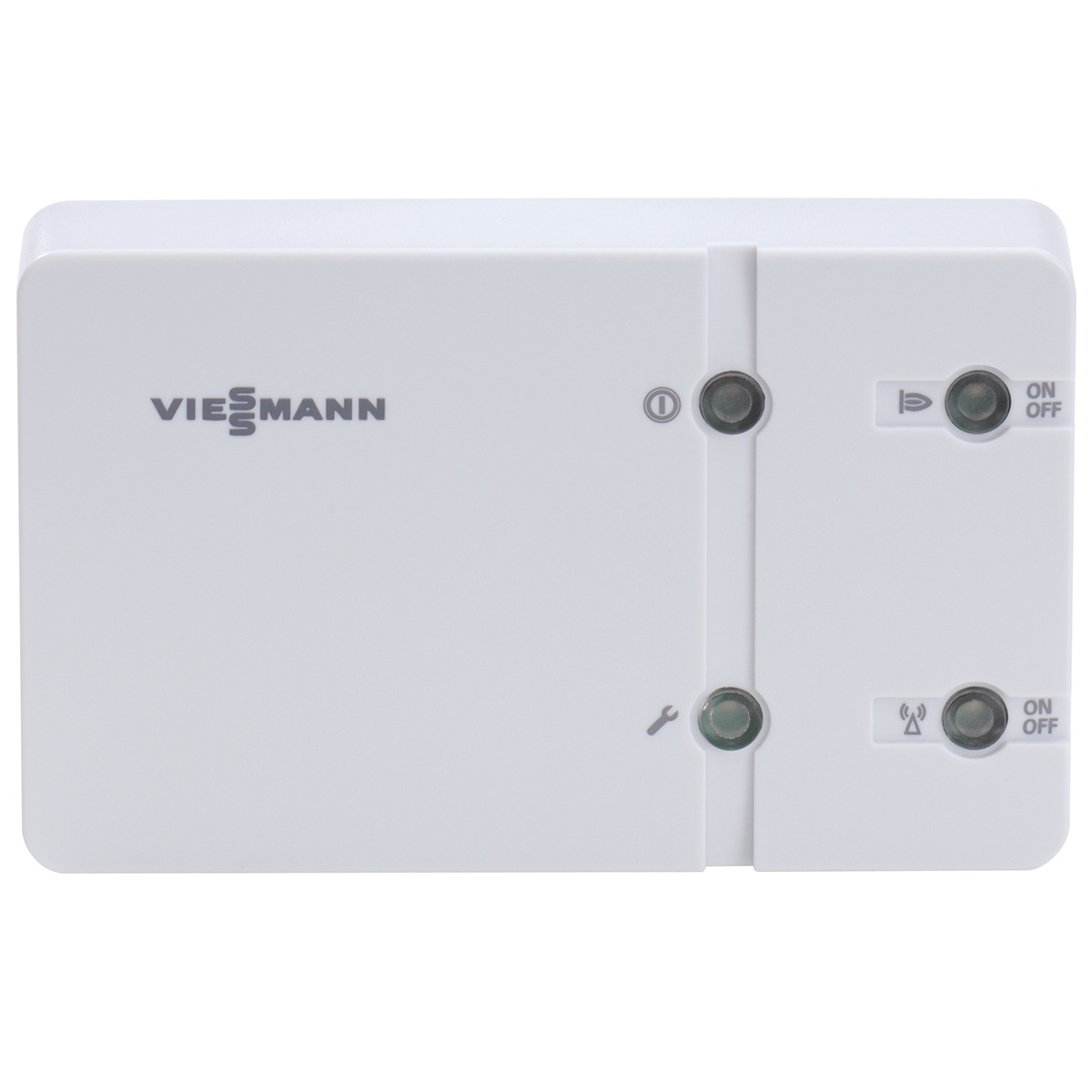

Technische Daten Empfänger:
- Betriebsspannung: 230 V~ ± 10 % 50 Hz
- Nennbelastbarkeit des potenzialfreien Kontakts min.: 6(1) A, 230 V~
- Nennbelastbarkeit des potenzialfreien Kontakts max.: 1mA, 5 V
- Schutzart: IP 20 gemäß EN 60529 (durch Aufbau/Einbau zu gewährleisten)
- Schutzklasse: II nach EN 60730-1 bei bestimmungsgemäßer Montage
- Breite: 130 mm
- Höhe: 80 mm
- Tiefe: 30 mm
- Farbton: Weiß
Allgemein:
- Serie: Vitotrol
- Typ: 100 UTDB-RF
- Hersteller: Viessmann
- Artikel-Nr.: Z007692
Herstellerinformationen:
Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf
Deutschland
E-Mail: info@viessmann.com
