EbV Theta Heizungsregelung + 23B Set mit Regler Fühler und Klemmen
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10014820
- Herstellernummer: 6100002
Produktinformationen "EbV Theta Heizungsregelung + 23B Set mit Regler Fühler und Klemmen"
Lieferumfang:
- 1 x Regler Theta + 23B
- 1 x Außenfühler AF 200
- 1 x Kesseltauchfühler KVT20/2/6 gr (2 m)
- 1 x Speichertemperaturfühler KVT20/5/6 gr (5 m)
- 1 x Vorlaufanlegefühler VF202
- 1 x BL X1 Klemme 16-polig
- 1 x BL X2 Klemme 4-polig
- 1 x BL X3 Klemme 9-polig
- 3 x Anschlussklemme
Beschreibung:
- witterungsgeführte Kesseltemperaturregelung für gleitenden Heizbetrieb
- voll elektronisch
- Gehäusematerial: ABS mit Antistatikum, schwer entflammbar
- über Datenbus mit max. vier weiteren Theta Geräten vernetzbar
- kaskadierbar
- Estrich-Aufheizprogramm

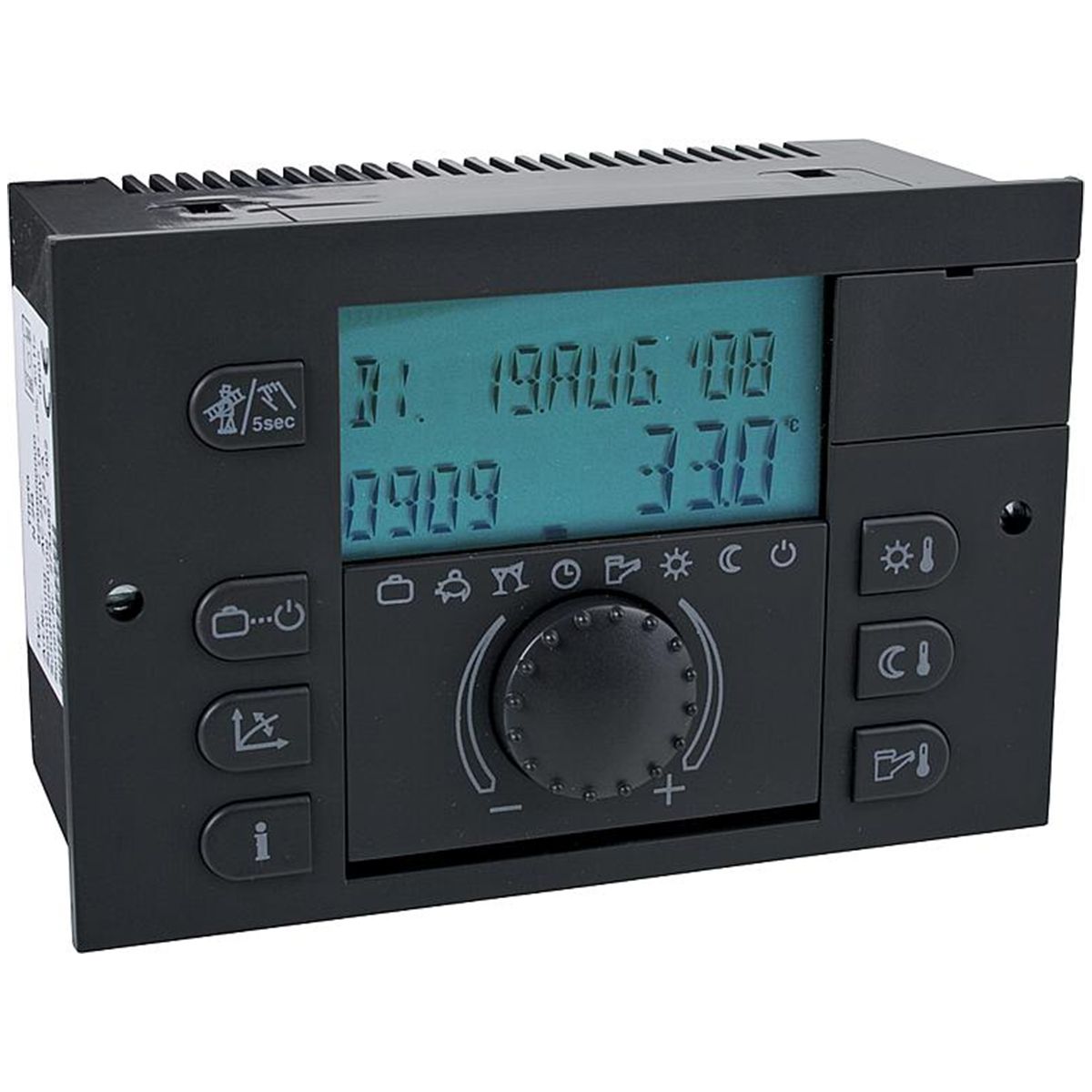

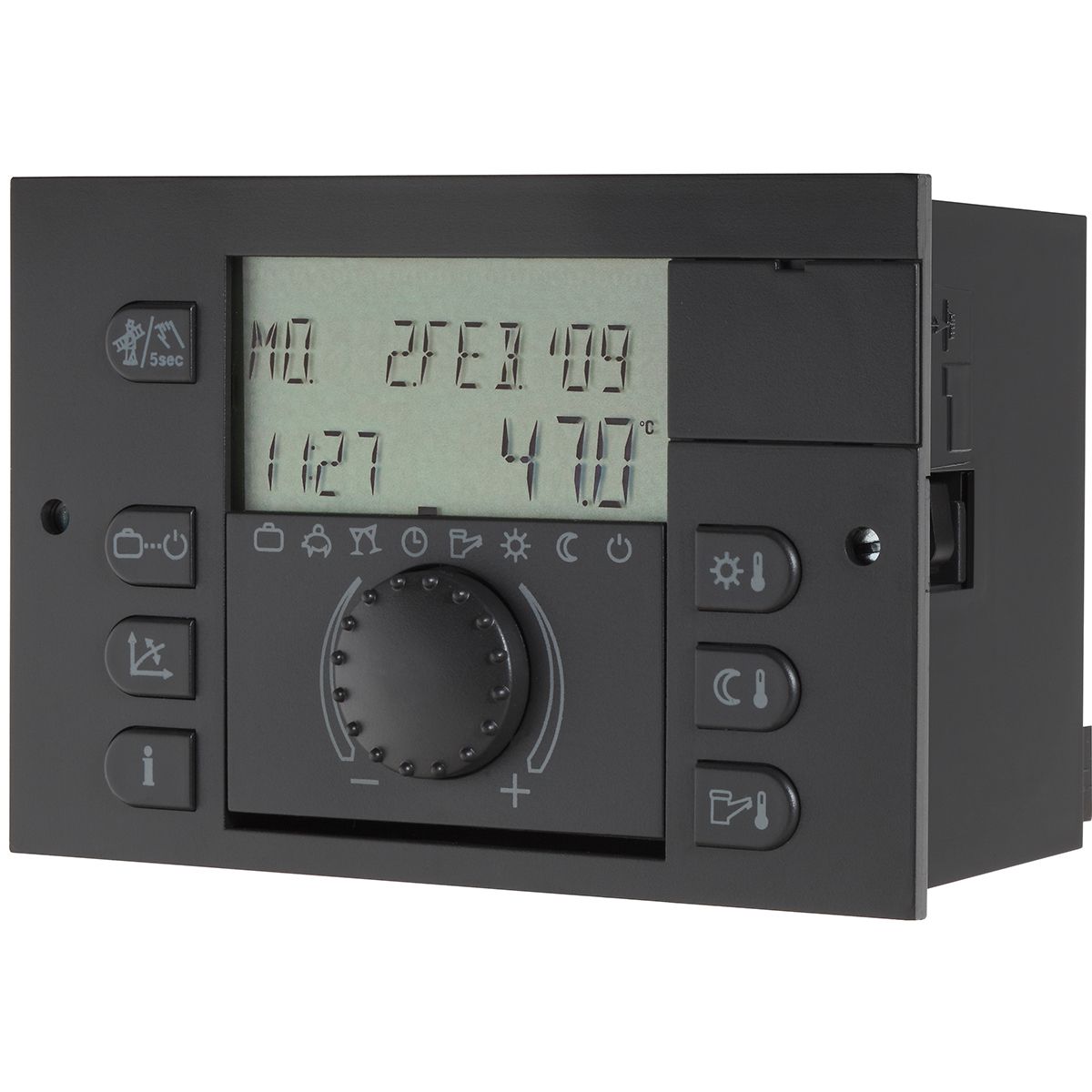

- Display mit Hintergrundbeleuchtung
- einfache Bedienung durch klar beschriftete Tasten ohne Doppelfunktionen
- ersetzt auch die Serie Gamma über Anschlussadapter
- Einbindung an heatapp System möglich
Zur Ansteuerung von:
- 1 x Wärmeerzeuger (einstufig)
- 1 x Direktheizkreis
- 1 x Mischerheizkreis
- 1 x Warmwasser
Technische Daten:
- Betriebsspannung: 230 V ~ +6%/-10%
- Nennfrequenz: 50 - 60Hz
- Nennstrom: 6 A
- Leistungsaufnahme max.: 5,8 VA
- Vorsicherung max.: 6,3 A Träge
- Kontaktbelastung Ausgangsrelais: 2 (2) A
- Stromversorgung T2B-Bus: 12 V / 150 mA
- Umgebungstemperatur: 0 °C - +60 °C
- Schutzart: IP30
- Schutzklasse EN 60730 / EN 60529: II / III

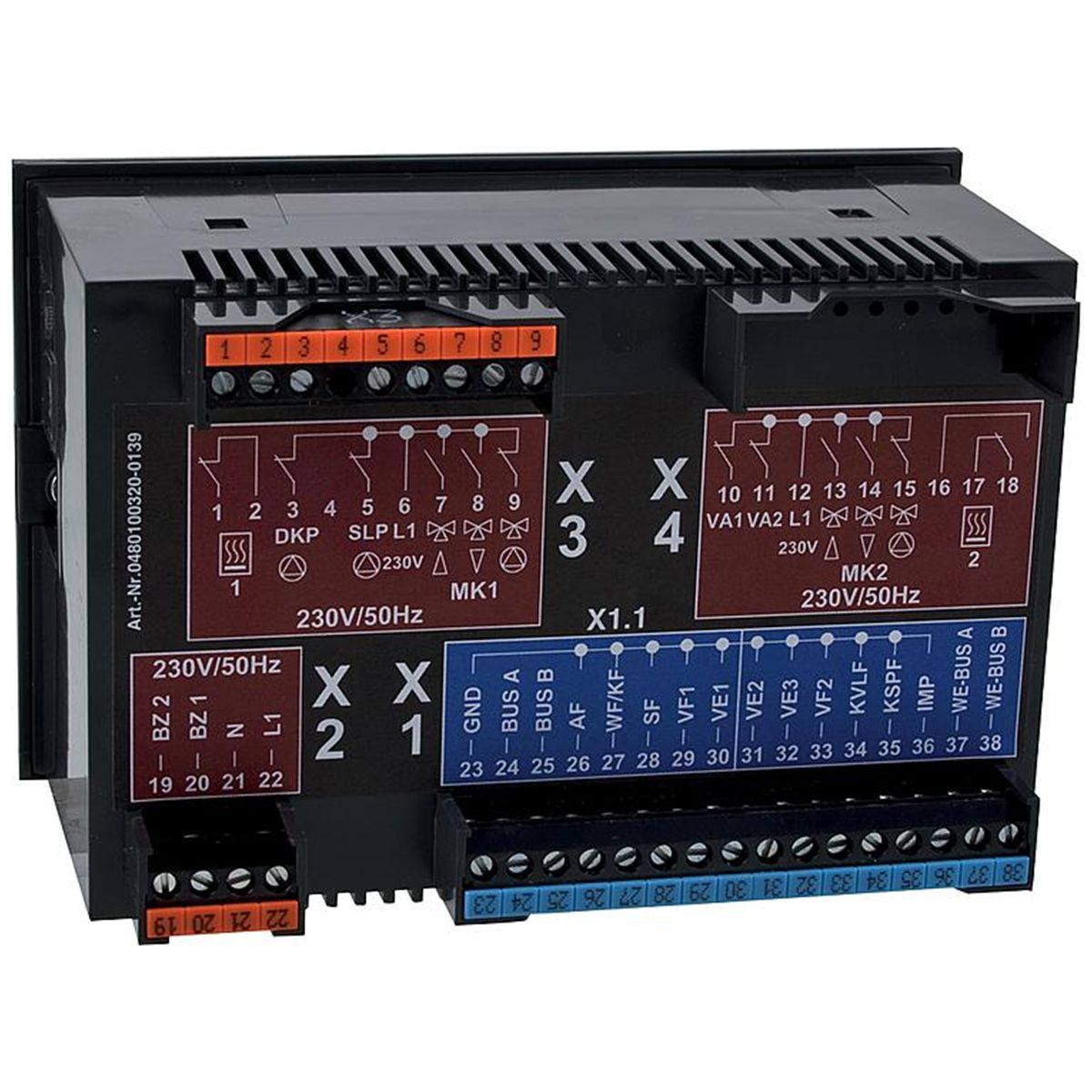

- Anschlusstechnik: steckbare Schraubklemmverbindungen
- Montageart: Einbauregler
- Einbaumaß: 137 x 91 mm
- Rahmenmaß (BxHxT): 144 x 96 x 75 mm
- Serie: Theta
- Hersteller: EbV
Herstellerinformationen:
EbV Elektronikbau- und Vertriebs GmbH
Heisterner Weg 8 - 12
57299 Burbach
Deutschland
E-Mail: info@ebv-gmbh.de
