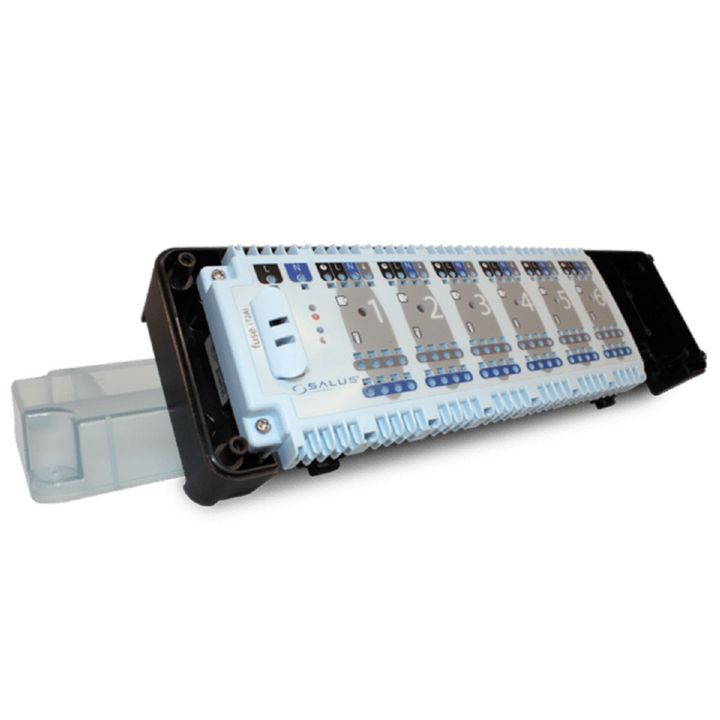

Salus KL06 Regelklemmleiste 24 Volt 132120 Verdrahtungseinheit für 6 Zonen
- Artikel-Nr.: 10005645
- Herstellernummer: 132120
Produktinformationen "Salus KL06 Regelklemmleiste 24 Volt 132120 Verdrahtungseinheit für 6 Zonen"
Lieferumfang:
- 1 x Salus Regelklemmleiste
Beschreibung:
- werkzeugloser Kabelanschluss durch Steckverbindungen
- für 6 Zonen mit je 4 Heizkreisen
- für bis zu 6 Thermostate und 24 Stellantriebe
- Anschluss für Steckmodul PL06 oder PL07 (Pumpe und Boiler)
- kann mit NC oder NO Stellantrieben verwendet werden
- LED Statusanzeige: Kontrolle der Funktionen durch LED´s
- klare und eindeutige Beschriftung der Klemmen
- Beschriftungsfeld zur einfachen Erkennung
- Zugentlastung beiliegend
- passend auf DIN Rail Schiene oder zum Befestigen auf der Wand
- nachrüstbar mit Pumpenlogik Modul
- integrierter Überlastungsschutz
- CE Zulassung
Anschlüsse:
- N: Neutral
- L: 24 VAC Stromversorgung
Technische Daten:
- Spannung: 230 Volt AC ± 15%, 50/60 Hz / 24 Volt AC
- Betriebsspannung: 24 Volt AC
- Schaltstrom max.: 5 A
- Sicherung: T4 A H
- Thermostate max.: 6 Stück
- Stellantriebe max.: 24 Stück
- Leitungsquerschnitt flexibles Kabel: 1,0 - 1,5 qmm
- Leitungsquerschnitt massives Kabel: 0,5 - 1,5 qmm
- Umgebungstemperatur: 0 °C bis 50 °C
- Relative Luftfeuchte max.: 95 % nicht kondensierend
- Schutzklasse: II
- Schutzart: IP20

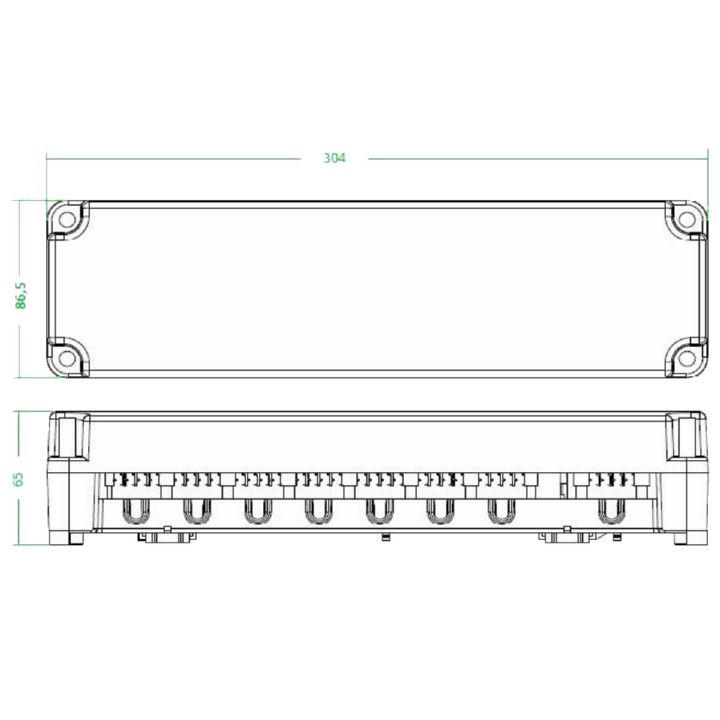

- Breite: 304 mm
- Tiefe: 86,5 mm
- Höhe: 65 mm
- Gewicht: 210 g (ohne Trafo)
- Typ: KL0624
- Serie: KL06
- Hersteller: Salus
- Artikel-Nr.: 132120
Herstellerinformationen:
