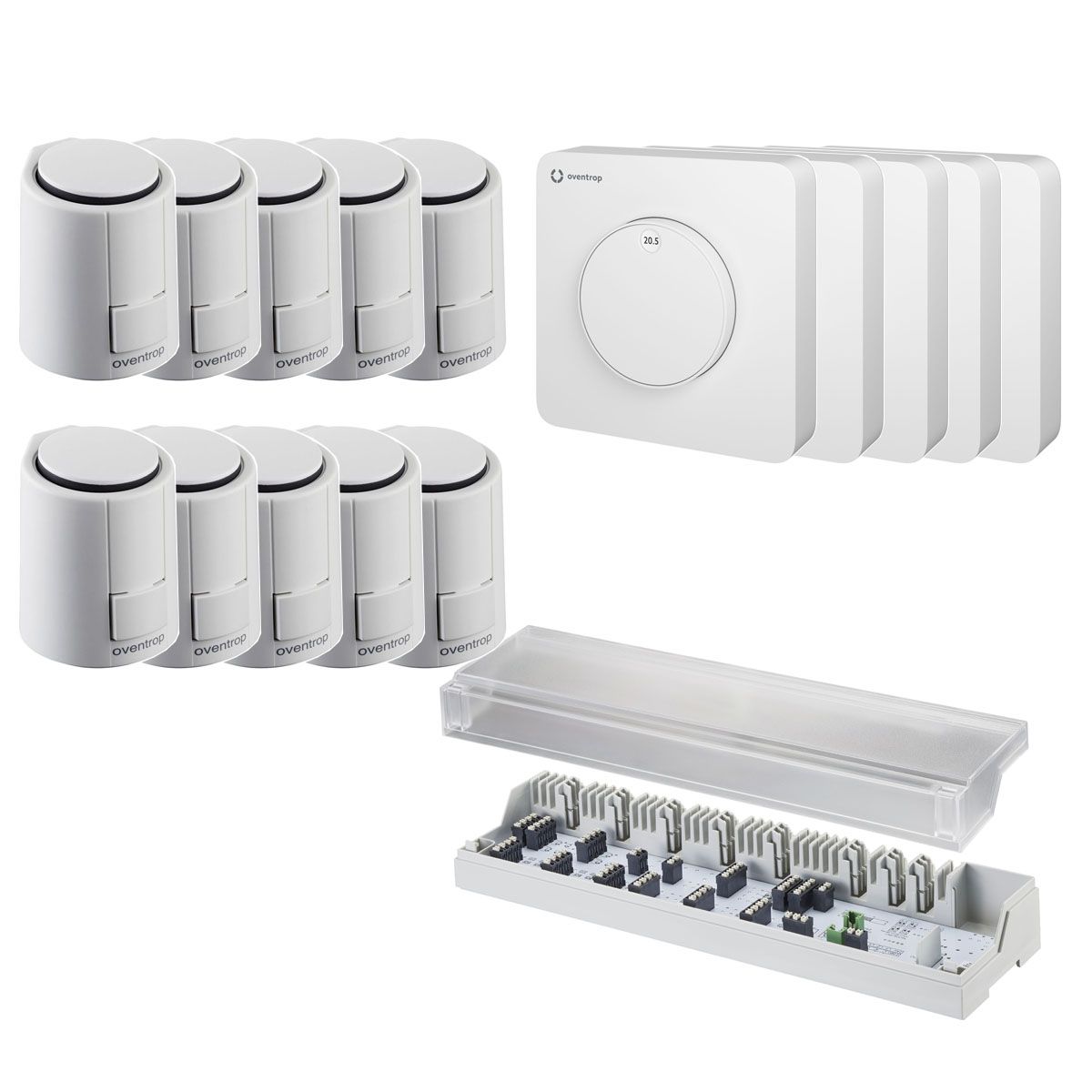

Komplettset Oventrop Regelklemmleiste inkl. Stellantrieb Aktor T2P u. ClimaCon Raumthermostat 230 V

Lieferumfang:

• 1 x Oventrop Regelklemmleiste 1400981
• 10 x Oventrop Stellantrieb Aktor T2P 1012415
• 5 x Oventrop ClimaCon F 90 Raumthermostat 1155009

Beschreibung:

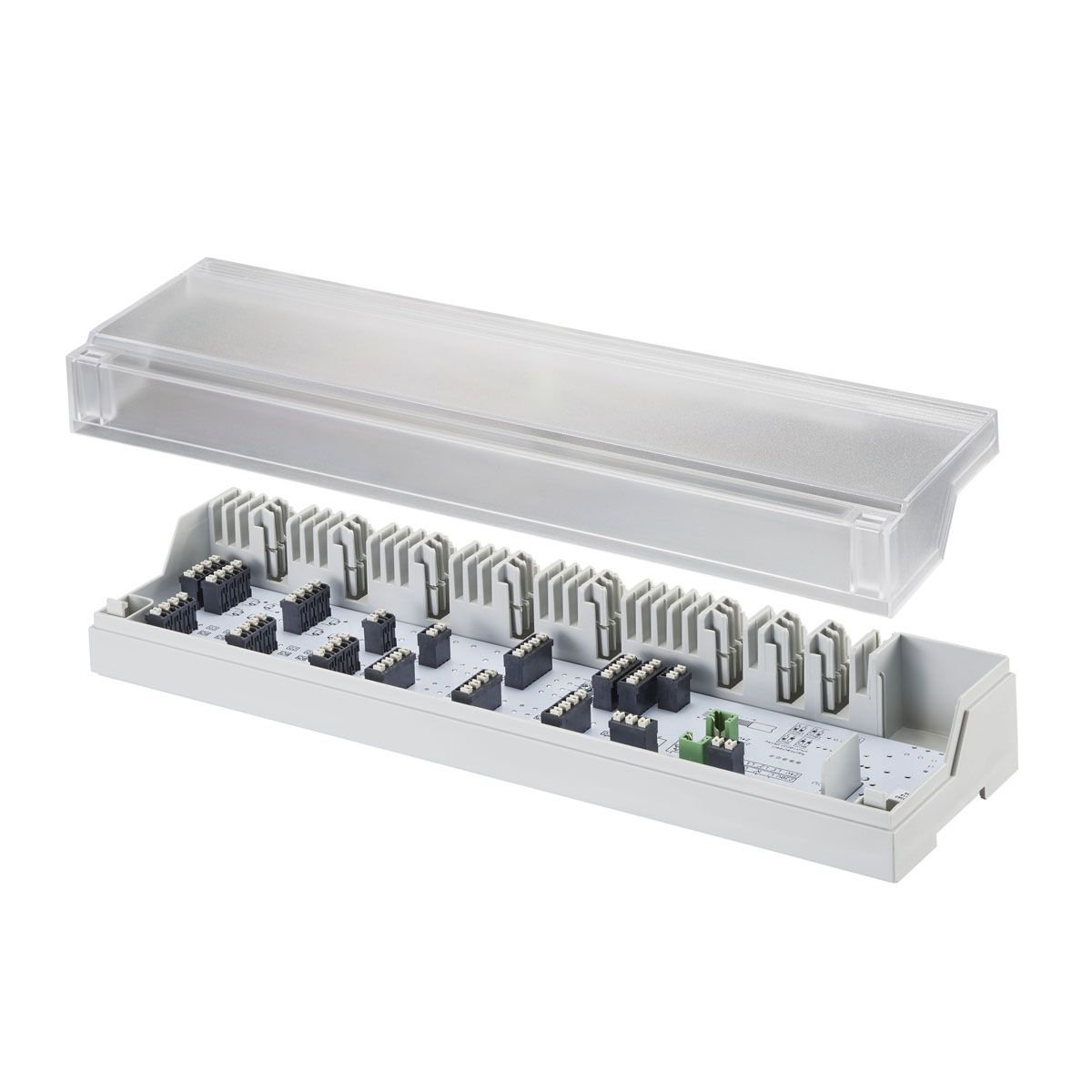

Regelklemmleiste

• für Raumthermostate und Stellantriebe 230V
• Heizen und Kühlen (Change-Over)
• mit Pumpensteuerung / Pumpenlogik
• Aufbau einer Einzelraumregelung mit bis zu 10 Zonen
• Anschluss von bis zu 18 Stellantrieben
• Betriebsspannung: 230 V +- 10 % bei 50 Hz
• Leistungsaufnahme 230 V: max 50 VA
• Absicherung 230 V: T4AH
• Anzahl Heizzonen: 10
• Wirksinn: NC
• Umgebungstemperatur: 0 bis +50 °C
• Lagertemperatur: -20 bis +70 °C
• Umgebungsfeuchtigkeit: 80 % nicht kondensierend
• ERP Klasse nach EU 811/2013: 1=1 %
• Schutzklasse 230 V: II
• Schutzart: IP 20

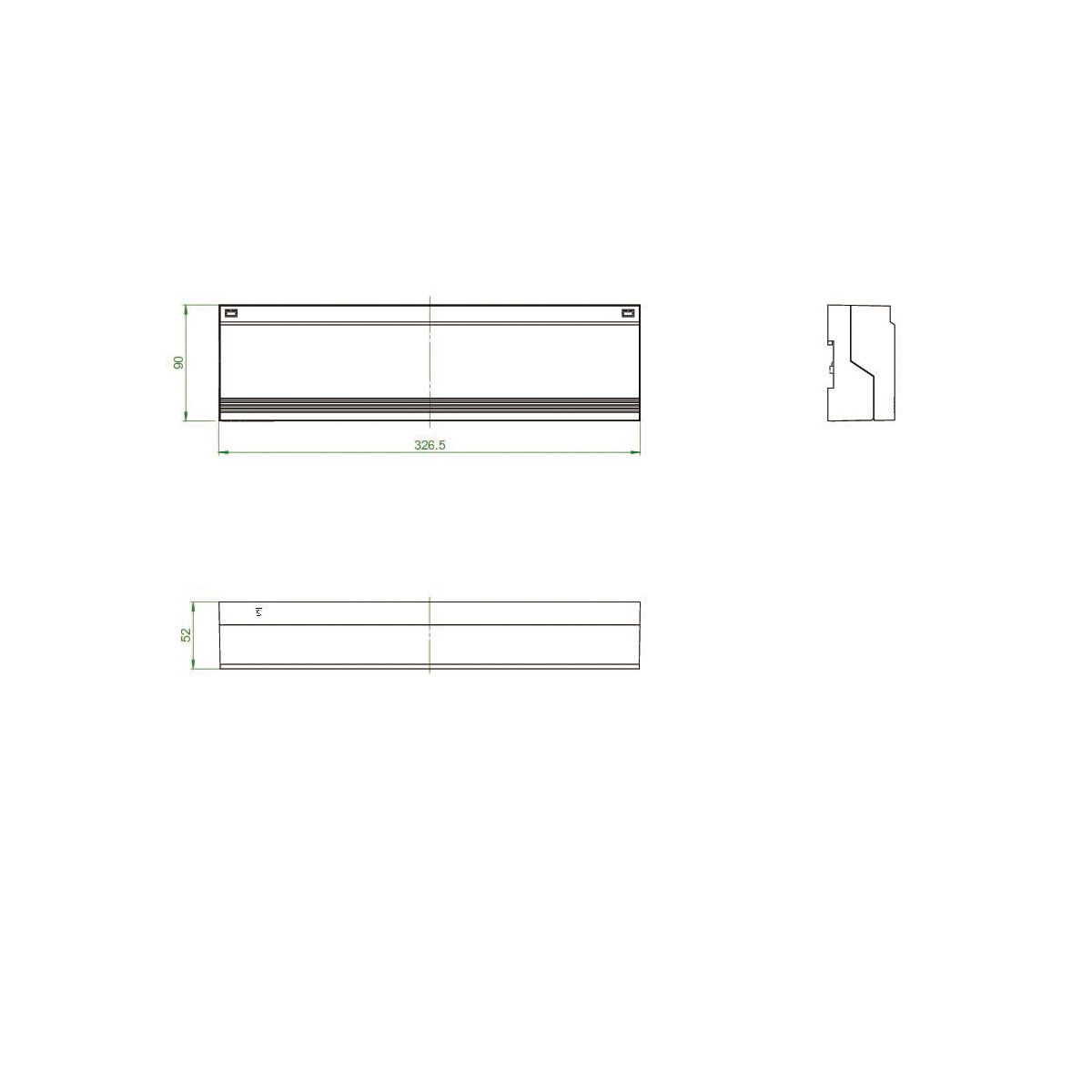

• Länge: 326,5 mm
• Tiefe: 50 mm
• Höhe: 90 mm
• Gewicht: 0,57 kg
• Hersteller: Oventrop
• Herst.-Art.-Nr.: 1400981

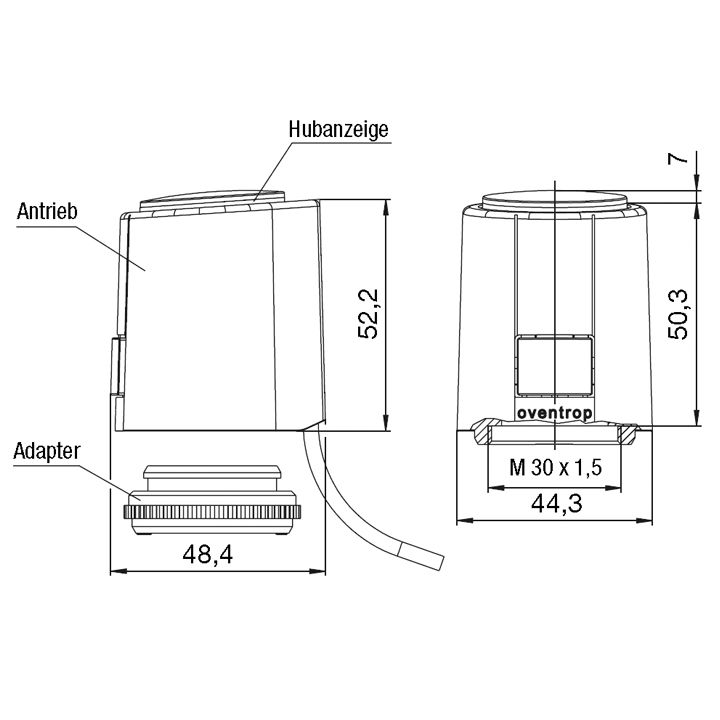

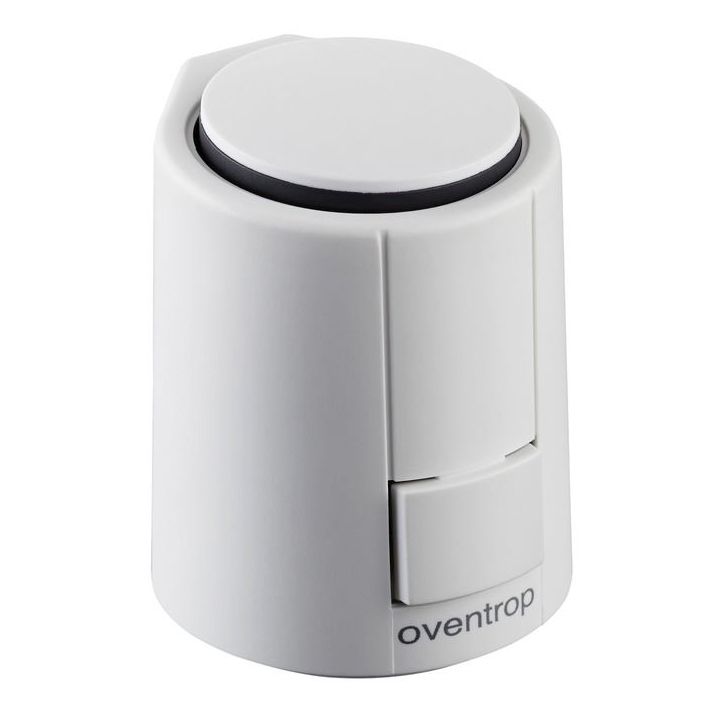

Stellantriebe

• bauartbedingt gegen Überspannung gesichert (z.B. beim Schalten von Neonröhren auftreten können)
• ein Varistor ist nicht erforderlich
• stromlos geschlossen
• mit Gewindeanschluss
• Einsatz: in den Gewerken Heizung, Lüftung und Klima
• zur Raumtemperaturregelung verwendbar (mit konventionellen Heizkörpern, Heizkörpern mit integrierten Ventilgarnituren, mit Verteilern für Flächenheizung, Deckenstrahl- heizungen, Deckenkühlsystemen und Induktionsgeräten in Verbindung mit 2-Punkt-Raumthermostaten) und in bivalenten Heizungsanlagen
• First-Open Funktion und Hubanzeige: einfache Steckmontage mit Ventiladapter, Montage der Stellantriebe lageunabhängig
• Ausführung: „H NC“ stromlos geschlossen
• Betriebsspannung: 230 V AC, ± 10 %, 50/60 Hz
• Einschaltstrom: < 550 mA für max. 100 ms
• Dauerstrom: 4,5 mA
• Schließ- bzw. Öffnungszeit: ca. 5 min.
• Hub: 5 mm
• Stellkraft: > 90 N
• Schaltstrom: 5 A ohmsche Last, 1 A induktive Last bei 230 V AC
• Schaltpunkt: ca. 2 mm
• Schutzart: IP 54 in allen Einbaulagen
• Schutzklasse: II nach EN 60730
• Mediumtemperatur: 0 + 100 °C
• Umgebungstemperatur: 0 + 60 °C
• Lagertemperatur: -25 +60 °C
• Anschlussleitung: 2 x 0,75 mm2, Länge 1 m
• Gewindeanschluss: M 30 x 1,5
• Serie: Aktor T 2P
• Hersteller: Oventrop
• Herst.-Art.-Nr.: 1012415

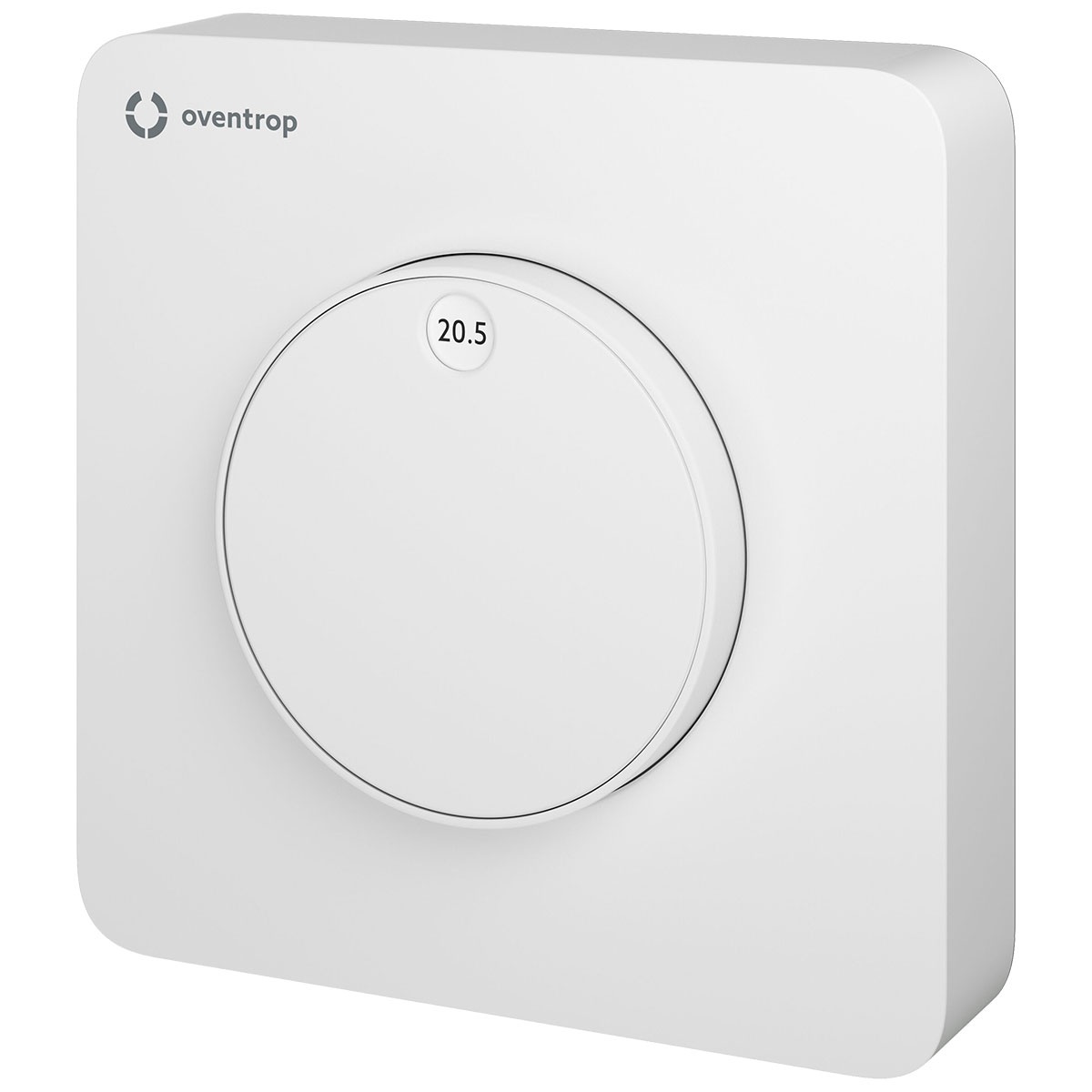

Raumthermostate

• Slave-Raumthermostat
• Temperaturregelung von Flächenheizung- und -kühlanlagen (nur Heizen/nur Kühlen)
• Temperaturregelung von Heiz- und Kühldecken (nur Heizen/nur Kühlen)
• geeignet für Einfamilienhäusern oder Wohnungen
• kann in Kombination mit elektrothermischen Stellantrieben (z.B. Aktor T 2P) verwendet werden oder alternativ ist die Anbindung an eine Anschlussleiste / Regelklemmleiste (z.B. FloorCon) möglich
• Sollwerteinstellung über Drehrad
• Frostschutz über Drehrad aktivierbar
• Absenkbetrieb wird aktiviert, wenn Master-Raumthermostat absenkt (zeitgesteuerter Absenkbetrieb möglich)
• Montage Aufputz
• Absenkung der Temperatur:
• ist möglich, wenn ein Master-Raumthermostat (z.B. ClimaCon F 210/ F 310) an dem ClimaCon F 90 Slave-Raumthermostat angeschlossen wird
• bei Aktivierung der Absenkung am Master-Raumthermostat senkt das ClimaCon F 90 die Temperatur um 4 Kelvin ab
• Einsatz:
• Heizanwendung wird ein elektrothermischer Stellantrieb stromlos geschlossen NC verwendet
• Kühlanwendung wird ein elektrothermischer Stellantrieb stromlos geöffnet NO eingesetzt
• Technische Daten:
• Betriebsspannung: 230 V AC / 50-60 Hz
• Schaltstrom (kurzzeitig): 1 A
• Schaltleistung max.: 5,5 W (4xAktor T2P)
• Temperatureinstellbereich: 12°C bis 28°C, Frostschutz
• Eingänge: Absenkeingang - 4K (Slave) (Nicht im Kühlbetrieb einsetzen!)
• Ausgänge: 2-Punkt
• Genauigkeit bei +25°C: +/- 1K
• Sicherung: SMD (nicht austauschbar)
• Benötigter Stellantrieb Heizen: Elektrothermischer Stellantrieb "stromlos geschlossen NC"
• Benötigter Stellantrieb Kühlen: Elektrothermischer Stellantrieb "stromlos geöffnet NO"
• Schutzart: IP20
• Schutzklasse: II
• Breite: 88 mm
• Höhe: 88 mm
• Tiefe: 25 mm
• Farbton: Weiß
• Serie: ClimaCon F
• Typ: 90
• Hersteller: Oventrop
• Herst.-Art.-Nr.: 1155009
