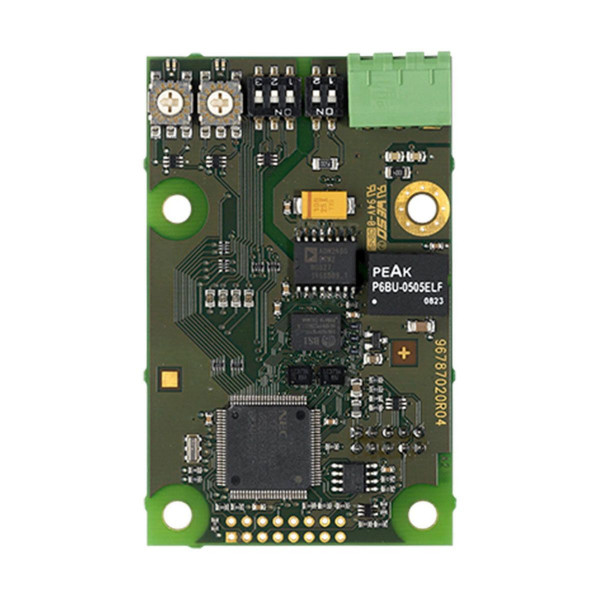

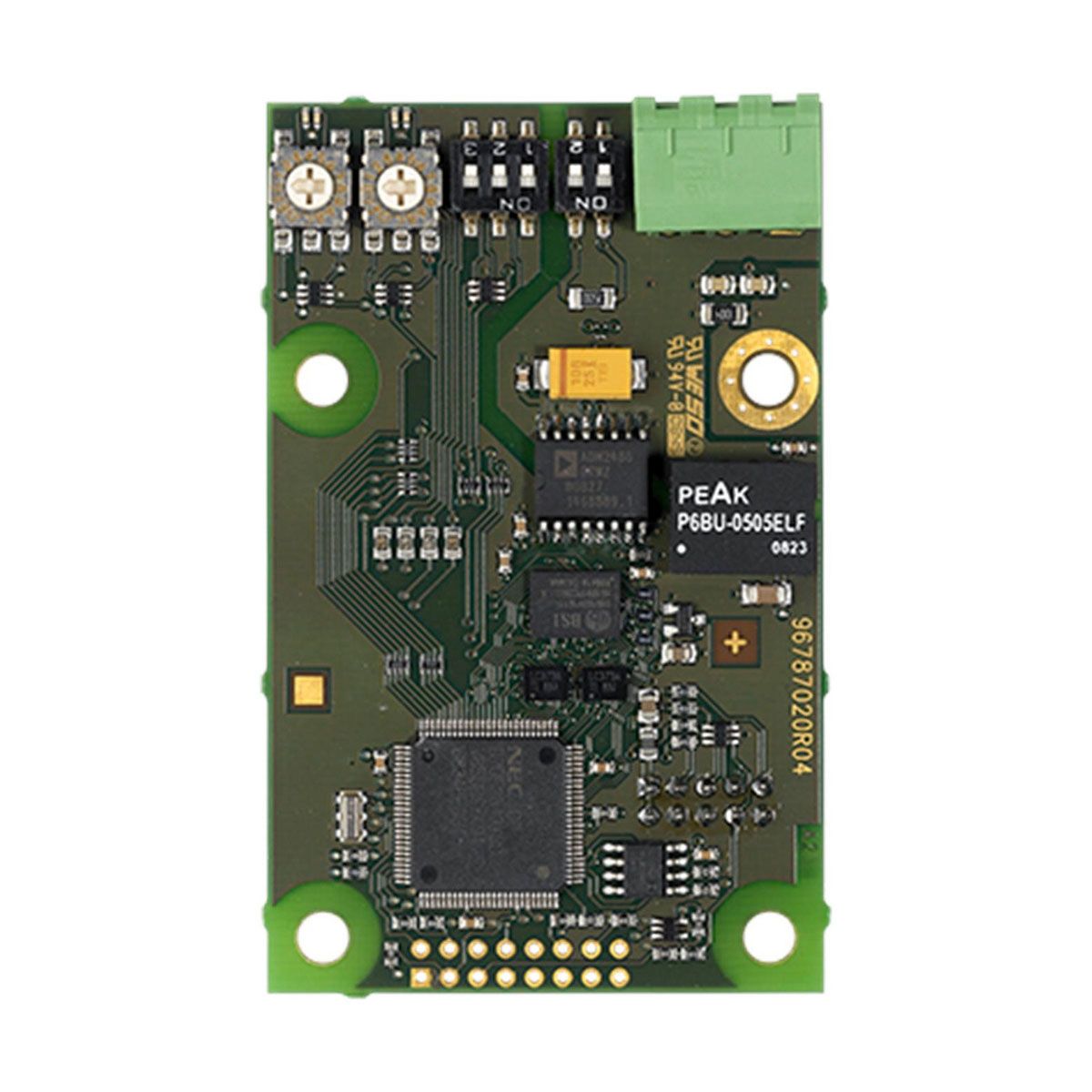

Grundfos Steuer- und Regelsystem MODbus CIM 200 Erweiterungsmodul 96824796
- Artikel-Nr.: 10018846
- Herstellernummer: 96824796
Produktinformationen "Grundfos Steuer- und Regelsystem MODbus CIM 200 Erweiterungsmodul 96824796"
Lieferumfang:
- 1 x Grundfos Steuer- und Regelsystem MODbus CIM 200 Erweiterungsmodul 96824796
Beschreibung:
- Kommunikationsadapter CIM 200 für MODbus-RTU
- für den Datenaustausch zwischen einem Grundfos Produkt und einem MODbus-RTU Netzwerk
- wird direkt in den Klemmkasten eines Grundfos Produktes integriert und eingebaut
- Zugriff auf eine Vielzahl von Datenpunkten von jedem Produkt möglich
- lässt sich problemlos in neue aber auch ältere Anlagen einbinden, da das Übertragungsprotokoll Modbus RTU von vielen bestehenden Steuerungen und SPS unterstützt wird
- kann in folgende Grundfos Produkte eingebaut werden:
- Umwälzpumpen MAGNA3 (Einzelpumpen)
- Umwälzpumpen MAGNA3 D (Doppelpumpen)*
- Trockenläufer-Einzelpumpen TPE2 und TPE3
- Trockenläufer-Doppelpumpen TPED**
- E-Pumpen: CRE/CRNE/CRIE, MTRE, CME
- Blockpumpen NBE und Normpumpen NKE
- Druckerhöhungsanlagen Hydro Multi-E (bis 11 kW) mit MGE-Motor Modell H/I/J
- Steuerung Control MPC (CU 352)
- Steuerung DDD (CU 354)
- Steuerung Dedicated Controls (CU 362)
- Niveausteuerungen LC 2x1
* Für den Anschluss einer MAGNA3 D Doppelpumpe bis Modell C sind 2 Platinen (1 je Pumpenkopf) erforderlich.
** In Verbindung mit einem CIU 900. Für den Anschluss einer TPED-Doppelpumpe sind 2 CIM 200 und 2 CIU 900 (1 je Pumpenkopf) erforderlich.
- CIM: Communication Interface Module
- Übertragungsgeschwindigkeit (MODbus): 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 kBit/s
- Hersteller: Grundfos
- Herst.-Art.-Nr.: 96824796
