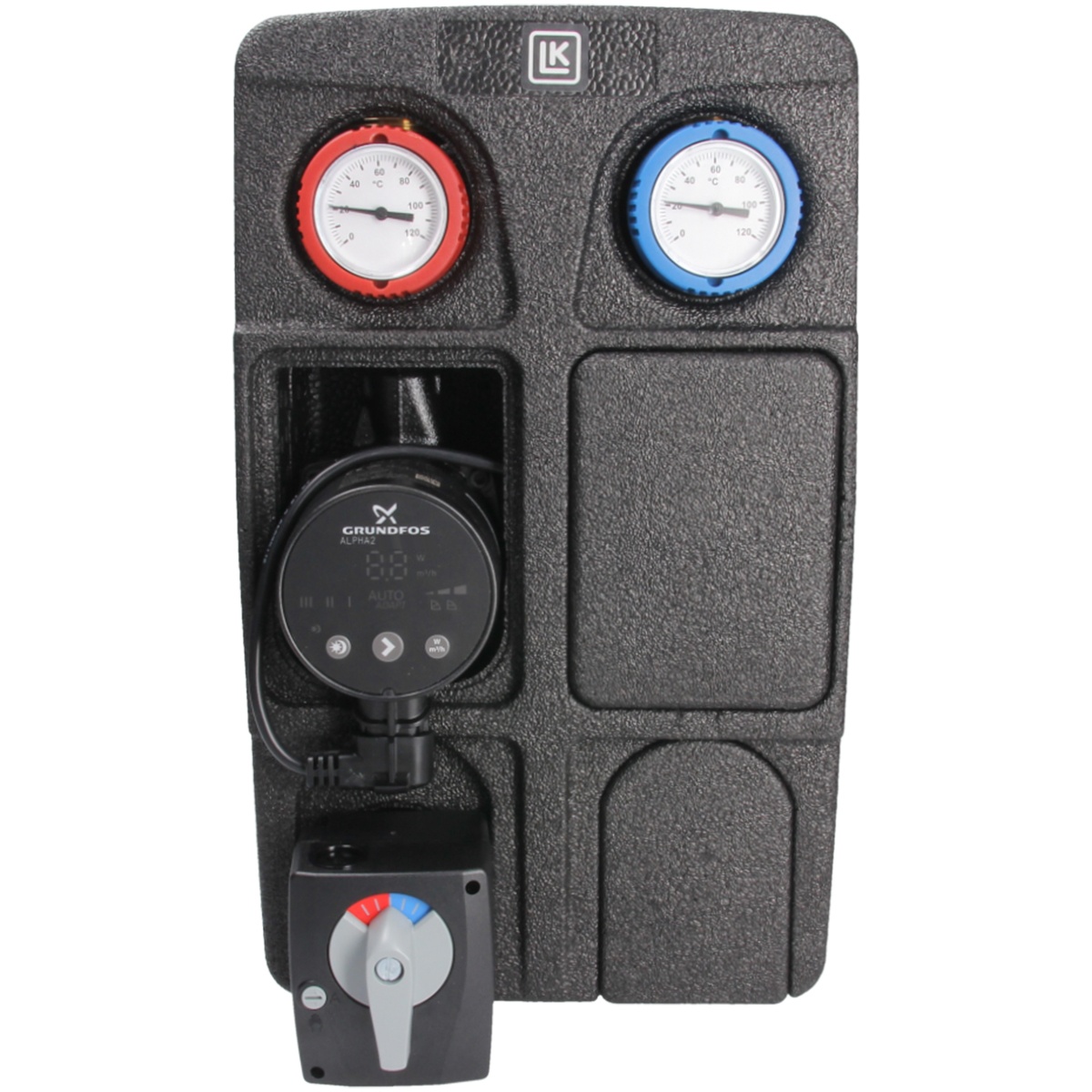

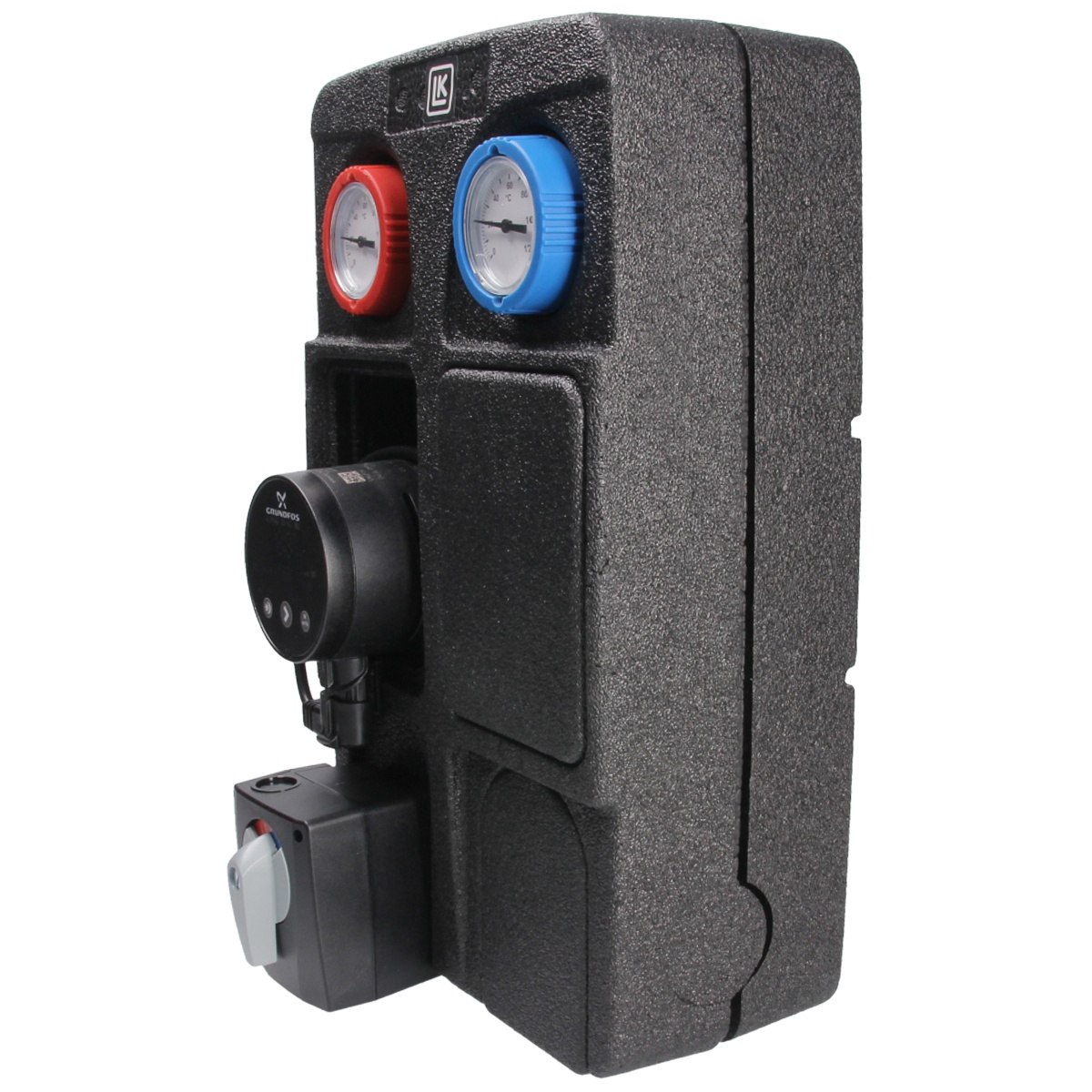

Heizman24 Pumpengruppe mit 3-Wege-Mischer u. Grundfos Umwälzpumpe 25-60 Pumpenstation Heizkreisset

Lieferumfang:

• 1 x Pumpengruppe
• 1 x Stellmotor
• 1 x Grundfos Alpha 2 Umwälzpumpe
• 1 x Winkelstecker mit Leitung 2,0 m

Pumpengruppe:

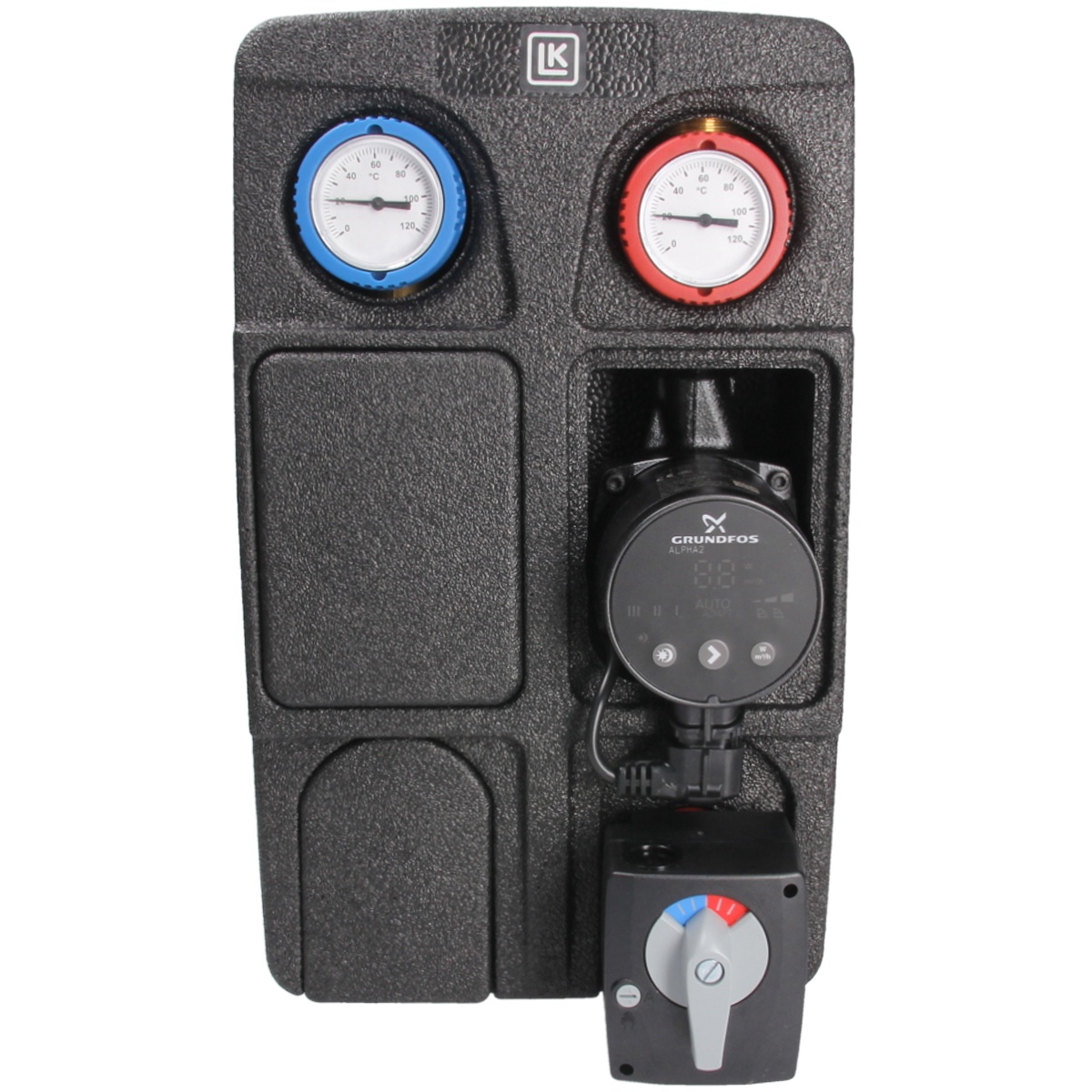

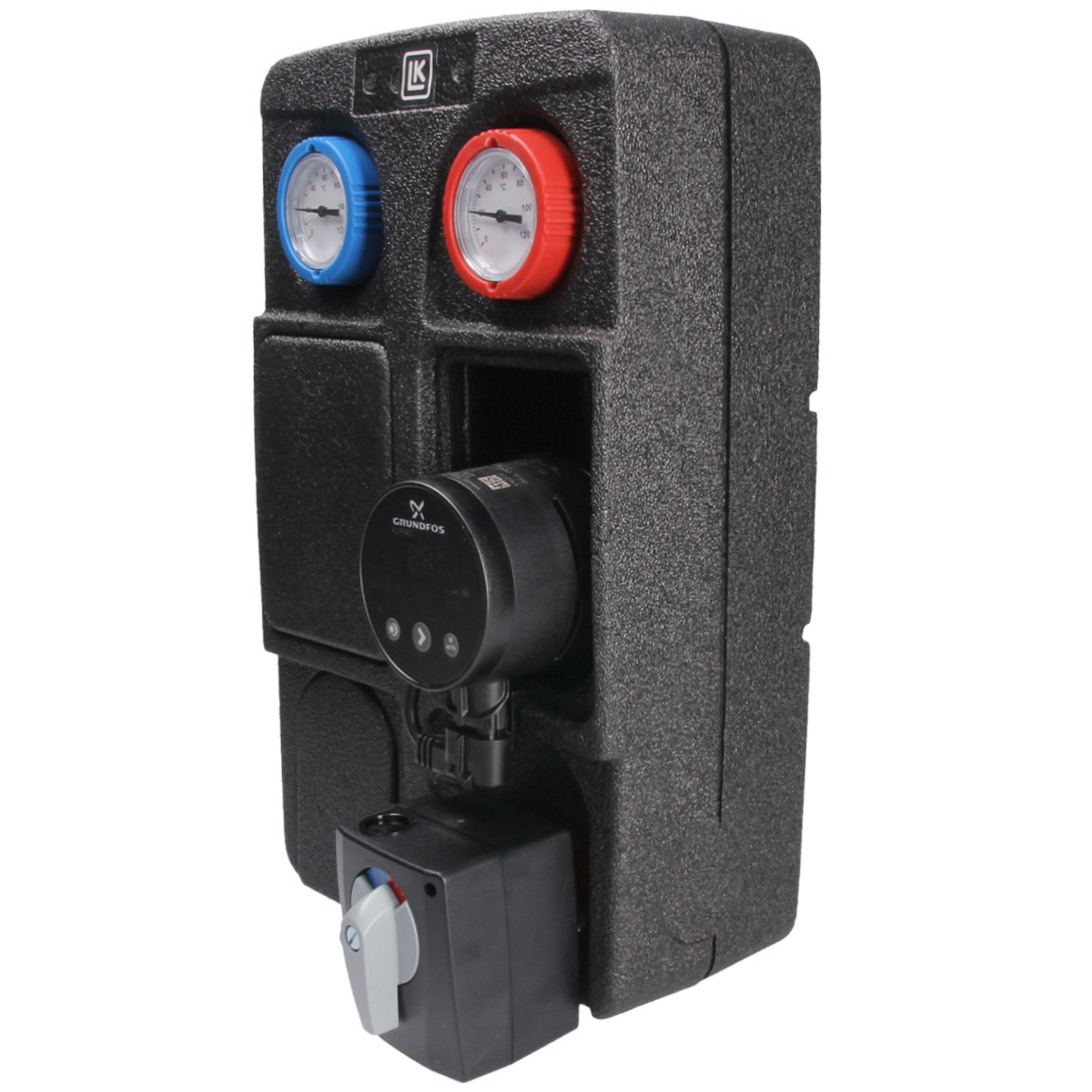

• HydronicGroup ist eine komplette Pumpengruppe gemischt

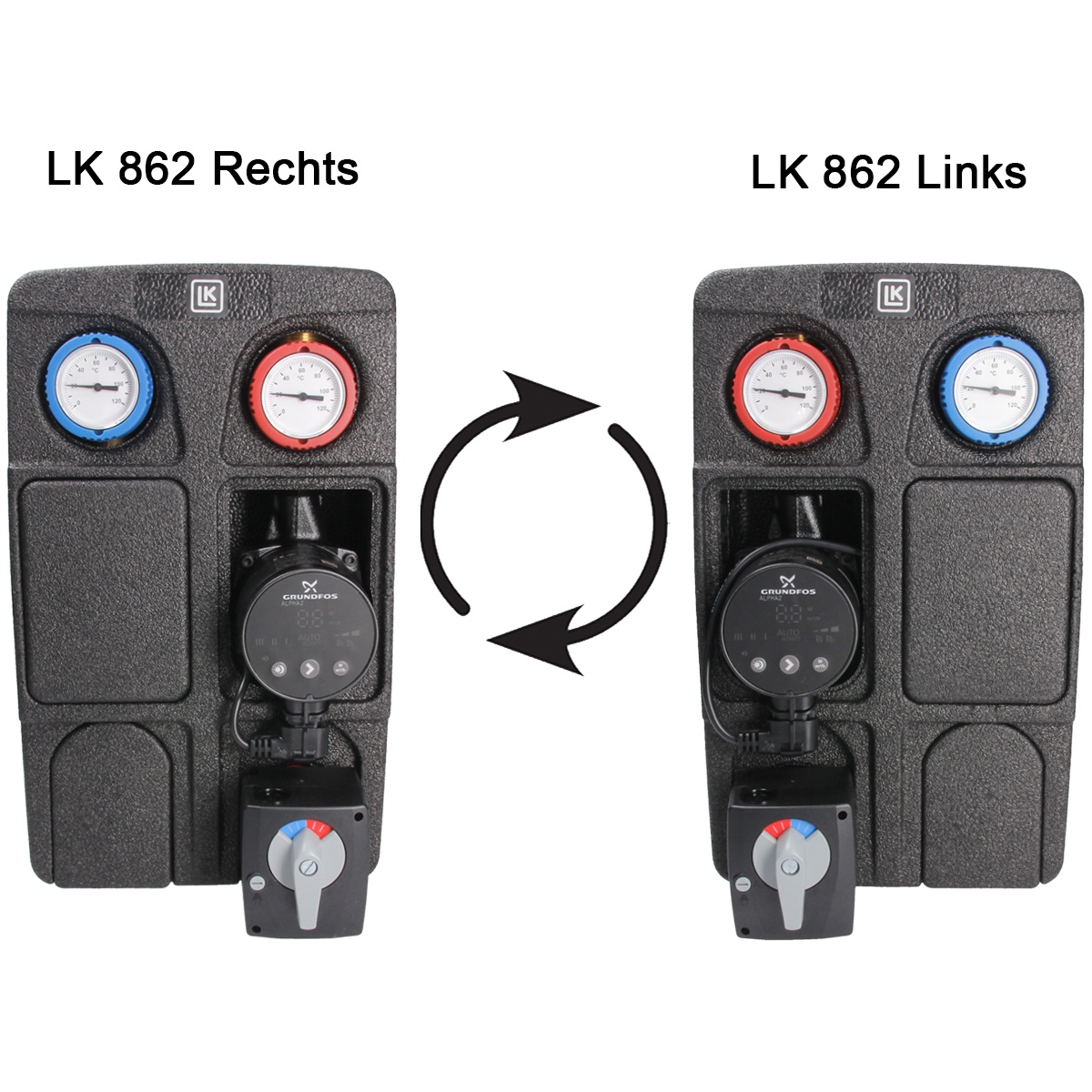

• Montage: links oder rechts
• geeignet für Heizsysteme, bei denen eine Nebenversorgungsleitung gewünscht wird

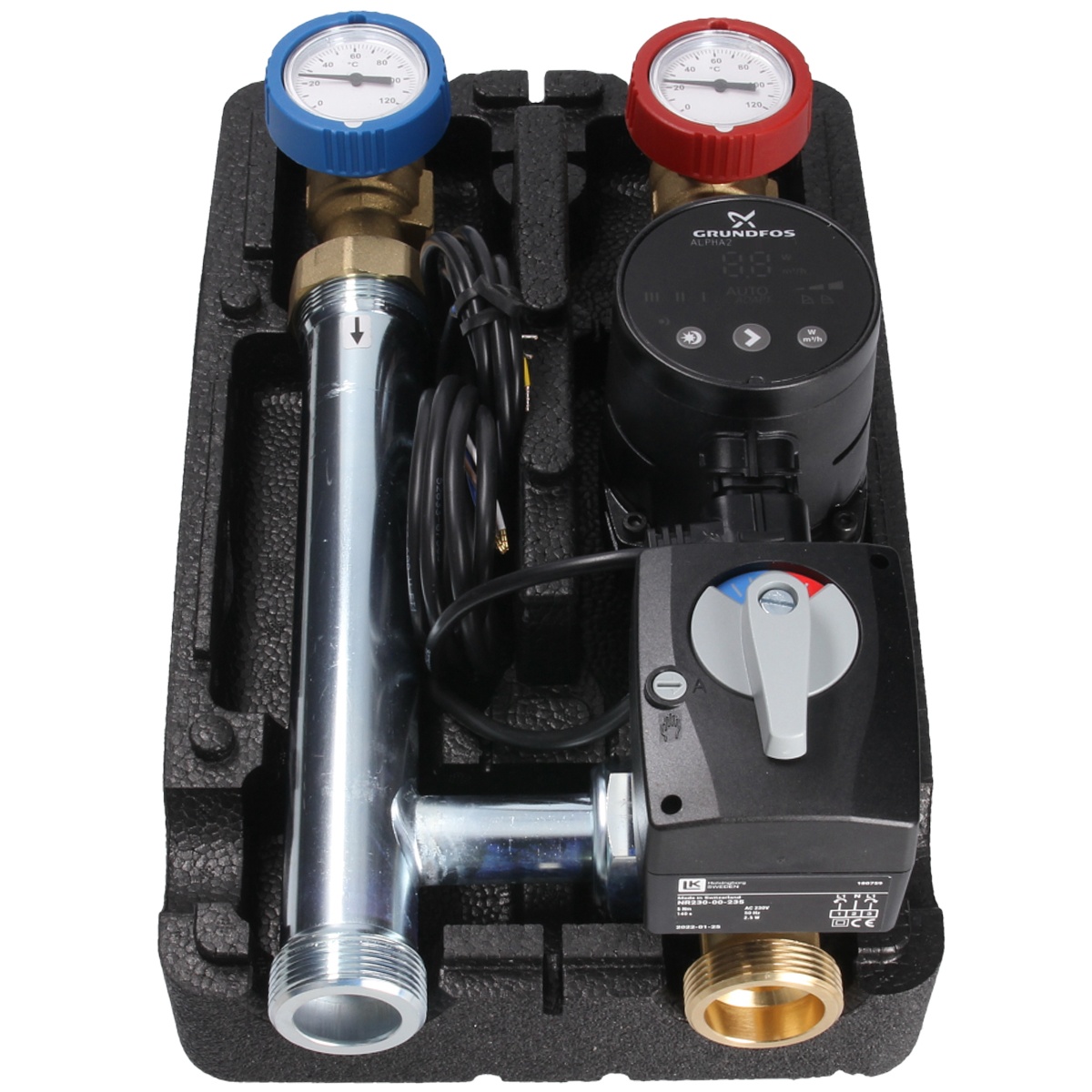

• besteht aus: 3-Wege-Mischer, Isolierung, Konsole für die Wandmontage sowie zwei Kugelventilen mit Thermometer
• auf der Rücklaufseite gibt es ein integriertes Rückschlagventil
• die Verteilerleiste für zwei bzw. drei Pumpengruppen ist als Zubehör erhältlich

Technische Daten:

• Arbeitstemperatur min.: 5 °C
• Arbeitstemperatur max.: 100 °C
• Umgebungstemperatur min.: 5 °C
• Umgebungstemperatur max.: 58 °C
• Arbeitsdruck max.: 1,0 MPa (10 bar)
• Kvs-Wert: 6,3 m³/h
• Gewindenorm: G 1 1/2" Außengewinde / Rp 1" Innengewinde x G 1 1/2" Außengewinde
• Flüssigkeit 1: Wasser - Glykol max. 50 %

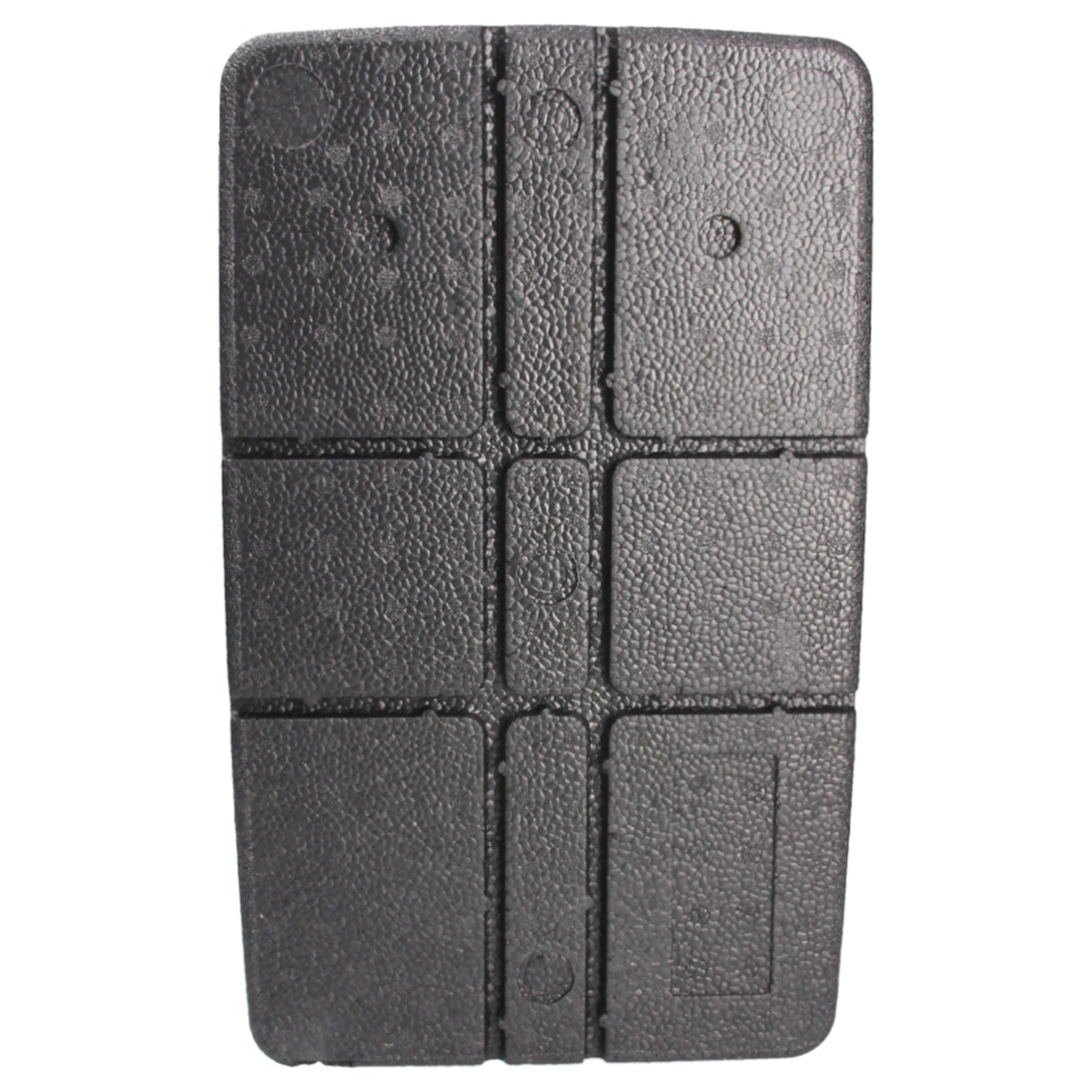

• Material Isolierung: Expandiertes Polypropylen EPP

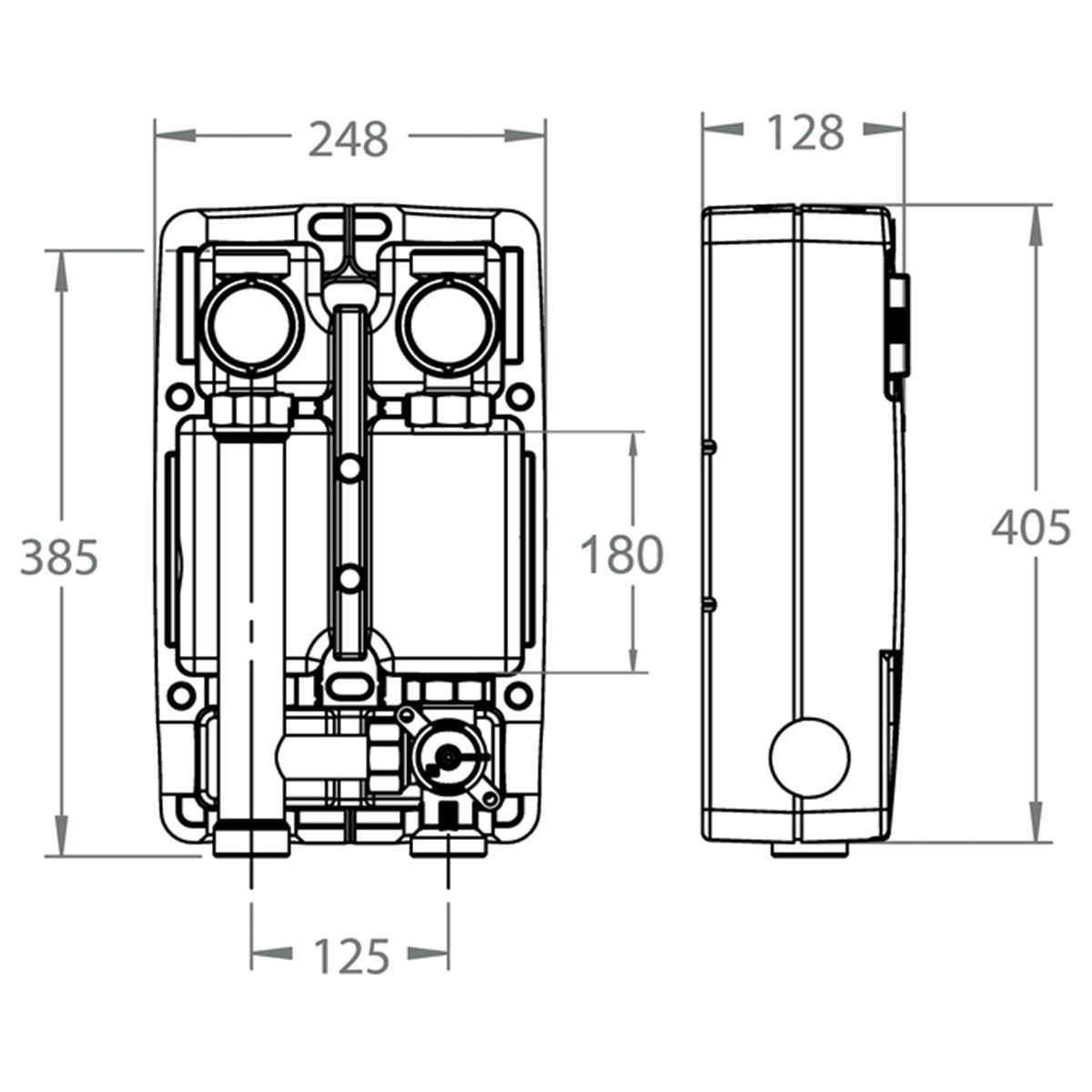

• Breite: 248 mm
• Höhe: 405 mm
• Tiefe: 128 mm
• Gewicht: 3,1 kg
• Marke: Heizman24
• Serie: 862 HydronicGroup C/C 125
• Hersteller: LK Armatur
• Artikel-Nr.: 299465

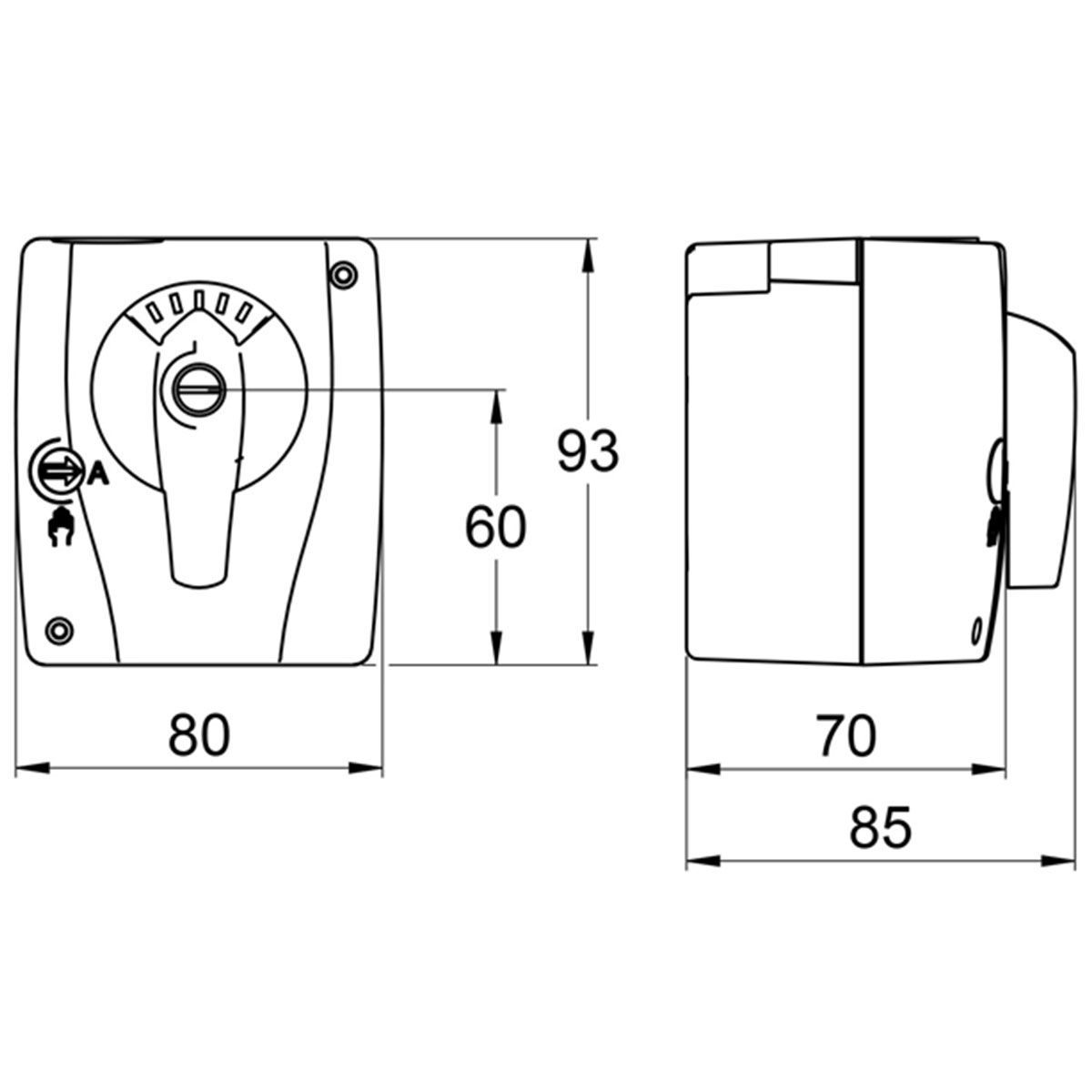

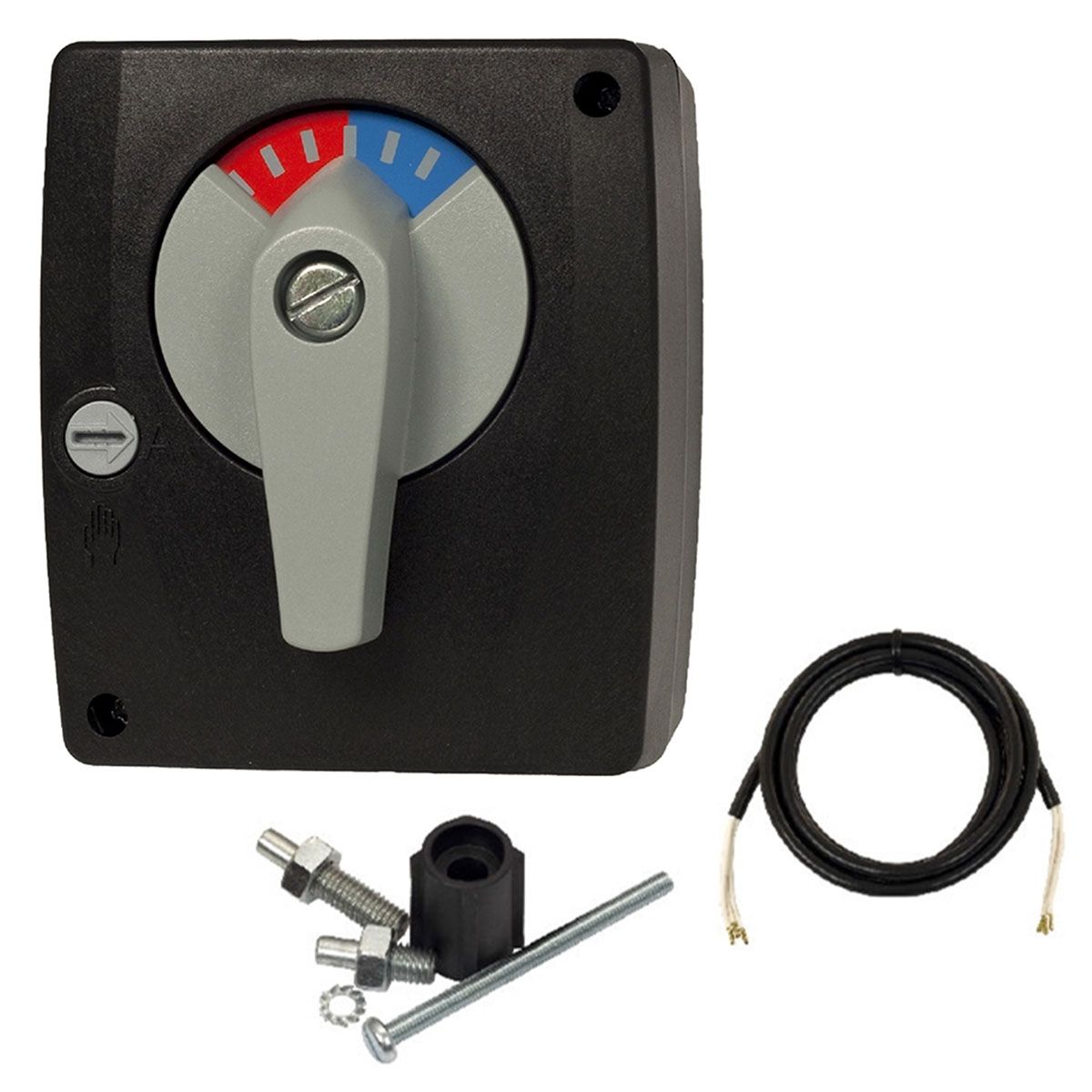

Stellmotor:

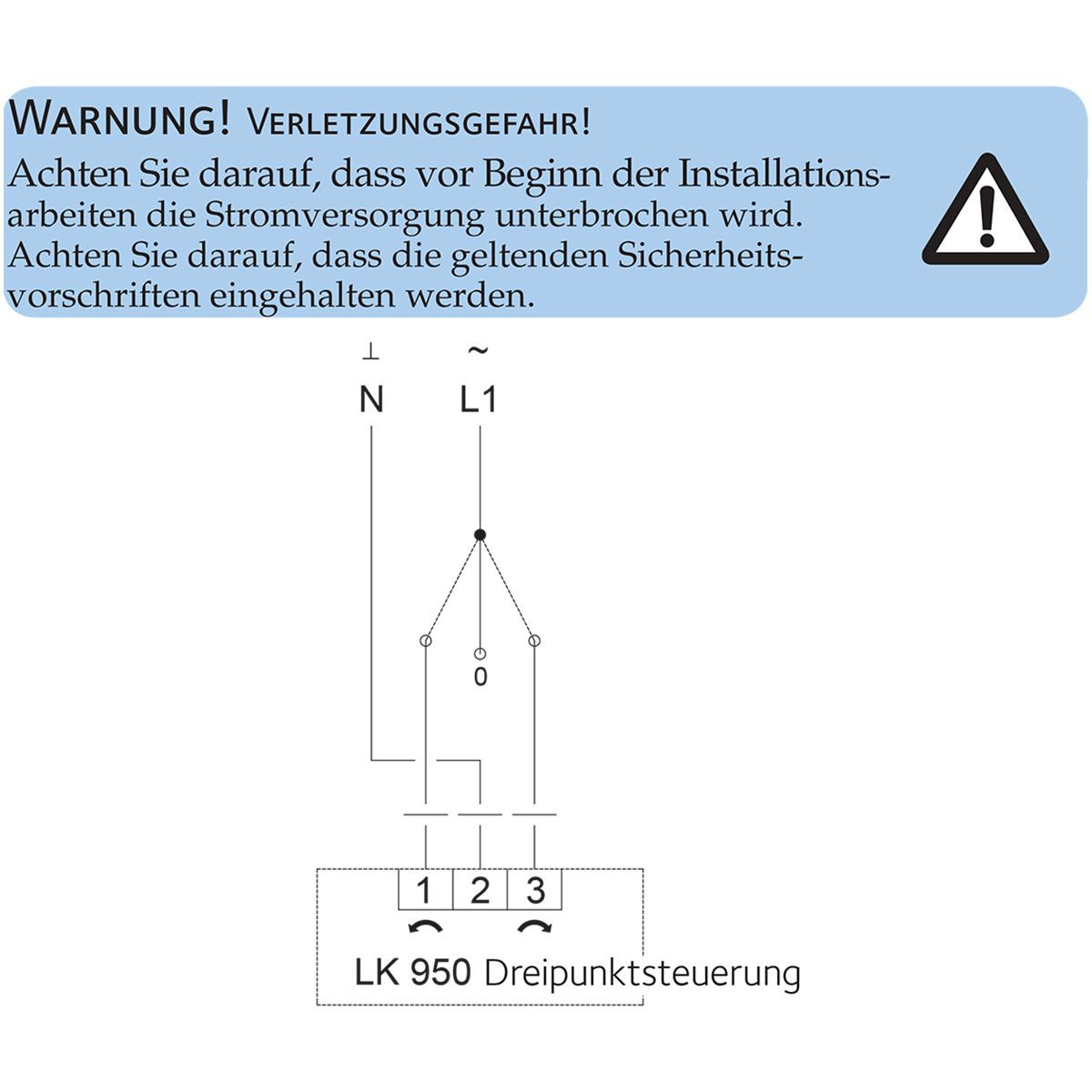

• Stellmotor mit 3-Punkt SPDT Ausgang
• hat zwei Endlageschalter
• Drehwinkel ist auf 90° elektrisch begrenzt
• Montagelage ist beliebig, außer Antrieb abwärts

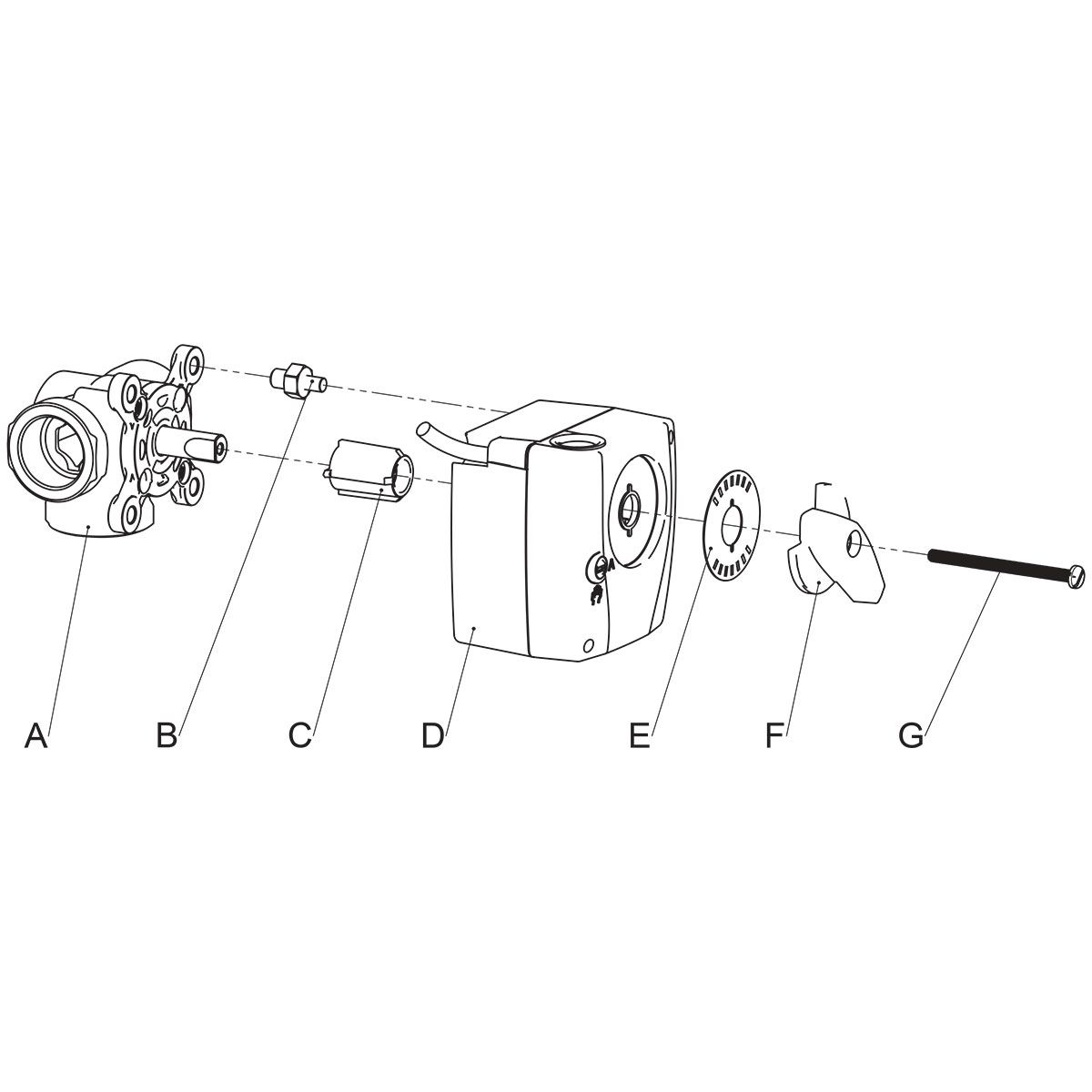

• Mischerantrieb wird mithilfe einer einzigen Schraube auf dem Mischer befestigt
• der mitgelieferte Stehbolzen dient als Verdrehsicherung
• bei Störungen des Regelsystems kann der Antrieb mittels Drehknopf am Gehäuse auf Handbetrieb gestellt werden, dadurch wird das Getriebe ausgerastet und der Mischer kann durch Drehen des Handgriffs am Mischerantrieb in jede beliebige Stellung gebracht werden
• Stellung wird an der umkehrbaren Skala angezeigt
• passt auf die meisten handelsüblichen Mischer

Technische Daten:

• Nennspannung: 230 VAC 50/60 Hz
• Leistungsaufnahme: 2,5 W
• Umgebungstemperatur min.: 0 °C
• Umgebungstemperatur max.: 50 °C
• Drehwinkel: 90°
• Drehmoment: 5 Nm
• Laufzeit: 140 s
• Drehrichtung: Wählbar durch Verdrahtung
• Stellunganzeige: Umkehrbare Skala
• Handbetrieb: Getriebeausrastung mechanisch
• Anschluss elektrisch: 3 x 0,75 mm²
• Kabellänge: 1,5 m
• Schutzart: IP 40
• Schutzklasse: II (schutzisoliert) / III (SELV)
• Typengenehmigung: CE
• Gewicht: 0,5 kg
• Marke: Heizman24
• Serie: LK 950
• Hersteller: LK Armatur
• Artikel-Nr.: 180759

Umwälzpumpe:

• Hocheffizienz-EC-Permanentmagnet- motortechnologie
• Kataphoresebeschichtung für höchste Korrosionsbeständigkeit und Langlebigkeit
• AutoAdapt-Funktion findet die optimale Einstellung durch selbstadaptierende Kennlinie
• weitere Regelungs-/Einstellungsarten: Proportionaldruckregelung, Konstantdruckregelung, 3 feste Drehzahlen
• hohem Anlaufmoment mit Blockierschutz und integriertem Motorvollschutz,Trockenlaufschutz
• Integriertes LED-Display mit wahlweiser Anzeige der Leistungsaufnahme oder des aktuellen Volumenstroms
• Einbaulänge: 180 mm
• Maximale Förderhöhe: 6,0 m
• Fördermedium: Wasser
• Medientemperaturbereich: 2 °C - 110 °C
• Pumpengehäuse aus Grauguß
• Laufrad aus PES mit 30 % Glasfaseranteil
• Leistungsaufnahme P1: 3 - 34 W
• Bemessungsspannung: 1 x 230 V
• Energieeffizienzindex (EEI) ≤ 0.17
• Serie: Alpha 2
• Typ: 25-60
• Hersteller: Grundfos
