Heizman24 Pumpengruppe gemischt inkl. 3-Wege-Mischer u. Stellmotor Pumpenstation Heizkreisset
inkl. MwSt.
Paketversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-3 Tage**
- Artikel-Nr.: 10036147
Produktinformationen "Heizman24 Pumpengruppe gemischt inkl. 3-Wege-Mischer u. Stellmotor Pumpenstation Heizkreisset"
Lieferumfang:
- 1 x Pumpengruppe
- 1 x Stellmotor
Beschreibung:

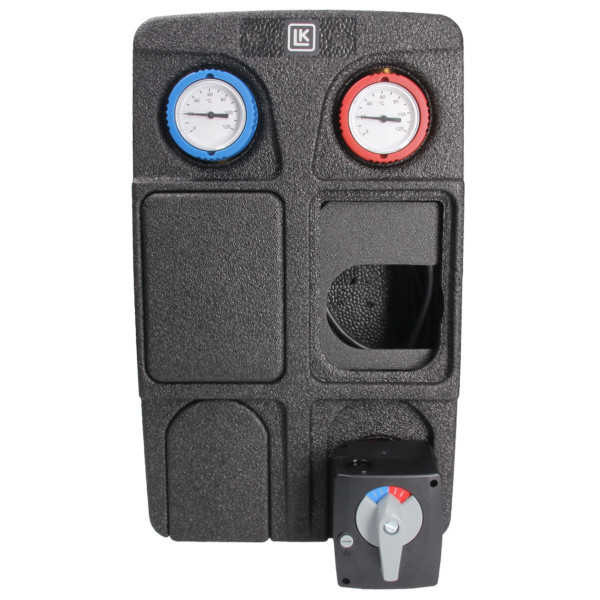

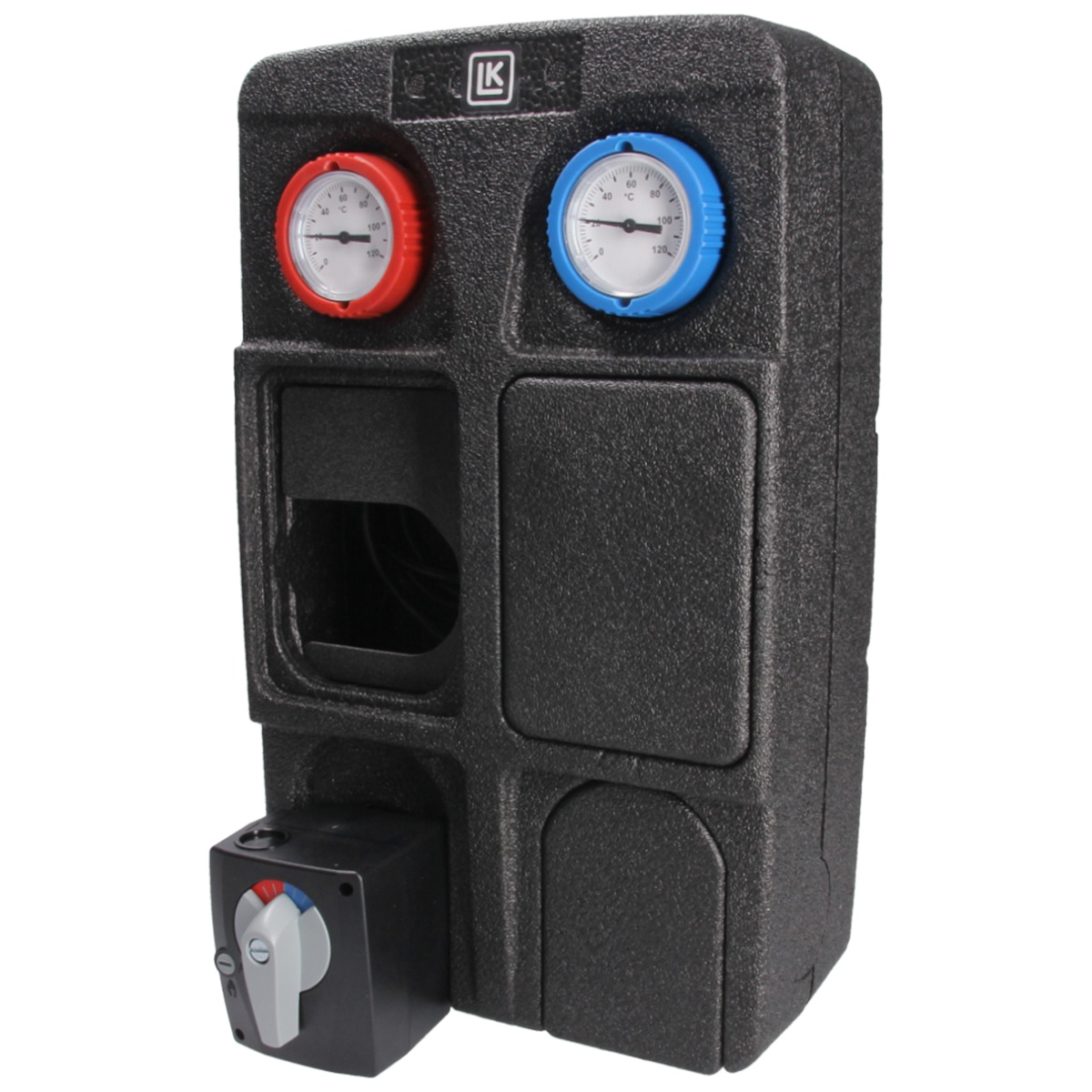

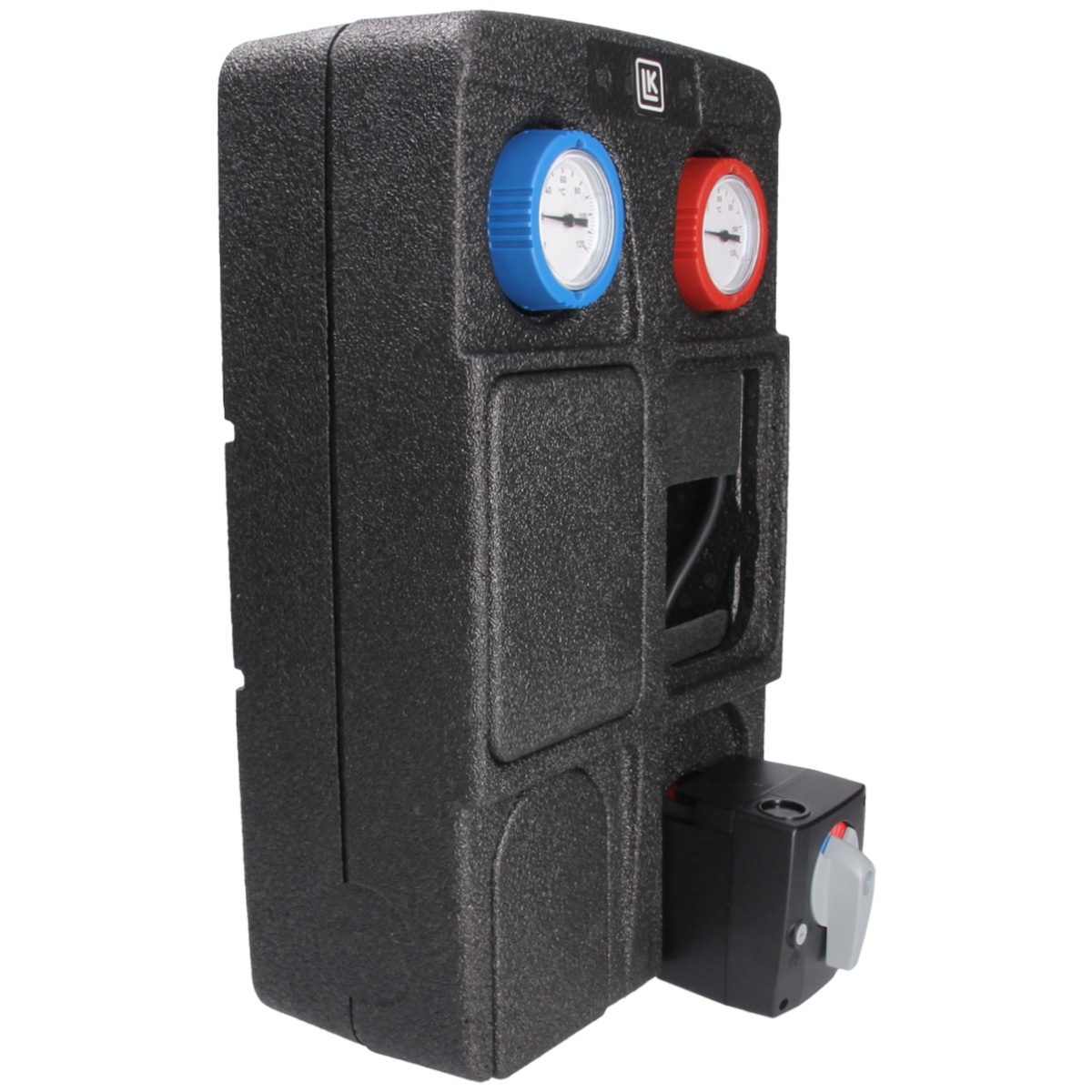

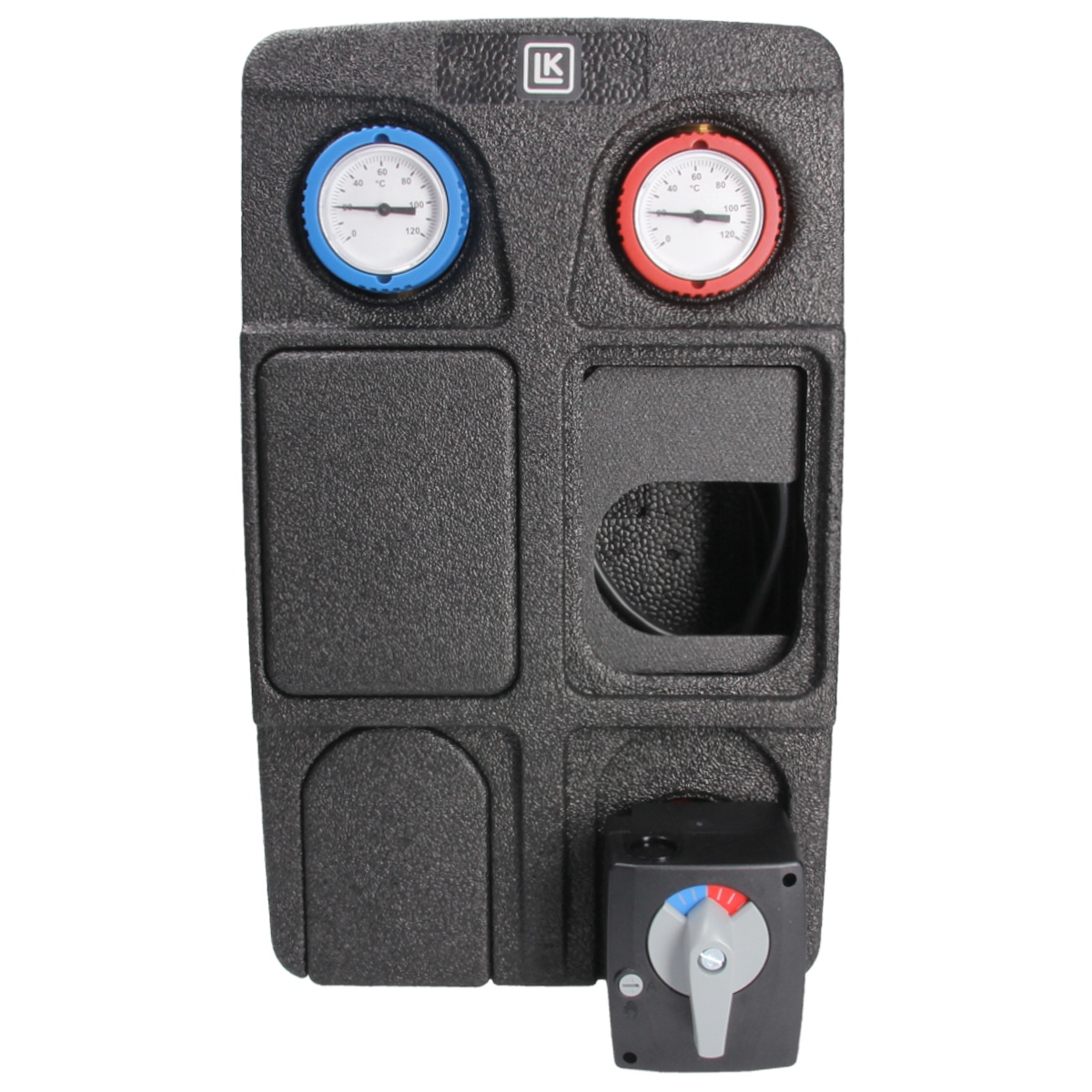

- HydronicGroup ist eine komplette Pumpengruppe gemischt
- Ausführung: ohne Zirkulationspumpe

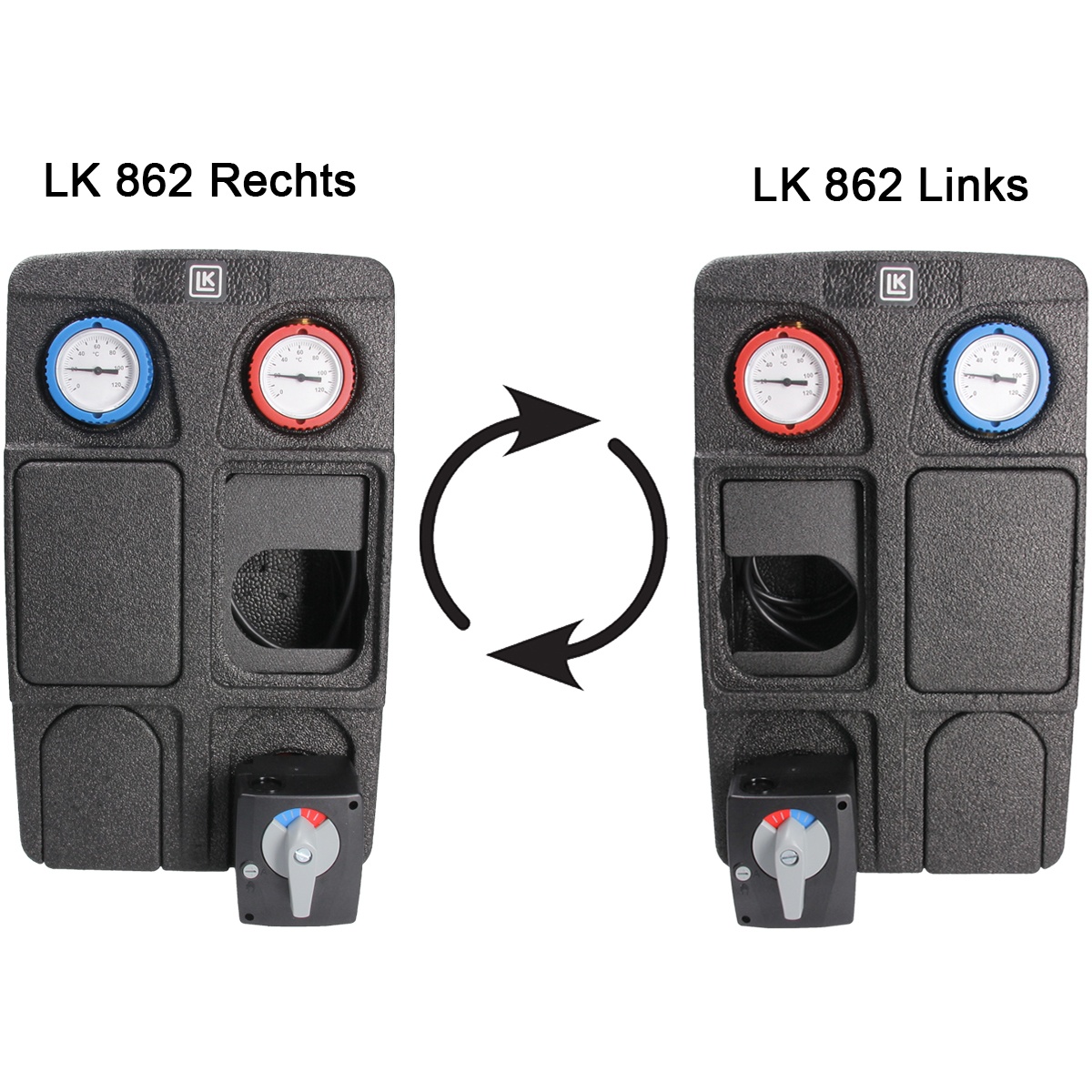

- Montage: links oder rechts
- geeignet für Heizsysteme, bei denen eine Nebenversorgungsleitung gewünscht wird

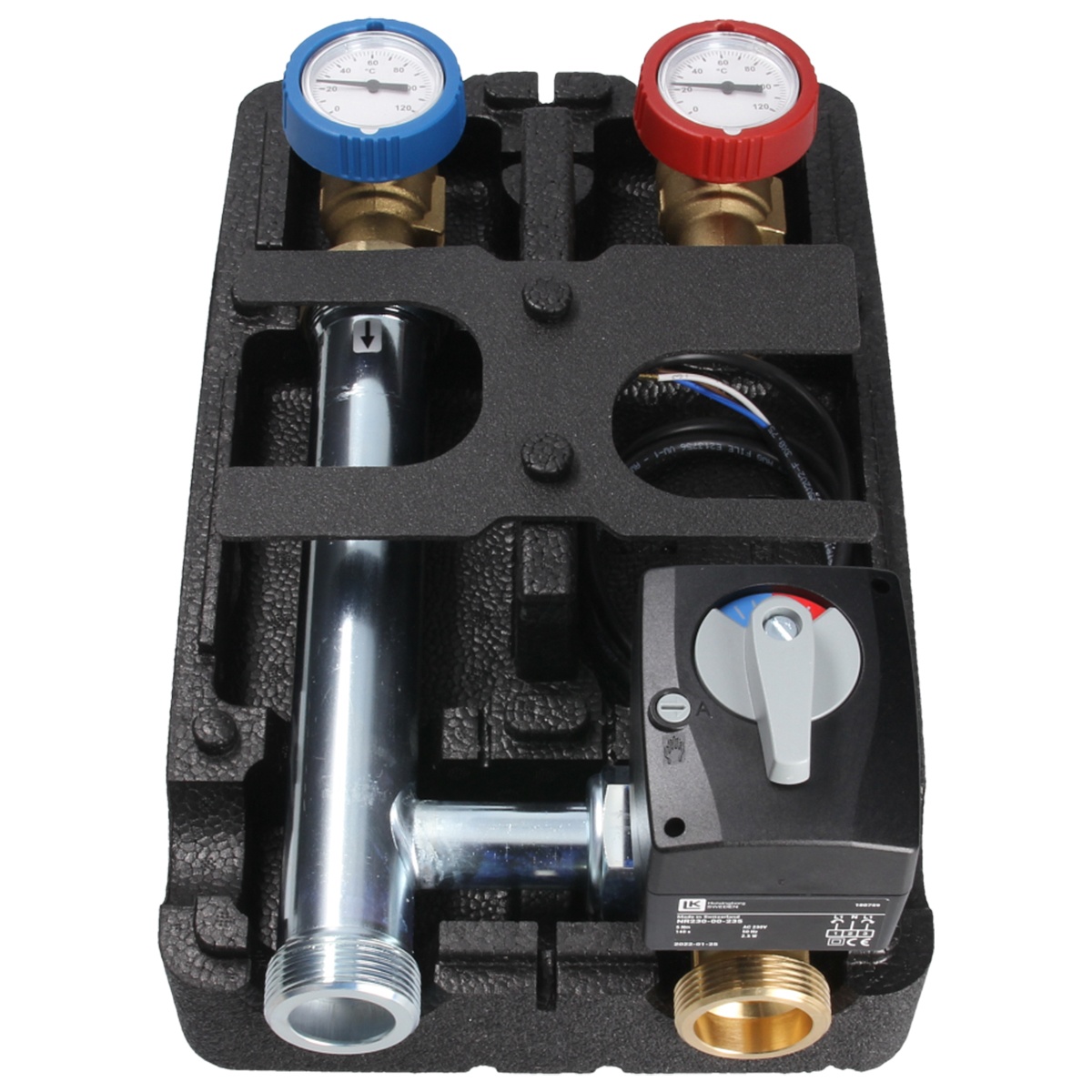

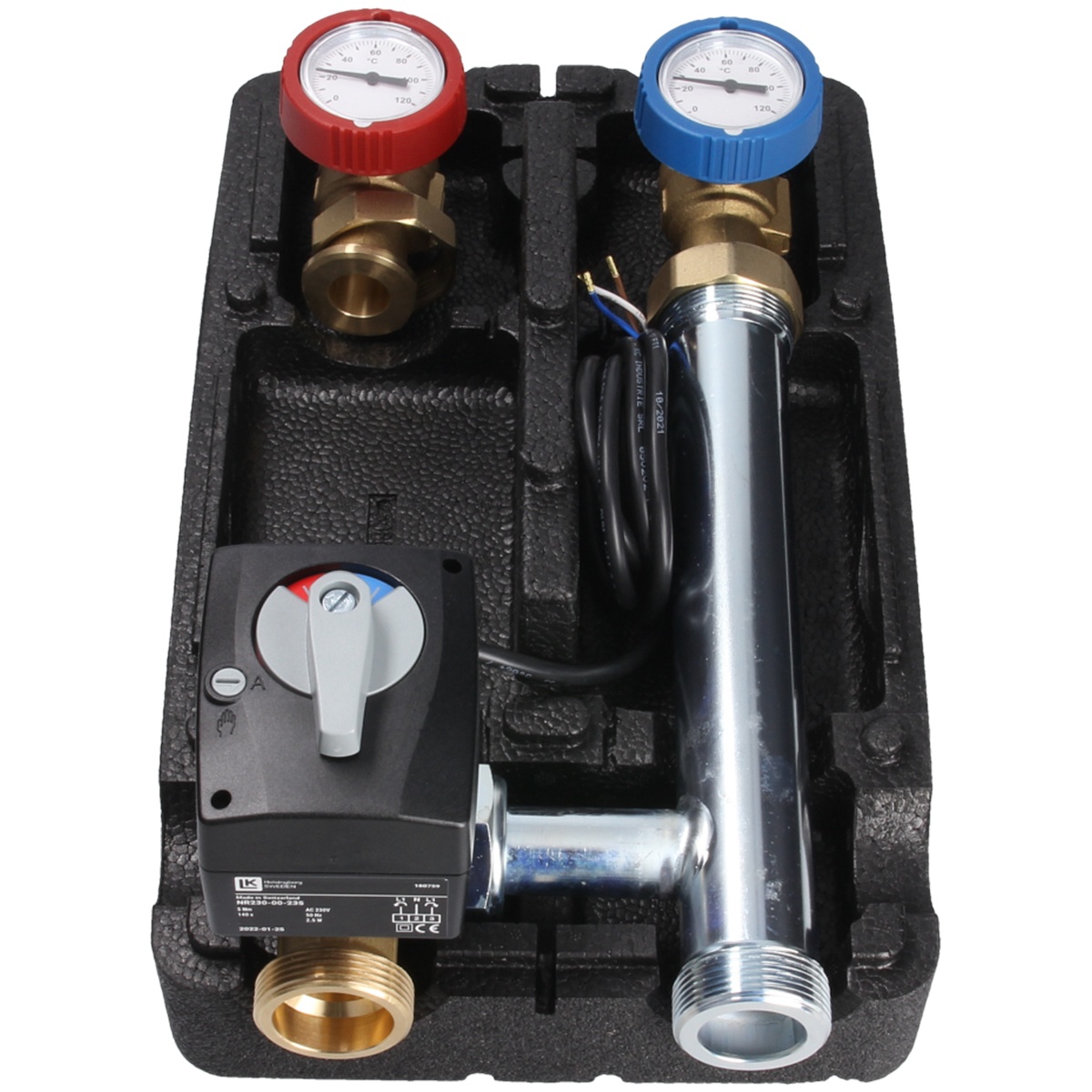

- besteht aus: 3-Wege-Mischer, Isolierung, Konsole für die Wandmontage sowie zwei Kugelventilen mit Thermometer
- auf der Rücklaufseite gibt es ein integriertes Rückschlagventil
- die Verteilerleiste für zwei bzw. drei Pumpengruppen ist als Zubehör erhältlich
Technische Daten:
- Arbeitstemperatur min.: 5 °C
- Arbeitstemperatur max.: 100 °C
- Umgebungstemperatur min.: 5 °C
- Umgebungstemperatur max.: 58 °C
- Arbeitsdruck max.: 1,0 MPa (10 bar)
- Kvs-Wert: 6,3 m³/h
- Gewindenorm: G 1 1/2" Außengewinde / Rp 1" Innengewinde x G 1 1/2" Außengewinde
- Flüssigkeit 1: Wasser - Glykol max. 50 %

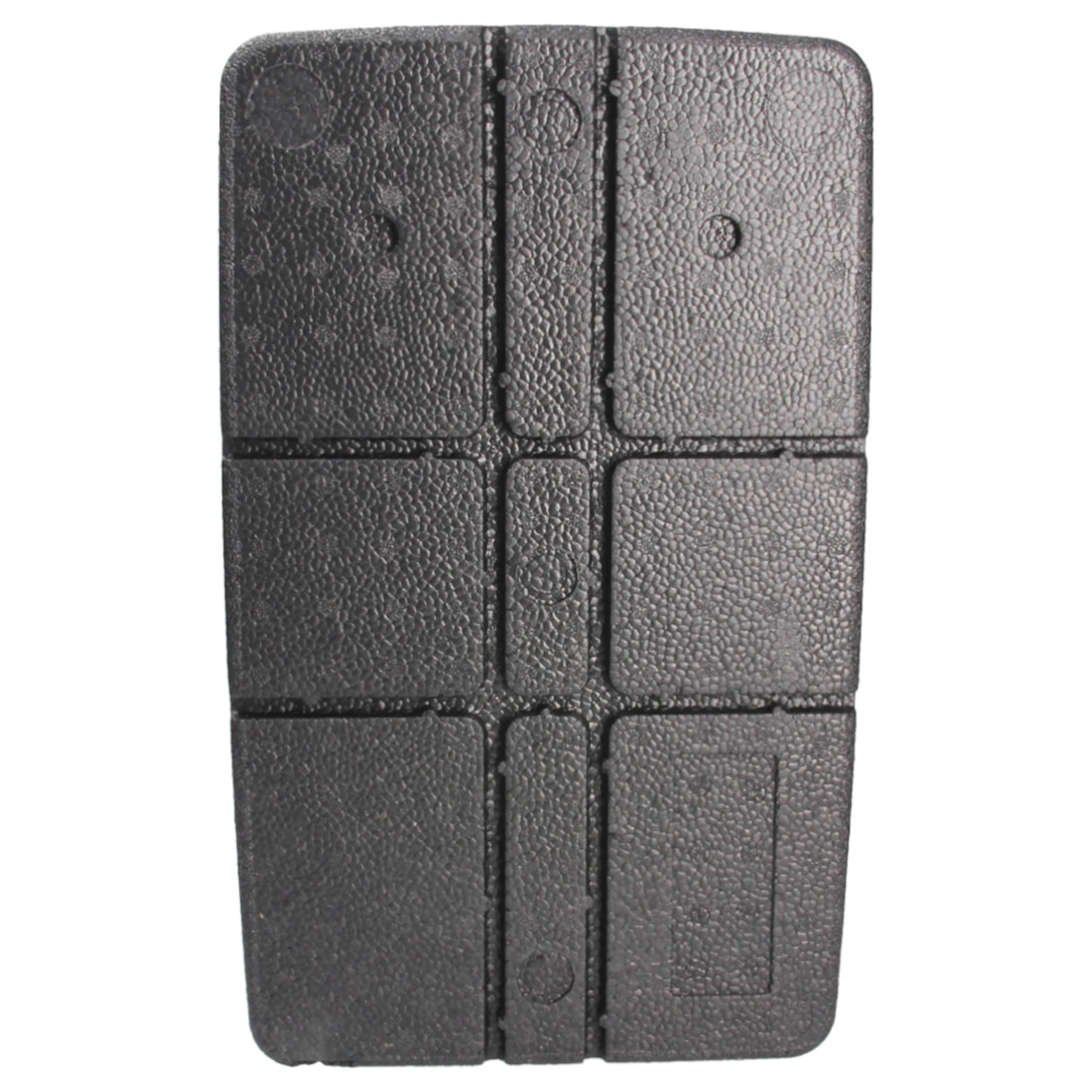

- Material Isolierung: Expandiertes Polypropylen EPP

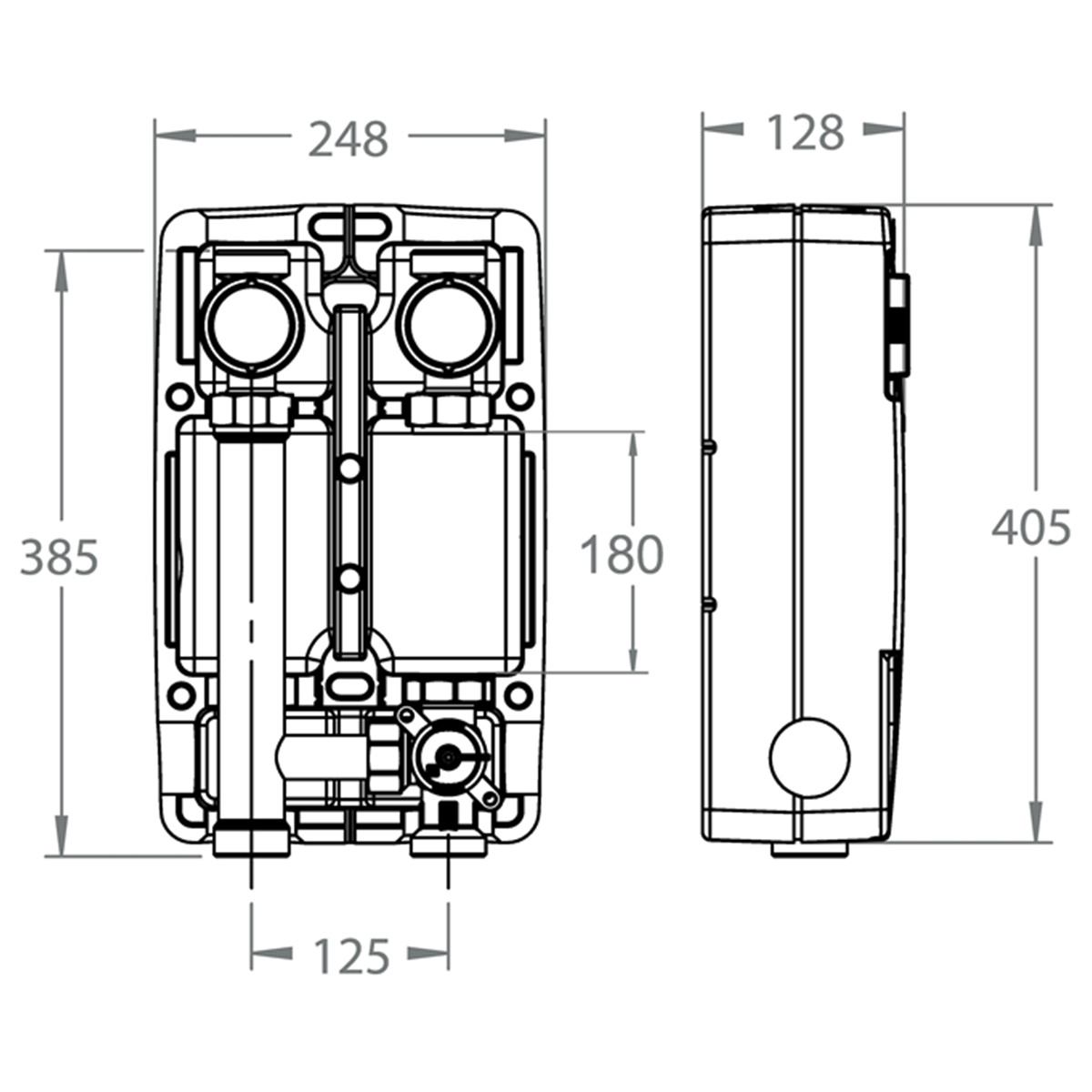

- Breite: 248 mm
- Höhe: 405 mm
- Tiefe: 128 mm
- Gewicht: 3,1 kg
- Marke: Heizman24
- Serie: 862 HydronicGroup C/C 125
- Hersteller: LK Armatur
- Artikel-Nr.: 299465

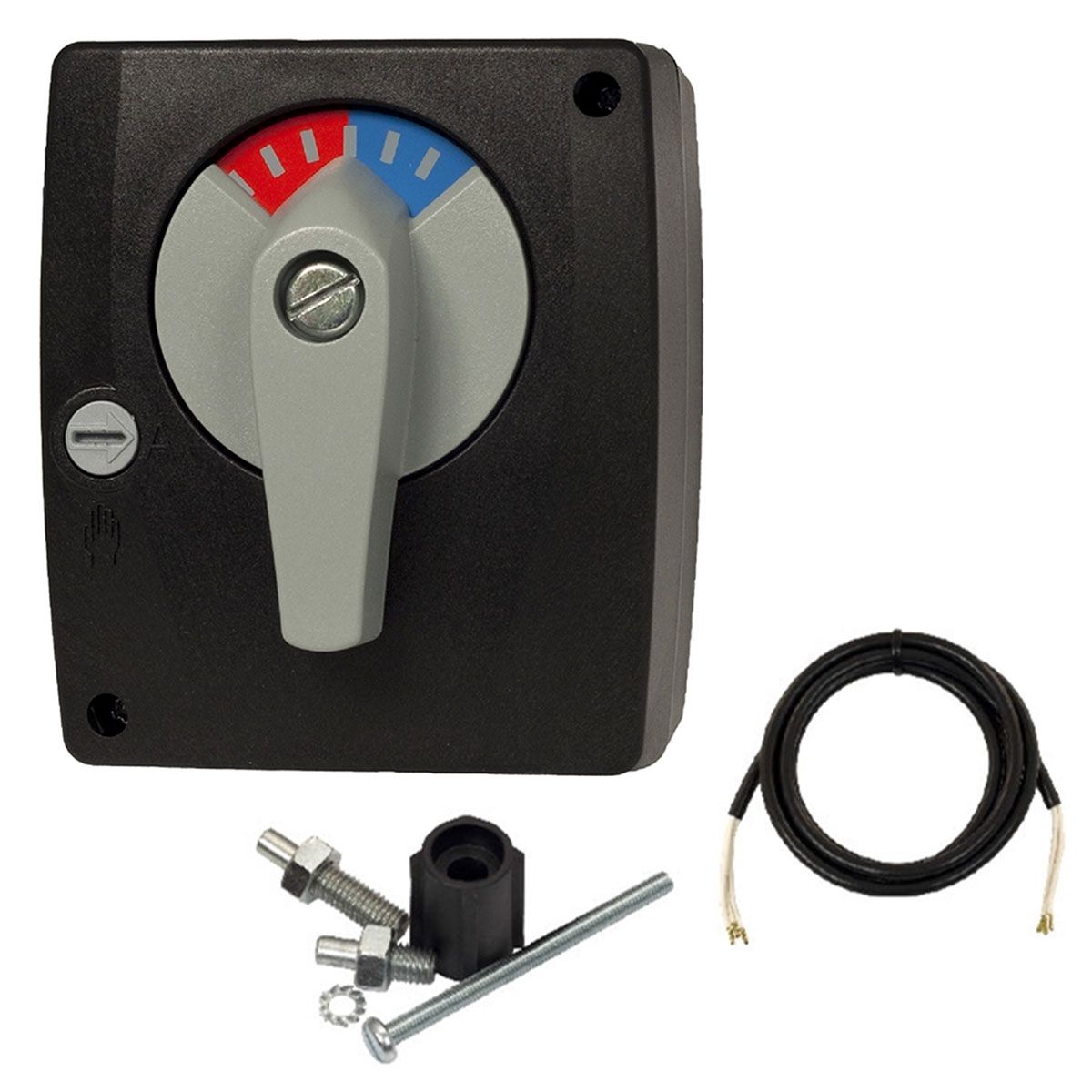

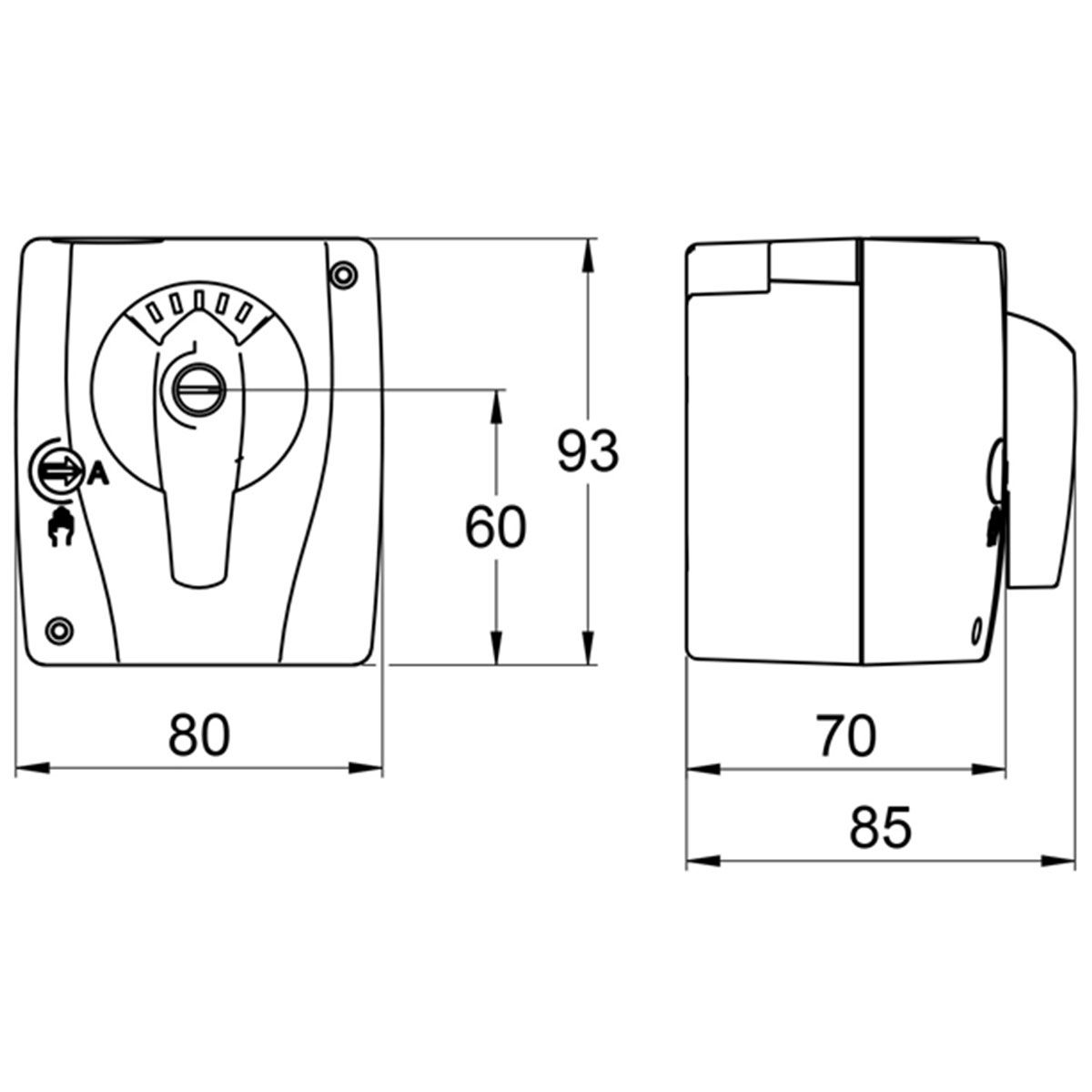

Stellmotor:

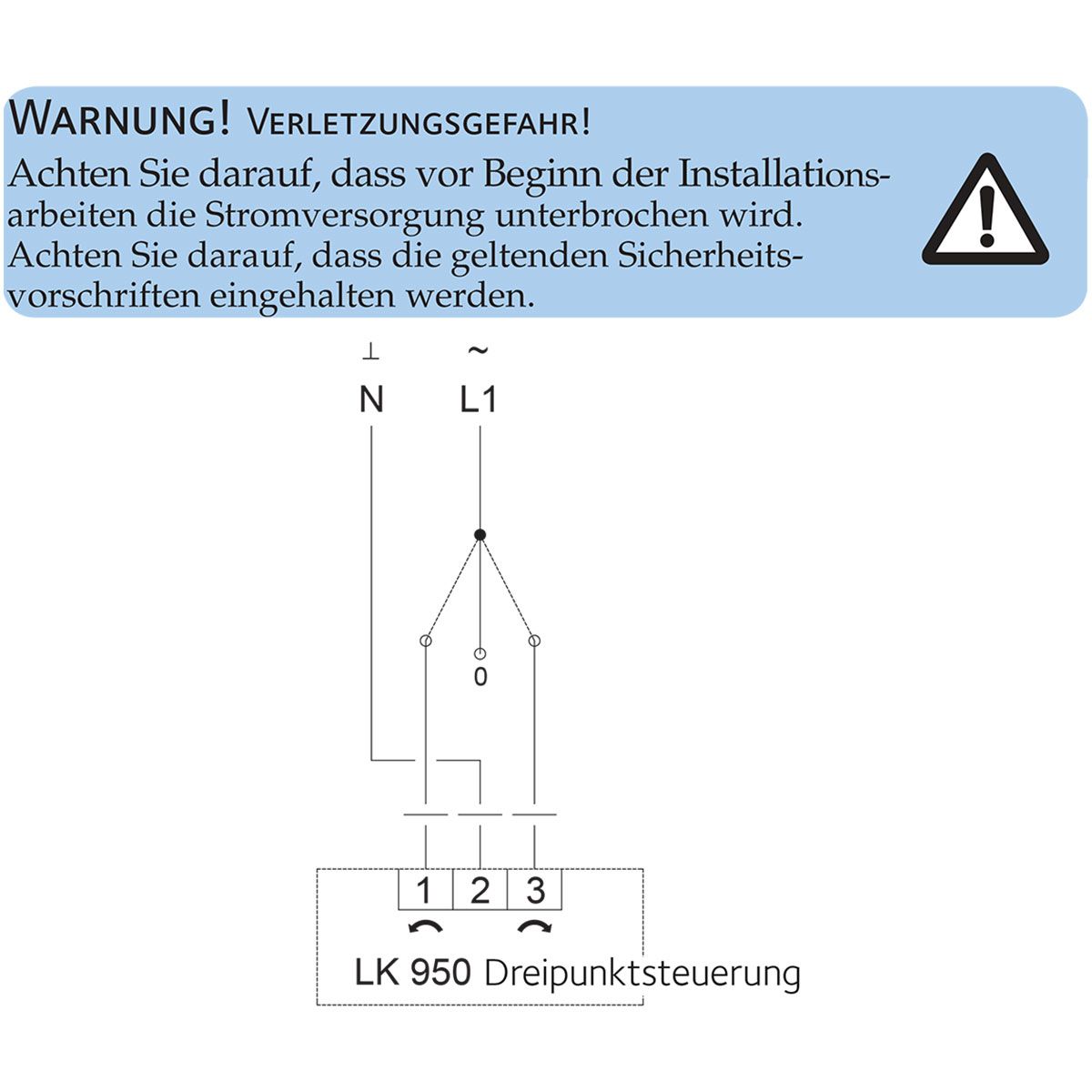

- Stellmotor mit 3-Punkt SPDT Ausgang
- hat zwei Endlageschalter
- Drehwinkel ist auf 90° elektrisch begrenzt
- Montagelage ist beliebig, außer Antrieb abwärts

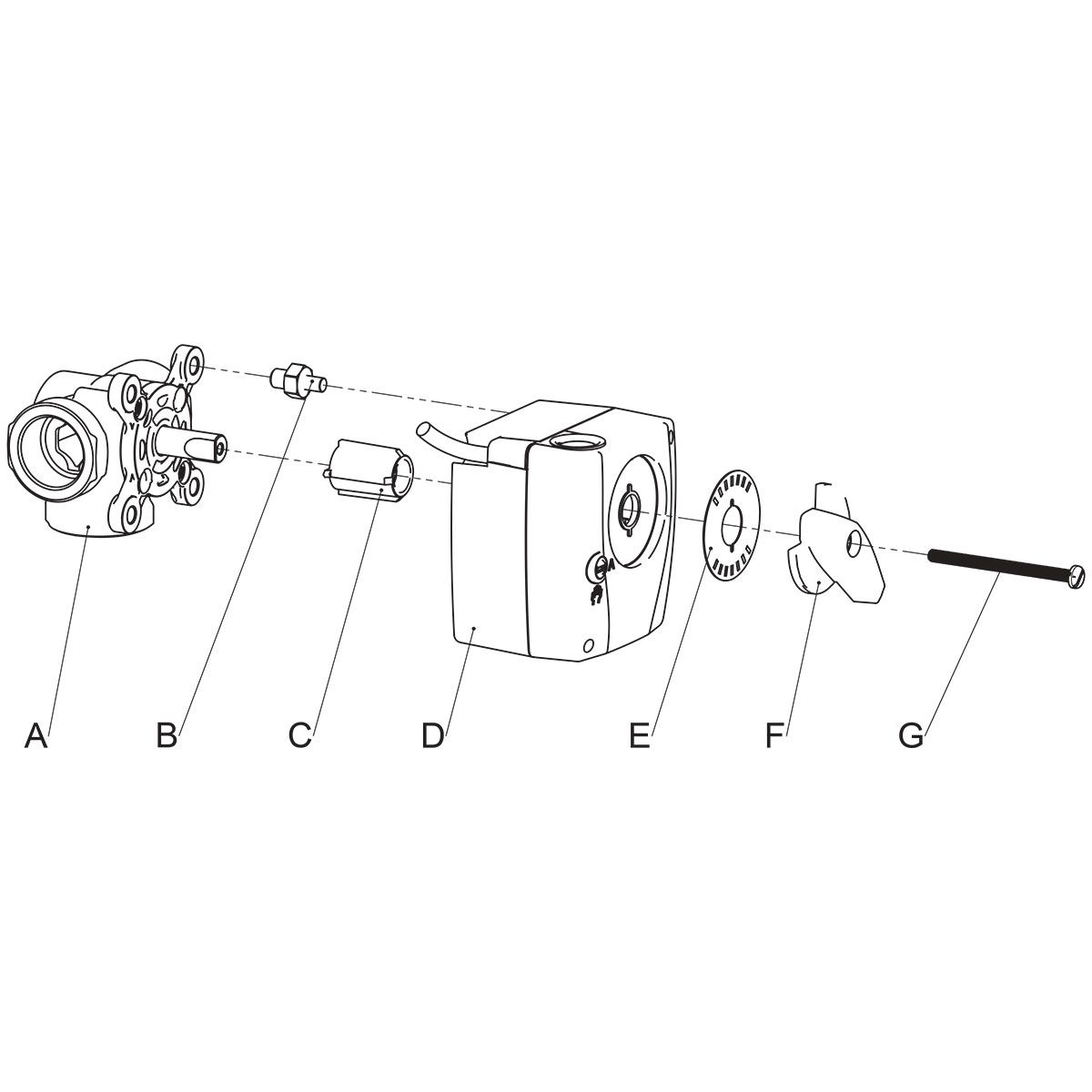

- Mischerantrieb wird mithilfe einer einzigen Schraube auf dem Mischer befestigt
- der mitgelieferte Stehbolzen dient als Verdrehsicherung
- bei Störungen des Regelsystems kann der Antrieb mittels Drehknopf am Gehäuse auf Handbetrieb gestellt werden, dadurch wird das Getriebe ausgerastet und der Mischer kann durch Drehen des Handgriffs am Mischerantrieb in jede beliebige Stellung gebracht werden
- Stellung wird an der umkehrbaren Skala angezeigt
- passt auf die meisten handelsüblichen Mischer
Technische Daten:
- Nennspannung: 230 VAC 50/60 Hz
- Leistungsaufnahme: 2,5 W
- Umgebungstemperatur min.: 0 °C
- Umgebungstemperatur max.: 50 °C
- Drehwinkel: 90°
- Drehmoment: 5 Nm
- Laufzeit: 140 s
- Drehrichtung: Wählbar durch Verdrahtung
- Stellunganzeige: Umkehrbare Skala
- Handbetrieb: Getriebeausrastung mechanisch
- Anschluss elektrisch: 3 x 0,75 mm²
- Kabellänge: 1,5 m
- geeignete Pumpeneinbaulänge: 180 mm
- Schutzart: IP 40
- Schutzklasse: II (schutzisoliert) / III (SELV)
- Typengenehmigung: CE
- Gewicht: 0,5 kg
- Marke: Heizman24
- Serie: LK 950
- Hersteller: LK Armatur
- Artikel-Nr.: 180759
Herstellerinformationen:
LK Armatur Deutschland GmbH
Alte Reichsstraße 15
32549 Bad Oeynhausen
Deutschland
E-Mail: info@lkarmatur.de
Weiterführende Links zu "Heizman24 Pumpengruppe gemischt inkl. 3-Wege-Mischer u. Stellmotor Pumpenstation Heizkreisset"
- Fragen zum Artikel?
- Herstellerproduktinformationen Pumpengruppe
- Herstellerproduktinformationen Stellmotor
- Installationsvideo Pumpengruppe
- Installationsvideo Stellmotor
- Weitere Artikel von LK Armatur
Verfügbare Downloads:
Allgemeine Sicherheitshinweise: Zur Vermeidung von Personen- und Gesundheitsschäden dürfen Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nur durch autorisiertes Fachpersonal (Fachbetrieb oder Installateurunternehmen der Heizungs- / Sanitärbranche) erfolgen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie generell bei Installations- und Montagearbeiten die beigefügten Einbau-, Bedienungs- und Wartungsanleitungen sowie die Produkt- und/oder Systemzulassungen aller Anlagenkomponenten. Beispielsweise ist es bei Wärmeerzeugern regelmäßig der Fall, dass nur für diese Heizung zugelassene Abgasanlagen verwendet werden dürfen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Inspektions- und Wartungsbedingungen, die ebenfalls in den oben genannten Unterlagen enthalten sind.
Elektroheizgeräte und Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400 V) und "nicht steckerfertige Geräte" müssen von einem Fachbetrieb installiert werden. Geräte mit einer Nennleistung von mehr als 12 kW bedürfen vor der Erstinstallation der Zustimmung des Netzbetreibers.
Die Installation, Inspektion, Wartung und Reparatur von Gasgeräten sowie Gaseinstellungen selbst dürfen nur von einem Fachhandwerker durchgeführt werden!
Es sind keine weiteren Zusatzinformationen vorhanden.
