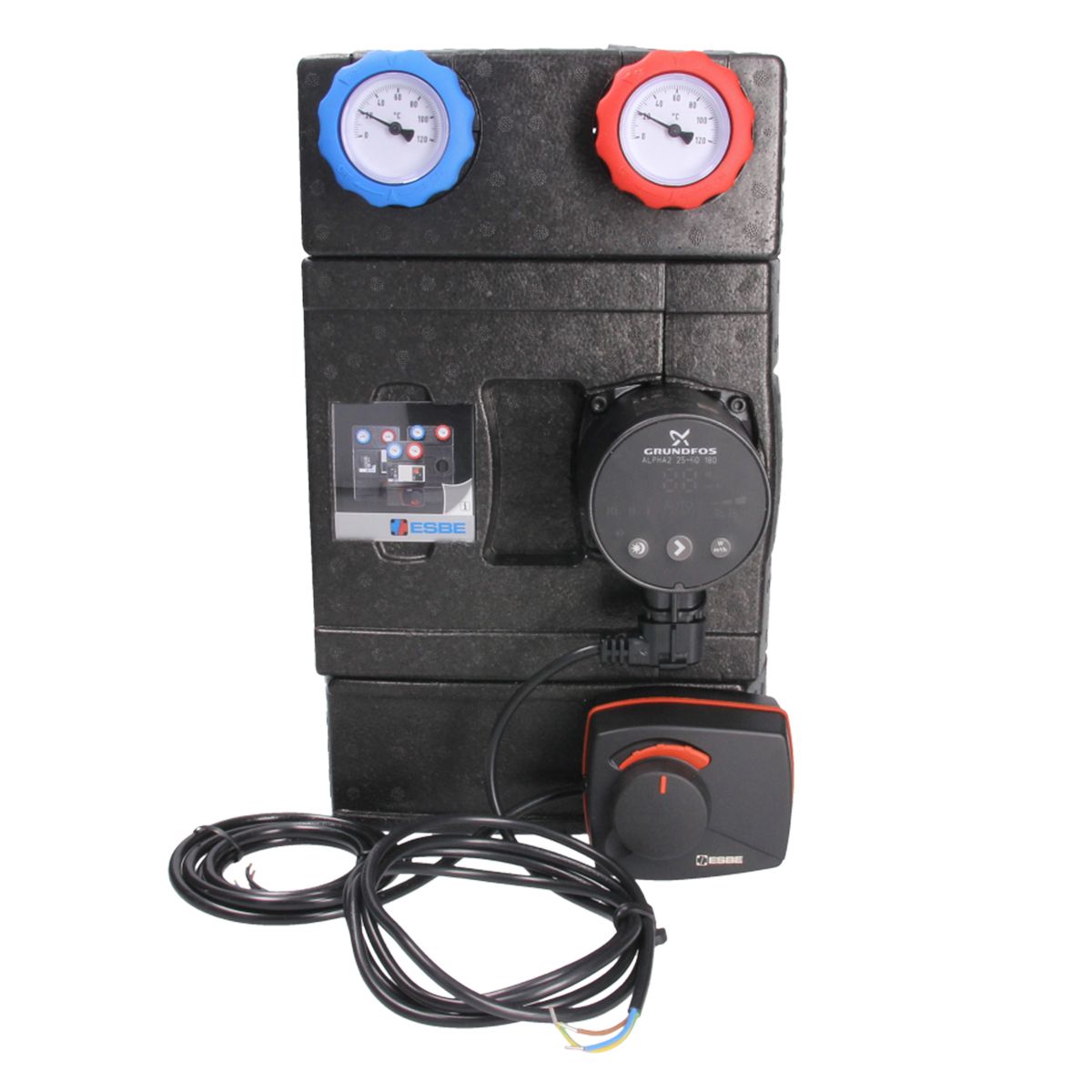

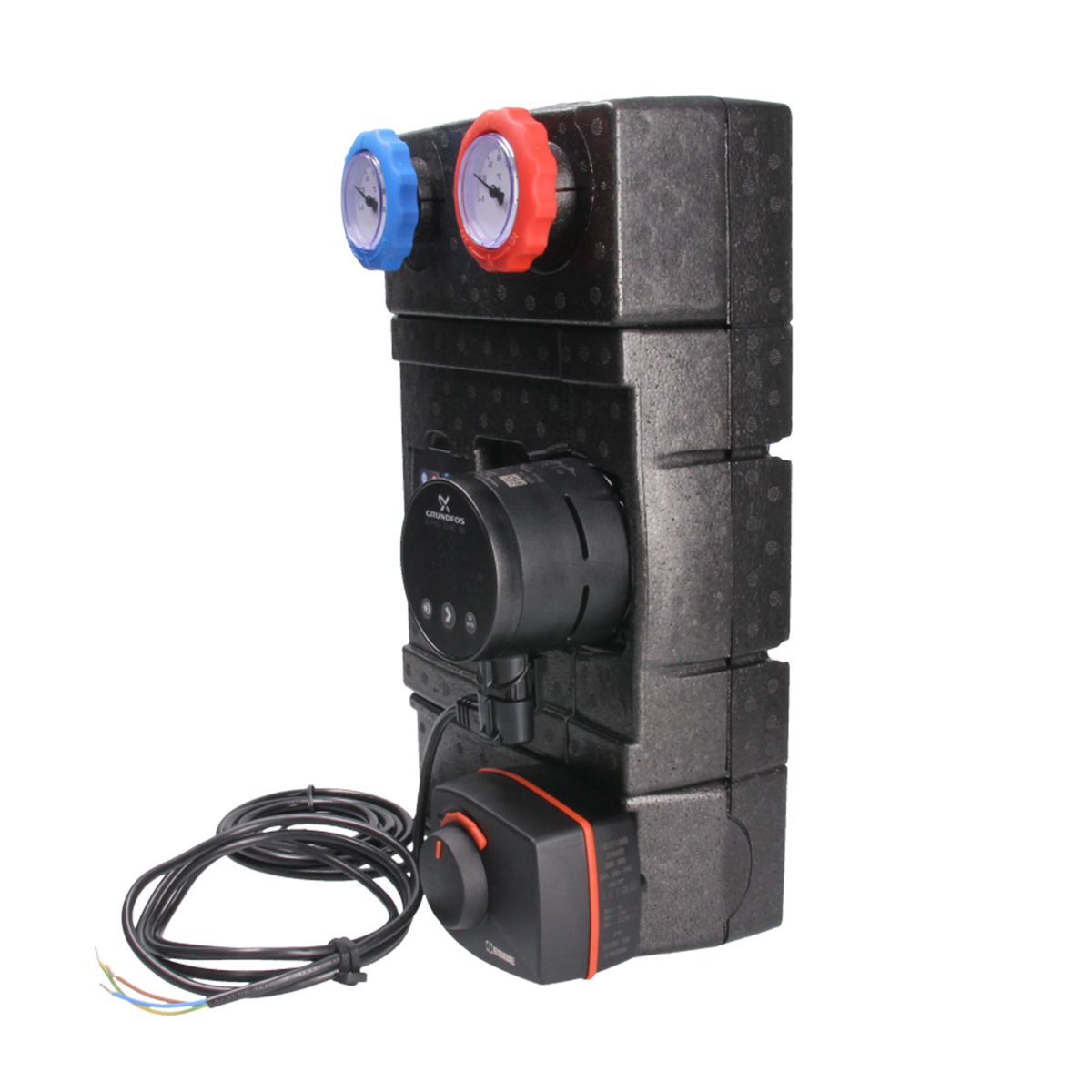

ESBE Pumpengruppe GRF 121 DN 25 für gemischte Heizkreise mit Grundfos Alpha2 25-40 Umwälzpumpe
- Artikel-Nr.: 10016117
- Herstellernummer: 61241100
Produktinformationen "ESBE Pumpengruppe GRF 121 DN 25 für gemischte Heizkreise mit Grundfos Alpha2 25-40 Umwälzpumpe"
Lieferumgfang:

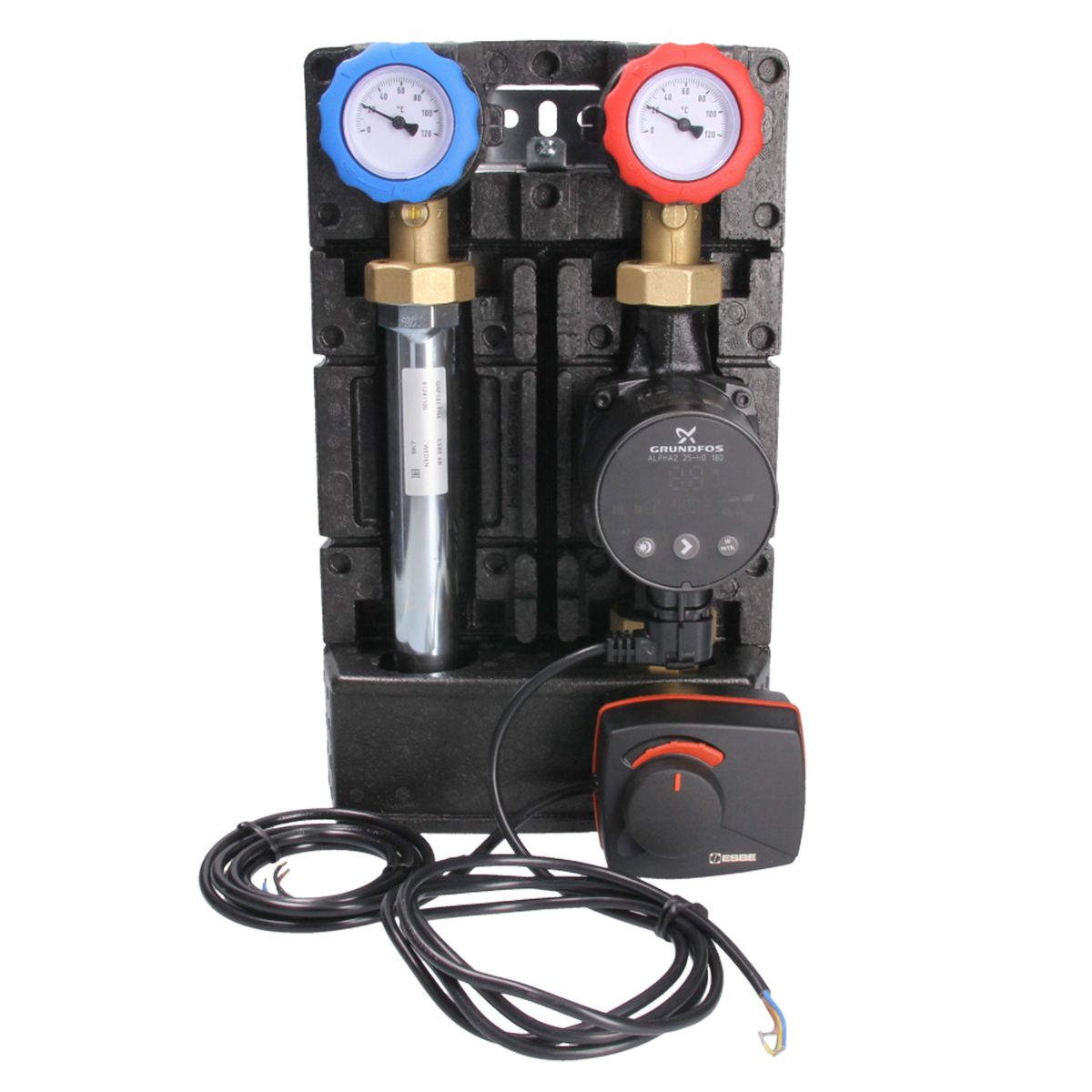

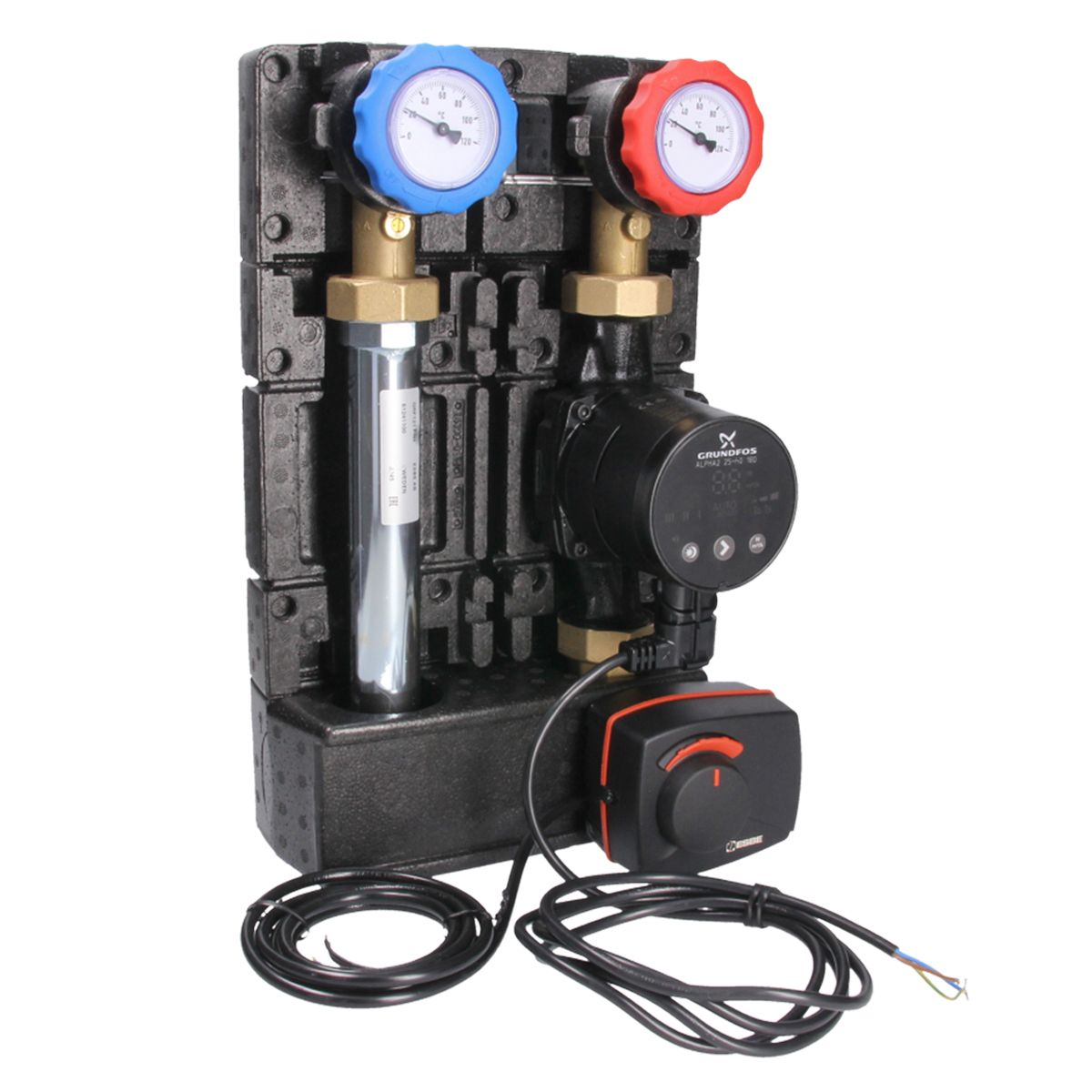

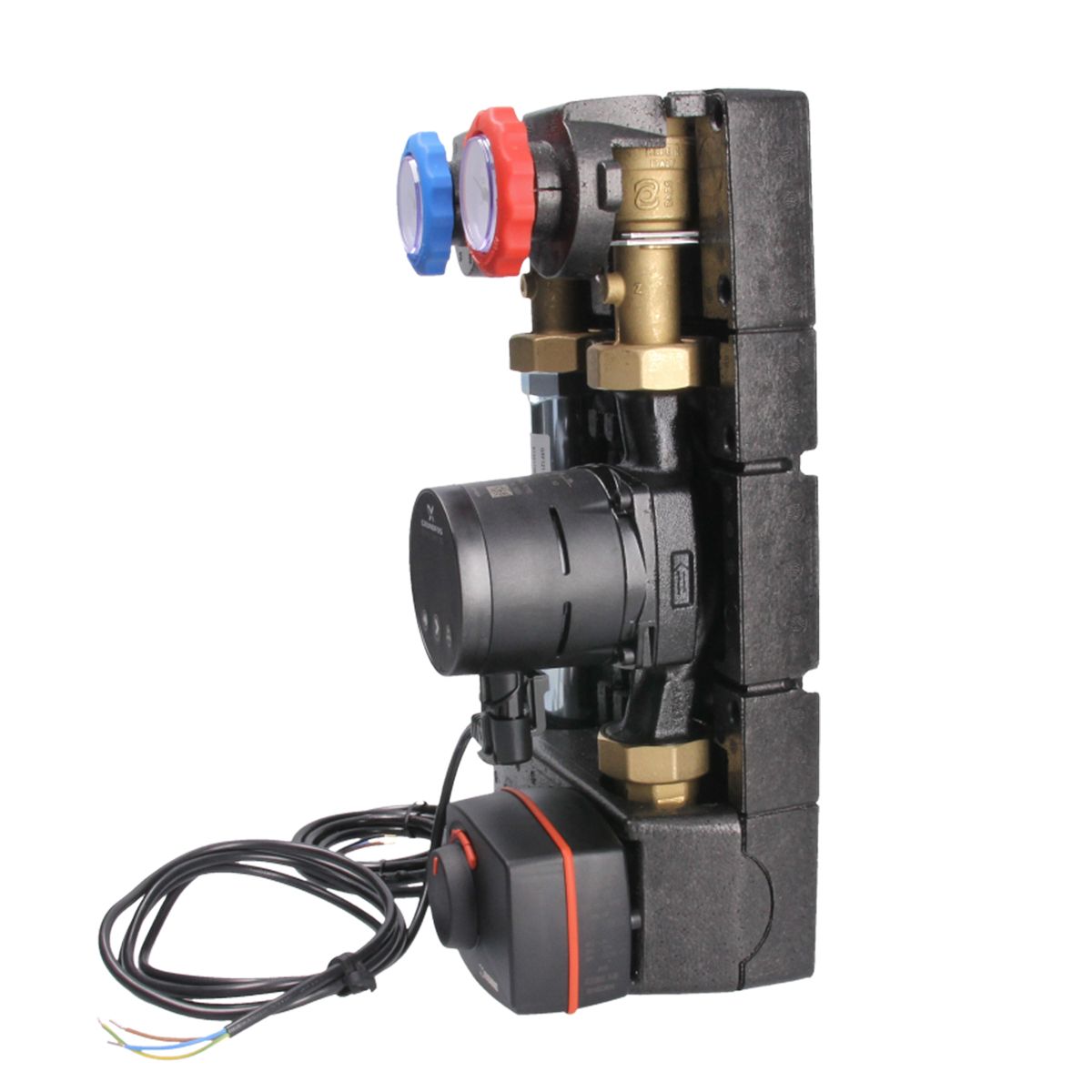

- 1 x ESBE Pumpengruppe GRF121 mit VRG und ARA
- 1 x Grundfos Alpha 2 25-40 Umwälzpumpe
- 1 x Grundfos Winkelstecker 2m
Beschreibung:
- ESBE Pumpengruppe GRF121 wird für Anwendungen in der Heizungstechnik zur Versorgung von direkten Heizkreisen oder zur Speicherbeladung eingesetzt
- ein wesentliches Ausstattungsmerkmal ist der 3-Wege-Mischer mit progressiver Regelcharakteristik
- äußerst stabile Regelung der Vorlauftemperatur
- verfügt über Absperreinrichtungen mit integrierten Thermometern
- mit arretierbare Schwerkraftbremse sowie hochwertige enganliegende Dämmschalen ohne Lüftungsschlitze
- die Pumpengruppe erlaubt die Montage aller gängigen 180mm Pumpen
- Dämmschale kann leicht an die verwendete Pumpe angepasst werden
- Vor- und Rücklauf können individuell gewechselt werden (siehe Einbauanleitung)
- 3-Wege-Mischer:
- Maximaler Differenzdruckabfall: 100 kPa
- Schließdruck: 200 kPa
- Leckrate in % vom Durchfluss*: <0,05 %
- Differenzdruck 100kPa (1 bar)
- Integrierter Stellmotor
- Stellmotortyp: ARA661
- Steuersignal: 3-Punkt
- Stromversorgung: 230 ± 10% V AC, 50 Hz
- Leistungsaufnahme: 5 VA
- Laufzeit 90°: 120 s
- Schutzklasse Gehäuse: IP41
- Schutzklasse: II
- Material, wasserberührte Bauteile: Messing, Stahl
- Anlagendruck max.: 6 bar
- Anschlüsse Kesselseitig: 1 1/2"AG
- Anschlüsse Heizkreis: 1'' IG
- Mediumtemperatur max.: 110°C / min.: 0°C
- Isolierung: EPP λ 0.036 W/mK

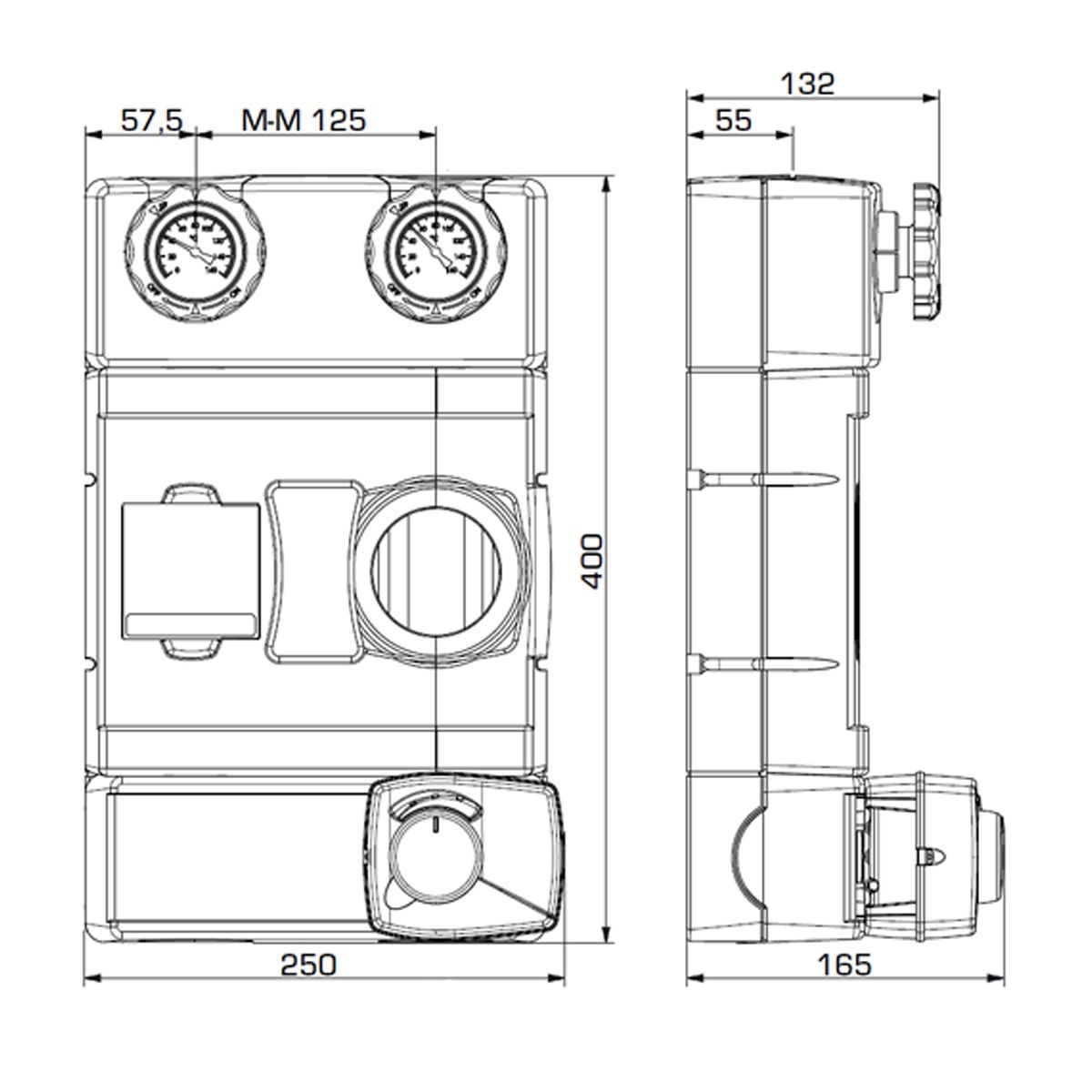

- Achsabstand: 125 mm
- Höhe: 400 mm
- Breite: 250 mm
- Tiefe: 165 mm
- Farbton: Schwarz
- Serie: GRF 121
- Hersteller: ESBE
- Artikelnummer: 61241100
Grundfos Alpha2
- Hocheffizienz-EC-Permanentmagnet- motortechnologie
- Kataphoresebeschichtung für höchste Korrosionsbeständigkeit und Langlebigkeit
- AutoAdapt-Funktion findet die optimale Einstellung durch selbstadaptierende Kennlinie
- weitere Regelungs-/Einstellungsarten: Proportionaldruckregelung, Konstantdruckregelung, 3 feste Drehzahlen
- hohem Anlaufmoment mit Blockierschutz und integriertem Motorvollschutz,Trockenlaufschutz
- Integriertes LED-Display mit wahlweiser Anzeige der Leistungsaufnahme oder des aktuellen Volumenstroms
- Maximale Förderhöhe: 4 m
- Fördermedium: Wasser
- Medientemperaturbereich: 2 .. 110 °C
- Pumpengehäuse aus Grauguß
- Laufrad aus PES mit 30 % Glasfaseranteil
- Leistungsaufnahme P1: 3 .. 18 W
- Bemessungsspannung: 1 x 230 V
- Energieeffizienzindex (EEI) ≤ 0.15
- Serie: ALPHA 2 25-60
- Hersteller: Grundfos
