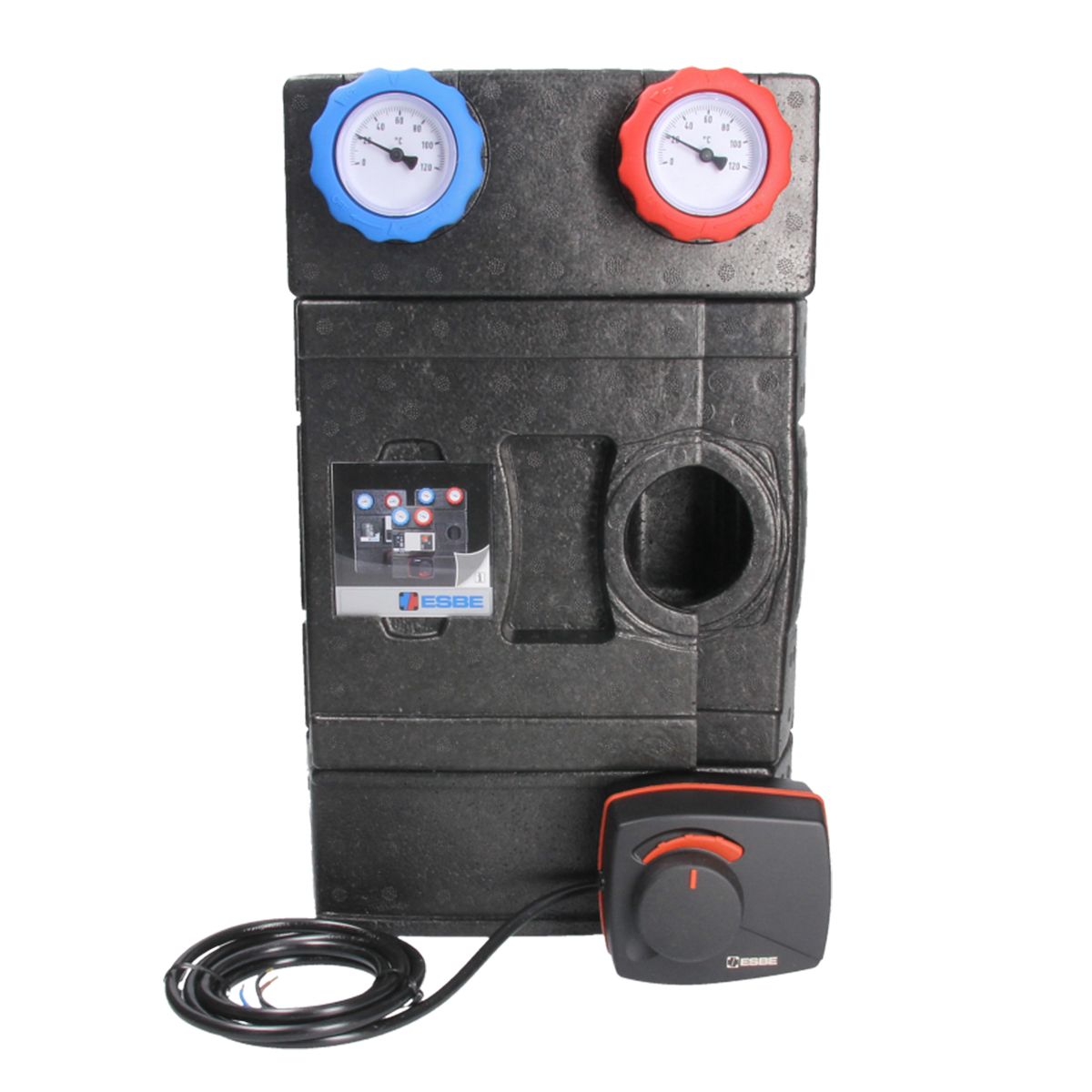

ESBE Pumpengruppe GRF 121 DN 25 für gemischte Heizkreise 61241100 mit VRG und ARA
- Artikel-Nr.: 10015948
- Herstellernummer: 61241100
Produktinformationen "ESBE Pumpengruppe GRF 121 DN 25 für gemischte Heizkreise 61241100 mit VRG und ARA"
Lieferumgfang:
- 1 x ESBE Pumpengruppe GRF121 mit VRG und ARA
Beschreibung:
- ESBE Pumpengruppe GRF121 wird für Anwendungen in der Heizungstechnik zur Versorgung von direkten Heizkreisen oder zur Speicherbeladung eingesetzt
- ein wesentliches Ausstattungsmerkmal ist der 3-Wege-Mischer mit progressiver Regelcharakteristik
- äußerst stabile Regelung der Vorlauftemperatur

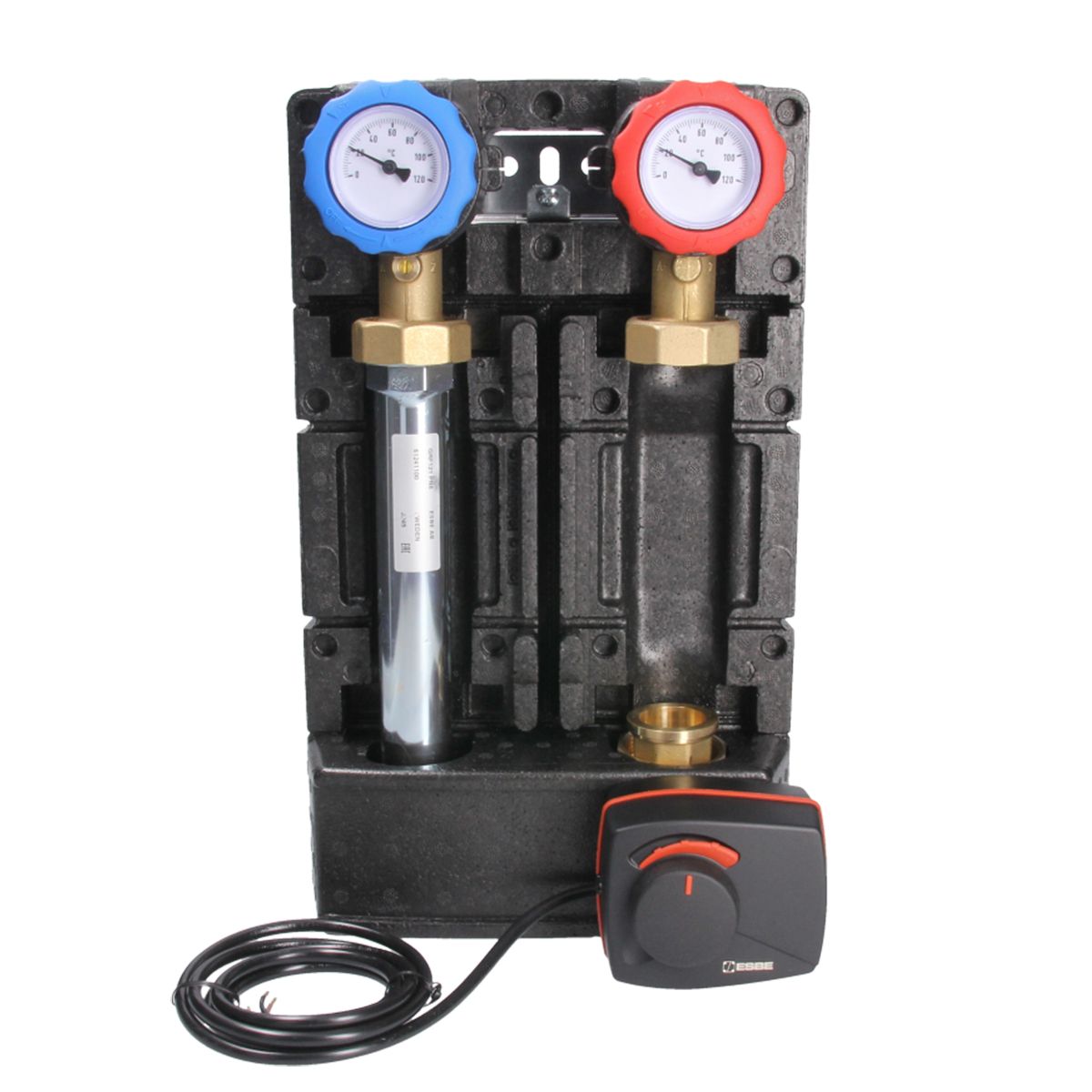

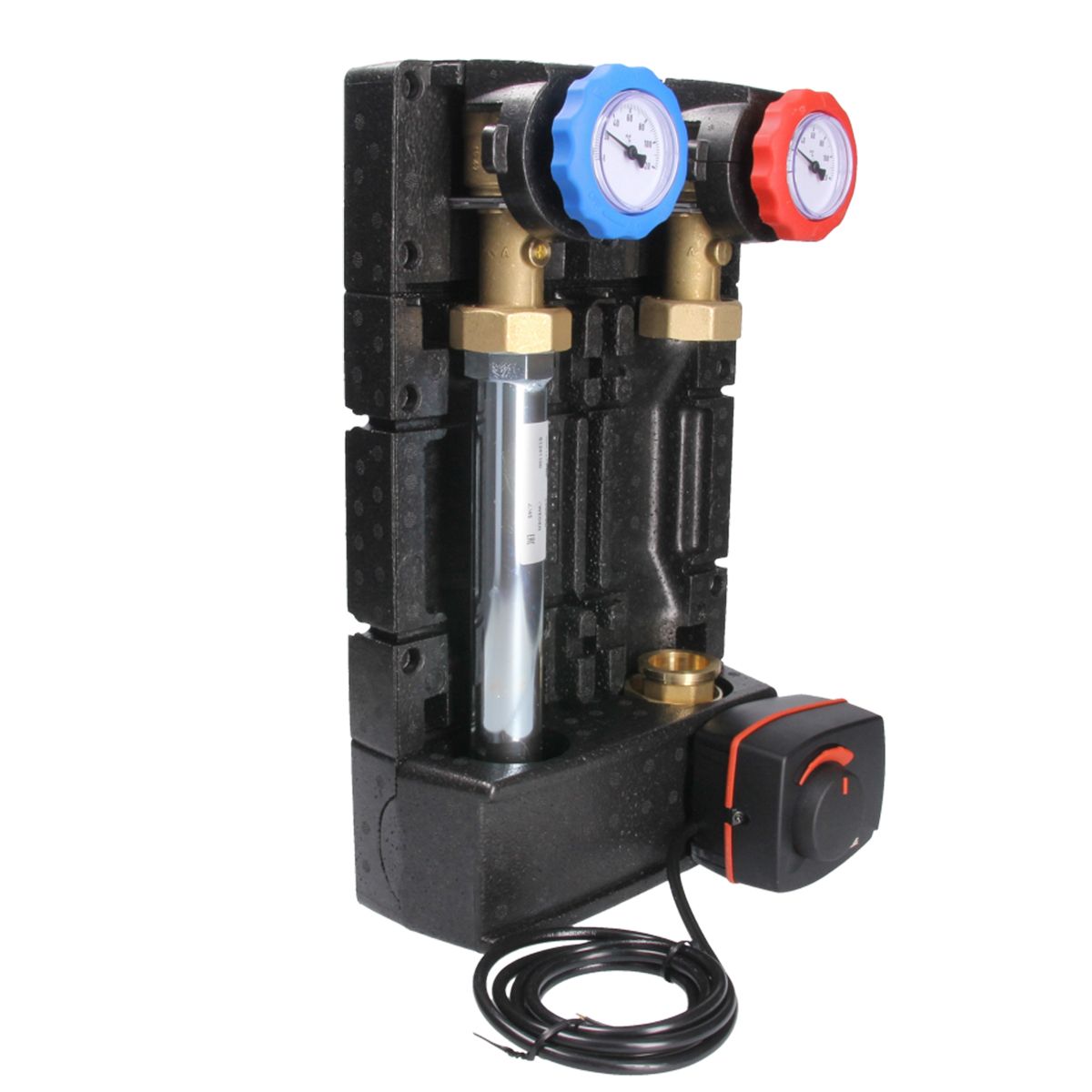

- verfügt über Absperreinrichtungen mit integrierten Thermometern
- mit arretierbare Schwerkraftbremse sowie hochwertige enganliegende Dämmschalen ohne Lüftungsschlitze
- die Pumpengruppe erlaubt die Montage aller gängigen 180mm Pumpen
- Dämmschale kann leicht an die verwendete Pumpe angepasst werden
- Vor- und Rücklauf können individuell gewechselt werden (siehe Einbauanleitung)
- 3-Wege-Mischer:
- Maximaler Differenzdruckabfall: 100 kPa
- Schließdruck: 200 kPa
- Leckrate in % vom Durchfluss*: <0,05 %
- Differenzdruck 100kPa (1 bar)
- Integrierter Stellmotor
- Stellmotortyp: ARA661
- Steuersignal: 3-Punkt
- Stromversorgung: 230 ± 10% V AC, 50 Hz
- Leistungsaufnahme: 5 VA
- Laufzeit 90°: 120 s
- Schutzklasse Gehäuse: IP41
- Schutzklasse: II
- Material, wasserberührte Bauteile: Messing, Stahl
- Anlagendruck max.: 6 bar
- Anschlüsse Kesselseitig: 1 1/2"AG
- Anschlüsse Heizkreis: 1'' IG
- Mediumtemperatur max.: 110°C / min.: 0°C
- Isolierung: EPP λ 0.036 W/mK

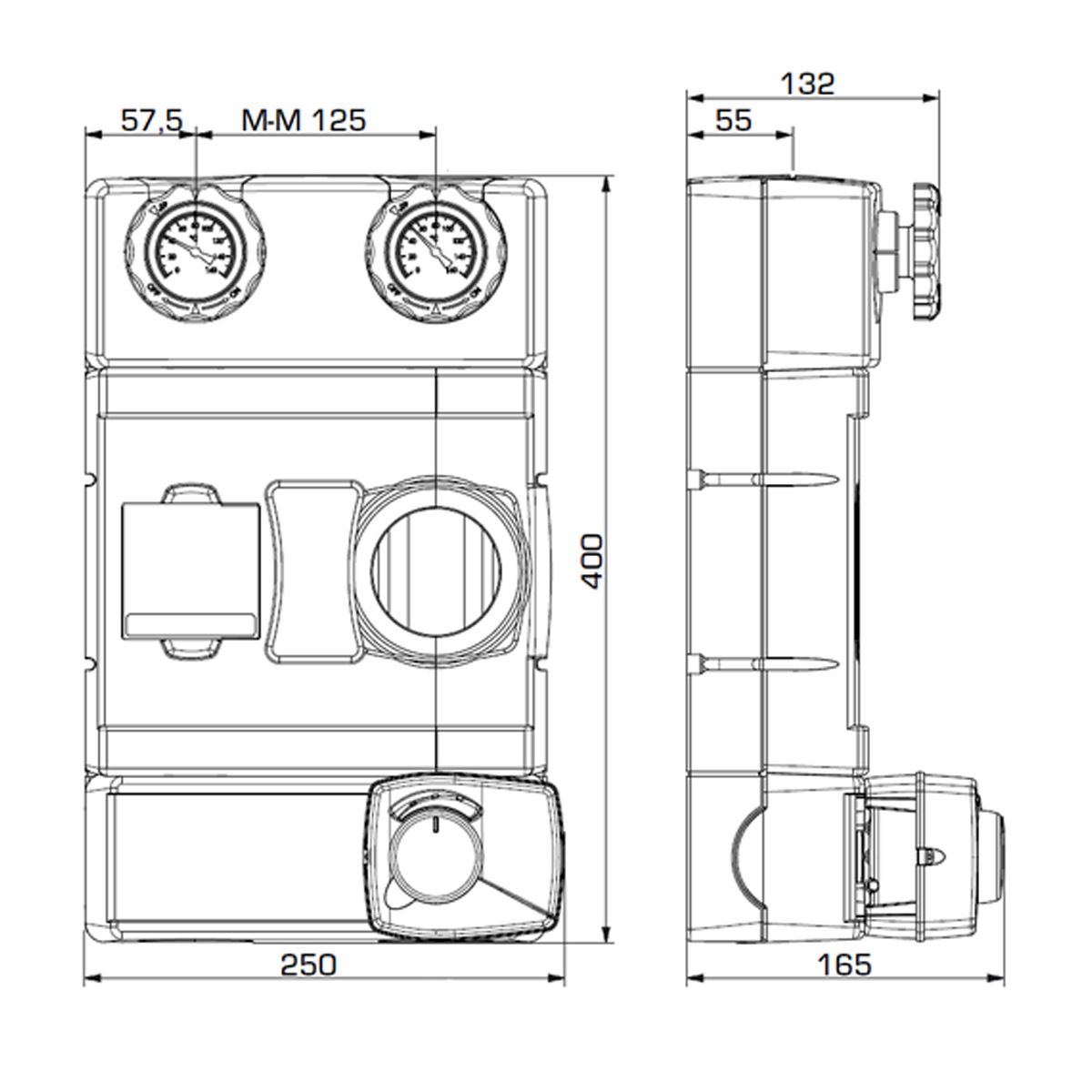

- Achsabstand: 125 mm
- Höhe: 400 mm
- Breite: 250 mm
- Tiefe: 165 mm
- Farbton: Schwarz
- Serie: GRF 121
- Hersteller: ESBE
- Artikelnummer: 61241100
Herstellerinformationen:
ESBE AB
Bruksgatan 22
333 75 Reftele
Schweden
E-Mail: sales@esbe.eu
