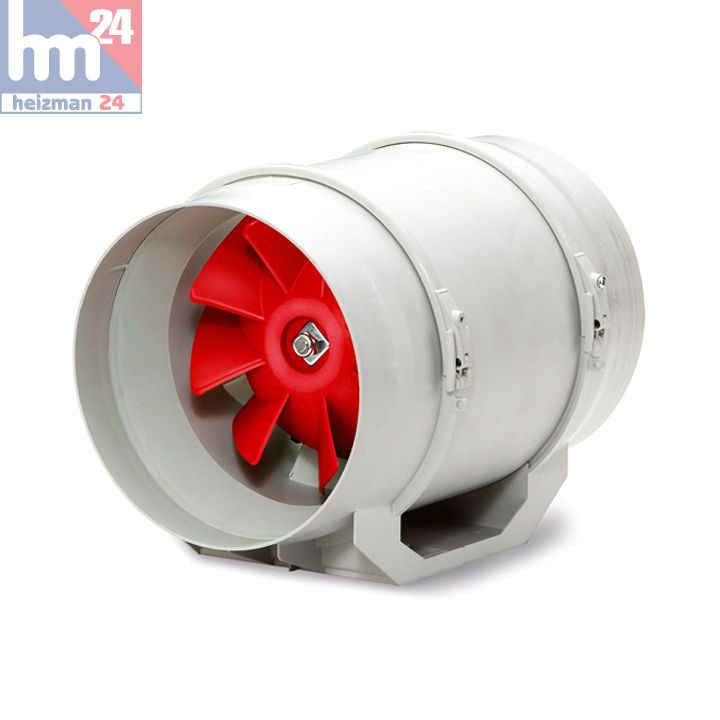

Helios Multivent-Rohrventilator MV 100 B ausschwenkbar 6051

Beschreibung:

• Multivent-Rohrventilator 1-PH
• RADAX Rohrventilator
• Gehäuse: aus schlag- und korrosionsfestem Kunststoff
• mit angeformter Montagekonsole für einfache Installation an Wand oder Decke, sowie den Norm-Rohr-Durchmessern entsprechende Ansaug- und Ausblasstutzen
• durch Lösen der Spannbügel ist die Ventilatoreinheit mit Klemmkasten in jede Position drehbar und zur Wartung und Reinigung herausnehmbar
• halbaxiales Laufrad
• acht räumlich gekrümmte Schaufeln aus Thermoplast
• Auswuchtgüte: G 6.3 nach VDI 2060 und DIN ISO 1940
• geschlossener kugelgelagerter Kondensatormotor mit Feuchtschutz
• Isolationsklasse: F für Dauerbetrieb
• Motorschutz: durch thermischen Überlastungsschutz in der Wicklung
• inkl. Dübel und Schrauben
• Farbton: hellgrau

Technische Daten:

• Ist Druck: statisch
• Max.Volumen: 240 m3/h
• Drehzahl: 1590 / 2170 min-1
• Strom ungeregelt: 0,09 / 0,11 A
• Anlaufstrom ungeregelt: 0,275 A
• Leistung: 20 / 23 W
• Spannung: 230 V / 1 ph / 50 Hz
• Max. Temp.: 60 °C (60 °C wenn geregelt)
• Anschlußschemanr.: 844,1
• Luftgeräusch: 40 in 4 m
• Gehäuseabstrahlung: 26 in 4 m
• Fördermitteldichte: 1,2 kg/m3
• Max.Druckerhöhung: 110 Pa
• Isolierklasse: F
• Schutzart: IP 44
• Explosionsschutz: N
• Gewicht: 1,7 kg
• Serie/Typ: MV 100 B
• Artikel-Nr.: 6051

Schaltplan:
