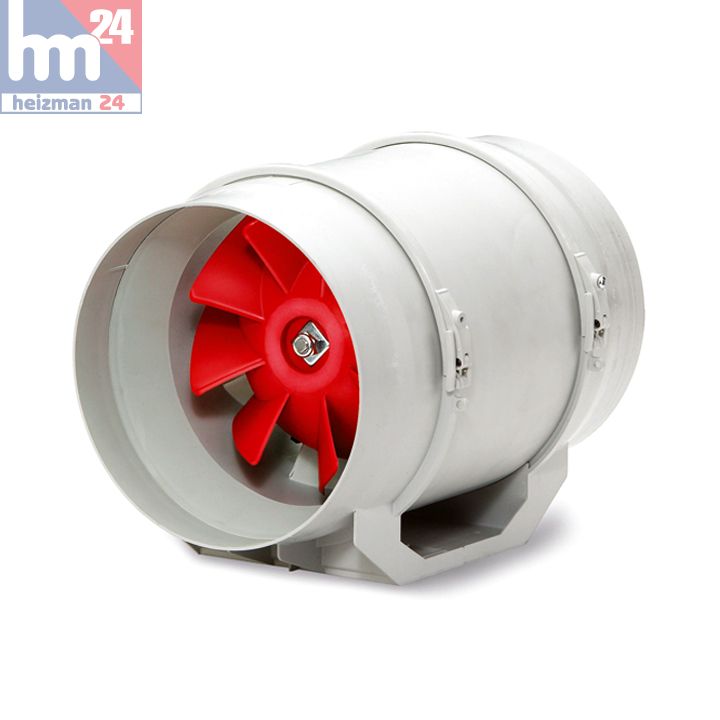

Helios Multivent-Rohrventilator MV 100 A ausschwenkbar 6050
- Artikel-Nr.: 10008663
- Herstellernummer: 6050
Produktinformationen "Helios Multivent-Rohrventilator MV 100 A ausschwenkbar 6050"
Beschreibung:
- Multivent-Rohrventilator 1-PH
- RADAX Rohrventilator
- Gehäuse: aus schlag- und korrosionsfestem Kunststoff
- mit angeformter Montagekonsole für einfache Installation an Wand oder Decke, sowie den Norm-Rohr-Durchmessern entsprechende Ansaug- und Ausblasstutzen
- durch Lösen der Spannbügel ist die Ventilatoreinheit mit Klemmkasten in jede Position drehbar und zur Wartung und Reinigung herausnehmbar
- halbaxiales Laufrad
- acht räumlich gekrümmte Schaufeln aus Thermoplast
- Auswuchtgüte: G 6.3 nach VDI 2060 und DIN ISO 1940
- geschlossener kugelgelagerter Kondensatormotor mit Feuchtschutz
- Isolationsklasse: F für Dauerbetrieb
- Motorschutz: durch thermischen Überlastungsschutz in der Wicklung
- inkl. Dübel und Schrauben
- Farbton: hellgrau
Technische Daten:
- Ist Druck: statisch
- Max.Volumen: 190 m3/h
- Drehzahl: 2070 / 2620 min-1
- Strom ungeregelt: 0,05 / 0,07 A
- Anlaufstrom ungeregelt: 0,175 A
- Leistung: 12 / 15 W
- Spannung: 230 V / 1 ph / 50 Hz
- Max. Temp.: 60 °C (60 °C wenn geregelt)
- Anschlußschemanr.: 844,1
- Luftgeräusch: 38 in 4 m
- Gehäuseabstrahlung: 26 in 4 m
- Fördermitteldichte: 1,2 kg/m3
- Max.Druckerhöhung: 46 Pa
- Isolierklasse: F
- Schutzart: IP 44
- Explosionsschutz: N
- Gewicht: 1,2 kg
- Serie/Typ: MV 100 A
- Artikel-Nr.: 6050
Schaltplan:
Herstellerinformationen:
Helios Ventilatoren GmbH + Co KG
Lupfenstraße 8
78056 Villingen-Schwenningen
Deutschland
