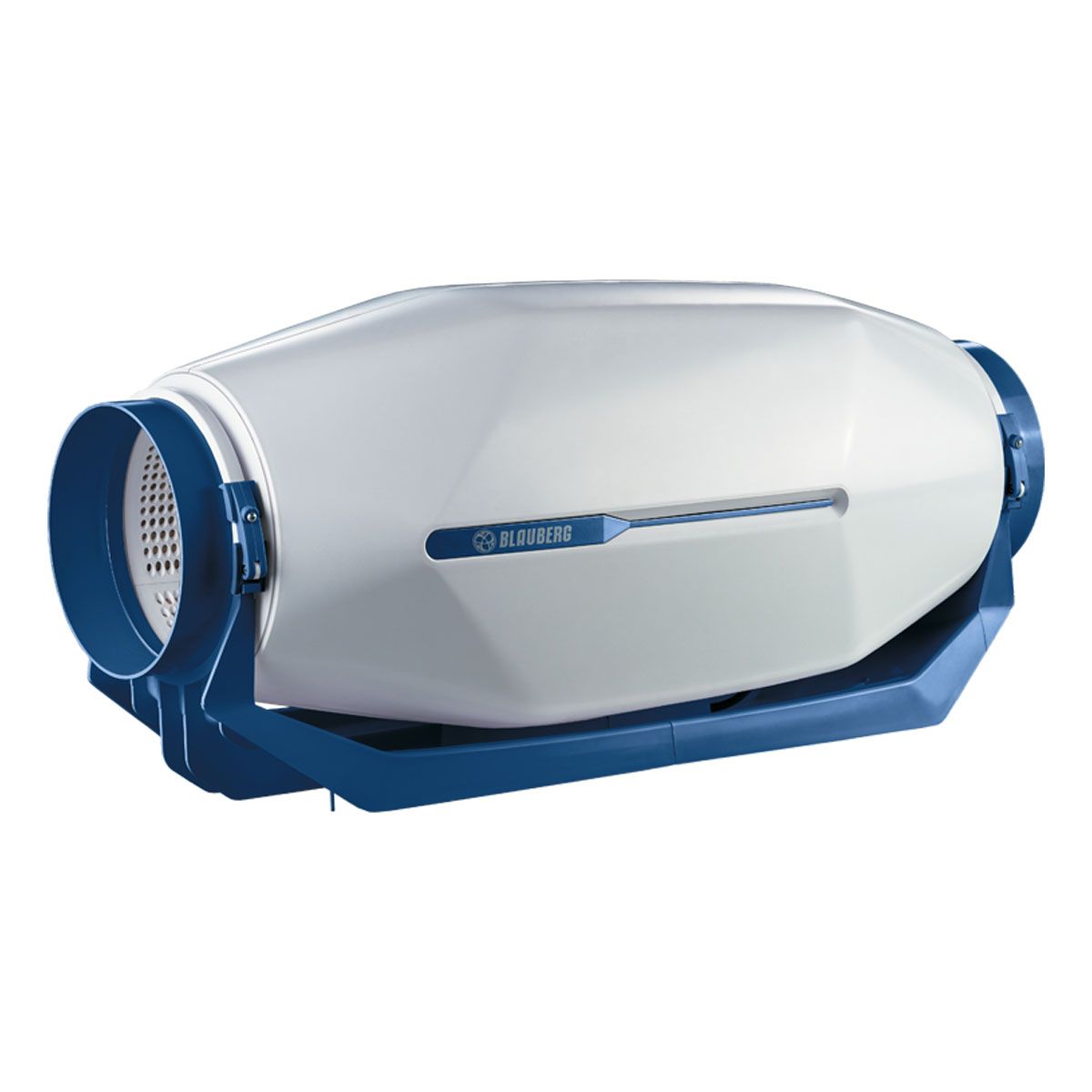

Blauberg InWave ES 150/160 geräuschisolierter Halbaxial-Ventilator 8087493
- Artikel-Nr.: 10020622
- Herstellernummer: 8087493
Produktinformationen "Blauberg InWave ES 150/160 geräuschisolierter Halbaxial-Ventilator 8087493"
Lieferumfang:
- 1 x Blauberg InWave ES 150/160 8087493
Beschreibung:
Anwendung
- Für Zu- und Abluftsysteme von Gewerbeund Industrieräumen, in denen ein niedriger Geräuschpegel benötigt wird
- Für Lüftungssysteme, bei denen ein höherer Druck, starker Luftstrom und niedriges Geräuschniveau benötigt wird

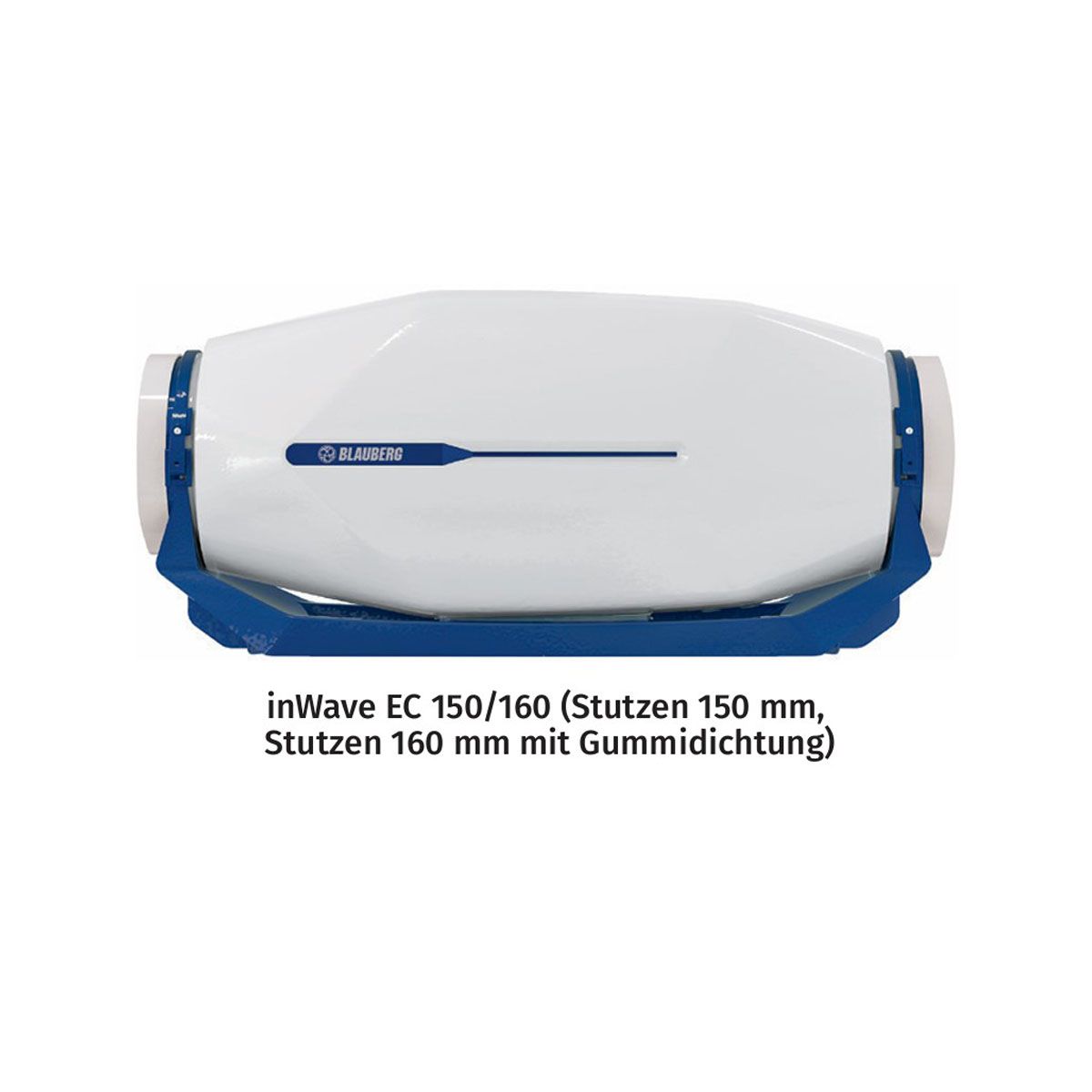

- Kompatibel mit Lüftungsrohren mit einem Durchmesser von 150 und 160 mm
Eigenschaften
- Rohrventilatoren inWave EC sind mit einem speziell entwickelten Gehäuse ausgestattet, das geräuscharmen Betrieb und hohe aerodynamische Eigenschaften gewährleistet
- vereinen die Vielseitigkeit und hohen Leistungsmerkmale von Axial- und Radialventilatoren
- erzeugen einen starken Luftstrom und hohen Druck, während sie die Effi zienz und Steuerbarkeit von EC-Motoren erreichen
- Lüftungsstufe ist über den gesamten Drehzahlbereich regelbar
- Integration mehrerer Ventilatoren in ein Gebäudeleitsystem ist auch mit Sensorsteuerung möglich

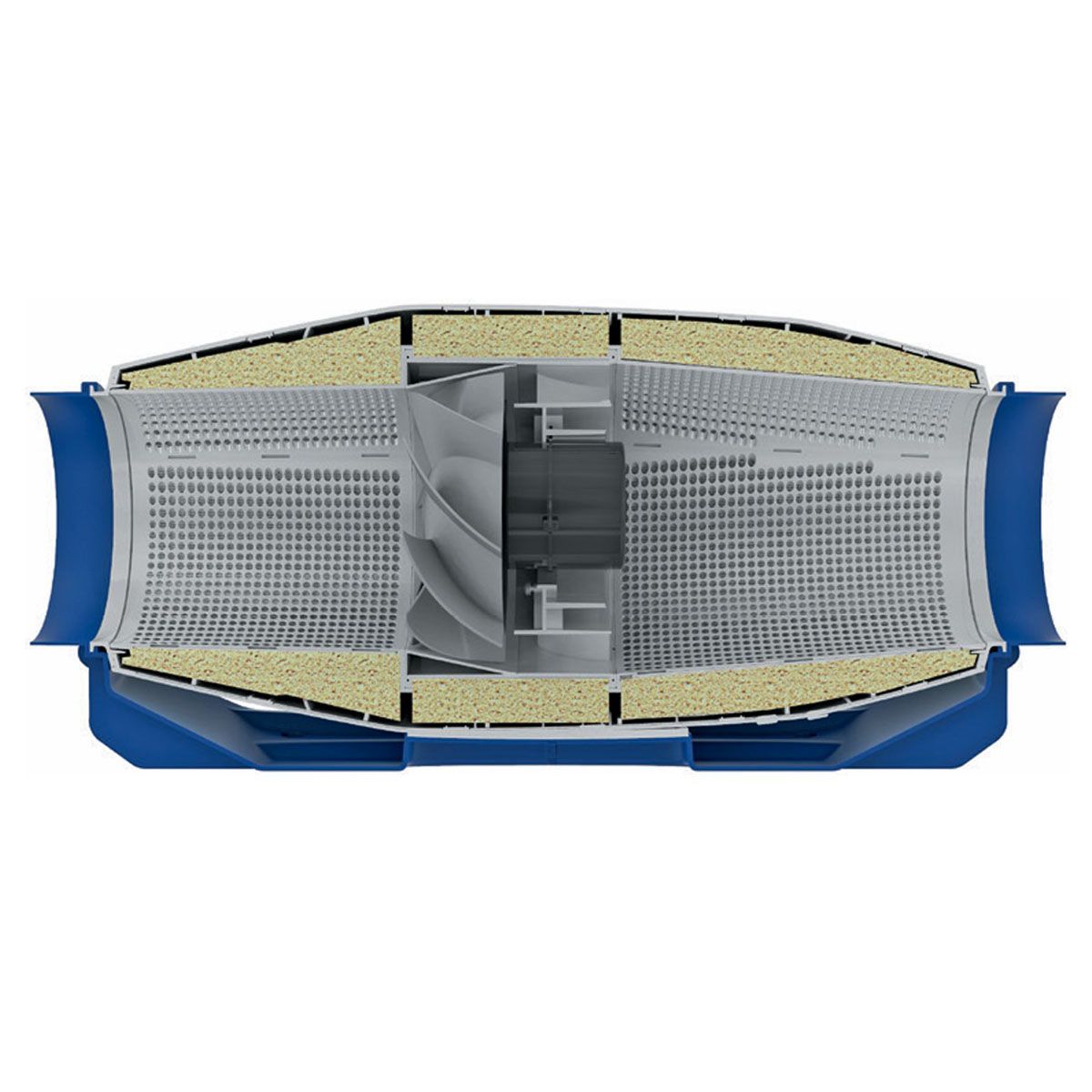

Aufbau
- Gehäuse besteht aus hochwertigem, langlebigem Kunststoff mit einer 50 mm dicken Schall- und Wärmedämmung aus Mineralwolle
- Speziallochung und Mineralwolleschicht sorgen für Schalldämmung über einen weiten Frequenzbereich
- Halbaxiales Laufrad aus hochwertigem Kunststoff
- Der Diffusor, das speziell konstruierte Laufrad und der Gleichrichter gewährleisten eine gleichmäßige Luftströmungsverteilung und vereinen eine hohe Luftförderleistung und hohen Druck bei niedrigem Geräuschpegel
Drehzahlregelung
- Die Drehzahlregelung erfolgt über ein externes 0–10 V Steuersignal, das von folgenden Quellen bezogen werden kann:
- einem eingebauten oder externen Drehzahlregler
- einer mit Sensoren ausgestattete Steuereinheit
- einem zentralen Gebäudemanagementsystem
- Leistungsregelung kann nach Temperatur, Druck, Rauch und anderen Steuerparametern erfolgen
- Entsprechend der Änderung einer Größe des Steuerungssignals wird auch die Drehzahl gesteuert und der EC-Motor liefert den erforderlichen Volumenstrom
- Ventilatoren können in ein Gebäudeautomationssystem integriert und darüber gesteuert werden. Auf diese Weise können mehrere Ventilatoren mit hoher Genauigkeit geregelt werden.
Motor
- Ventilatoren weisen hocheffi ziente, elektronisch kommutierte (EC) Gleichstrommotoren auf
- EC-Technik erfüllt die aktuellen Anforderungen an energieeffi ziente, kontrollierte Lüftung
- Energieverbrauch bei EC-Motoren ist bis zu 35 % niedriger als der von Asynchronmotoren
- EC-Motoren sorgen für eine optimale Steuerung im ganzen Drehzahlbereich des Ventilators und sind mit einem Überhitzungsschutz mit automatischem Neustart ausgestattet
- EC-Motor hat keine Schleif- und Verschleißteile wie Kommutatoren und Bürsten
- Diese Teile wurden durch eine wartungsfreie EC-Steuerplatine ersetzt
- Laufrad ist dynamisch ausgewuchtet
- Ventilator kann mit einer Stromversorgung von 50 Hz und 60 Hz betrieben werden
- maximale Drehzahl ist nicht von der Stromfrequenz abhängig
Montage
- Ventilatoren sind für den Anschluss an runde Lüftungsrohre konstruiert
- Ventilatorgehäuse ist mit Montagehalterungen für die Boden-, Wand- oder Deckenmontage ausgestattet
- Montage ist in einem beliebigen Winkel zur Ventilatorachse möglich
- Es muss ausreichender Zugang für Wartungsarbeiten berücksichtigt werden
- Anschluss an das Stromnetz und die Montage müssen gemäß den Anforderungen der Betriebsanleitung und dem Anschlussschema auf dem Klemmenkasten durchgeführt werden
- Zur Erhöhung des Luftvolumenstroms wird eine parallele Montage mehrerer Geräte empfohlen
- Zur Erhöhung des Betriebsdrucks wird eine Montage in Reihe empfohlen
Technische Daten:
| Kenndaten | |||||||
| Stutzen | 150/160 | ||||||
| Versorgungsspannung | 1~ 230 | V | |||||
| Frequenz | 50 | Hz | |||||
| Leistungsaufnahme | 55 | W | |||||
| Stromaufnahme | 0,49 | A | |||||
| Max. Förderleistung | 600 (167) | m³/h (l/s) | |||||
| Drehzahl | 3506 | min⁻¹ | |||||
| Geräuschpegel bei 3 m Entfernung | 38 | dBA | |||||
| Max. Fördermitteltemperatur | -25 bis +55 | °C | |||||
| Schutzart | IPX4 | ||||||
| Motorschutzart | IP44 | ||||||

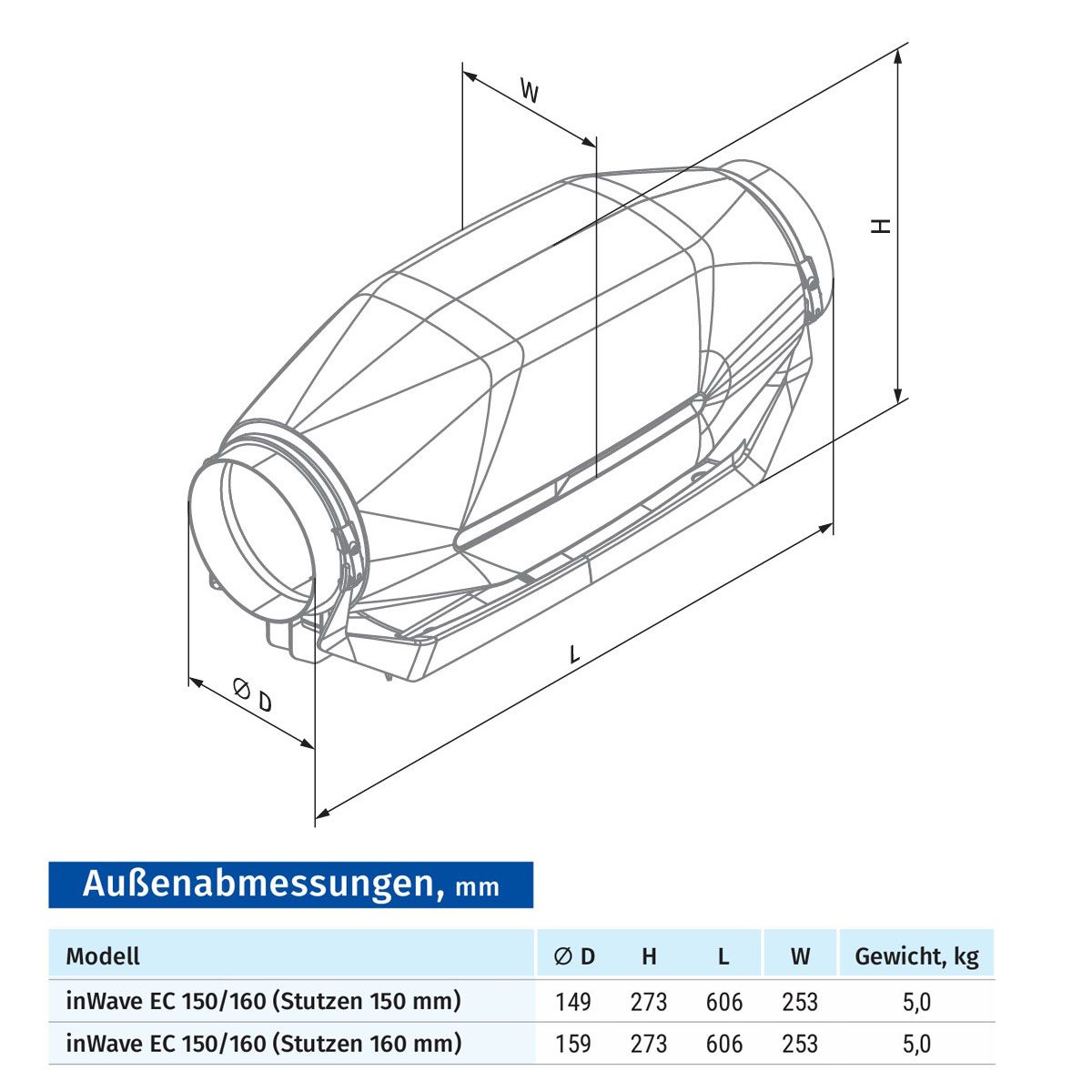

| Abmessungen (BxHxT) | 253 x 273 x 606 | mm | |||||
| Hersteller | Blauberg | ||||||
| Herst.-Art.-Nr. | 8087493 | ||||||
