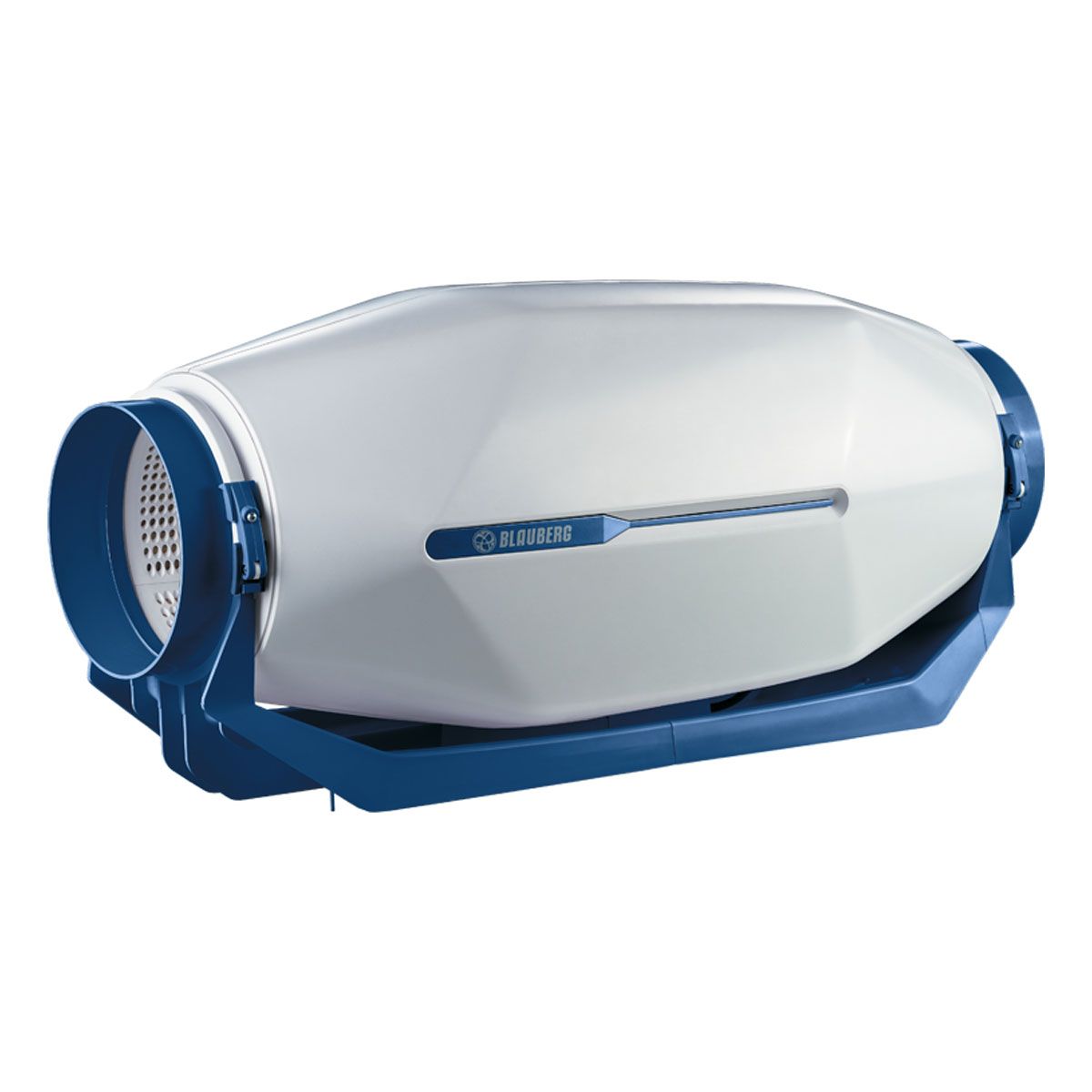

Blauberg InWave ES 100/125 max geräuschisolierter Halbaxial-Ventilator 8087486

Lieferumfang:

• 1 x Blauberg InWave ES 100/125 max 8087486

Beschreibung:

Anwendung

• Für Zu- und Abluftsysteme von Gewerbeund Industrieräumen, in denen ein niedriger Geräuschpegel benötigt wird
• Für Lüftungssysteme, bei denen ein höherer Druck, starker Luftstrom und niedriges Geräuschniveau benötigt wird

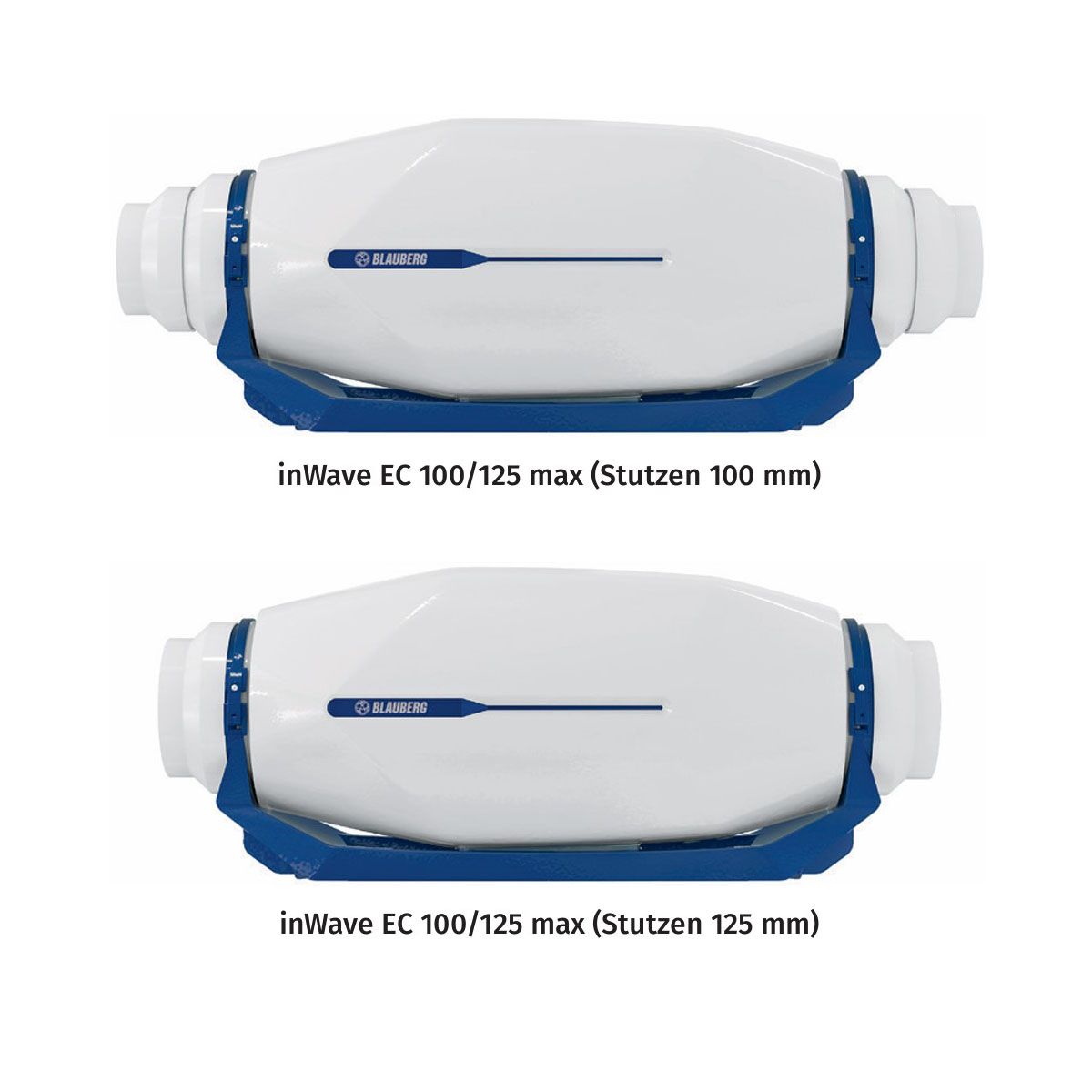

• Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 und 125 mm

Eigenschaften

• Rohrventilatoren inWave EC sind mit einem speziell entwickelten Gehäuse ausgestattet, das geräuscharmen Betrieb und hohe aerodynamische Eigenschaften gewährleistet
• vereinen die Vielseitigkeit und hohen Leistungsmerkmale von Axial- und Radialventilatoren
• erzeugen einen starken Luftstrom und hohen Druck, während sie die Effi zienz und Steuerbarkeit von EC-Motoren erreichen
• Lüftungsstufe ist über den gesamten Drehzahlbereich regelbar
• Integration mehrerer Ventilatoren in ein Gebäudeleitsystem ist auch mit Sensorsteuerung möglich

Aufbau

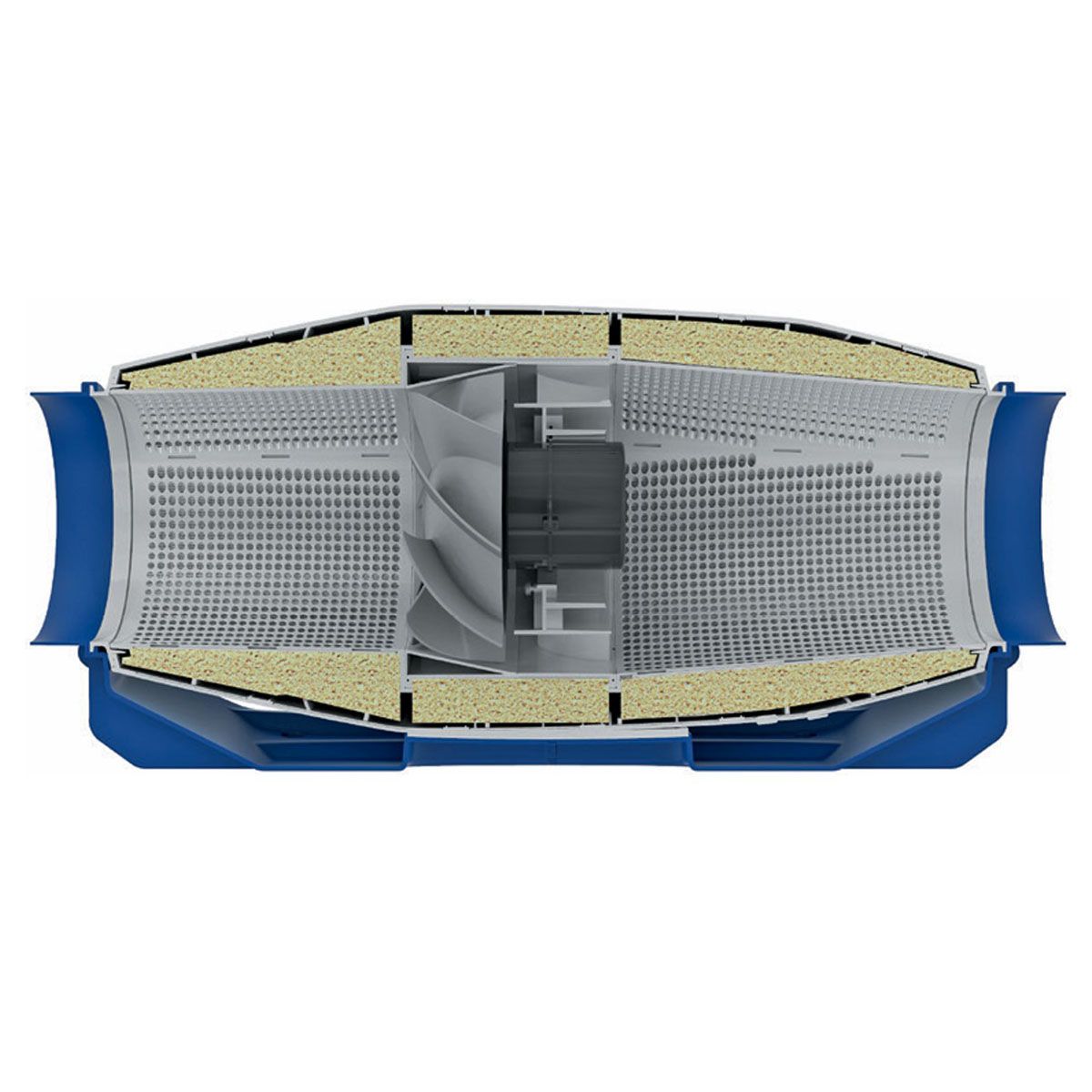

• Gehäuse besteht aus hochwertigem, langlebigem Kunststoff mit einer 50 mm dicken Schall- und Wärmedämmung aus Mineralwolle
• Speziallochung und Mineralwolleschicht sorgen für Schalldämmung über einen weiten Frequenzbereich
• Halbaxiales Laufrad aus hochwertigem Kunststoff
• Der Diffusor, das speziell konstruierte Laufrad und der Gleichrichter gewährleisten eine gleichmäßige Luftströmungsverteilung und vereinen eine hohe Luftförderleistung und hohen Druck bei niedrigem Geräuschpegel

Drehzahlregelung

• Die Drehzahlregelung erfolgt über ein externes 0–10 V Steuersignal, das von folgenden Quellen bezogen werden kann:
  • einem eingebauten oder externen Drehzahlregler
  • einer mit Sensoren ausgestattete Steuereinheit
  • einem zentralen Gebäudemanagementsystem
• Leistungsregelung kann nach Temperatur, Druck, Rauch und anderen Steuerparametern erfolgen
• Entsprechend der Änderung einer Größe des Steuerungssignals wird auch die Drehzahl gesteuert und der EC-Motor liefert den erforderlichen Volumenstrom
• Ventilatoren können in ein Gebäudeautomationssystem integriert und darüber gesteuert werden. Auf diese Weise können mehrere Ventilatoren mit hoher Genauigkeit geregelt werden.

Motor

• Ventilatoren weisen hocheffi ziente, elektronisch kommutierte (EC) Gleichstrommotoren auf
• EC-Technik erfüllt die aktuellen Anforderungen an energieeffi ziente, kontrollierte Lüftung
• Energieverbrauch bei EC-Motoren ist bis zu 35 % niedriger als der von Asynchronmotoren
• EC-Motoren sorgen für eine optimale Steuerung im ganzen Drehzahlbereich des Ventilators und sind mit einem Überhitzungsschutz mit automatischem Neustart ausgestattet
• EC-Motor hat keine Schleif- und Verschleißteile wie Kommutatoren und Bürsten
• Diese Teile wurden durch eine wartungsfreie EC-Steuerplatine ersetzt
• Laufrad ist dynamisch ausgewuchtet
• Ventilator kann mit einer Stromversorgung von 50 Hz und 60 Hz betrieben werden
• maximale Drehzahl ist nicht von der Stromfrequenz abhängig

Montage

• Ventilatoren sind für den Anschluss an runde Lüftungsrohre konstruiert
• Ventilatorgehäuse ist mit Montagehalterungen für die Boden-, Wand- oder Deckenmontage ausgestattet
• Montage ist in einem beliebigen Winkel zur Ventilatorachse möglich
• Es muss ausreichender Zugang für Wartungsarbeiten berücksichtigt werden
• Anschluss an das Stromnetz und die Montage müssen gemäß den Anforderungen der Betriebsanleitung und dem Anschlussschema auf dem Klemmenkasten durchgeführt werden
• Zur Erhöhung des Luftvolumenstroms wird eine parallele Montage mehrerer Geräte empfohlen
• Zur Erhöhung des Betriebsdrucks wird eine Montage in Reihe empfohlen

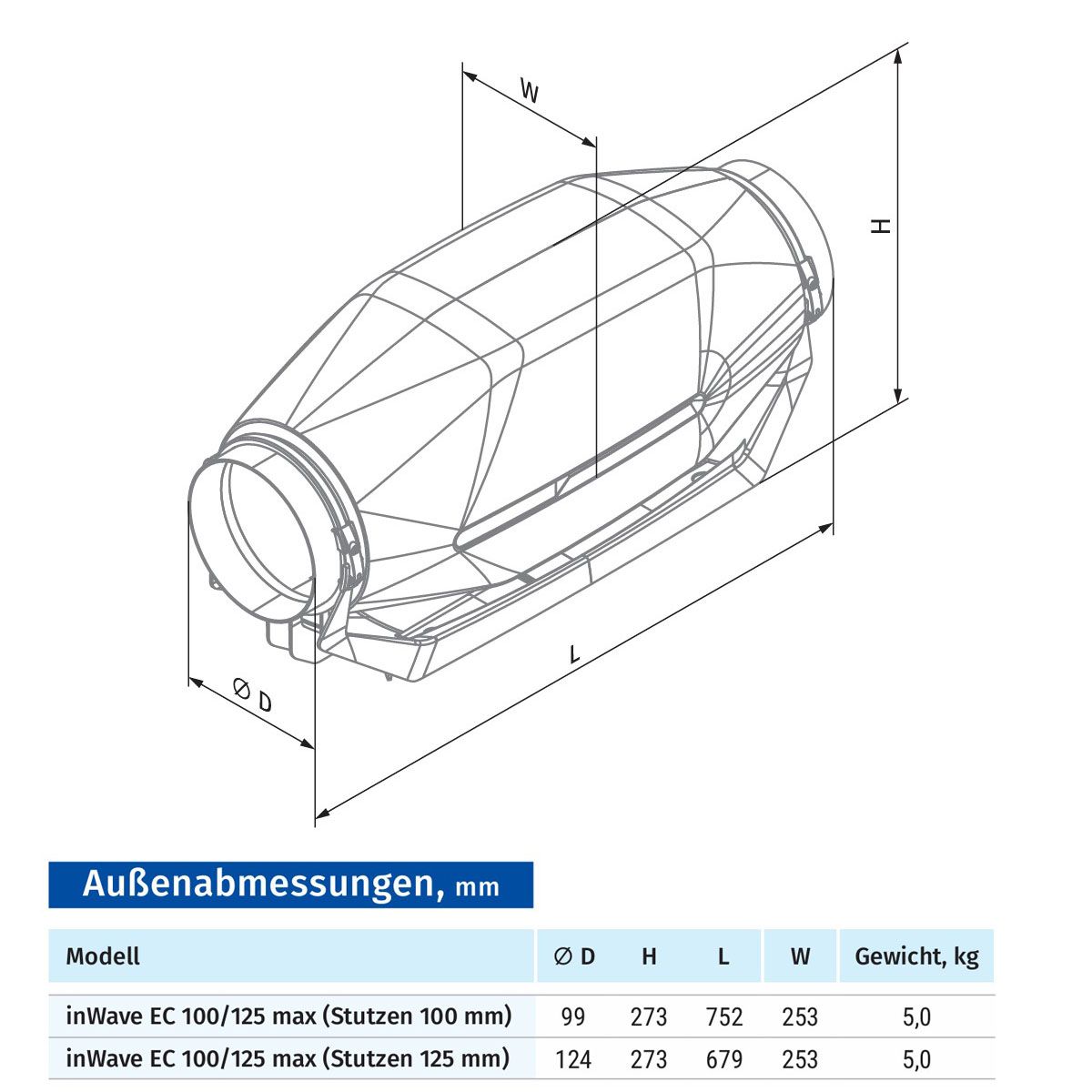

Technische Daten:
