Helios KWL EC 45 EcoVent Verso Lüftereinheit Set 03011 für Hutschiene
inkl. MwSt.
Paketversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 7 - 14 Tage
- Artikel-Nr.: 10008604
- Herstellernummer: 03011
Produktinformationen "Helios KWL EC 45 EcoVent Verso Lüftereinheit Set 03011 für Hutschiene"

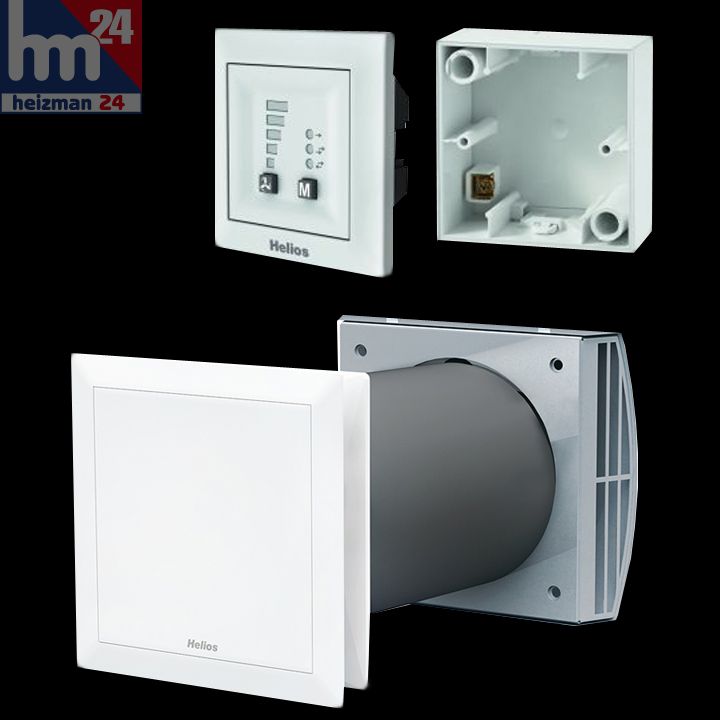

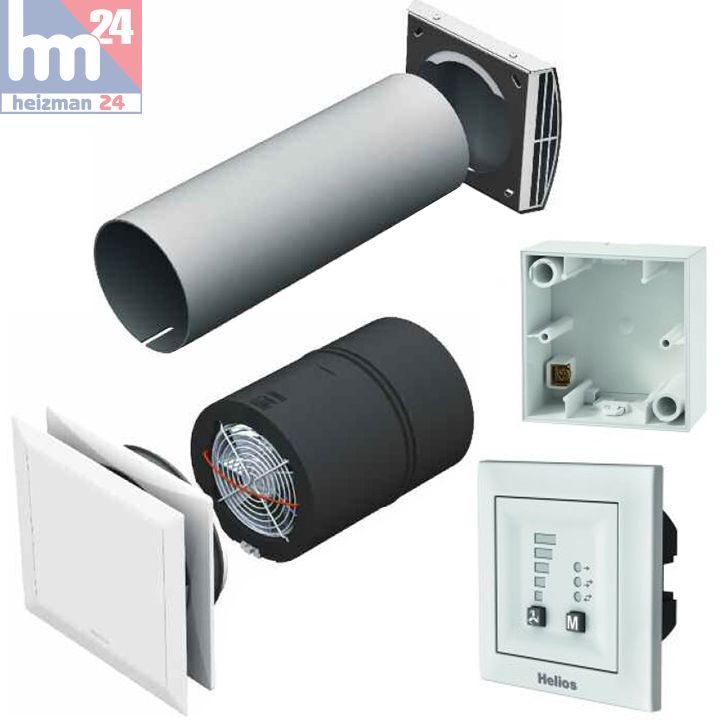

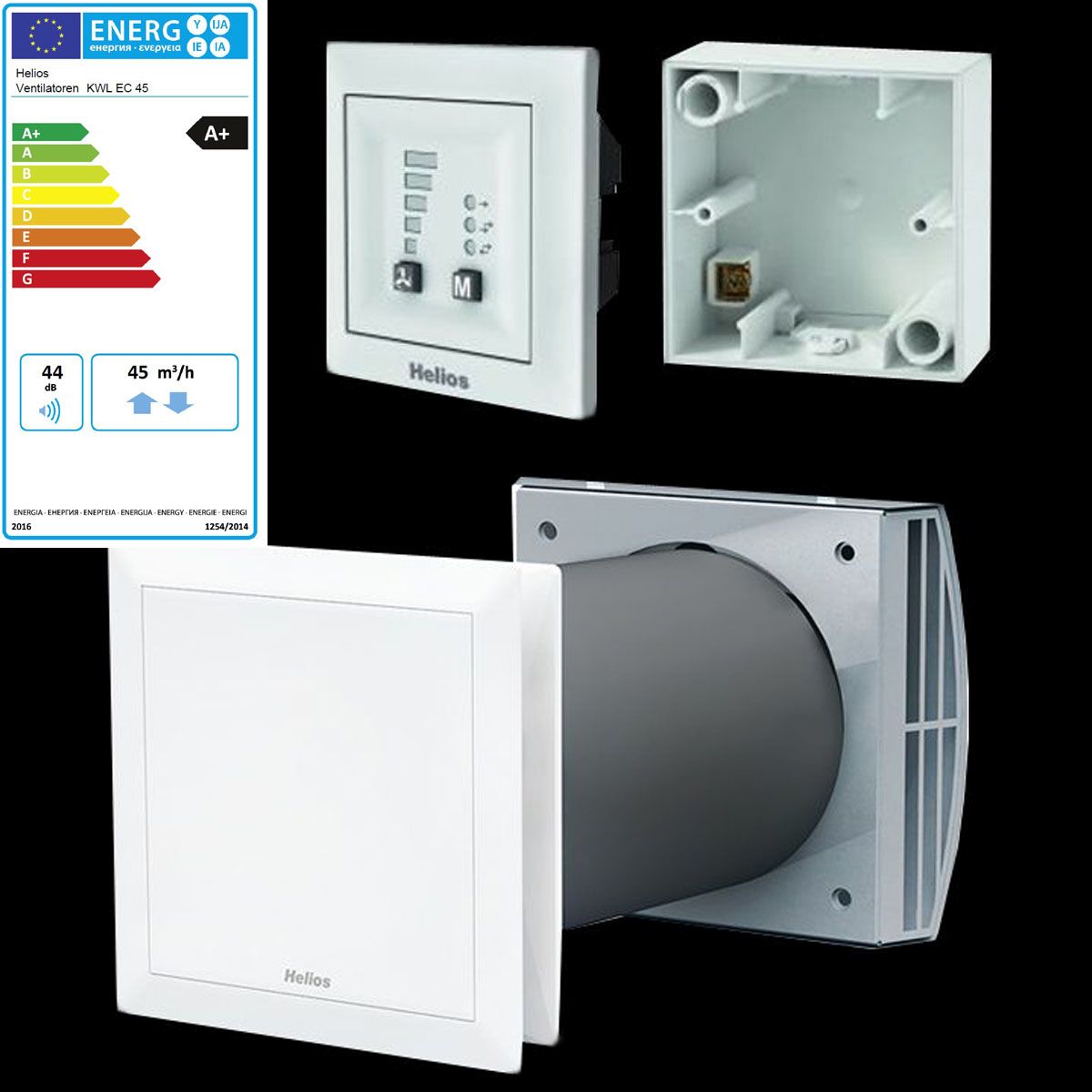

Lieferumfang:
- Helios KWL EC 45 EcoVent Verso Lüftereinheit
- Helios KWL 45 RSF Rohbauset
- Helios KWL 45 STS-HS Steuerung kpl. Bedienelement
- Helios KWL-APG Aufputzgehäuse
- Helios KWL 45 EM Erweiterungsmodul (optinal)
- Helios KWL 45 SNH Schaltnetzteil (optional)
Lüftereinheit:
- EcoVent Verso - Geräteeinheit
- dezentrales Lüftungsgerät mit Wärmerückgewinnung
- bestehend aus keramischem Wärmespeicher, Strömungsgleichrichter, Insektenschutzgitter, EC-Axialventilator mit Schutzgitter und Auszugshilfe und EPP-Grundkörper inkl. verschließbarer Kunststoff-Design-Innenblende mit integriertem Filter

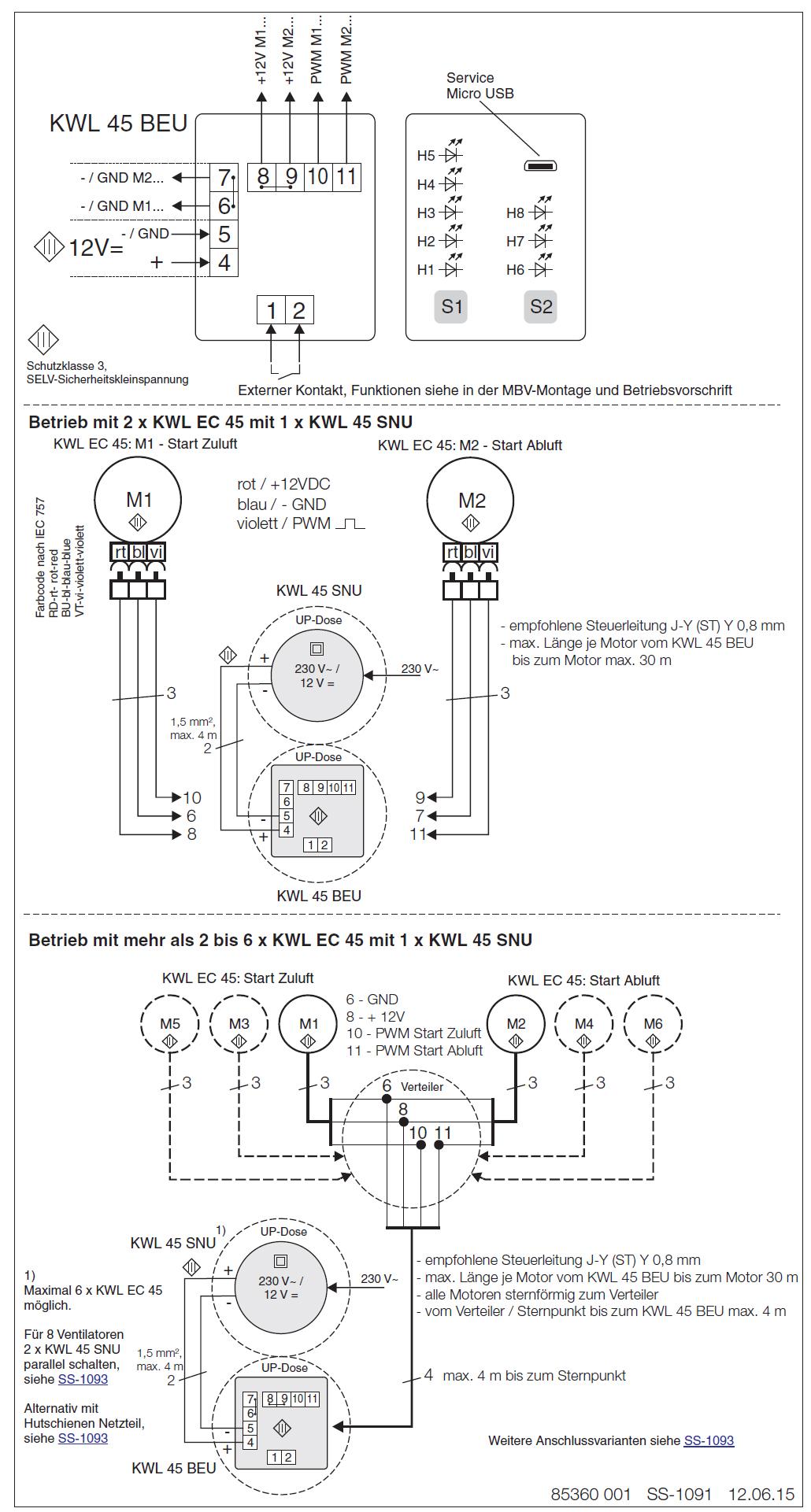

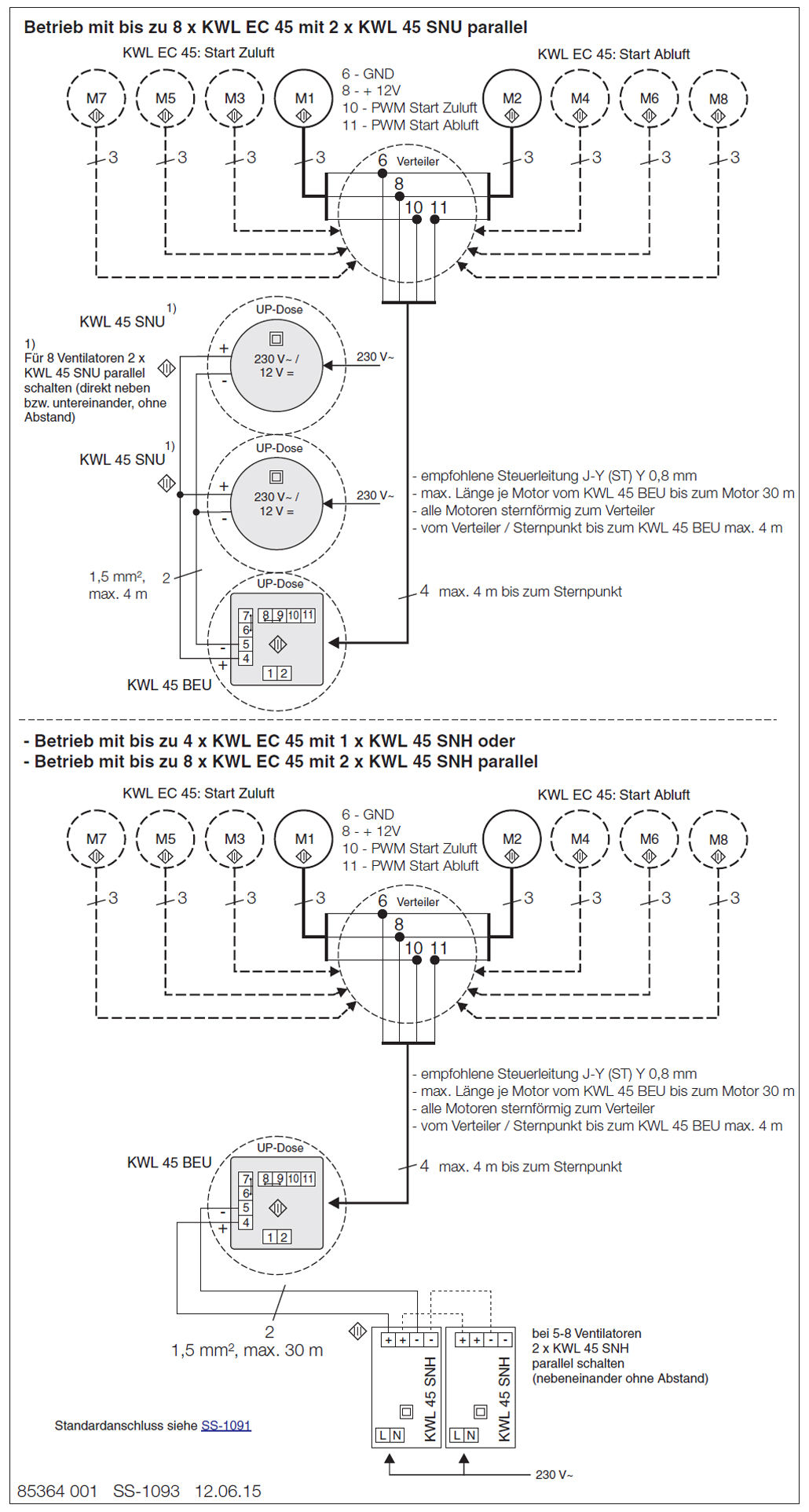

Schaltplan:
Technische Daten:
- Ist Druck: statisch
- Wärmebereitstellungsgrad: bis 88%
- Betriebsarten: WRG, Querlüftung, Zuluft
- Luftleistung (Stufen): 14 / 24 / 32 / 37 / 45 m3/h
- Spannungsversorgung: 12 V / 1 ph / 50 Hz
- Strom ungeregelt: 0,08 A
- Leistungsaufnahme: 1,6 / 2,1 / 2,8 / 3,4 / 4,5 W
- Schalldruck LPA: 14 / 21 / 27 / 29 / 34 dB(A)
- Schalldämmung: 44 dB
- Wandstärken min.: 300 mm
- Max. Temp.: 40 °C
- Anschlußschemanr.: 1091
- Gewicht: 4,30 kg
- Typ: KWL EC 45
- Artikel-Nr.: 03011

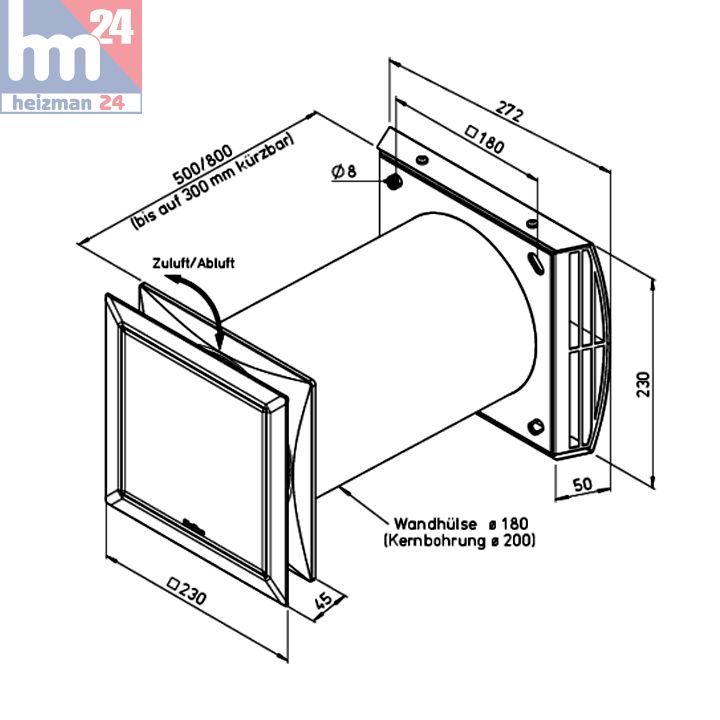

Rohbauset:
- EcoVent Verso Rohbauset Fassade
- zu dezentralem Lüftungsgerät mit Wärmerückgewinnung
- Wandeinbauhülse DN 180 aus Polypropylen
- Notwendige Kernbohrung: DN 200
- Länge: 500 mm
- 2 Putzdeckel für innen und außen
- EPP-Keile zur Fixierung der Wandhülse mit Gefälle für sichere Kondensatableitung
- 2-teiliger Edelstahl Fassadenblende mit aufgeklebter Dichtung
- Typ: KWL 45 RSF
- Artikel-Nr.: 03005
Steuerung kpl. Bedienelement:
- EcoVent Verso Steuerungsset
- Bedienelement (UP-Montage)
- mit Schaltnetzteil für Schaltschrank-Hutschiene
- zu dezentralem Lüftungsgerät mit Wärmerückgewinnung
- Elektrische Sicherheit nach DIN EN 60335-1
- Stromversorgung pro HS-Netzteil: Max. 4 Geräteeinheiten KWL EC 45
- 2-Tasten-Bedienung für: 5 Lüftungsstufen, 3 Betriebsarten (WRG, Querlüftung, Zuluftbetrieb), externer, potentialfreier Kontakt zur Aktivierung von: Standby, Querlüftung, Zuluft- oder Partybetrieb
- Filterwechselanzeige, USB-Schnittstelle zur Konfiguration über PC und Speicherung der Einstellungen, Einbindung von Abluftventilatoren über das Erweiterungsmodul KWL 45 EM (Artikel-Nr.: 3012)
- Typ: KWL 45 STS-HS
- Artikel-Nr.: 03007
Aufputzgehäuse:
- Robustes Gehäuse
- zur Aufputzmontage
- für 3-Stufen-Schiebeschalters KWL-BE und Komfort-Bedienelement KWL-BEC, sowie des EcoVent Verso Bedienelements
- Typ: KWL-APG
- Artikel-Nr.: 04270
Erweiterungsmodul optinal:
- EcoVent Verso Erweiterungsmodul
- zur Nutzung des potentialfreien Kontakts
- ermöglicht den kombinierten Betrieb einer Abluftanlage z. B. nach DIN 18017, T3 mit den dezentralen Lüftungsgeräten EcoVent Verso
- Typ: KWL 45 EM
- Artikel-Nr.: 03012

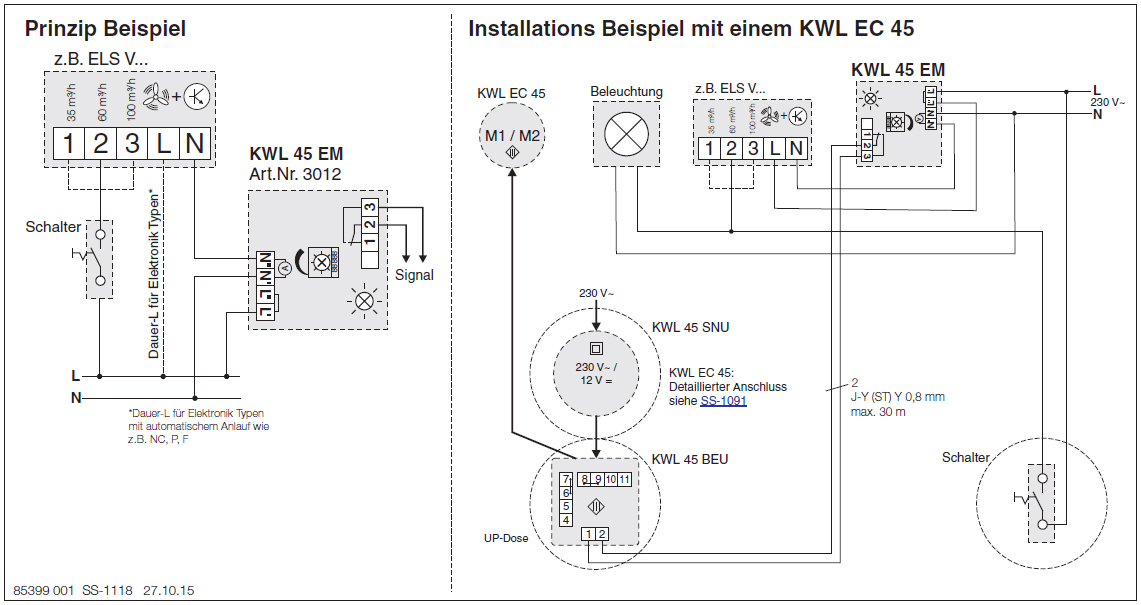

Schaltplan:
Schaltnetzteil optional:
- für Hutschiene
- zur Erweiterung des Steuerungssets KWL 45 STS-HS
- auf bis zu 8 Geräteeinheiten des EcoVent Verso
- Eingang: 230 V AC, 50/60 Hz,
- Ausgang: 12 V DC / 1,5 A bei Montage im Verteilerkasten (2 TE)
- Ausgangsspannung nach SELV Schutzklasse III
- Elektrische Sicherheit nach DIN EN 60335-1
- Typ: KWL 45 SNH
- Artikel-Nr.: 03001
Herstellerinformationen:
Helios Ventilatoren GmbH + Co KG
Lupfenstraße 8
78056 Villingen-Schwenningen
Deutschland
E-Mail: info@heliosventilatoren.de
