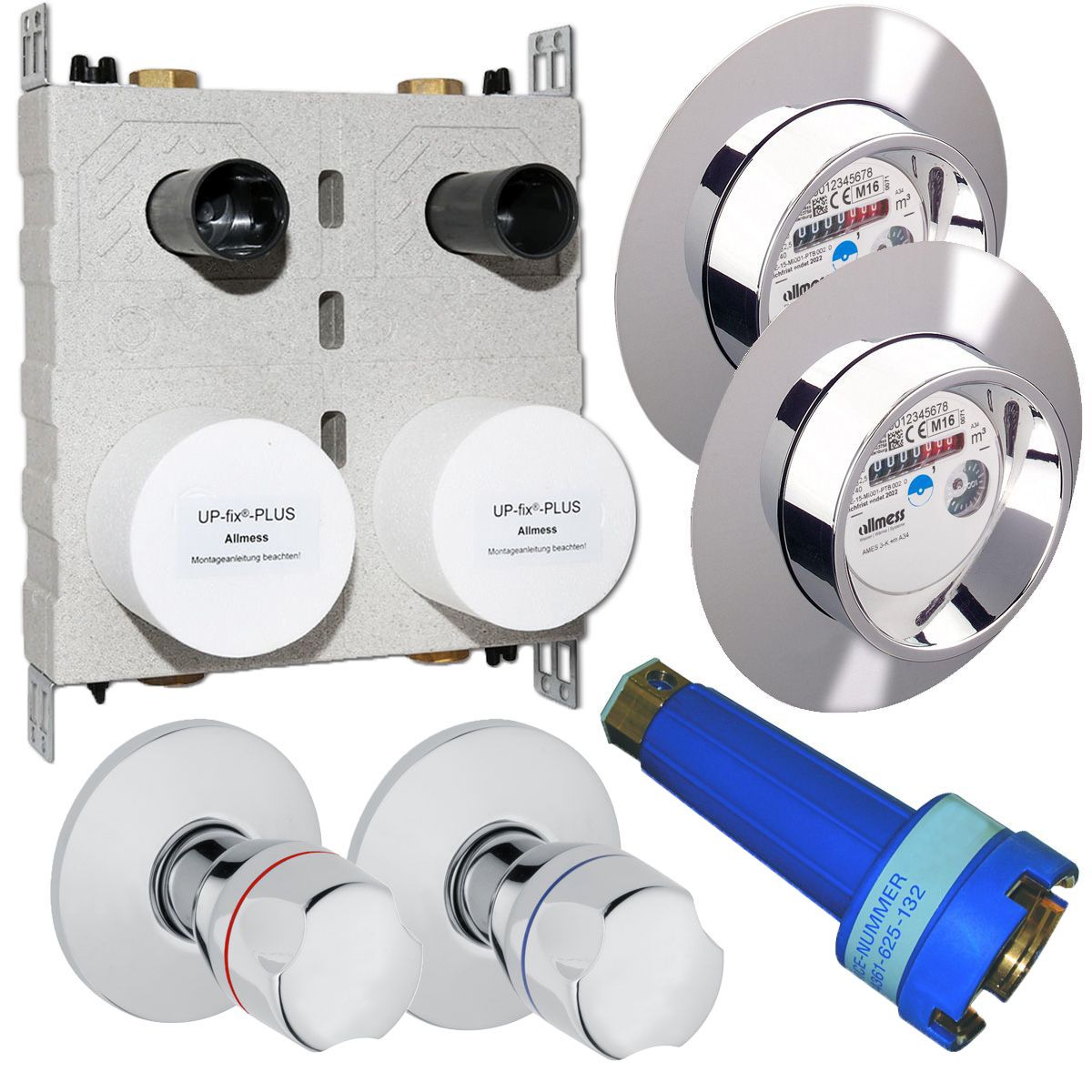

Wittigsthal UP Set Montageblock UP-fix-Plus Duo inkl. Wasserzähler mit Ventil Warm- u. Kaltwasser

Lieferumfang:

• 1 x Wittigsthal Wasserzählermodul
• 2 x Allmess Messkapselzähler Warm- / Kaltwasser
• 1 x Ventil Warmwasser
• 1 x Ventil Kaltwasser
• 1 x Allmess Montageschlüssel

Beschreibung:

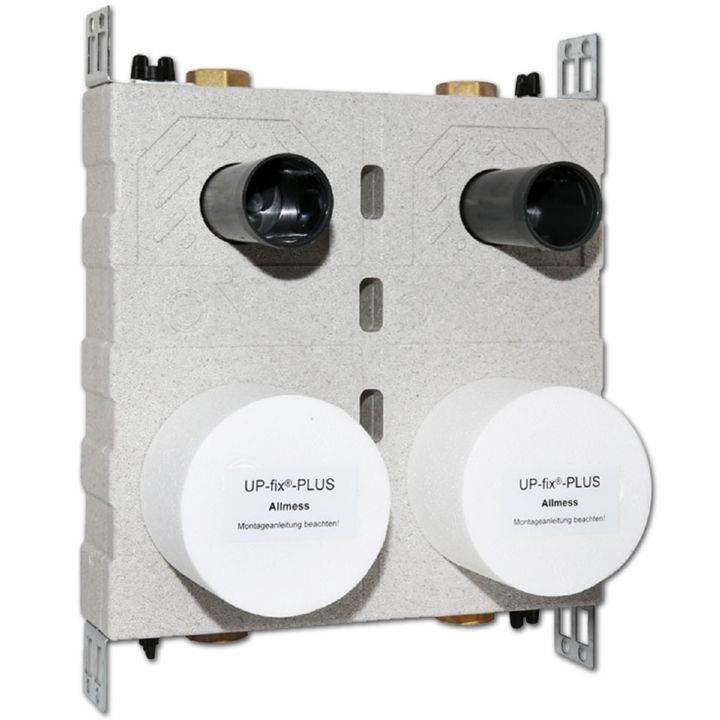

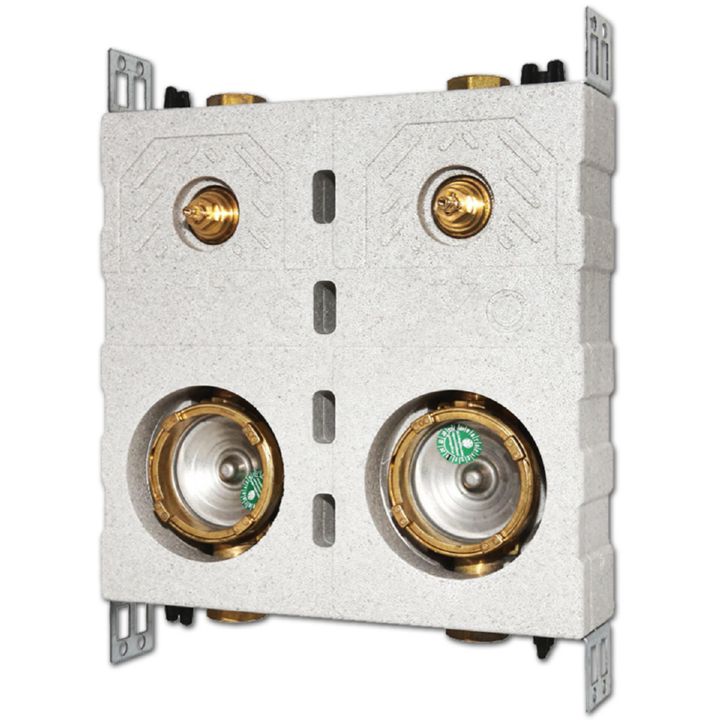

Wasserzählermodul:

• der Klassiker unter den Wasserzählermodulen
• für Wasserzählerstrecke Allmess komplett in UBA-konformen Messing
• für Unterputzventil (DIN-DVGW-geprüft) und Wasserzählerunterteil aller gängigen UP-Wasserzählerfabrikate bis Qn 1,5m³/h
• Polystyrolgehäuse EPS mit Flammhemmer B1 nach DIN4102
• Material: EPS mit HBCD - Hexabromcyclododecan
• hergestellt nach gültiger novellierter TrinkwV (Stand 02.08.2013), DIN 50930-6, DIN 1988, DIN EN 15664-1, DIN EN 15664-2 sowie nach Vorgabe des Umweltbundesamtes gemäß Mitteilung Nr. 45/2013
• erfüllt die Anforderungen der EnEv 2014
• anschlussfertig vormontiert und dichtgeprüft sowie schall- und wärmeisoliert
• mit Bauschutzkappen versehen
• inkl. Universalmontagewinkel
• universelle Anschlussmöglichkeiten

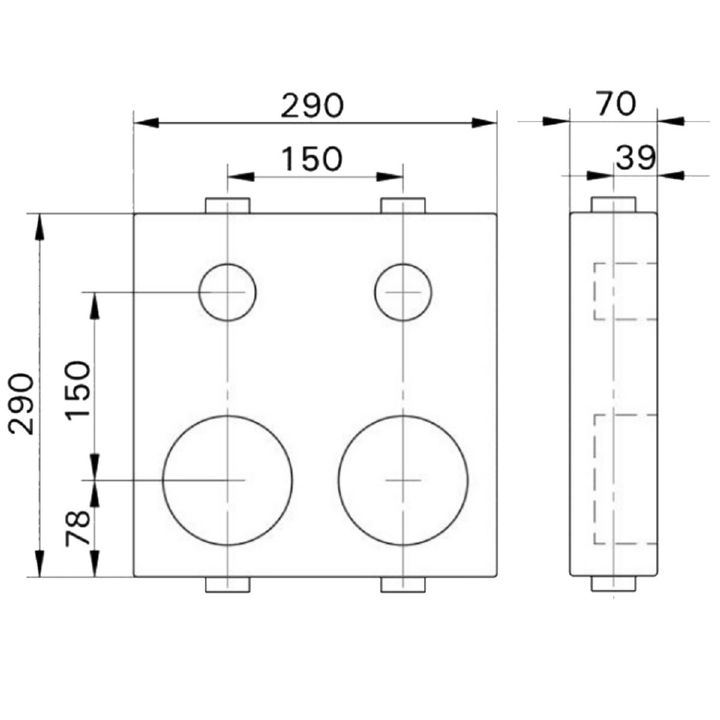

• Anschlüsse: 3/4" IG
• Streckenabstand: 150 mm
• Spindelmaß: 150 mm
• Wärmeleitfähigkeit: 0,030 W/(mK) nach DIN 52612
• Prüfzeichen/Baustoffklasse: PA-III 2.2744 - B1 nach DIN4102 Ventil DIN-DVGW und schallschutzgeprüft
• Breite: 290 mm
• Höhe: 290 mm
• Tiefe: 70 mm
• Gewicht ca.: 2,9 kg
• Serie: UP-fix-Plus
• Hersteller: Eisenwerk Wittigsthal GmbH
• Artikel-Nr.: 4251795200052

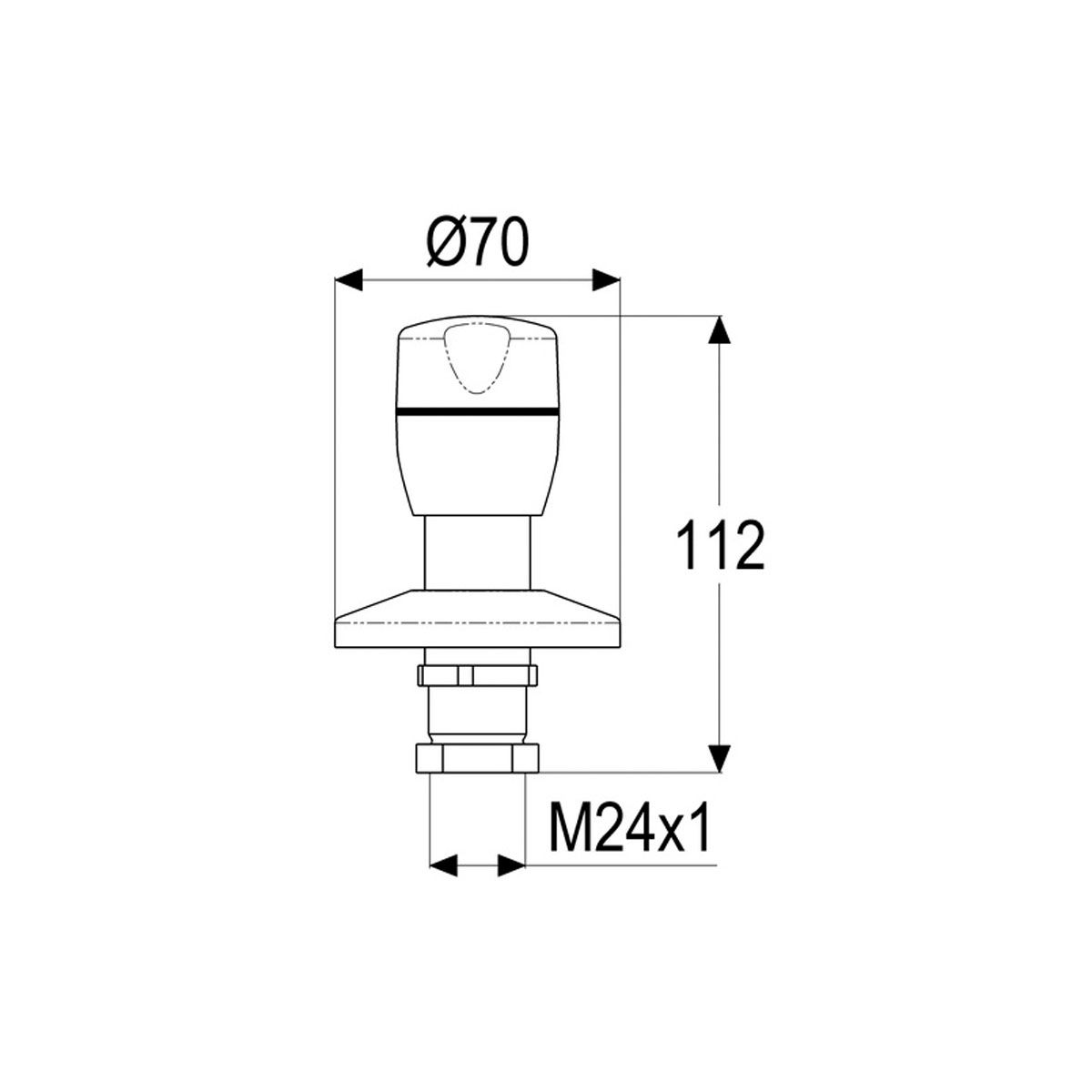

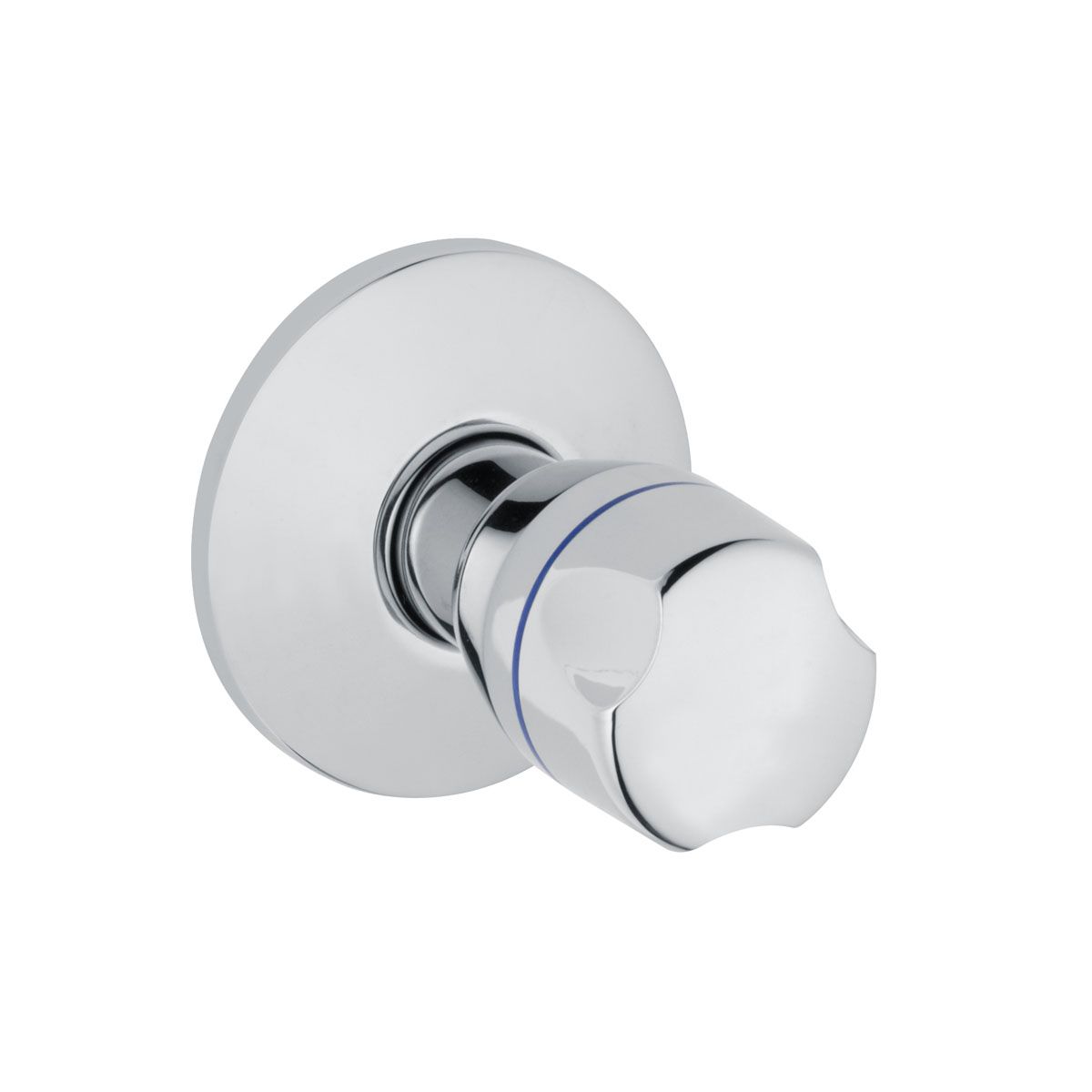

Ventil:

• Unterputzventil Kaltwasser
• Markierung blau (Kaltwasser)
• Markierung rot (Warmwasser)
• Material Griff: Kunststoff verchromt
• Material Fertigmontageset: Messing verchromt
• Hersteller: heizman24
• Artikel-Nr. Kaltwasser: 7805916
• Artikel-Nr. Warmwasser: 7805917

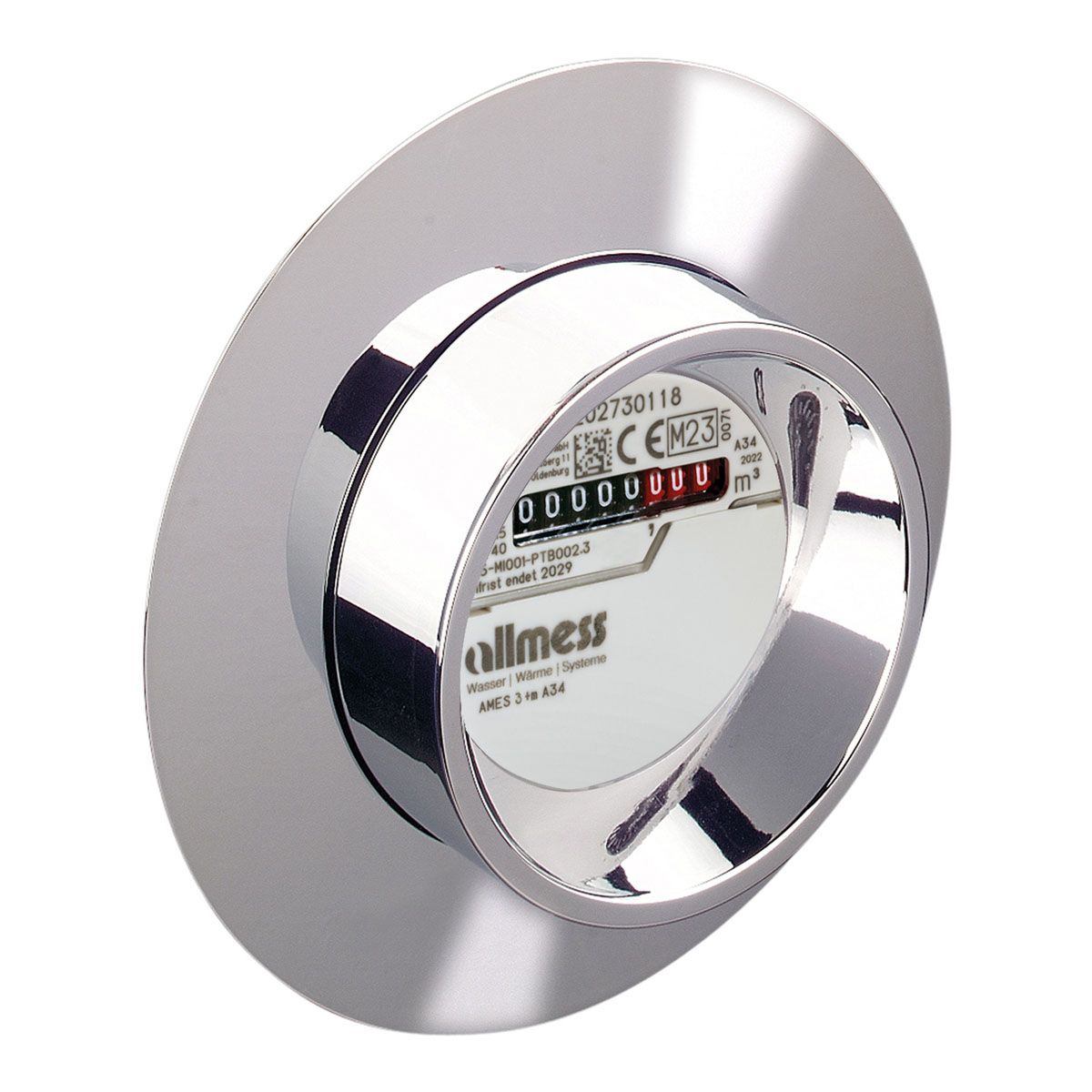

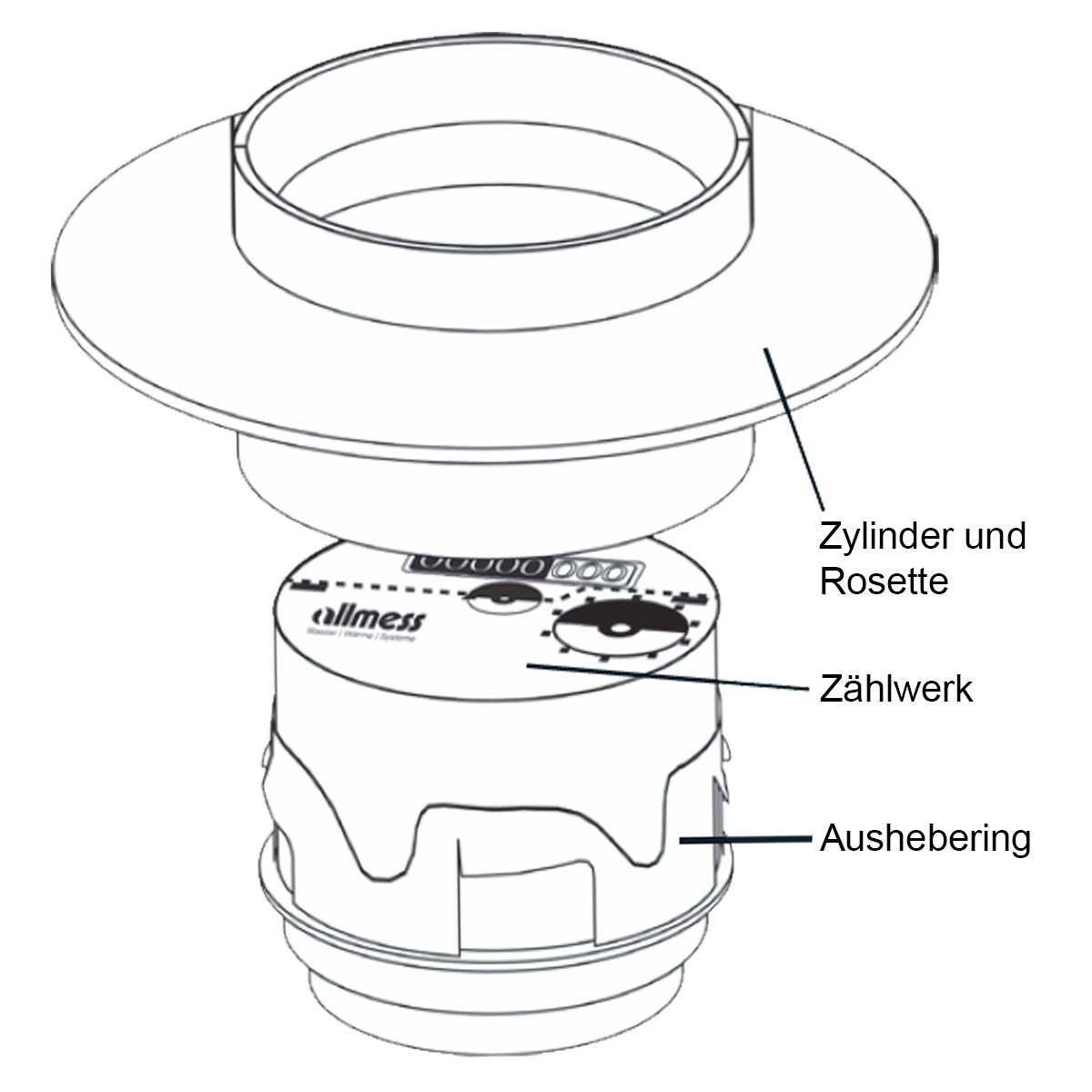

Messkapselzähler:

• Einstrahl-Flügelrad Messkapselzähler inkl. Beglaubigung (geeicht)
• für horizontale und vertikale Montage zugelassen nach MID
• Volltrockenläufer mit Metall/Saphir-Flügelradlagerung
• mit um 360° drehbaren modularem Zählwerk
• serienmäßig vorbereitet für die nachträgliche Ausrüstung mit Kommunikationsmodulen (Funkmodul EquaScan, wM-Bus, M-BUS-Modul und Impulsmodul)
• komplett mit verchromten Zylinder und verchromter, runder Schubrosette Ø 140 mm für großen Putzausgleich, O-Ring-Dichtung und drahtloser FIX-Plombe
• Schnittstellenkennzeichnung A34 gemäß DIN EN ISO 4064-4
• mit DVGW Zertifikat
• mit Aushebering zum Einsatz im MK-System
• Zulässige Dauerbelastung Q3: 2,5 m³/h
• Durchflusskennwert kv: 3,125 m³/h
• Messbereich Ratio (Zulassung): R80 H / R50 V
• Anschluss: DN 15
• Universeller Temperaturbereich: 0,1 bis 90 °C
• Gewicht: 0,492 kg
• Serie: UP 6000
• Hersteller: Allmess
• Artikel-Nr.: 0201932206

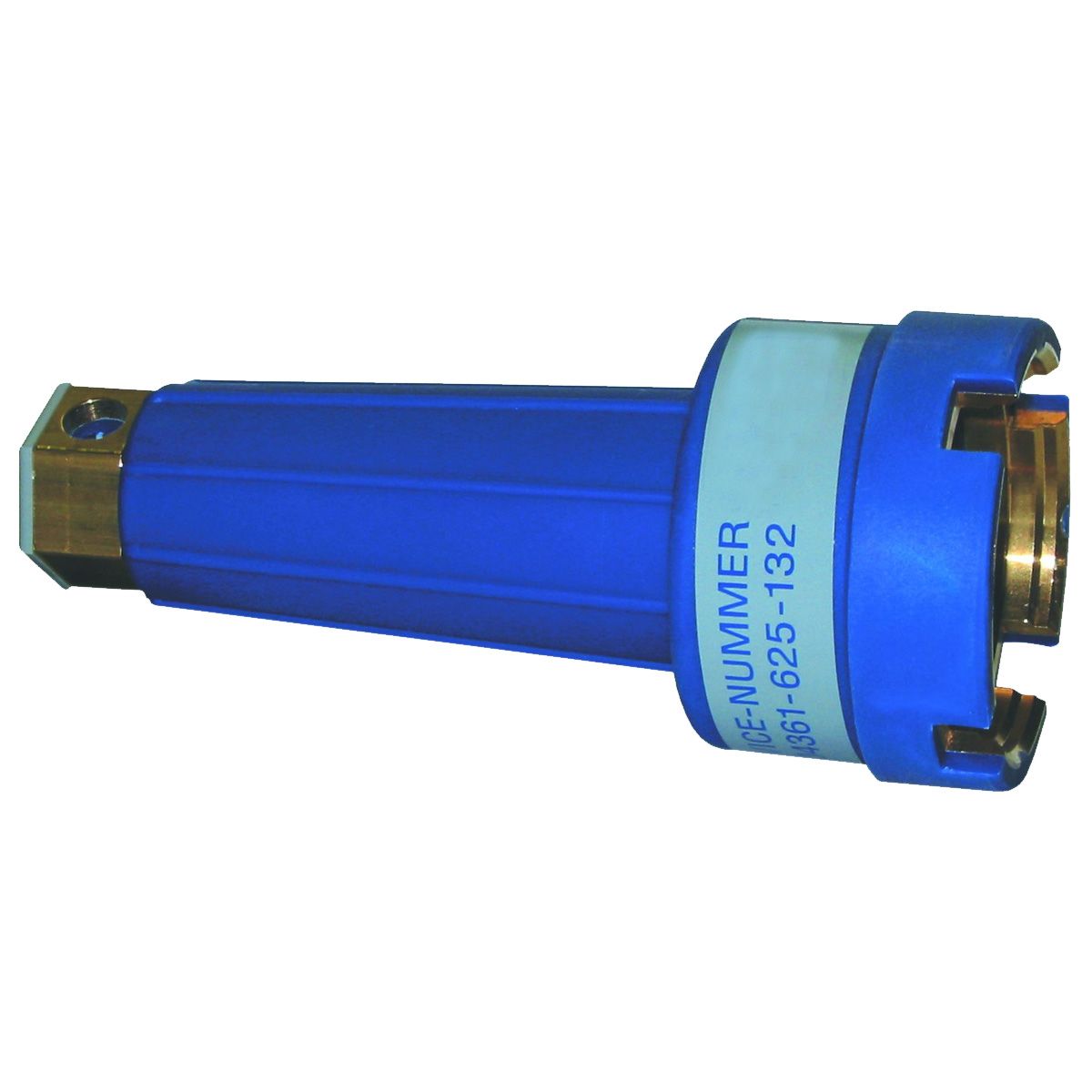

Montageschlüssel:

• aus Kunststoff mit Messingeinsatz
• zur Montage und Demontage von Messkapeselzähler
• für die Wasserzählersysteme UP 6000, Koax 2, UniKoax und MK
• Gewicht: 0,49 kg
• Serie: MS-MK
• Hersteller: Allmess
• Artikel-Nr.: 4037
