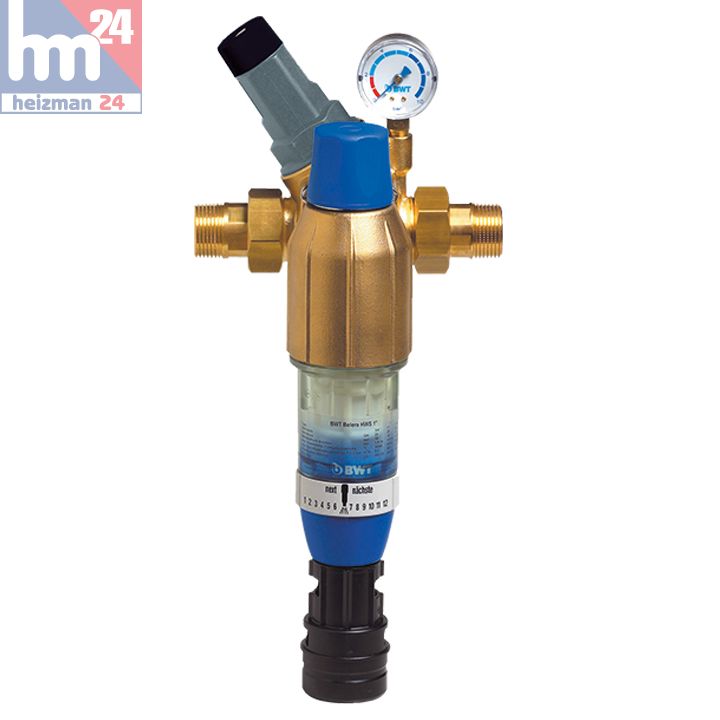

BWT Hauswasserstation Bolero DN 20 inkl. Druckminderer 10369

Lieferumfang:

• Kopfteil aus Messing
• Anschlussmodul
• Klarsichtzylinder mit Filterelement
• Datumsring zum Einstellen des nächsten Rückspüldatums
• HT-Anschluss für Spülwasser
• Drehknopf für Rückspülung
• Hinterdruckmanometer
• Federhaube
• Anzeige für Hinterdruckeinstellwert
• Feststellschraube
• Drehknopf für Druckminderer

Beschreibung:

• zur Filtration von Trink- und Brauchwasser
• schützt die Wasserleitungen und die daran angeschlossenen  Wasser führenden Systemteile vor Funktionsstörungen und Korrosionsschäden durch Fremdpartikel wie Rostteilchen, Späne, Sand, Hanf etc.
• nicht einsetzbar zur Filtration von Teilchen größer 2 mm Durchmesser, chemikalienbehandelten Kreislaufwässern, Prozesswasser und Kühlwasser für Durchlaufkühlungen
• bei Wässern mit groben Schmutzpartikeln einen Grobschmutzabscheider vorschalten
• für Öle, Fette, Lösungsmittel, Seifen und sonstige schmierende Medien ist der Filter nicht geeignet, ebenso nicht zur Abscheidung wasserlöslicher Stoffe

Funktion:

• das Rohwasser strömt durch den Rohwassereingang in den Filter ein und dort von innen nach außen durch das Filterelement zum Reinwasseraustritt
• dabei werden Fremdpartikel > 90 μm an der Innenseite des Filtergewebes zurückgehalten
• Filterelement muss durch Rückspülen in regelmäßigen Abständen gereinigt werden
• Drehknopf ist mit einer Rutschkupplung ausgestattet (bei zu starkem Drehen überspringt eine Raste und verhindert somit eine Beschädigung des Verschlusssystems)
• Rückspülung: dabei werden die am Filtergewebe haftenden Teilchen abgesaugt und ausgespült
• Druckminderer: hält den eingestellten Hinterdruck annähernd konstant, auch wenn der Vordruck schwankt

Voraussetzung für Funktion und Gewährleistung:

• Filter bedürfen einer regelmäßigen Funktionsüberwachung, Wartung und dem Austausch von funktionsrelevanten Teilen nach bestimmten Zeitintervallen.
• Die Wartungsintervalle entnehmen Sie bitte der Einbau- und Bedienungsanleitung.

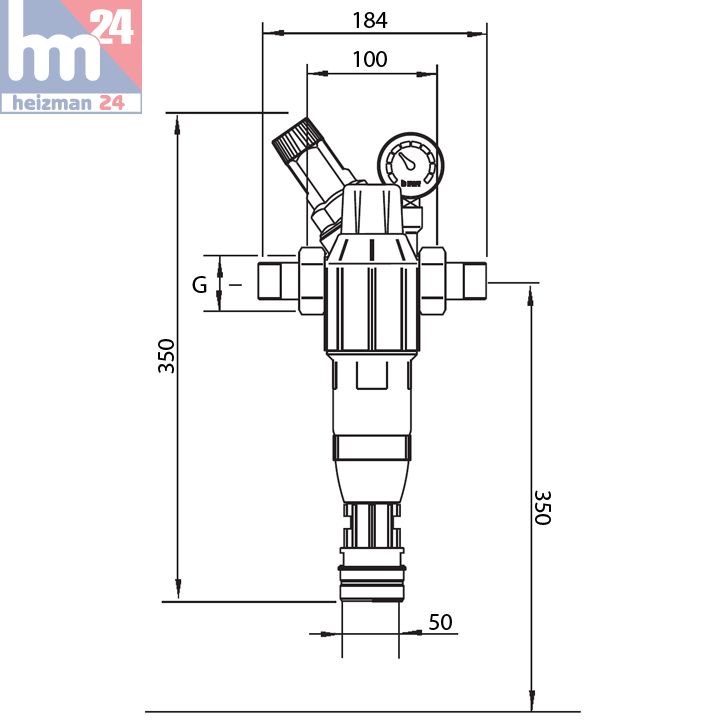

Technische Daten:

• Anschluss: Modul
• Anschlussnennweite: DN 20 (G 3/4")
• Durchflussleistung bei Δp = 0,2 bar: 3,0 m3h
• Durchflussleistung bei Δp = 0,5 bar: 4,0 m3h
• Ausgangsdruck nach Druckminderer: 2 - 6 bar
• Durchlassweite, untere / obere: 90 / 110 μm
• Nenndruck (PN): 16 bar
• Wasser- / Umgebungstemperatur, min./max.: 5 - 30 / 5 - 40 °C
• HT-Anschluss Durchmesser: 50 mm
• Gewinde Überwurfmutter: G 1 1/4"
• Serie: Bolero
• Betriebsgewicht ca.: 3,3 kg
• Artikel-Nr.: 10369
