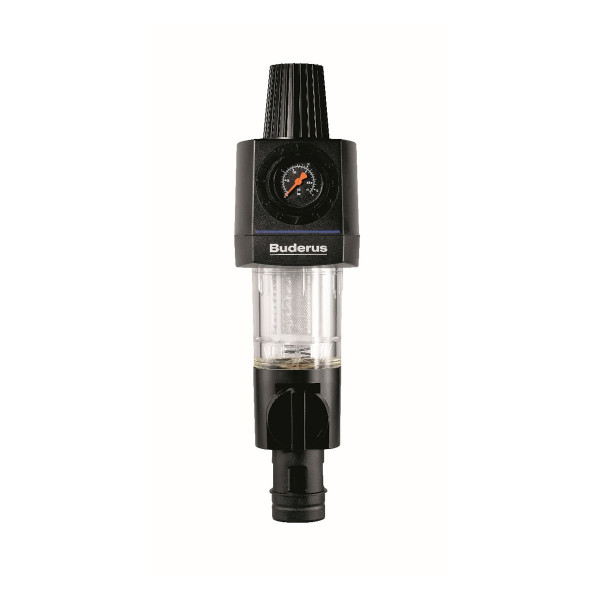

Buderus 7738306435 Logafix Filterkombination 1 1/4'' Rückspüleinfilter & drehbares Anschlussstück
- Artikel-Nr.: 10021962
- Herstellernummer: 7738306435
Produktinformationen "Buderus 7738306435 Logafix Filterkombination 1 1/4'' Rückspüleinfilter & drehbares Anschlussstück"
Lieferumfang:
- Gehäuse aus hochwertigem Kunststoff mit Manometer
- Rückspülbarer Feinfilter aus nicht rostendem Stahl
- Rückspülgriff
- Abdeckungen
- Schlüssel für Filtertasse und Federhaube
- Klarsicht-Filtertasse aus hochwertigem Kunststoff
- Kugelventil aus Kunststoff mit Ablaufanschluss und Belüftungsöffnungen
- Memory-Ring
- Anschlussstück DA74C
- Innensechskantschlüssel SW6
- Druckminderer mit entlastetem Einsatzventil
- Ringschlüssel
- Montagezubehör
- Federhaube aus Kunststoff
Abmessungen Filter ohne Anschlussstück:
- Höhe H: 415 mm
- Breite: 110 mm
- Tiefe b: 150 mm
Einbaulänge Anschlussflansch:
| Anschlussgröße | 3/4'' | 1'' | 1 1/4'' |
|---|---|---|---|
| L (mit Verschraubung) | 158 mm | 179 mm | 197 mm |
| I (ohne Verschraubung) | 90 mm | 100 mm | 105 mm |
Beschreibung:
- Rückspülung der gesamten Filterfläche
- kraftvoller, gebündelter Wasserstrahl mittels Impellertechnik
- ohne Unterbrechung der Wasserversorgung
- Dichtungung aus NBR
- max. Betriebstemperatur: 30°C
- max. Vordruck: 16 bar = PN 16 (bis 12 bar dauerhaft)
- Hinterdruck: 1,5 bis 6 bar einstellbar
- Betriebsdruck: min. 1,5 bar; max. 16 bar
- obere / untere Durchlassweite (Feinfilter): 95/110 µm
- Nenndurchfluss: 5,9 m³/h
