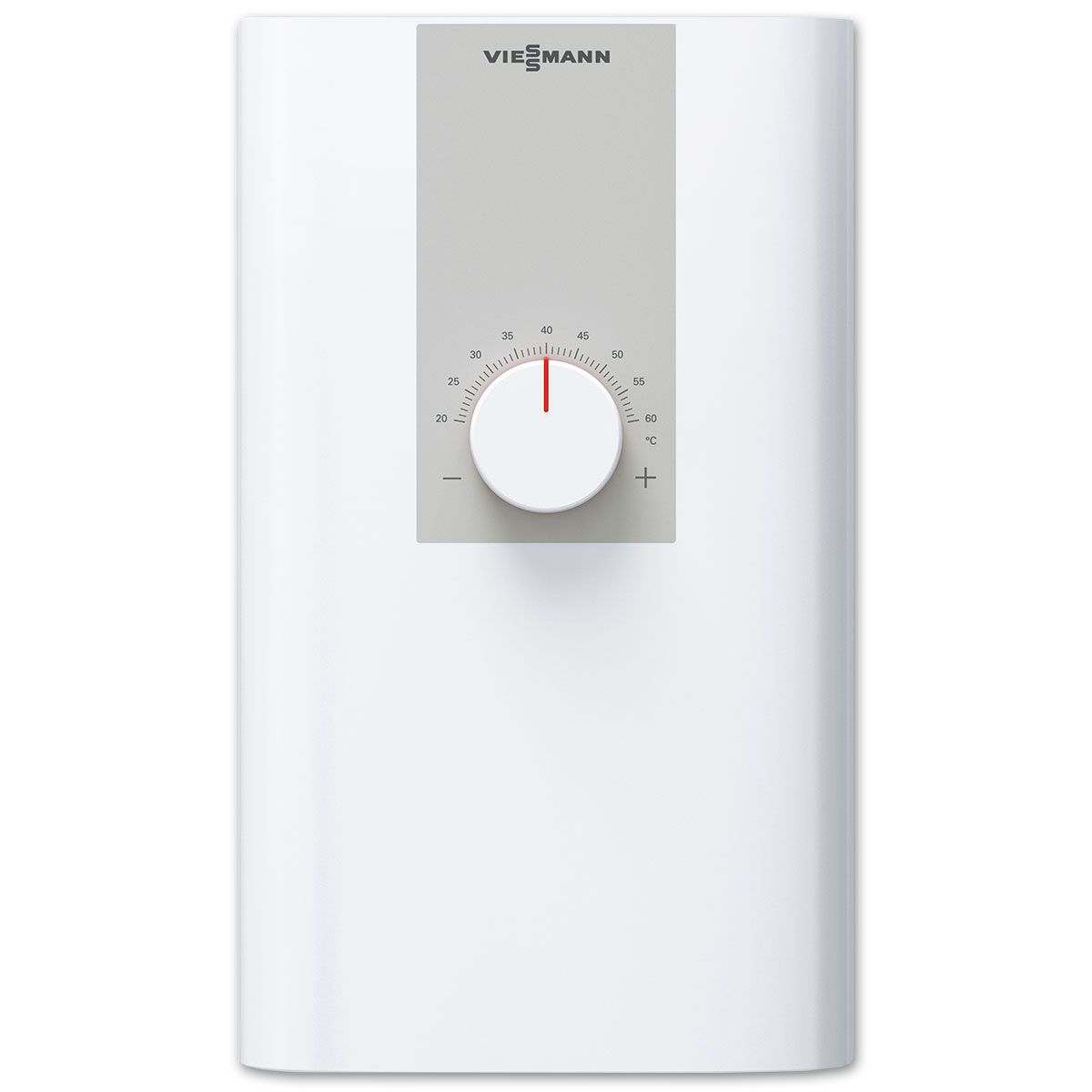

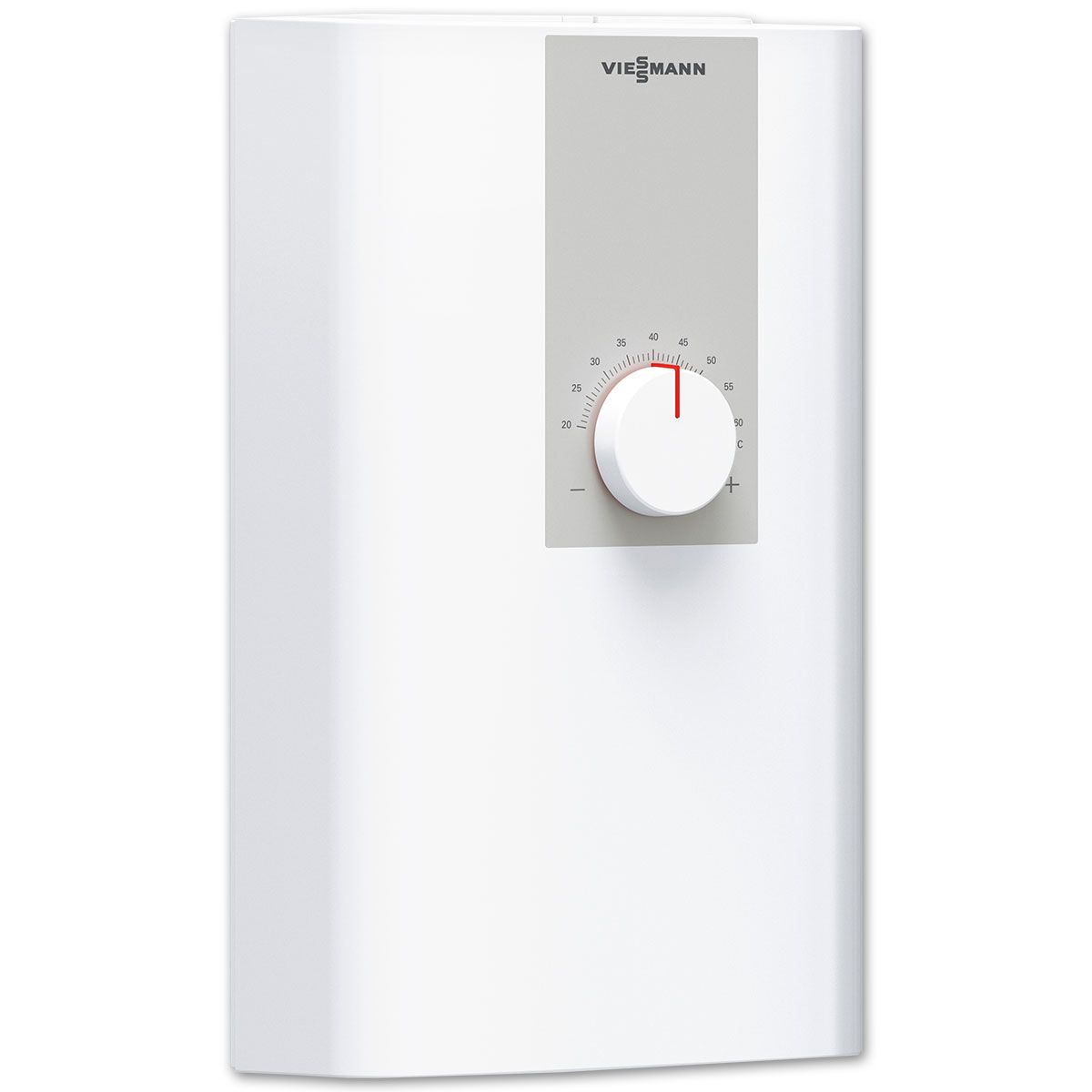

Viessmann Vitotherm EI3.A11.13 Kompakt-Durchlauferhitzer 11,2 - 13,5 kW ZK03810
- Artikel-Nr.: 10012798
- Herstellernummer: ZK03810
Produktinformationen "Viessmann Vitotherm EI3.A11.13 Kompakt-Durchlauferhitzer 11,2 - 13,5 kW ZK03810"
Lieferumfang:
- 1 x Viessmann Vitotherm Kompakt-Durchlauferhitzer
Hinweis:
- Für den Betrieb dieses Gerätes bedarf es eines Drei-Phasen-Wechselstromanschlusses (Starkstrom).
- Gemäß TAB 2007 ist vor der Installation dieses Gerätes eine Zustimmung des jeweiligen Netzbetreibers einzuholen.
- Dieses Gerät darf nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden.

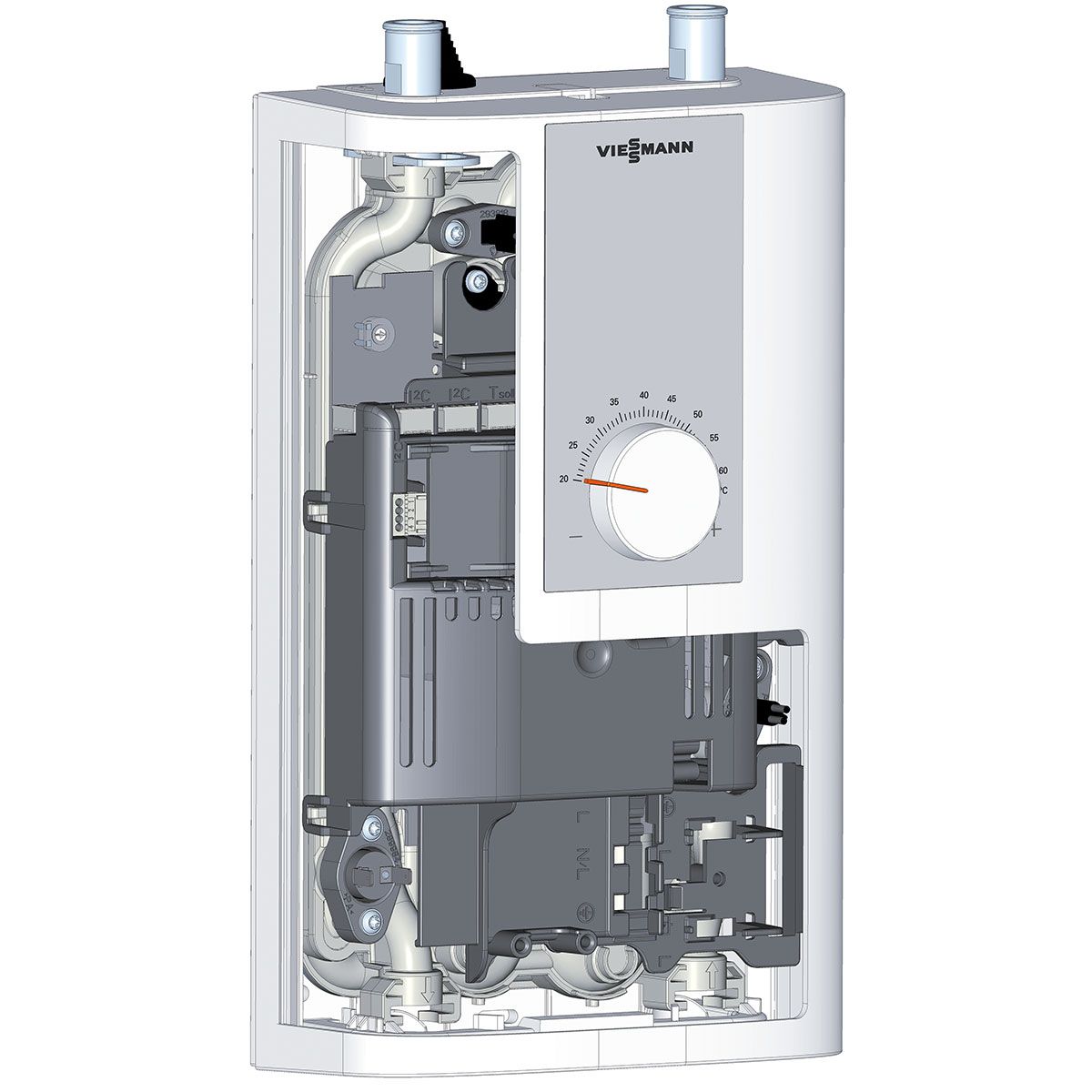

Beschreibung:
- Kompakt-Durchlauferhitzer mit 3S-Funktion
- Leistung von 11 bzw. 13,5 kW bei der Montage umschaltbar
- elektronisch geregelt
- mehrstufiges elektronisches Sicherheitskonzept
- 3S-Funktion: mit einen Zu- und Auslauftemperatursensor und einen Volumenstromsensor zur stufenlosen Leistungsanpassung
- kompakt und platzsparend (Einbautiefe von nur zehn Zentimetern)
- mit Verbrühschutzfunktion
- mit 2 wählbaren Leistungen
- Statusanzeige mit Diagnose-LED

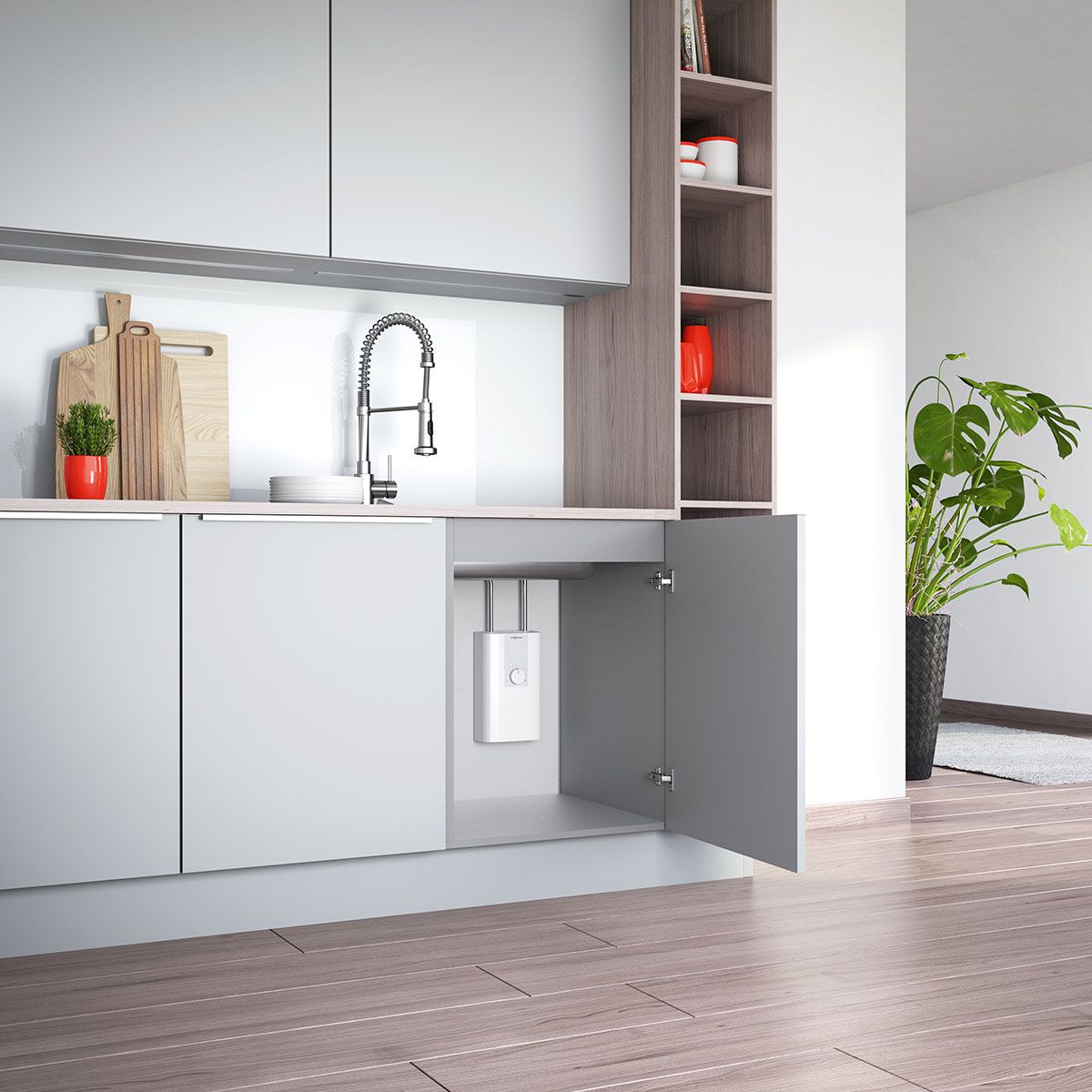

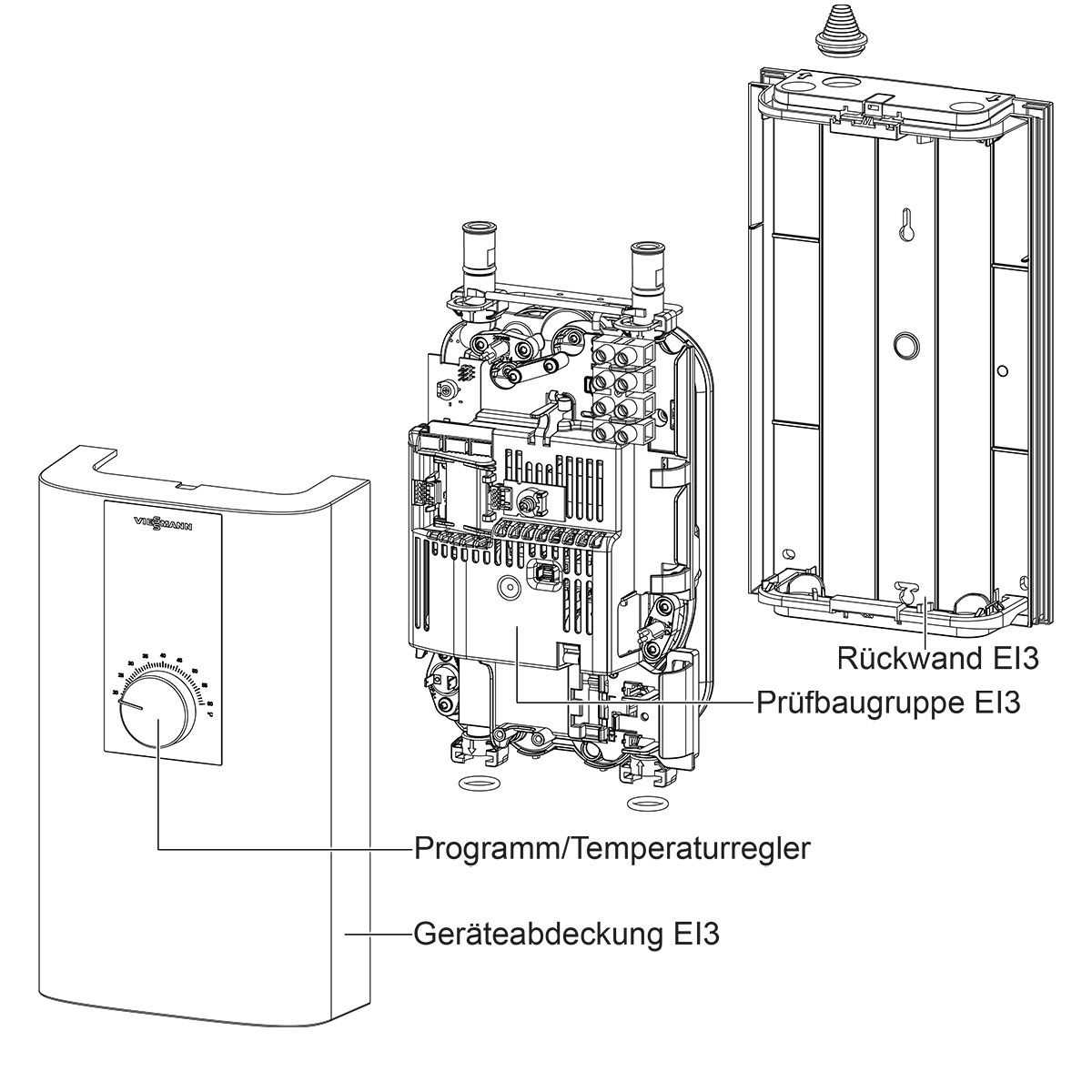

- Montage durch die Gehäuserückwand an die Wand
Technische Daten:

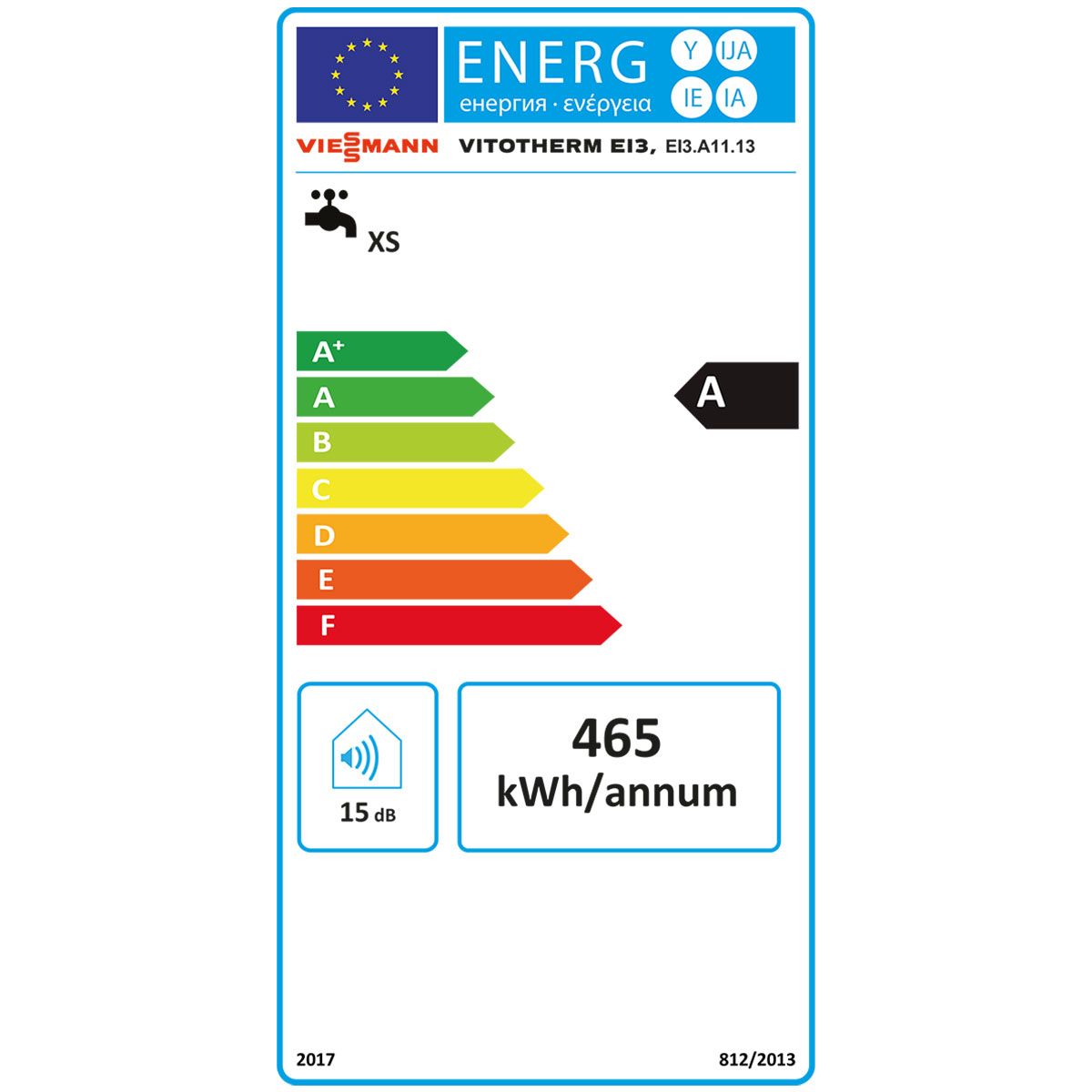

| Effizienzdaten | |||
| Zapfprofil | XS | ||

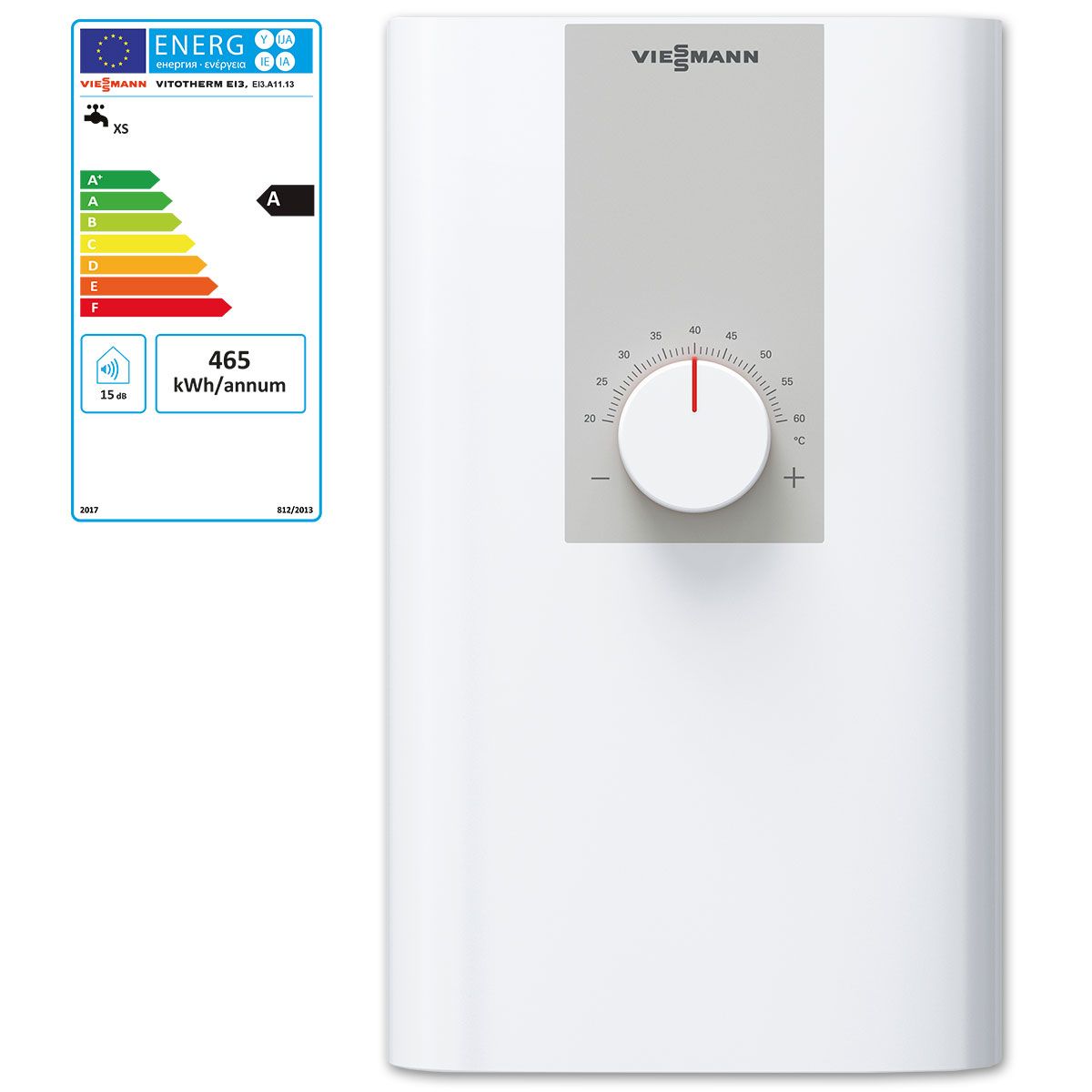

| Energieeffizienzklasse | A | ||
| Jährlicher Stromverbrauch | kWh | 465 | |
| Täglicher Stromverbrauch | kWh | 2,124 | |
| Energetischer Wirkungsgrad | % | 40 | |
| Temperatureinstellung ab Werk | °C | 60 | |
| Schall-Leistungspegel | dB(A) | 15 | |
| Elektrische Daten | |||
| Nennleistung (bei Montage einstellbar) | kW | 11,2 | 13,5 |
| Nennspannung | V | 400 | |
| Nennstrom (gemäß eingestellter Nennleistung) | A | 18,7 | 19,5 |
| Absicherung (gemäß eingestellter Nennleistung) | A | 16 | 20 |
| Phasen | 3/PE | ||
| Frequenz | Hz | 50/60 | |
| Spezifischer Widerstand ρ15 (bei ϑkalt ≤ 25 °C) | Ωcm | ≥ 900 | |
| Spezifische Leitfähigkeit σ15 (bei ϑkalt ≤ 25 °C) | μS/cm | ≤ 1111 | |
| Spezifischer Widerstand ρ15 (bei ϑkalt > 55° C) | Ωcm | ≥ 1100 | |
| Spezifische Leitfähigkeit σ15 (bei ϑkalt > 55° C) | μS/cm | ≤ 909 | |
| Max. Netzimpedanz (bei 400 V/50 Hz) | Ω | 0,26 | |
| Elektronik Standby | W | < 2 | |
| Anschlüsse | |||
| Wasseranschluss (Außengewinde) | G | 3/8 | |
| Einsatzgrenzen | |||
| Max. zulässiger Druck | MPa | 1 | |
| Max. zulässige Zulauftemperatur | °C | 55 | |
| Max. zulässige Zulauftemperatur für Nacherwärmung | °C | 55 | |
| Werte | |||
| Mindestwasserfließmenge | l/min | 2,5 | |
| Volumenstrom bei Druckverlust (gemäß eingestellter Nennleistung) | l/min | 4,0 | |
| Druckverlust bei Volumenstrom (gemäß eingestellter Nennleistung) | MPa | 0,06 | |
| Max. Durchflussmenge (gemäß eingestellter Nennleistung) | l/min | 4,0 | |
| Mischwassermenge bei Δϑ = 43 K (gemäß eingestellter Nennleistung) | l/min | 3,7 | |
| Δϑ bei Darbietung | K | 43 | |
| Hydraulische Daten | |||
| Nenninhalt | Liter | 0,4 | |
| Ausführung | |||
| Temperatureinstellung | ca. 20 bis 60 | ||
| Schutzklasse | 1 | ||
| Schutzart | IP | 24 | |
| Isolierblock | Kunststoff | ||
| Heizsystem Wärmeerzeuger | Blankdraht | ||
| Verkleidung und Rückwand | Kunststoff | ||

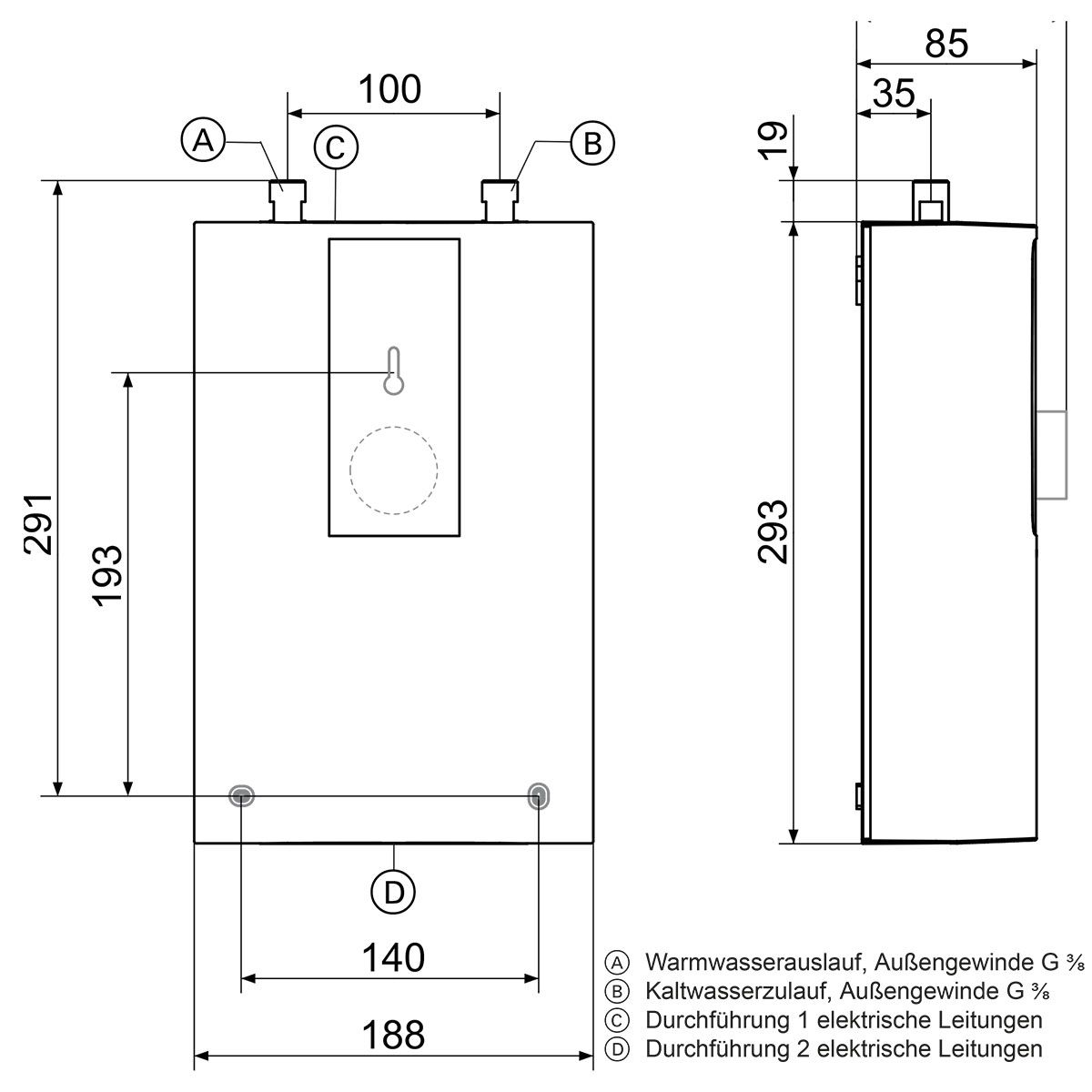

| Produktdaten | |||
| Höhe | mm | 293 | |
| Breite | mm | 174 | |
| Tiefe | mm | 98 | |
| Gewicht mit Wasserfüllung | kg | 3,0 | |
| Farbton | Weiß | ||
| Serie | Vitotherm | ||
| Typ | EI3.A11.13 | ||
| Artikel-Nr. | ZK03810 | ||
Herstellerinformationen:
Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf
Deutschland
E-Mail: info@viessmann.com
Weiterführende Links zu "Viessmann Vitotherm EI3.A11.13 Kompakt-Durchlauferhitzer 11,2 - 13,5 kW ZK03810"
Verfügbare Downloads:
Allgemeine Sicherheitshinweise: Zur Vermeidung von Personen- und Gesundheitsschäden dürfen Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nur durch autorisiertes Fachpersonal (Fachbetrieb oder Installateurunternehmen der Heizungs- / Sanitärbranche) erfolgen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie generell bei Installations- und Montagearbeiten die beigefügten Einbau-, Bedienungs- und Wartungsanleitungen sowie die Produkt- und/oder Systemzulassungen aller Anlagenkomponenten. Beispielsweise ist es bei Wärmeerzeugern regelmäßig der Fall, dass nur für diese Heizung zugelassene Abgasanlagen verwendet werden dürfen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Inspektions- und Wartungsbedingungen, die ebenfalls in den oben genannten Unterlagen enthalten sind.
Elektroheizgeräte und Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400 V) und "nicht steckerfertige Geräte" müssen von einem Fachbetrieb installiert werden. Geräte mit einer Nennleistung von mehr als 12 kW bedürfen vor der Erstinstallation der Zustimmung des Netzbetreibers.
Die Installation, Inspektion, Wartung und Reparatur von Gasgeräten sowie Gaseinstellungen selbst dürfen nur von einem Fachhandwerker durchgeführt werden!
Bei der WEEE Nummer handelt es sich um die vergebene Registriernummer, die als Nachweis der im Herstellungsland vorgenommenen Registrierung des Herstellers, der Marke und der elektrischen oder elektronischen Geräteart gilt. Sie dient damit gleichzeitig der Identifizierung des Herstellers.
