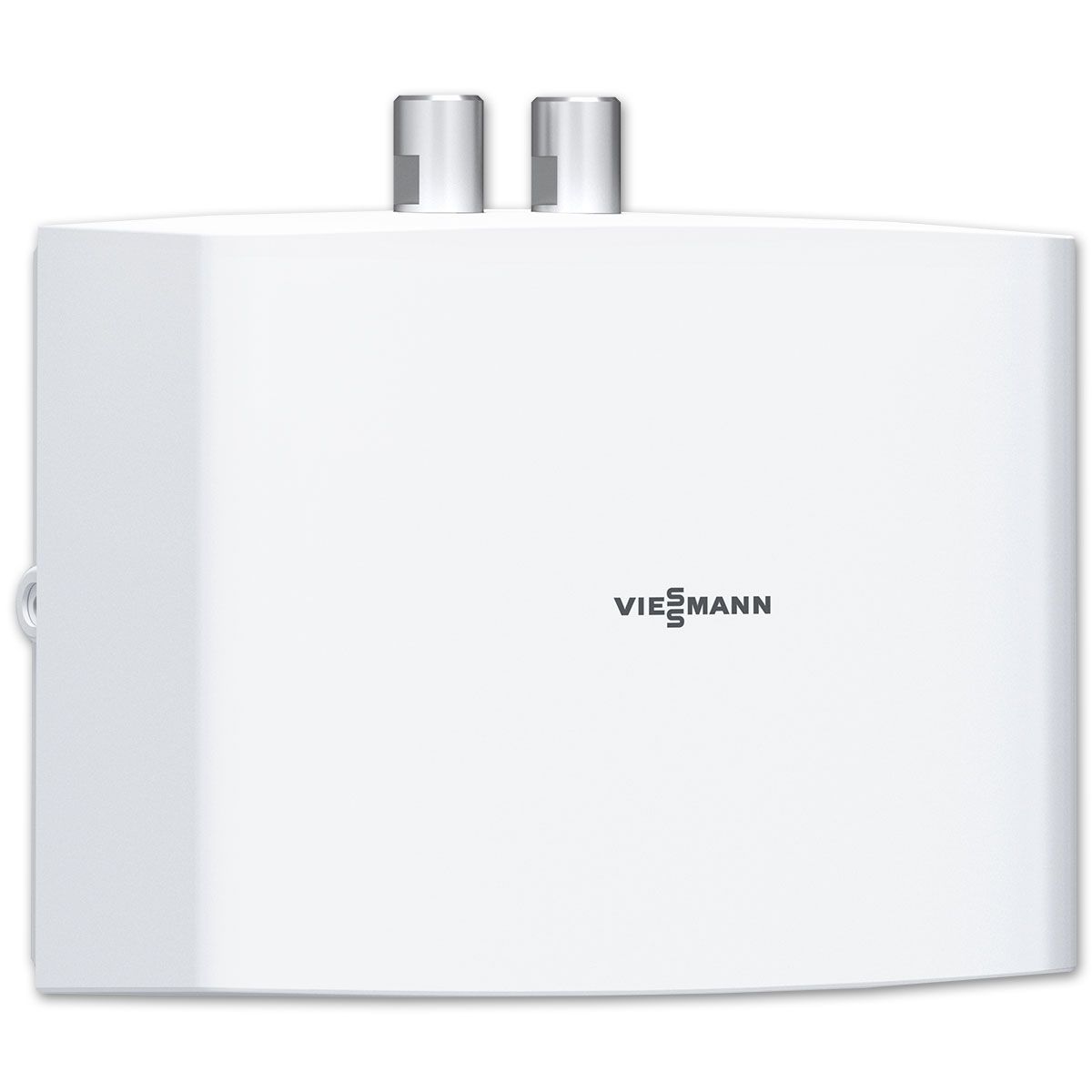

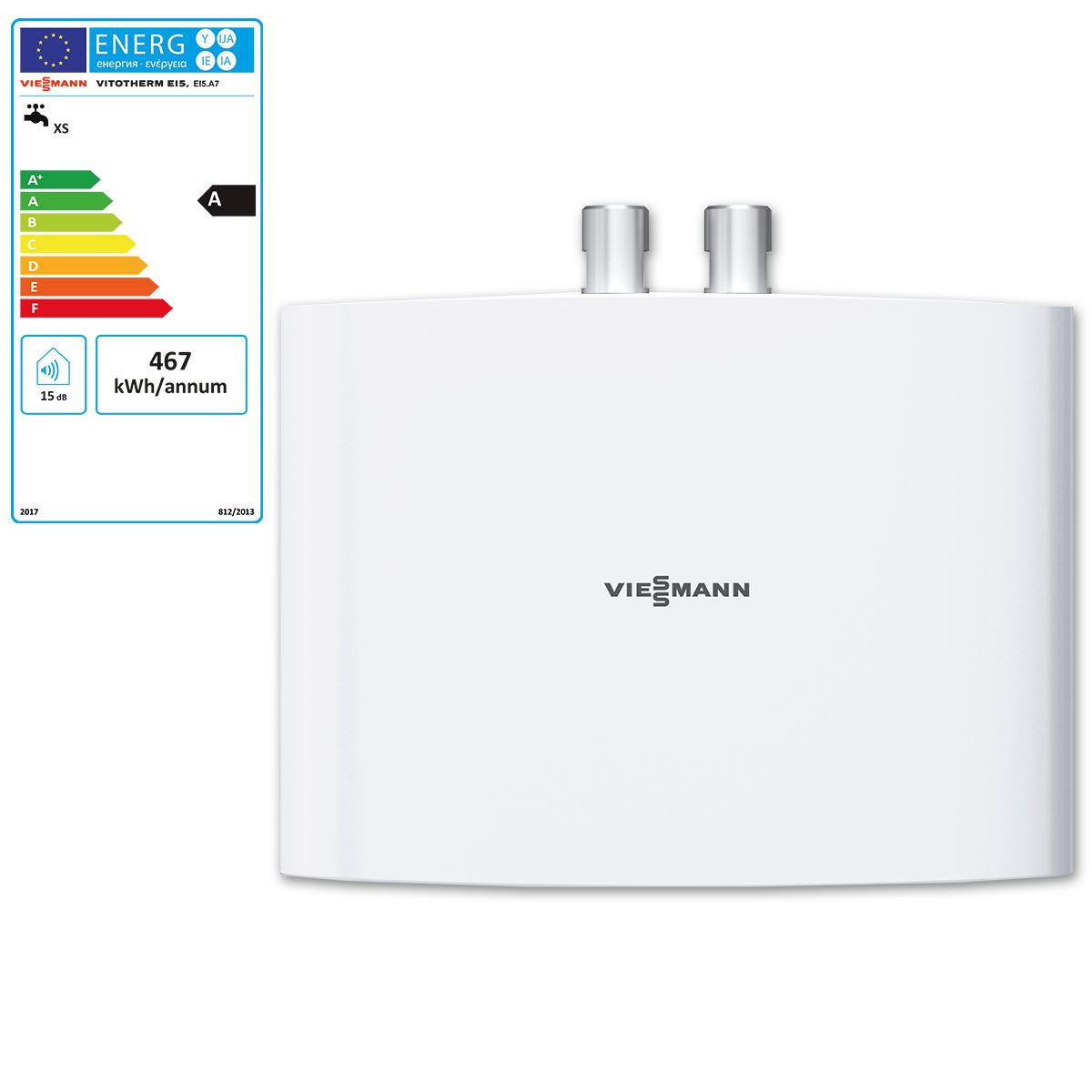

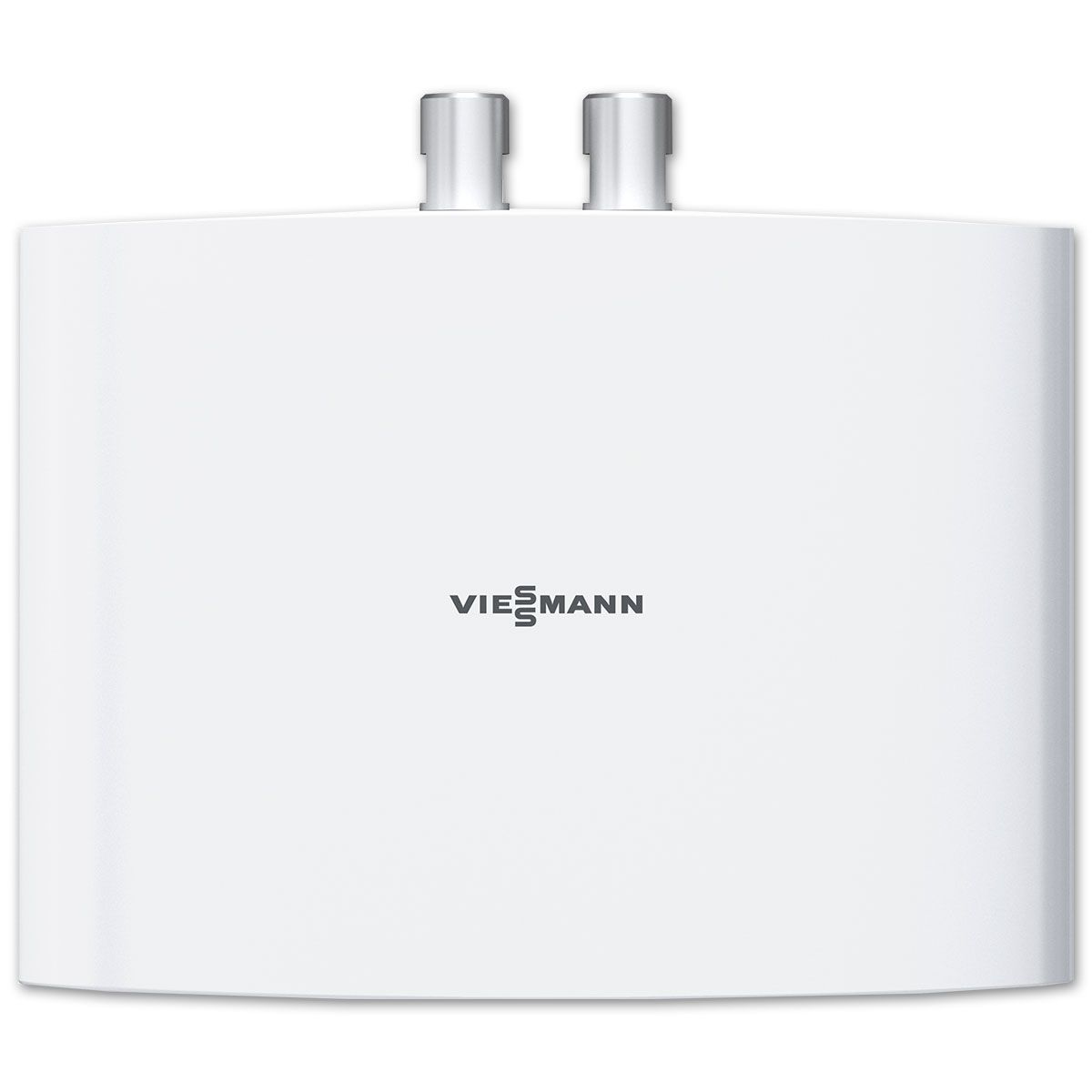

Viessmann Vitotherm EI5.A7 Mini-Durchlauferhitzer 6,5 kW ZK03815
- Artikel-Nr.: 10012797
- Herstellernummer: ZK03815
Produktinformationen "Viessmann Vitotherm EI5.A7 Mini-Durchlauferhitzer 6,5 kW ZK03815"
Lieferumfang:
- 1x Viessmann Vitotherm Mini-Durchlauferhitzer
Hinweis:
- Für den Betrieb dieses Gerätes bedarf es eines Drei-Phasen-Wechselstromanschlusses (Starkstrom).
- Gemäß TAB 2007 ist vor der Installation dieses Gerätes eine Zustimmung des jeweiligen Netzbetreibers einzuholen.
- Dieses Gerät darf nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden.
Beschreibung:
- Warmwasserkomfort im Miniformat
- hydraulisch gesteuerter Mini-Durchlauferhitzer

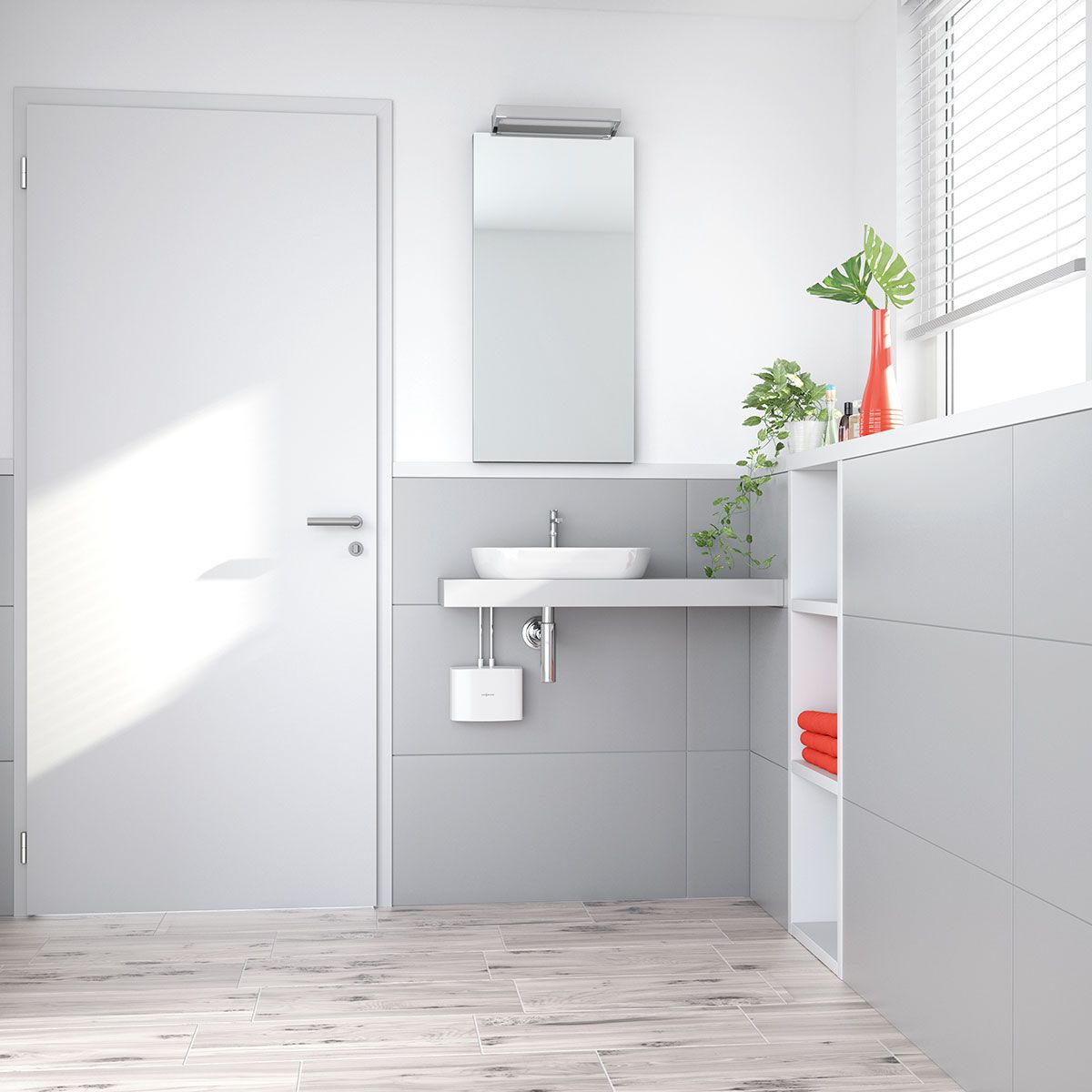

- ideal für die Versorgung eines Handwaschbeckens mit warmem Wasser
- für die Untertischmontage
- Betrieb mit druckbeaufschlagter und druckloser Armatur möglich
- mit Spezial-Strahlregler zum Einbau in die Armatur für ideales Strahlbild (M22/24)
- wartungsfreies Blankdraht-Heizsystem
- serienmäßig mit Schutzkontaktstecker
- ausgestattet mit einem Strömungsschalter und automatischer Durchflussmengenregelung
- zeitsparende und einfache Montage
- im Lieferumfang enthalten Sieb im Kaltwasserzulauf, Spezial-Strahlregler "SR", 500 mm Anschlussschlauch 3/8" mit Dichtung(für den Anschluss als druckfestes Gerät) und T-Stück 3/8" (für den Anschluss als druckfestes Gerät)
Technische Daten:

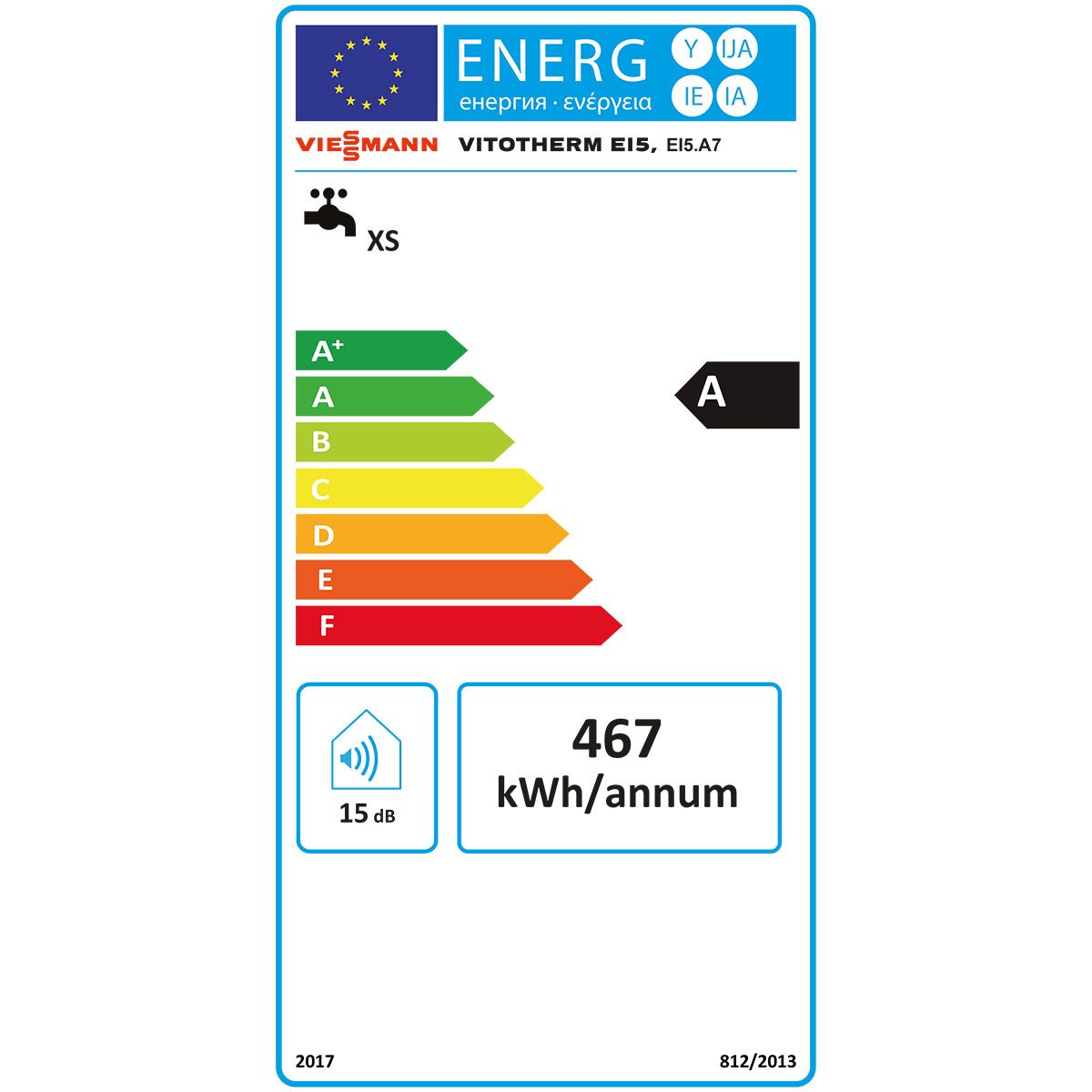

| Effizienzdaten | ||
| Zapfprofil | XS | |
| Energieeffizienzklasse | A | |
| Jährlicher Stromverbrauch | kWh | 467 |
| Täglicher Stromverbrauch | kWh | 2,13 |
| Energetischer Wirkungsgrad | % | 40 |
| Schall-Leistungspegel | dB(A) | 15 |
| Elektrische Daten | ||
| Nennspannung | V | 400 |
| Nennleistung | kW | 6,5 |
| Nennstrom | A | 16,3 |
| Absicherung | A | 20 |
| Phasen | 2/N/PE | |
| Frequenz | Hz | 50/60 |
| Max. Netzimpedanz (bei 50 Hz) | Ω | - |
| Max. Netzimpedanz (bei 60 Hz) | Ω | - |
| Spezifischer Widerstand ρ15 (bei ϑkalt ≤ 25 u. ≤ 45 °C) | Ωcm | 1100 |
| Spezifische Leitfähigkeit σ15 (bei ϑkalt ≤ 25 u. ≤ 45 °C) | μS/cm | 909 |
| Anschlüsse | ||
| Wasseranschluss (Außengewinde) | G | 3/8 |
| Einsatzgrenzen | ||
| Max. zulässiger Druck | MPa | 1 |
| Max. zulässige Zulauftemperatur | °C | 35 |
| Werte | ||
| Ein | l/min | > 2,6 |
| Volumenstrom für Druckverlust | l/min | 2,6 |
| Druckverlust bei Volumenstrom | MPa | 0,08 |
| Warmwasserdarbietung | l/min | 3,7 |
| Δϑ bei Darbietung | K | 25 |
| Hydraulische Daten | ||
| Nenninhalt | Liter | 0,1 |
| Ausführung | ||
| Montage Untertisch | X | |
| Bauart offen | X | |
| Bauart geschlossen | X | |
| Schutzart | IP | 25 |
| Schutzklasse | 1 | |
| Isolierblock | Kunststoff | |
| Heizsystem Wärmeerzeuger | Blankdraht | |
| Verkleidung und Rückwand | Kunststoff | |
| Produktdaten | ||

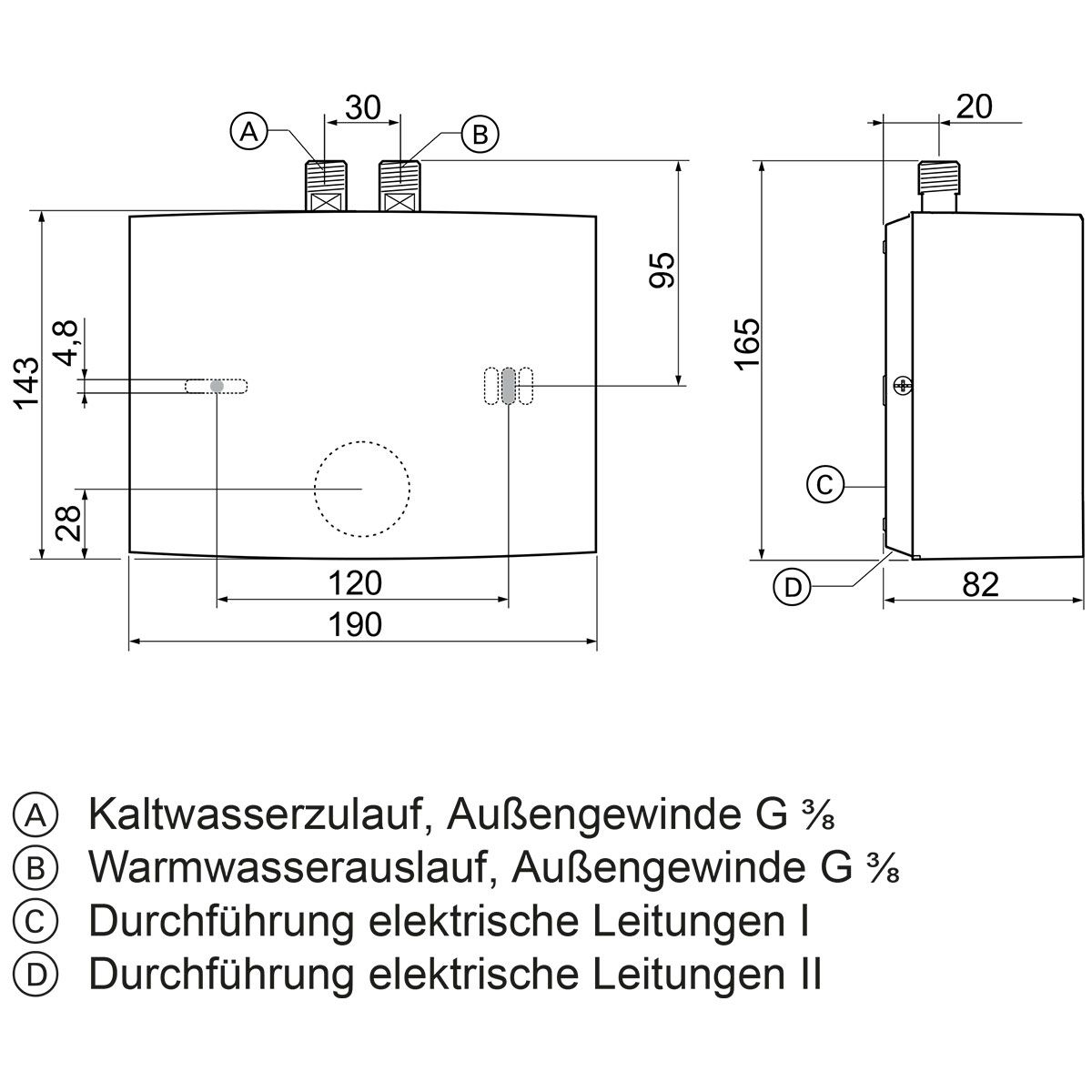

| Höhe | mm | 144 |
| Breite | mm | 191 |
| Tiefe | mm | 82 |
| Gewicht | kg | 1,4 |
| Farbton | Weiß | |
| Serie | Vitotherm | |
| Typ | EI5.A7 | |
| Artikel-Nr. | ZK03815 | |
Herstellerinformationen:
Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf
Deutschland
E-Mail: info@viessmann.com
Weiterführende Links zu "Viessmann Vitotherm EI5.A7 Mini-Durchlauferhitzer 6,5 kW ZK03815"
Verfügbare Downloads:
Allgemeine Sicherheitshinweise: Zur Vermeidung von Personen- und Gesundheitsschäden dürfen Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nur durch autorisiertes Fachpersonal (Fachbetrieb oder Installateurunternehmen der Heizungs- / Sanitärbranche) erfolgen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie generell bei Installations- und Montagearbeiten die beigefügten Einbau-, Bedienungs- und Wartungsanleitungen sowie die Produkt- und/oder Systemzulassungen aller Anlagenkomponenten. Beispielsweise ist es bei Wärmeerzeugern regelmäßig der Fall, dass nur für diese Heizung zugelassene Abgasanlagen verwendet werden dürfen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Inspektions- und Wartungsbedingungen, die ebenfalls in den oben genannten Unterlagen enthalten sind.
Elektroheizgeräte und Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400 V) und "nicht steckerfertige Geräte" müssen von einem Fachbetrieb installiert werden. Geräte mit einer Nennleistung von mehr als 12 kW bedürfen vor der Erstinstallation der Zustimmung des Netzbetreibers.
Die Installation, Inspektion, Wartung und Reparatur von Gasgeräten sowie Gaseinstellungen selbst dürfen nur von einem Fachhandwerker durchgeführt werden!
Bei der WEEE Nummer handelt es sich um die vergebene Registriernummer, die als Nachweis der im Herstellungsland vorgenommenen Registrierung des Herstellers, der Marke und der elektrischen oder elektronischen Geräteart gilt. Sie dient damit gleichzeitig der Identifizierung des Herstellers.
