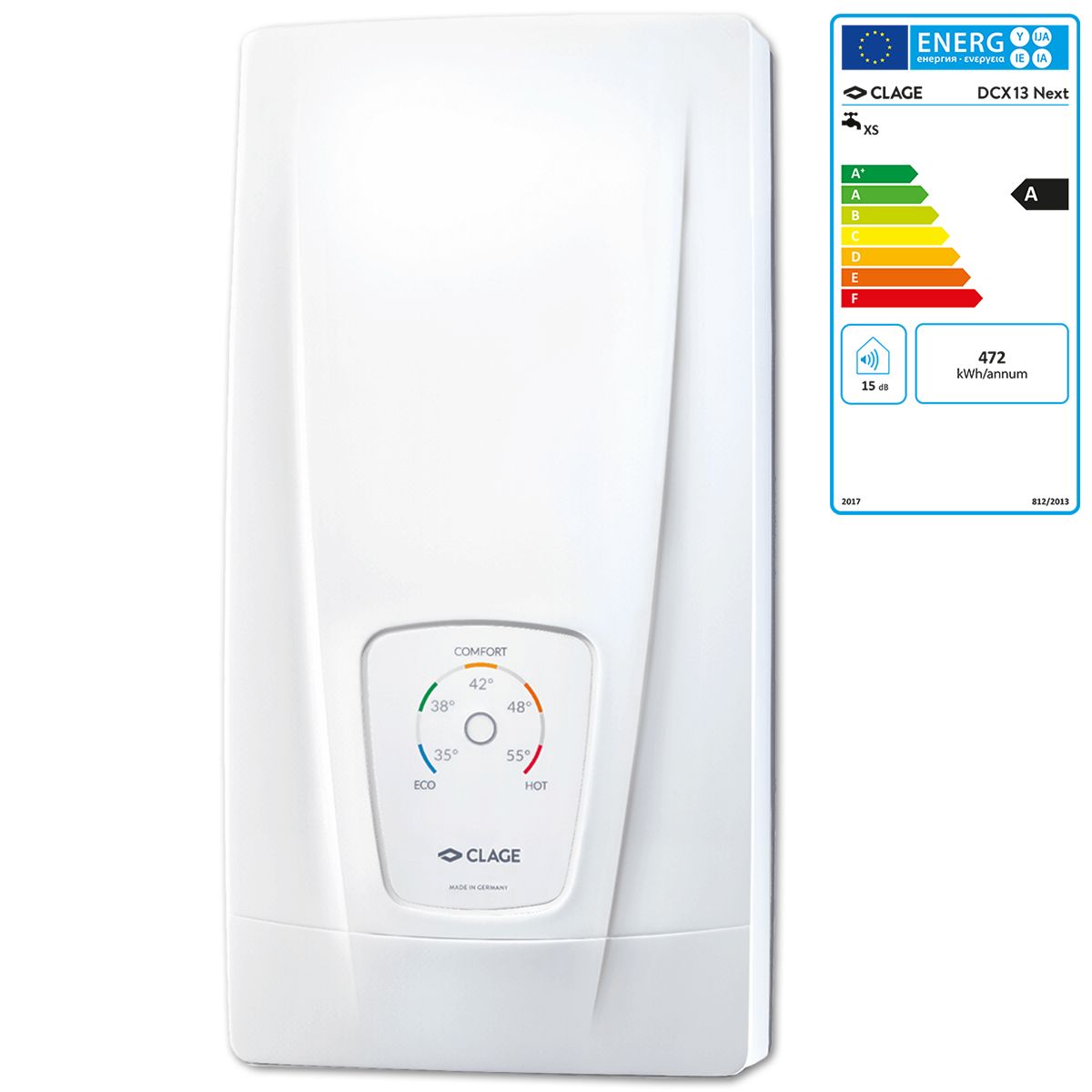

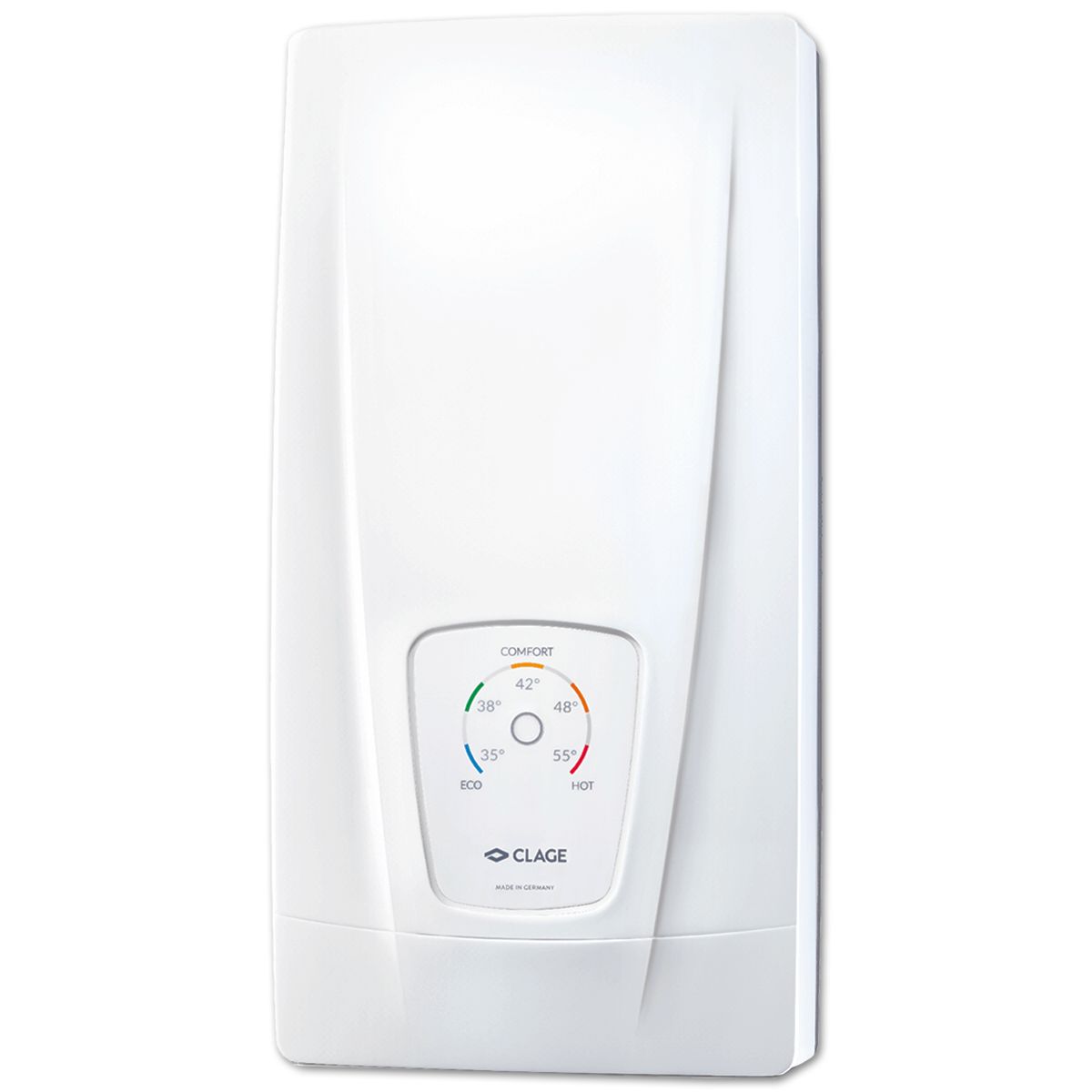

Clage DCX 13 Next E-Komfort-Durchlauferhitzer 11 - 13,5 kW 400 Volt 3200-36313
- Artikel-Nr.: 10008472
- Herstellernummer: 3200-36313
Produktinformationen "Clage DCX 13 Next E-Komfort-Durchlauferhitzer 11 - 13,5 kW 400 Volt 3200-36313"
Lieferumfang:
- 1 x Clage E-Komfortdurchlauferhitzer DCX 13 Next
Beschreibung:
- elektronisch geregelter Durchlauferhitzer druckfest mit einfachem Bedienkonzept

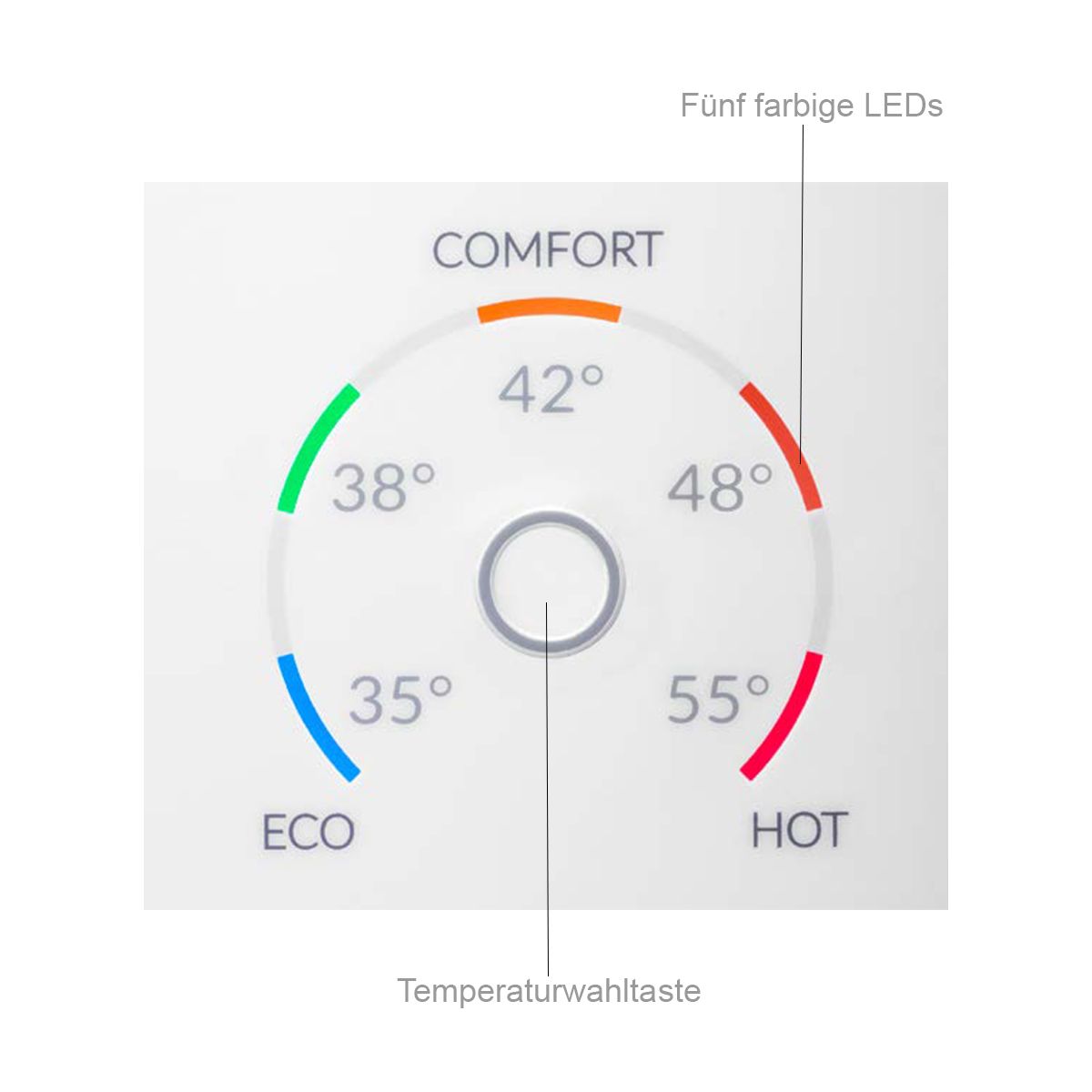

- per Sensortaste kann eine der fünf typischen Warmwassertemperaturen ausgewählt werden, diese wird durch eine Signalfarbe angezeigt
- Ein-Tasten-Bedienfeld zur schnellen und einfachen Temperaturwahl in fünf Stufen: 35 °C, 38 °C, 42 °C, 48 °C und 55 °C
- elektronisches Sicherheitssystem mit Luftblasenerkennung, Temperatur- und Druckabschaltung
- temperaturstabil bis zur Leistungsgrenze
- Twin Temperature Control TTC sorgt für gradgenaue Temperaturregelung auch bei Schwankungen des Wasserdrucks
- Multiple Power System MPS: wird die maximale Leistungsaufnahme bei der Installation festgelegt auf 11 oder 13,5 / kW 400 Volt
- für Wasserspararmaturen geeignet durch besonders niedrige Einschaltwassermenge ab 1,5 l/min dank innovativer Wasserflusstechnik

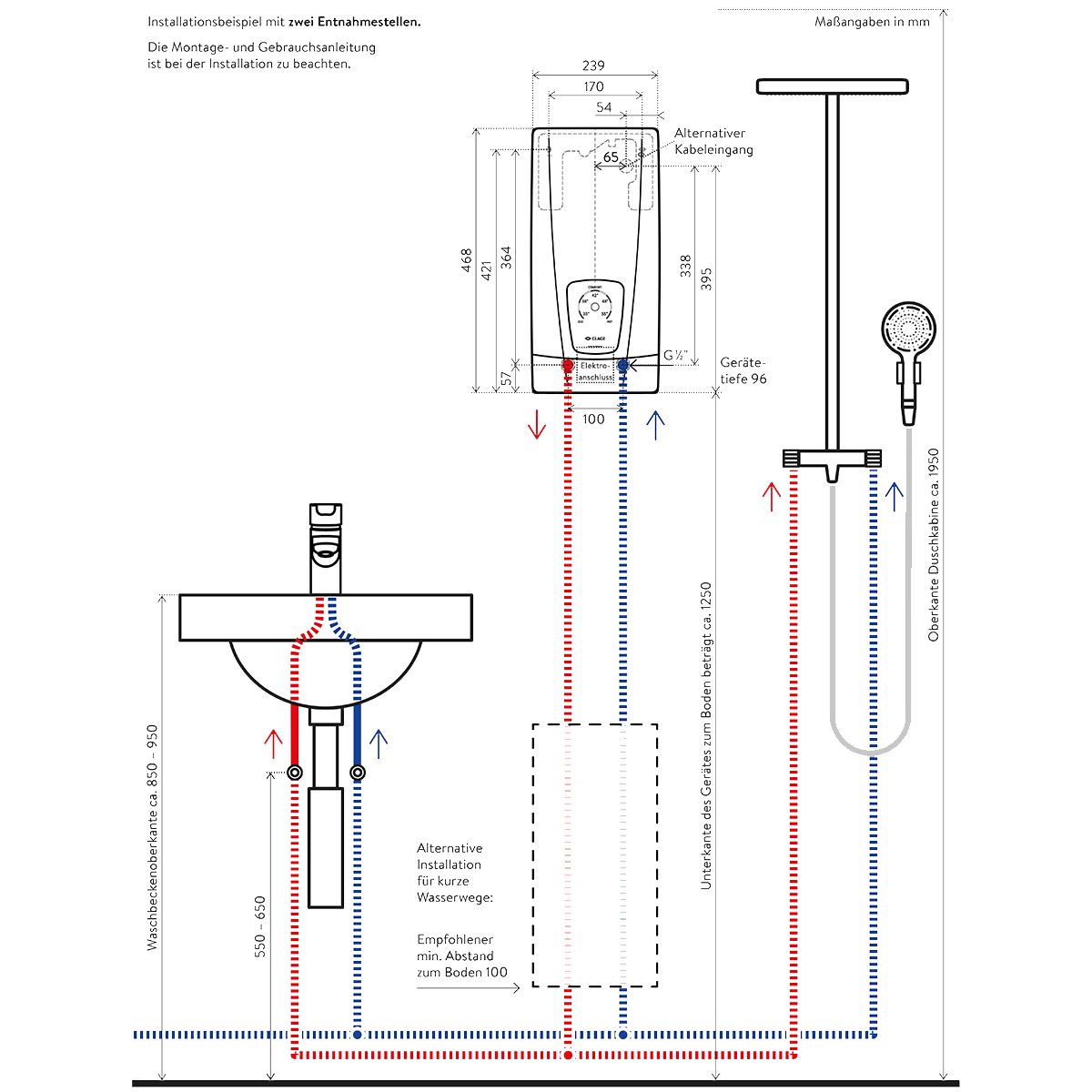

- großzügiger Anschlussraum für Aufputz- und Unterputzinstallation
Hinweis:
- Für den Betrieb dieses Gerätes bedarf es eines Drei-Phasen-Wechselstromanschlusses (Starkstrom)
- Gemäß TAB 2007 ist vor der Installation dieses Gerätes eine Zustimmung des jeweiligen Netzbetreibers einzuholen
- Dieses Gerät darf nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden
Einsatzbereiche:
- Handwaschbecken

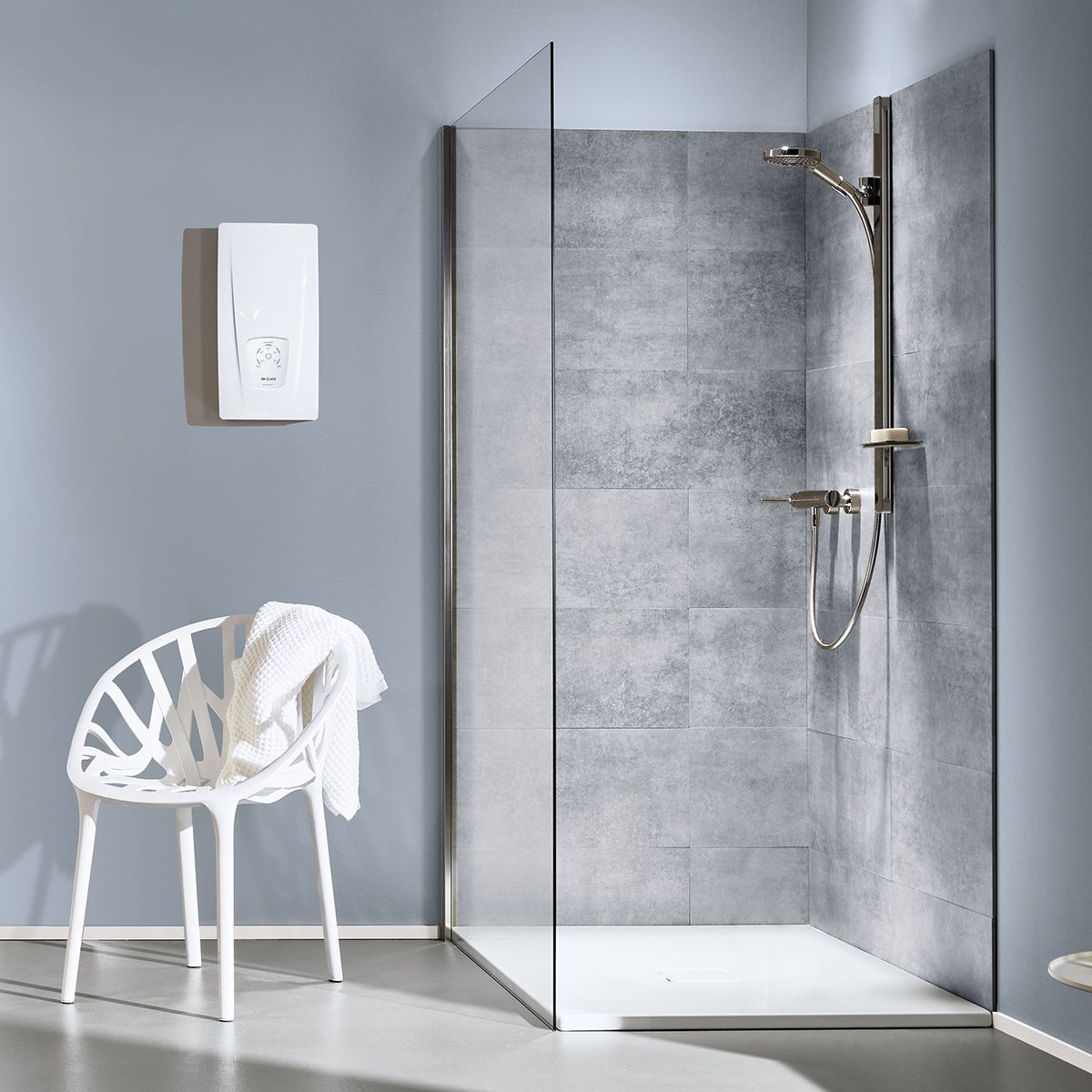

- Dusche
- Küchenspüle
Technsiche Daten:
| Typ | DCX 13 Next | |
| Bauform / Bauart | druckfest | |
| Anschlussart | Festanschluss | |
| Heizsystem | Blankdraht-Heizsystem IES | |
| Zulässiger Betriebsüberdruck *1) | 1,0 MPa (10 bar) | |
| Wasseranschlüsse (Schraubanschlüsse) | G 1/2" | |
| Temperaturwahlbereich | 35 - 38 - 42 - 48 - 55 °C | |
| Warmwasserleistung bei Δt = 28 K | 5,6 l/min | 6,9 l/min |
| Warmwasserleistung bei Δt = 38 K | 4,1 l/min | 5,1 l/min |
| Einschaltwassermenge / Max. Durchflussmenge *5) | 1,5 / 5,0 l/min | |
| Nennleistung | 11 kW | 13,5 kW |
| Spannung | 3~ / PE 380-415 V AC | |
| Nennstrom | 16 A | 20 A |
| Erforderlicher Kabelquerschnitt | 1,5 mm² | 2,5 mm² |
| Steuerung | elektronisch gesteuert | |
| Spezifischer Wasserwiderstand bei 15 °C | ≥ 1100 Ωcm | |
| Spezifische elektrische Leitfähigkeit bei 15 °C | ≤ 90 mS/m | |
| Nenninhalt | 0,4 Liter | |
| Schutzklasse nach VDE | I | |
| Schutzart | IP 25 | |

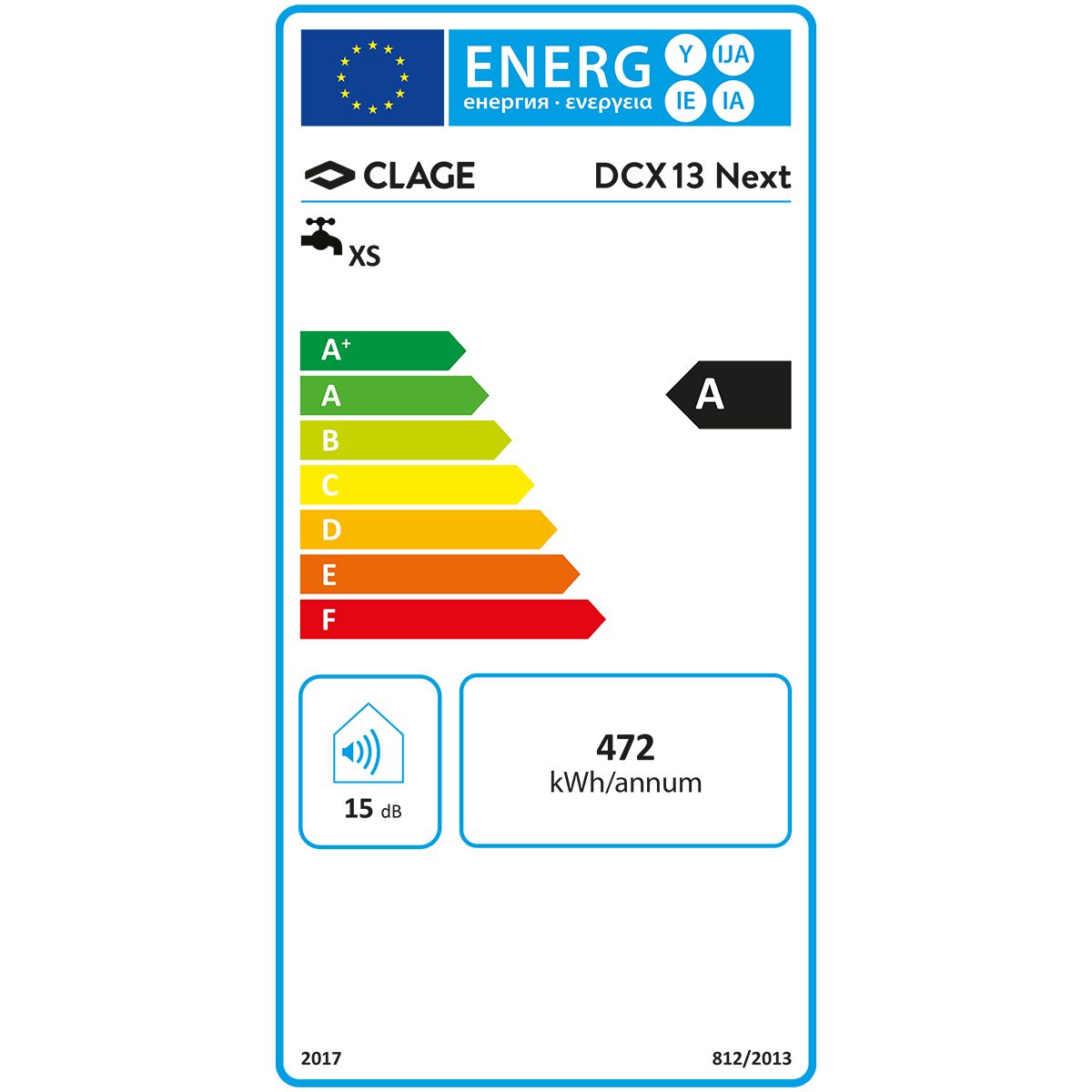

| Energieeffizienzklasse | A | |

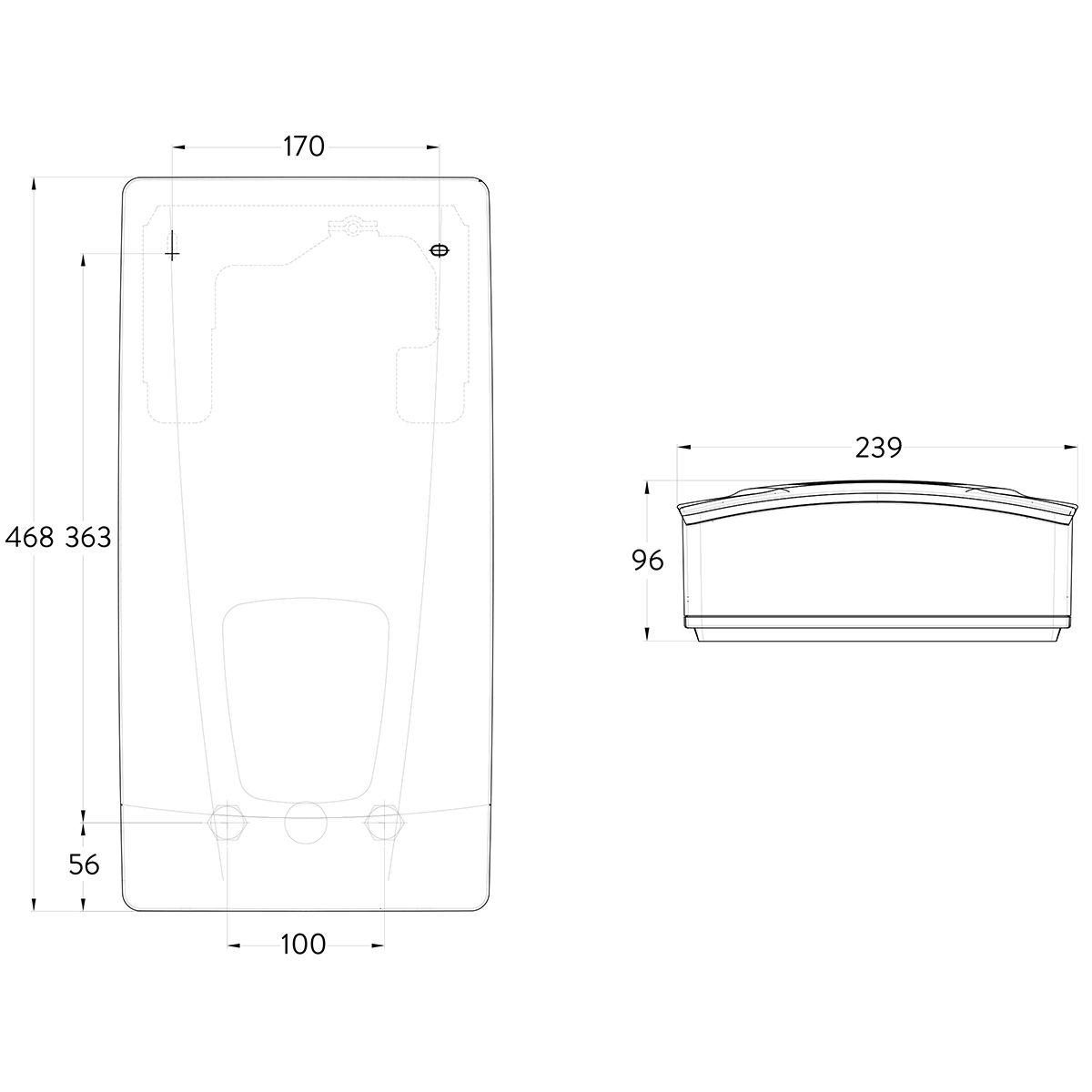

| Abmessungen Höhe x Breite x Tiefe | 46,8 x 23,9 x 9,6 cm | |
| Gewicht mit Wasserfüllung | ca. 4,2 kg | |
| Artikel-Nr. | 3200-36313 | |
Erläuterung:
- 1) Die eingestellte Anschlussleistung beeinflusst die Werte bei Nennstrom, Kabelquerschnitt und Warmwasserleistung
- 2) Auch für drucklosen Betrieb zugelassen
- 3) Temperaturerhöhung von z. B. 12 °C auf 40 °C, Mischwasser
- 4) Durchflussmenge begrenzt für optimale Temperaturerhöhung
- 5) Durchfluss begrenzt, für optimale Temperaturerhöhung
- 6) Bei 27 kW: Nennspannung 400 V
Herstellerinformationen:
CLAGE GmbH
Pirolweg 4
21337 Lüneburg
Deutschland
E-Mail: info@clage.de
Weiterführende Links zu "Clage DCX 13 Next E-Komfort-Durchlauferhitzer 11 - 13,5 kW 400 Volt 3200-36313"
Verfügbare Downloads:
Allgemeine Sicherheitshinweise: Zur Vermeidung von Personen- und Gesundheitsschäden dürfen Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nur durch autorisiertes Fachpersonal (Fachbetrieb oder Installateurunternehmen der Heizungs- / Sanitärbranche) erfolgen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie generell bei Installations- und Montagearbeiten die beigefügten Einbau-, Bedienungs- und Wartungsanleitungen sowie die Produkt- und/oder Systemzulassungen aller Anlagenkomponenten. Beispielsweise ist es bei Wärmeerzeugern regelmäßig der Fall, dass nur für diese Heizung zugelassene Abgasanlagen verwendet werden dürfen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Inspektions- und Wartungsbedingungen, die ebenfalls in den oben genannten Unterlagen enthalten sind.
Elektroheizgeräte und Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400 V) und "nicht steckerfertige Geräte" müssen von einem Fachbetrieb installiert werden. Geräte mit einer Nennleistung von mehr als 12 kW bedürfen vor der Erstinstallation der Zustimmung des Netzbetreibers.
Die Installation, Inspektion, Wartung und Reparatur von Gasgeräten sowie Gaseinstellungen selbst dürfen nur von einem Fachhandwerker durchgeführt werden!
Bei der WEEE Nummer handelt es sich um die vergebene Registriernummer, die als Nachweis der im Herstellungsland vorgenommenen Registrierung des Herstellers, der Marke und der elektrischen oder elektronischen Geräteart gilt. Sie dient damit gleichzeitig der Identifizierung des Herstellers.
Sehr zufrieden!!!
Mit dem DCX 13 wurde ein 80 L Warmwasserspeicher ersetzt. Bin froh einen Durchlauferhitzer gefunden zu haben den ich mit der alten 2.5 mm² Leitung nutzen kann. Man sollte sich aber einen Spar-Duschkopf zulegen der Durchfluss ist auf 5 l/min begrenzt. Aber mit dem Spar-Duschkopf ist das kein Problem. Jetzt wird Strom und Wasser gespart!!!.
