Oventrop Regumaq X-80 Frischwasserstation Wärmeübertrager Sealix-Vollversiegelung 1381582
inkl. MwSt. zzgl. Versandkosten
Speditionsversand (DE), Versandindex: 24
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10036224
- Herstellernummer: 1381582
Produktinformationen "Oventrop Regumaq X-80 Frischwasserstation Wärmeübertrager Sealix-Vollversiegelung 1381582"
Lieferumfang:

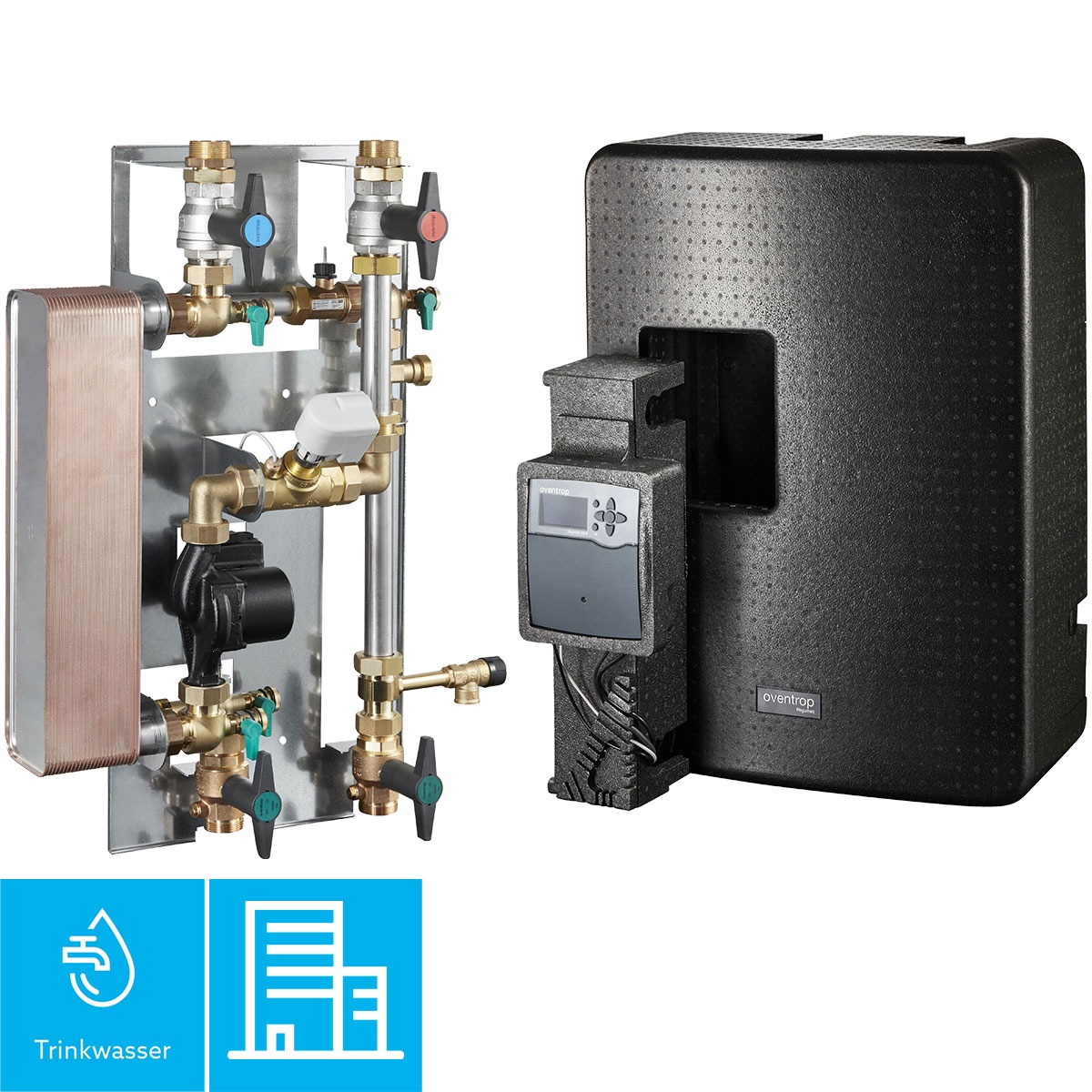

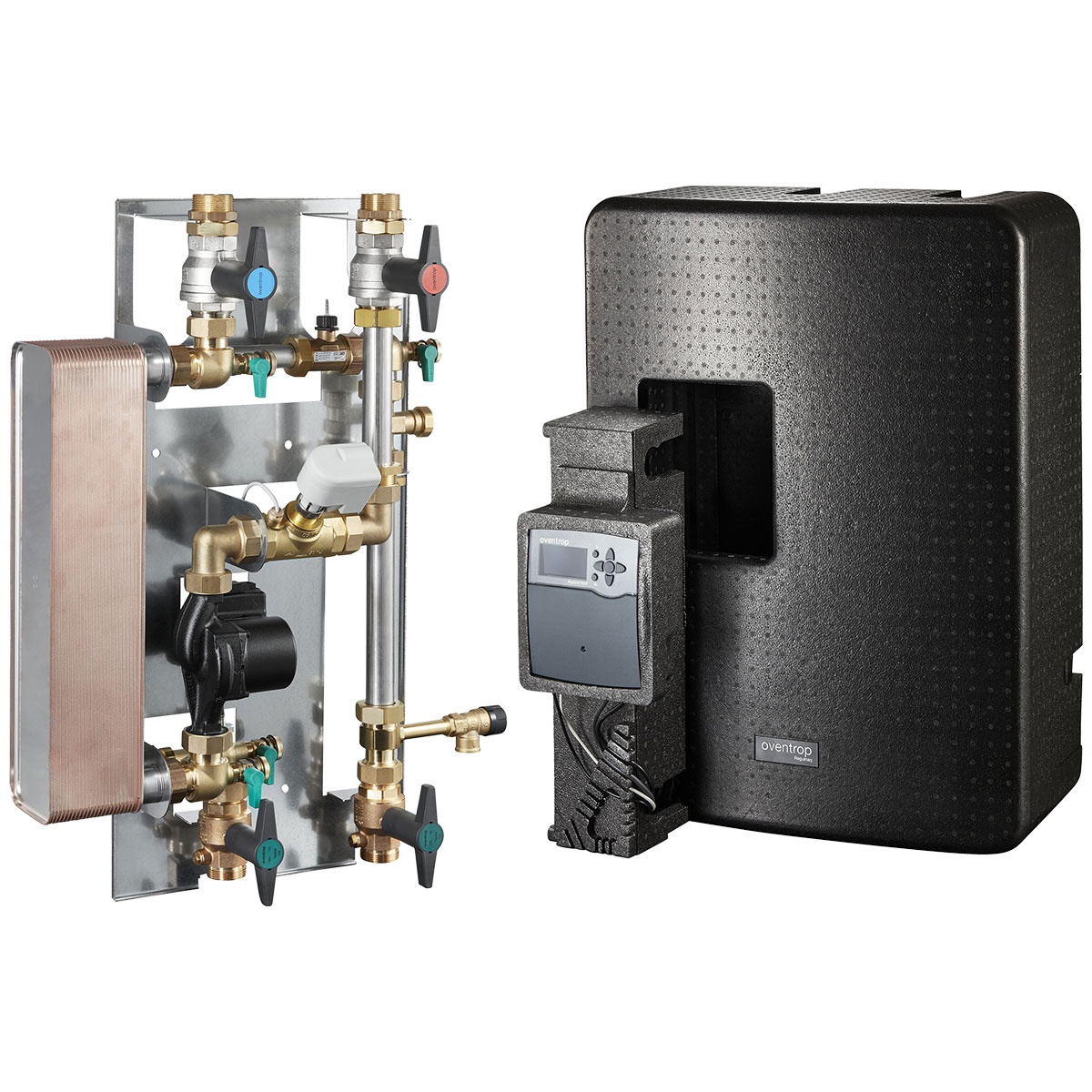

- 1 x Oventrop Frischwasserstation
Beschreibung:
- mit Regler Regtronic RQ
- Wärmeübertrager kupfergelötet mit Sealix-Vollversiegelung
- geeignet für Mehrfamilienhäuser und Nichtwohngebäude
- zum Anschluss an den Pufferspeicher
- besonders leistungsstark
- Anlagenparameter mit elektronischem Regler Regtronic RQ einstellbar
- Anschluss an den Datenlogger Datalog CS-BS möglich: vernetzen, visualisieren oder aus der Ferne zugreifen
- Webinterface zum Einstellen und Auslesen des Reglers oder Weitergeben der Reglerdaten an die Gebäudeleittechnik (GLT)
- elektronisch geregelte Armaturenbaugruppe mit Wärmeübertrager zur hygienischen Trinkwassererwärmung im Durchflussverfahren
- das Trinkwasser wird in dem Moment erwärmt, wenn es benötigt wird (Just in time)
- abhängig von der Temperatur und dem Volumenstrom auf der Trinkwasserseite wird die Umwälzpumpe (Grundfos UPML) auf der Heizungsseite drehzahlgeregelt
- Schüttleistung: 2 - 80 l/min. (abhängig von eingestellter Trinkwassertemperatur und vorhandener Pufferwassertemperatur)
- Anschlüsse: G 1 1/2" flachdichtend für Anschluss an den Puffer- und Trinkwasserkreis
Sealix-Vollversiegelung:
- ist eine SiO2-haltige Dünnschichtversiegelung, die die Korrosionsbeständigkeit verbessert, die Tendenz von Ablagerungen und Verkalkungen vermindert und somit die Beständigkeit erhöht
- die Schutzschicht wird auf alle Innenflächen des Wärmeübertragers aufgetragen, die mit Wasser in Berührung kommen, um die Lebensdauer sowie die Betriebssicherheit des gesamten Systems zu erhöhen, die Wartungskosten zu senken und ungeplante Ausfallzeiten zu vermeiden
- schützt die Oberfläche des Wärmeübertragers und erhöht den Korrosionswiderstand
- speziell angepasste chemische Verbundstoffe verändern die Oberflächenenergie und verbessern die mechanische und thermische Stabilität
- dadurch wird das Oberflächenverhalten hinsichtlich Ablagerungen und Verkalkungen verbessert und die hohe thermische und hydraulische Leistung der gelöteten Plattenwärmeübertrager beibehalten
Regelung:

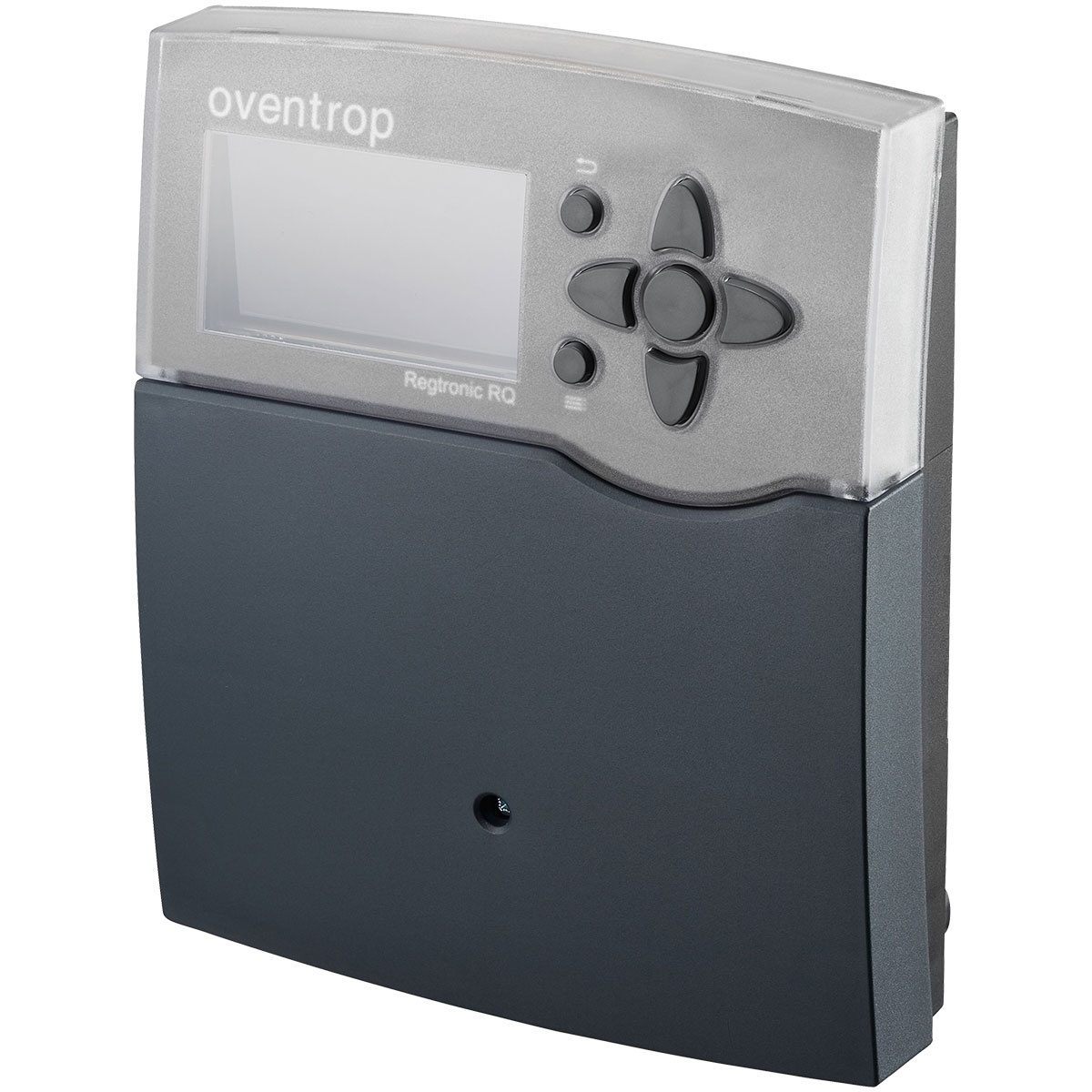

- Regtronic RQ
- ist mit den internen elektrischen Komponenten fertig verkabelt
- besitzt einen Datenbus (S-Bus) zum Anschluss an den Datenlogger CS-BS
- Regelung der Trinkwarmwassertemperatur
- Regelung der Zirkulation (Zeitprogrammierbar: thermisch oder bedarfsabhängig), thermische Desinfektion, Nachheizen und Alarmfunktion
Plattenwärmeübertrager:
- Wärmeübertragerplattenzahl: 46
- erfüllt die Anforderungen der europäischen Druckbehälterrichtlinie (PED)
- aufgrund der turbulenten Strömungsführung wird ein guter Selbstreinigungseffekt erzielt und so eine Verschmutzung verhindert
- kann durch die im Primär- und Sekundärkreis integrierten KFE-Hähne gespült werden
- der Trinkwasserkreis wird durch ein 10 bar Sicherheitsventil geschützt

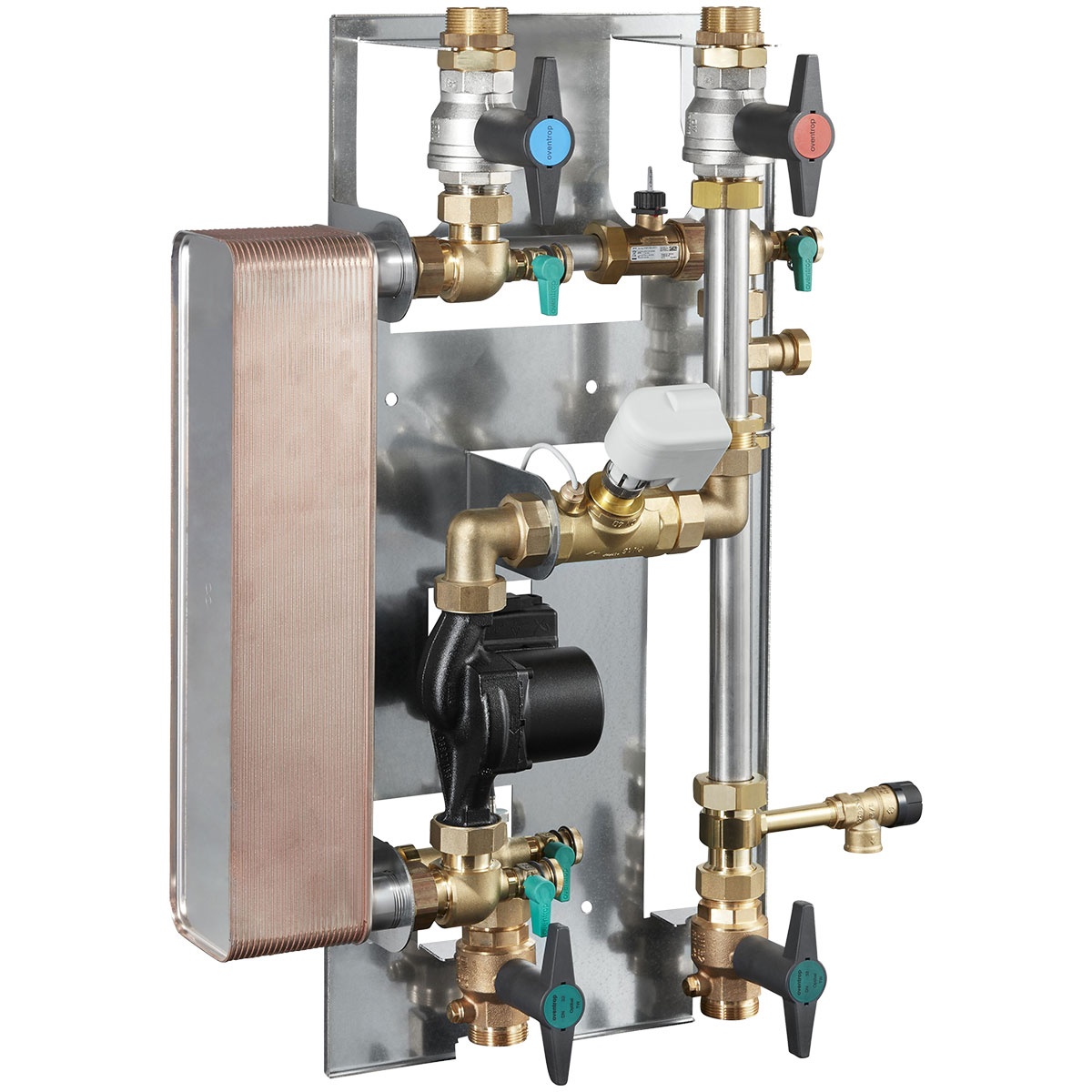

- die Armaturen des Wärmeübertragersystems besitzen flachdichtende Anschlüsse, diese sind auf einer Trägerplatte fertig montiert und auf Dichtheit geprüft

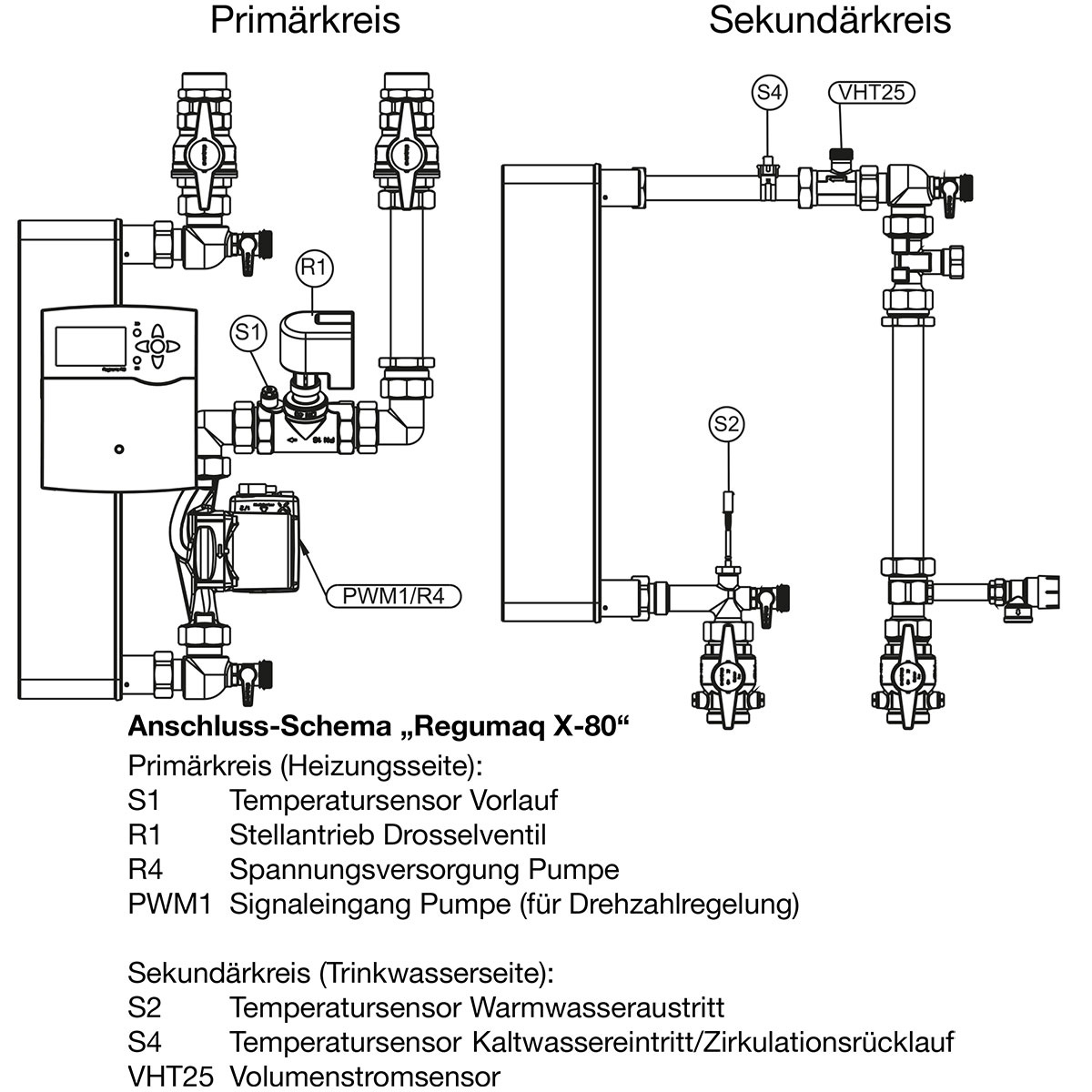

Trinkwasserkreis bestehend aus:
- 1 x Volumenstromsensor
- 1 x Sicherheitsventil 10 bar
- 1 x elektronische Widerstandsthermometer
- 2 x KFE-Hähne
Pufferkreis bestehend aus:
- 1 x elektronisches Widerstandsthermometer
- 1 x Sperrventil mit Stellmotor

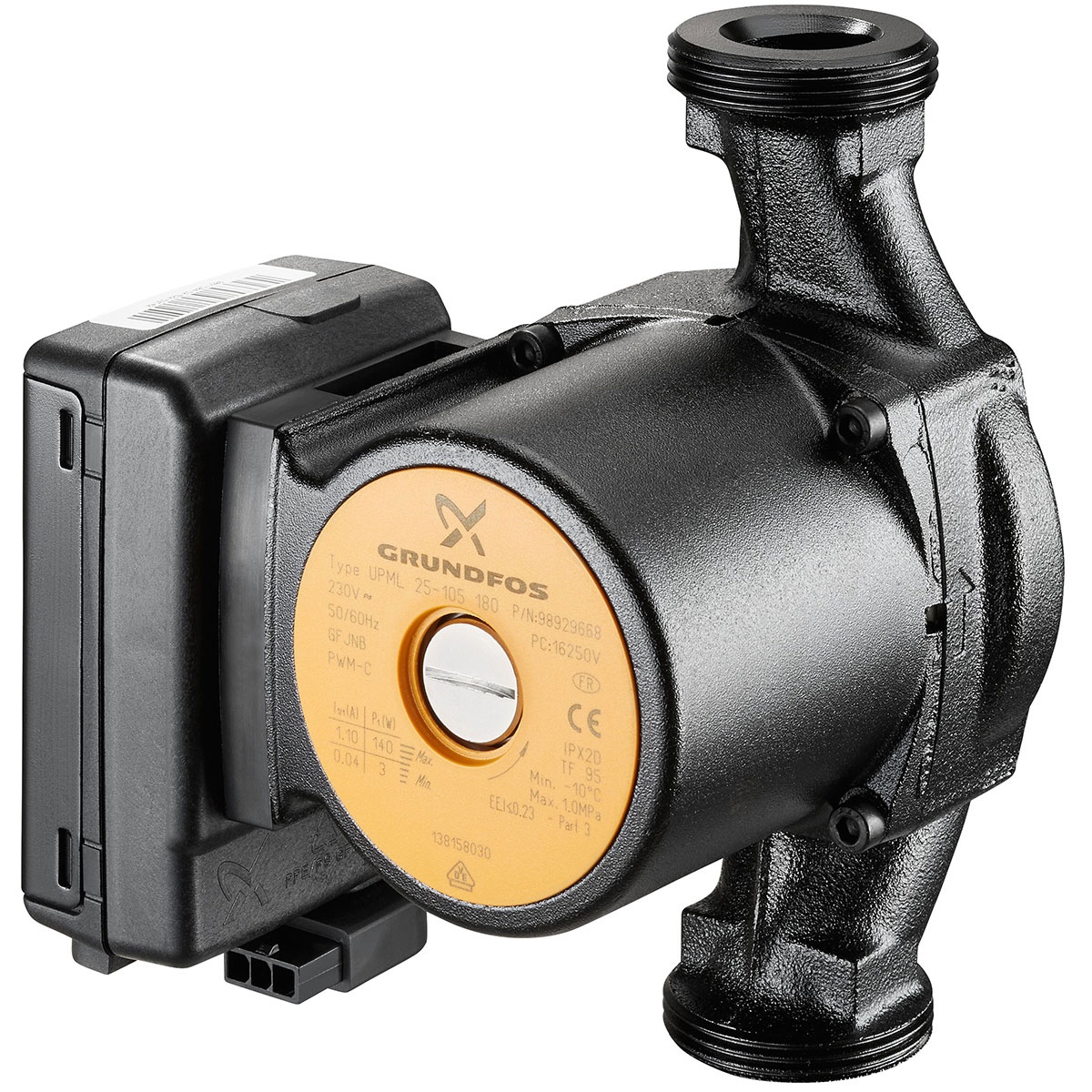

- 1 x Umwälzpumpe Grundfos UPML 25-105 PWM
- 1 x Kugelhähne
Technische Daten:
| Allgemein | |||
| Betriebsdruck max. | 10 bar | ||
| Betriebstemperatur max. | 95 °C | ||
| Anschlüsse | |||
| Speicherkreis und Trinkwasserkreis | G1 1/2" AG Flachdichtend | ||
| Nenninnendurchmesser Warmwasseranschluss | |||
| Nenninnendurchmesser kaltes Trinkwasser | |||
| Nenninnendurchmesser Zufuhr | |||
| Nenninnendurchmesser Rücklauf | |||
| Speicherkreis | |||
| Medium | Heizungswasser | ||
| kv-Wert | 6,9 m3/h | ||
| Pumpe | Typ | Grundfos UPML 25-105 PWM | |
| Leistungsaufnahme im Betrieb | 3 - 140 Watt | ||
| Trinkwasserkreis | |||
| Medium | Trinkwasser | ||
| Schüttleistung (bei Δ T = 15K) | 77 l/min | ||
| kv-Wert | 6,6 m3/h | ||
| Sicherheitsventil | Betriebsdruck | 10 bar | |
| Material | |||
| Armaturen | Messing / entzinkungsbeständiges Messing / Rotguss | ||
| Dichtungen | EPDM | ||

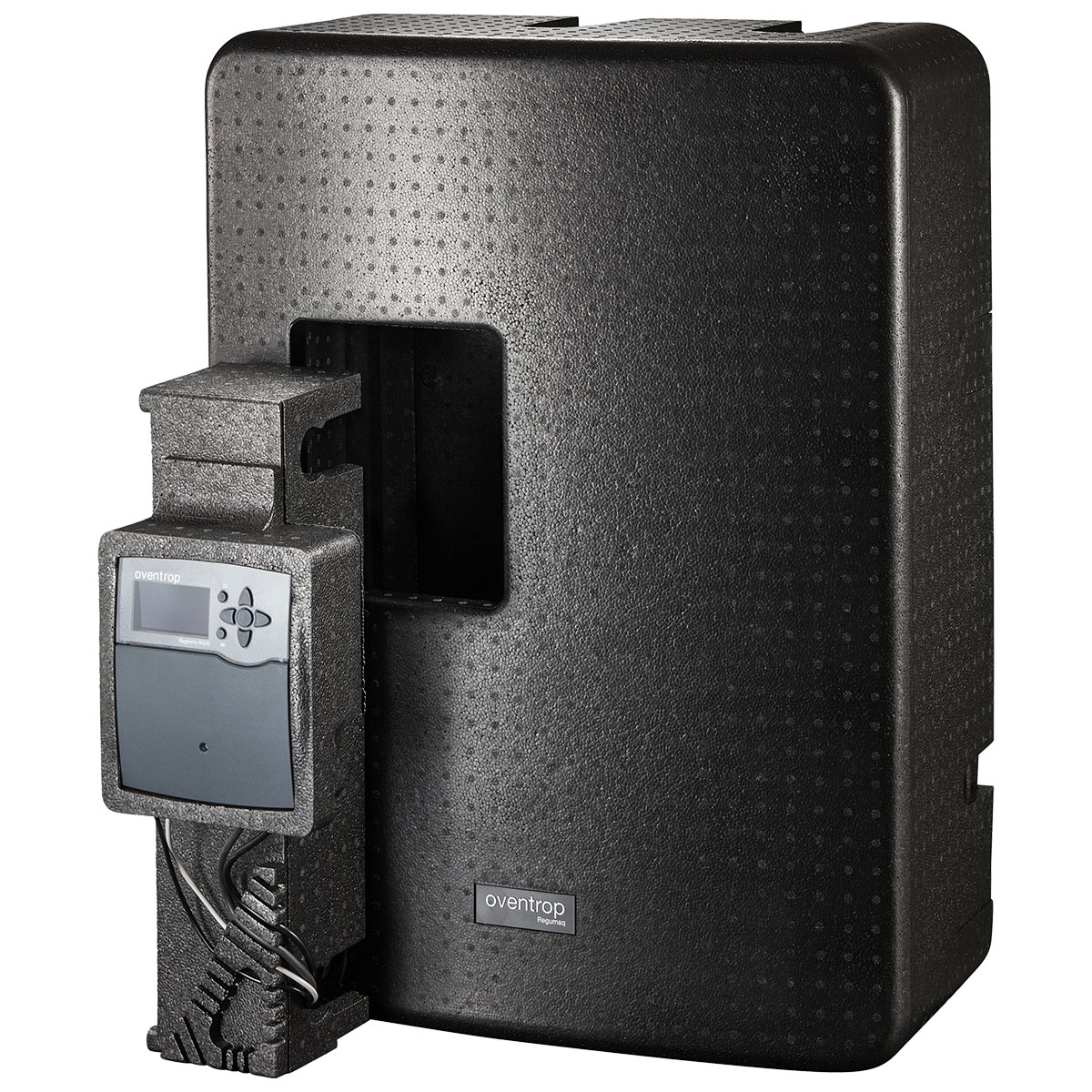

| Wärmedämmung | EPP | ||
| Rohre | Edelstahl 1.4404 | ||
| Wärmeübertrager | Plattenmaterial | Edelstahl 1.4401 | |
| Anschlüsse | Edelstahl 1.4401 | ||
| Lotmaterial | Kupfer | ||
| Vollversiegelung | SIO2-Basis (Sealix-Vollversiegelung) | ||
| Produktdaten | |||

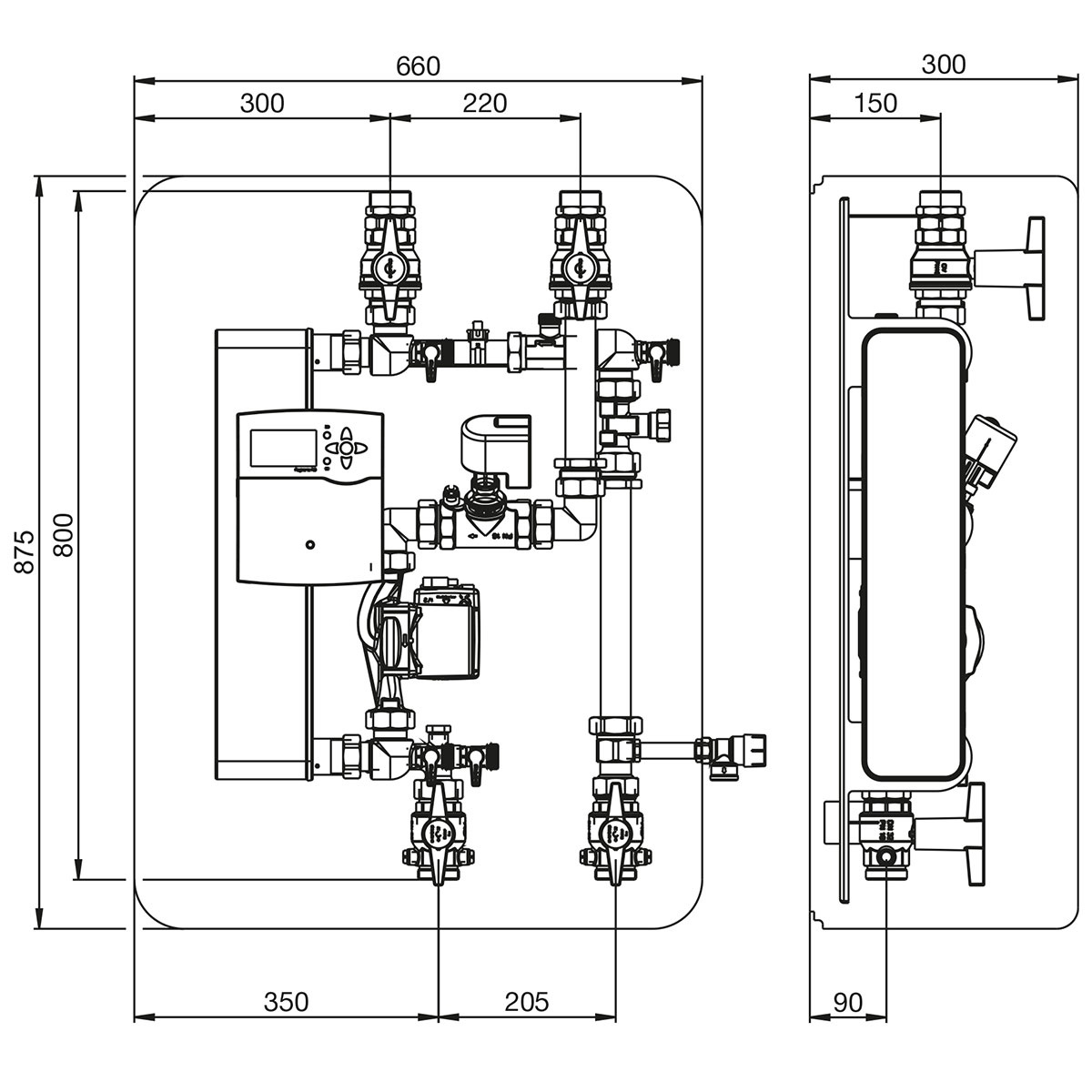

| Breite | 660 mm | ||
| Höhe | 875 mm | ||
| Tiefe | 300 mm | ||
| Gewicht | 38,80 kg | ||
| Farbton Gehäuse | Schwarz | ||
| Serie | Regumaq | ||
| Typ | X-80 | ||
| Hersteller | Oventrop | ||
| Artikel-Nr. | 1381582 | ||
