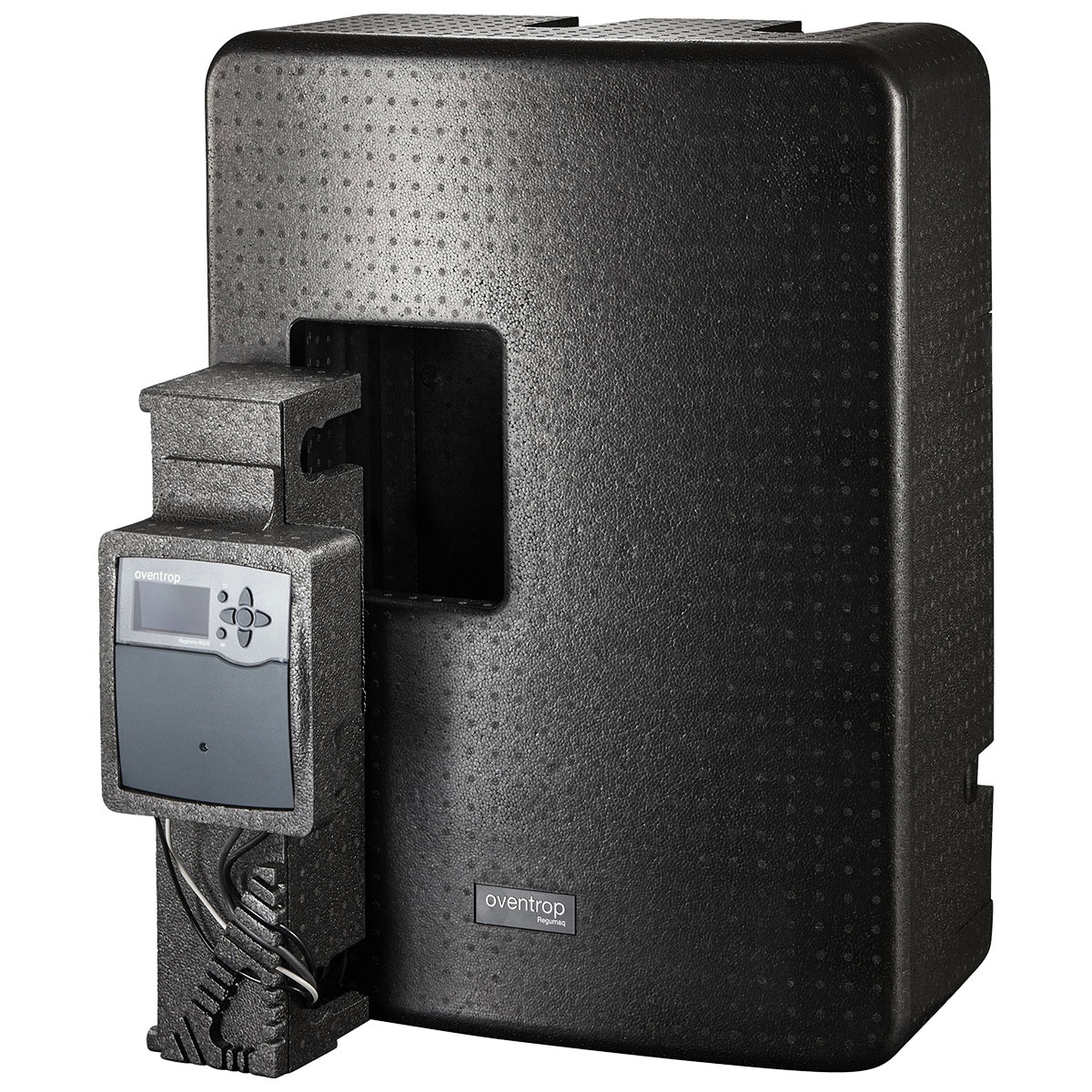

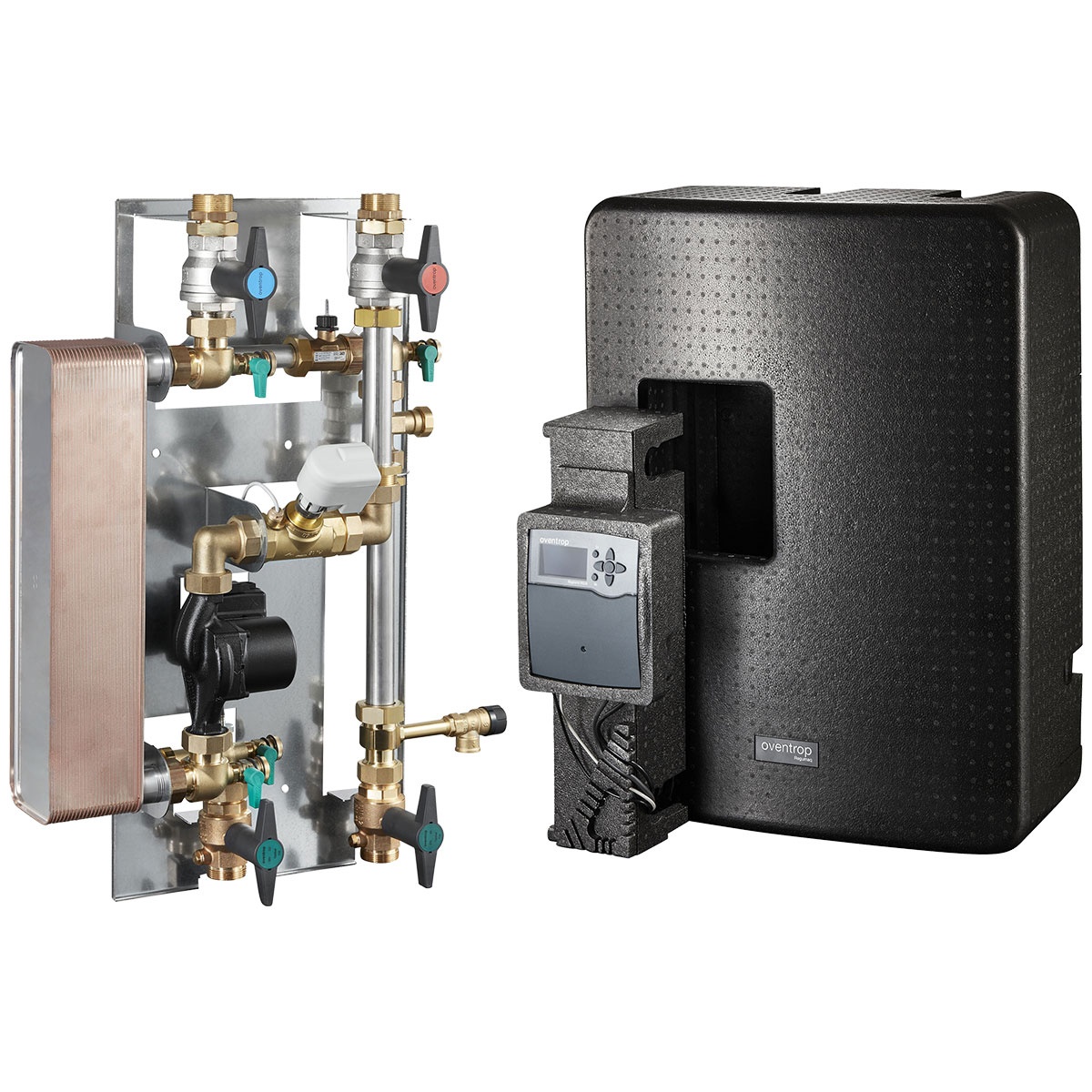

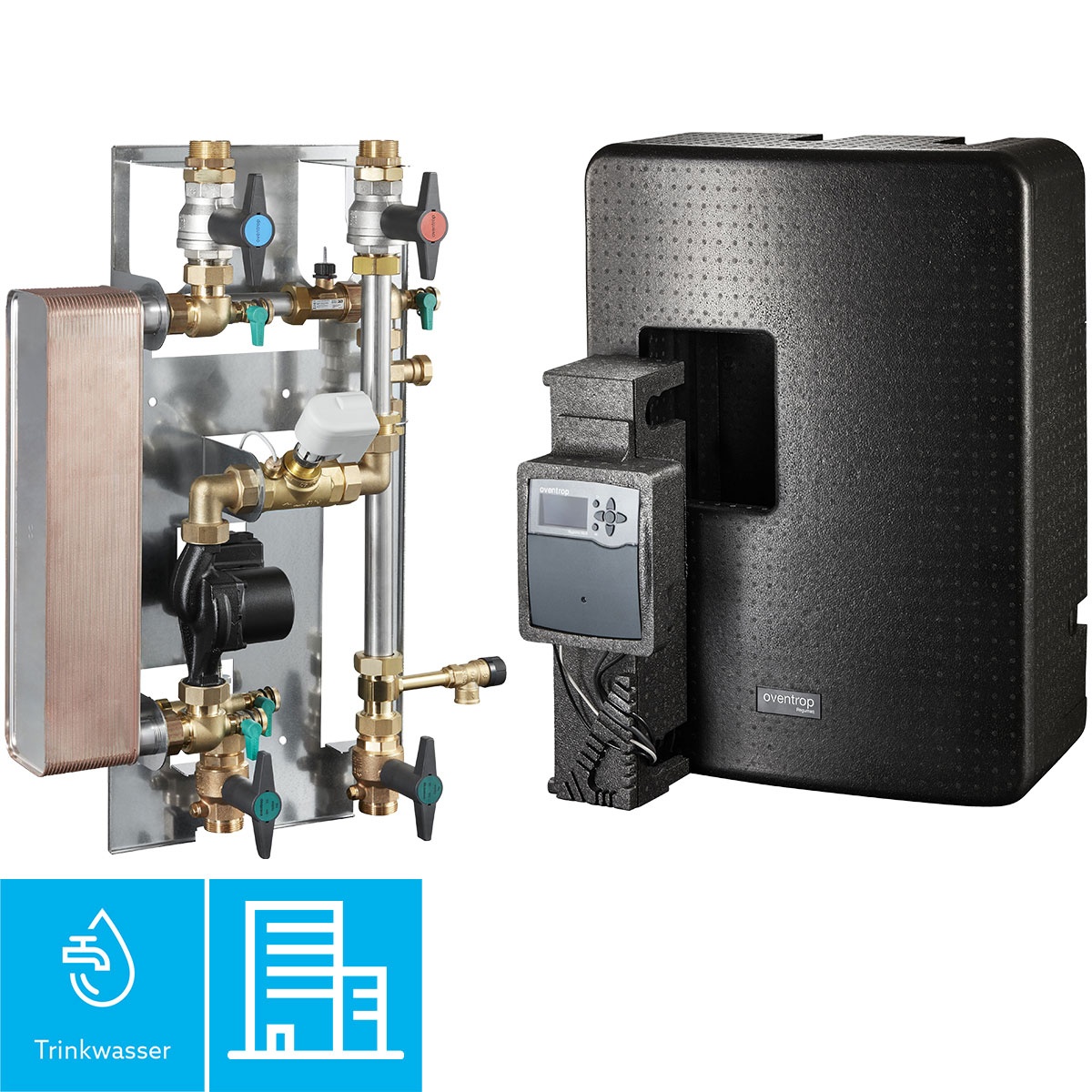

Oventrop Regumaq X-80 Frischwasserstation Wärmeübertrager kupfergelötet 1381580
inkl. MwSt. zzgl. Versandkosten
Speditionsversand (DE), Versandindex: 24
Lieferzeit 7 -14 Tage
- Artikel-Nr.: 10036223
- Herstellernummer: 1381580
Produktinformationen "Oventrop Regumaq X-80 Frischwasserstation Wärmeübertrager kupfergelötet 1381580"
Lieferumfang:
- 1 x Oventrop Frischwasserstation
Beschreibung:
- mit Regler Regtronic RQ
- mit Wärmeübertrager kupfergelötet
- geeignet für Mehrfamilienhäuser und Nichtwohngebäude
- zum Anschluss an den Pufferspeicher
- besonders leistungsstark
- Anlagenparameter mit elektronischem Regler Regtronic RQ einstellbar
- Anschluss an den Datenlogger Datalog CS-BS möglich: vernetzen, visualisieren oder aus der Ferne zugreifen
- Webinterface zum Einstellen und Auslesen des Reglers oder Weitergeben der Reglerdaten an die Gebäudeleittechnik (GLT)
- elektronisch geregelte Armaturenbaugruppe mit Wärmeübertrager zur hygienischen Trinkwassererwärmung im Durchflussverfahren
- das Trinkwasser wird in dem Moment erwärmt, wenn es benötigt wird (Just in time)
- abhängig von der Temperatur und dem Volumenstrom auf der Trinkwasserseite wird die Umwälzpumpe (Grundfos UPML) auf der Heizungsseite drehzahlgeregelt
- Schüttleistung: 2 - 80 l/min. (abhängig von eingestellter Trinkwassertemperatur und vorhandener Pufferwassertemperatur)
- Anschlüsse: G 1 1/2" flachdichtend für Anschluss an den Puffer- und Trinkwasserkreis

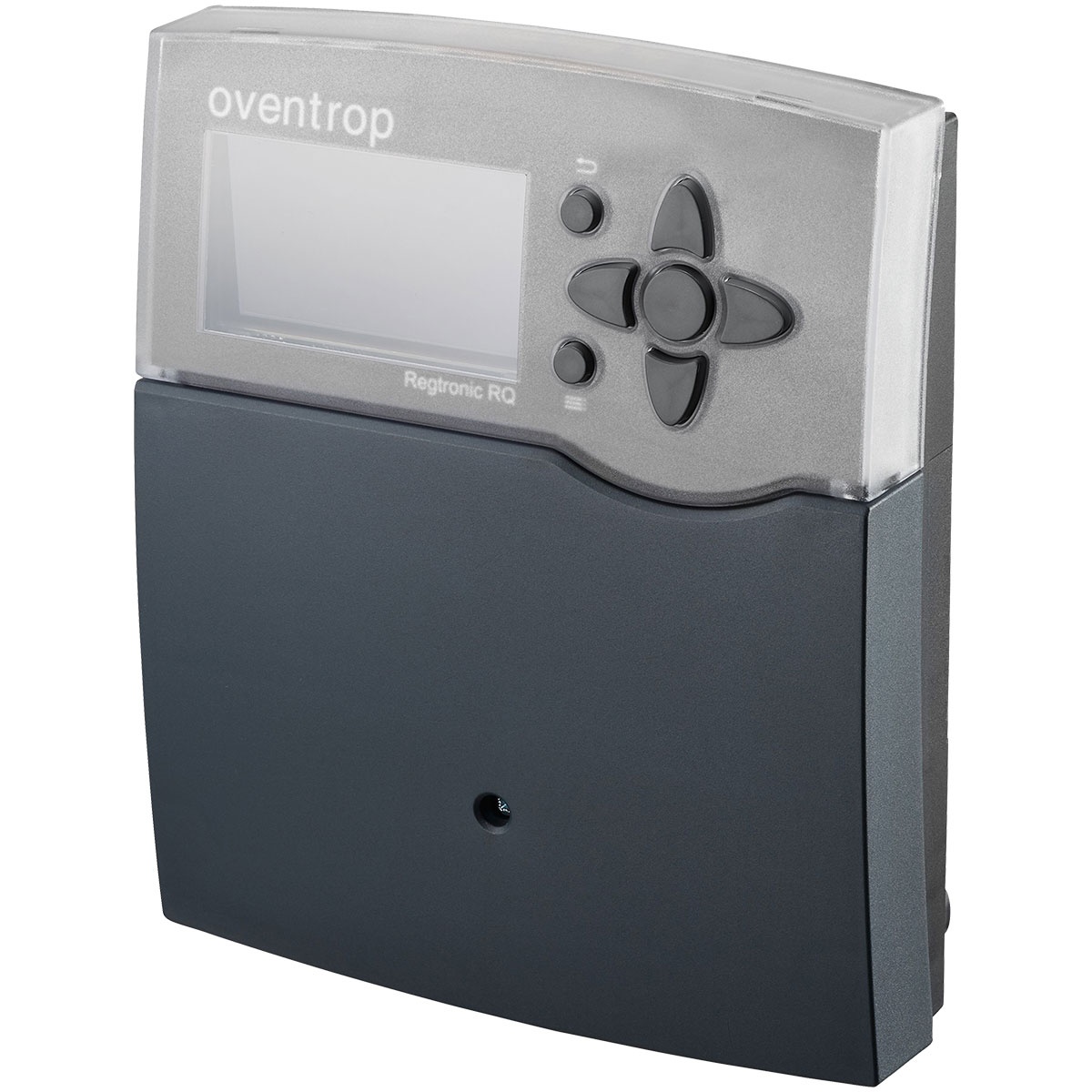

Regelung:
- Regtronic RQ
- ist mit den internen elektrischen Komponenten fertig verkabelt
- besitzt einen Datenbus (S-Bus) zum Anschluss an den Datenlogger CS-BS
- Regelung der Trinkwarmwassertemperatur
- Regelung der Zirkulation (Zeitprogrammierbar: thermisch oder bedarfsabhängig), thermische Desinfektion, Nachheizen und Alarmfunktion
Plattenwärmeübertrager:
- Wärmeübertragerplattenzahl: 46
- erfüllt die Anforderungen der europäischen Druckbehälterrichtlinie (PED)
- aufgrund der turbulenten Strömungsführung wird ein guter Selbstreinigungseffekt erzielt und so eine Verschmutzung verhindert
- kann durch die im Primär- und Sekundärkreis integrierten KFE-Hähne gespült werden
- der Trinkwasserkreis wird durch ein 10 bar Sicherheitsventil geschützt

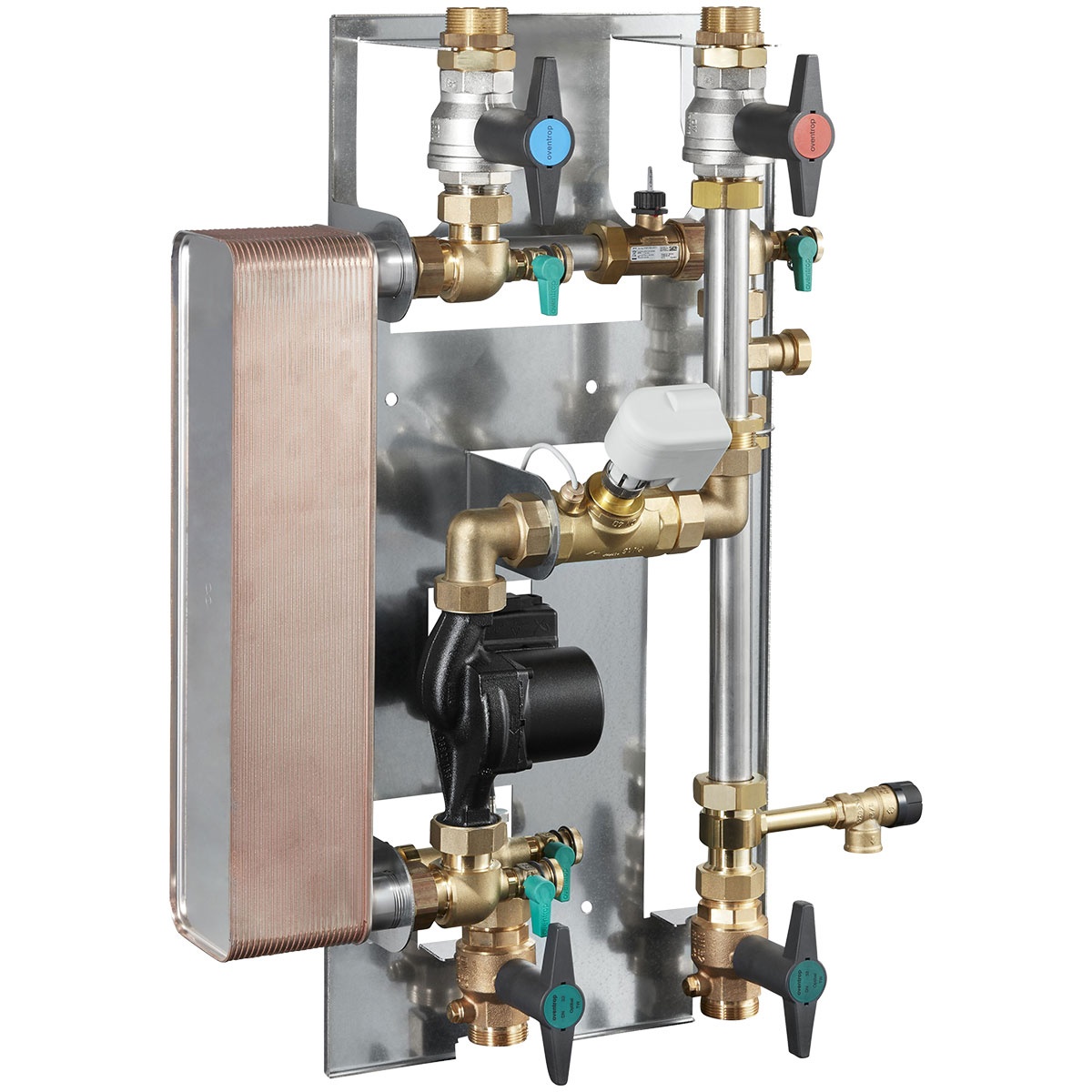

- die Armaturen des Wärmeübertragersystems besitzen flachdichtende Anschlüsse, diese sind auf einer Trägerplatte fertig montiert und auf Dichtheit geprüft

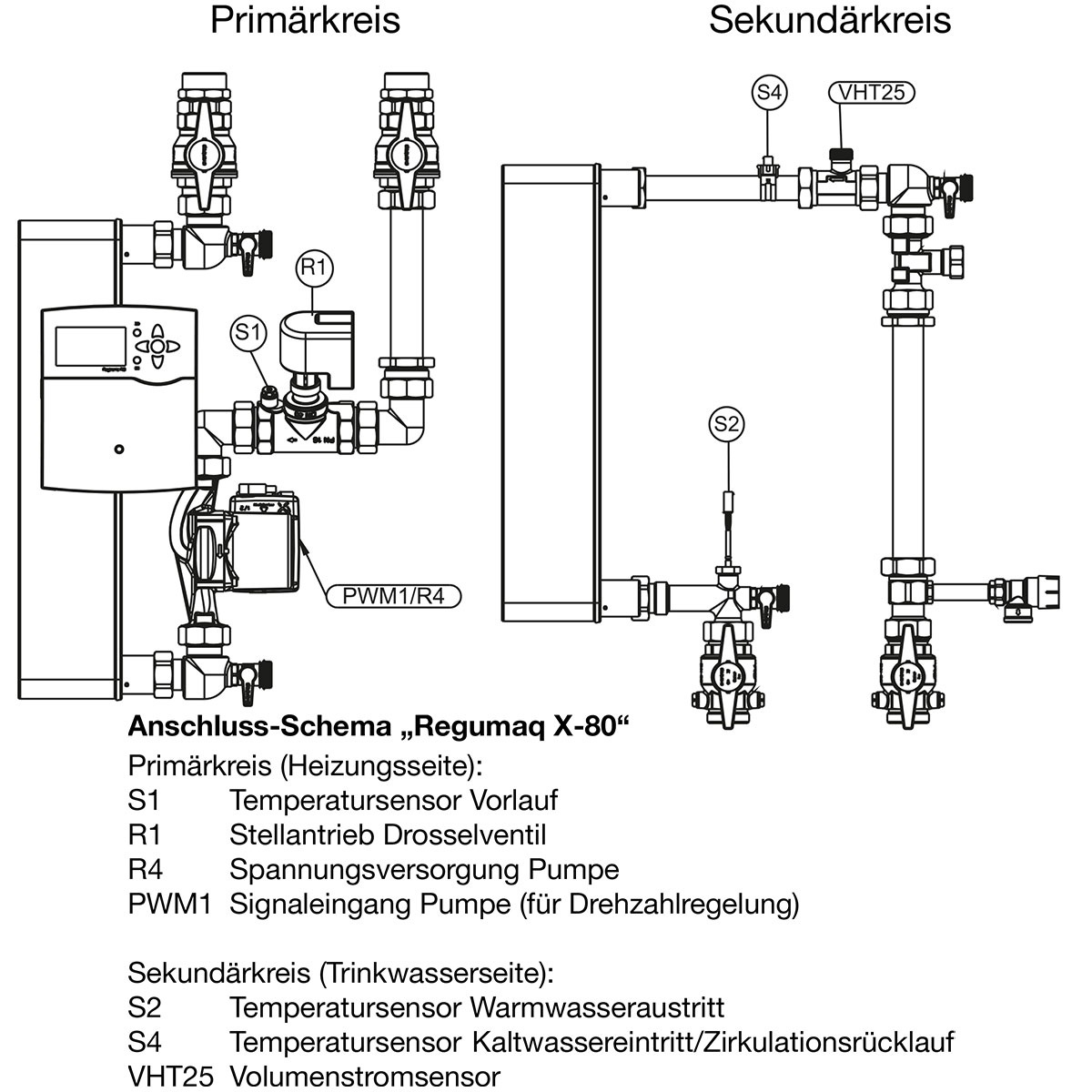

Trinkwasserkreis bestehend aus:
- 1 x Volumenstromsensor
- 1 x Sicherheitsventil 10 bar
- 1 x elektronische Widerstandsthermometer
- 2 x KFE-Hähne
Pufferkreis bestehend aus:
- 1 x elektronisches Widerstandsthermometer
- 1 x Sperrventil mit Stellmotor

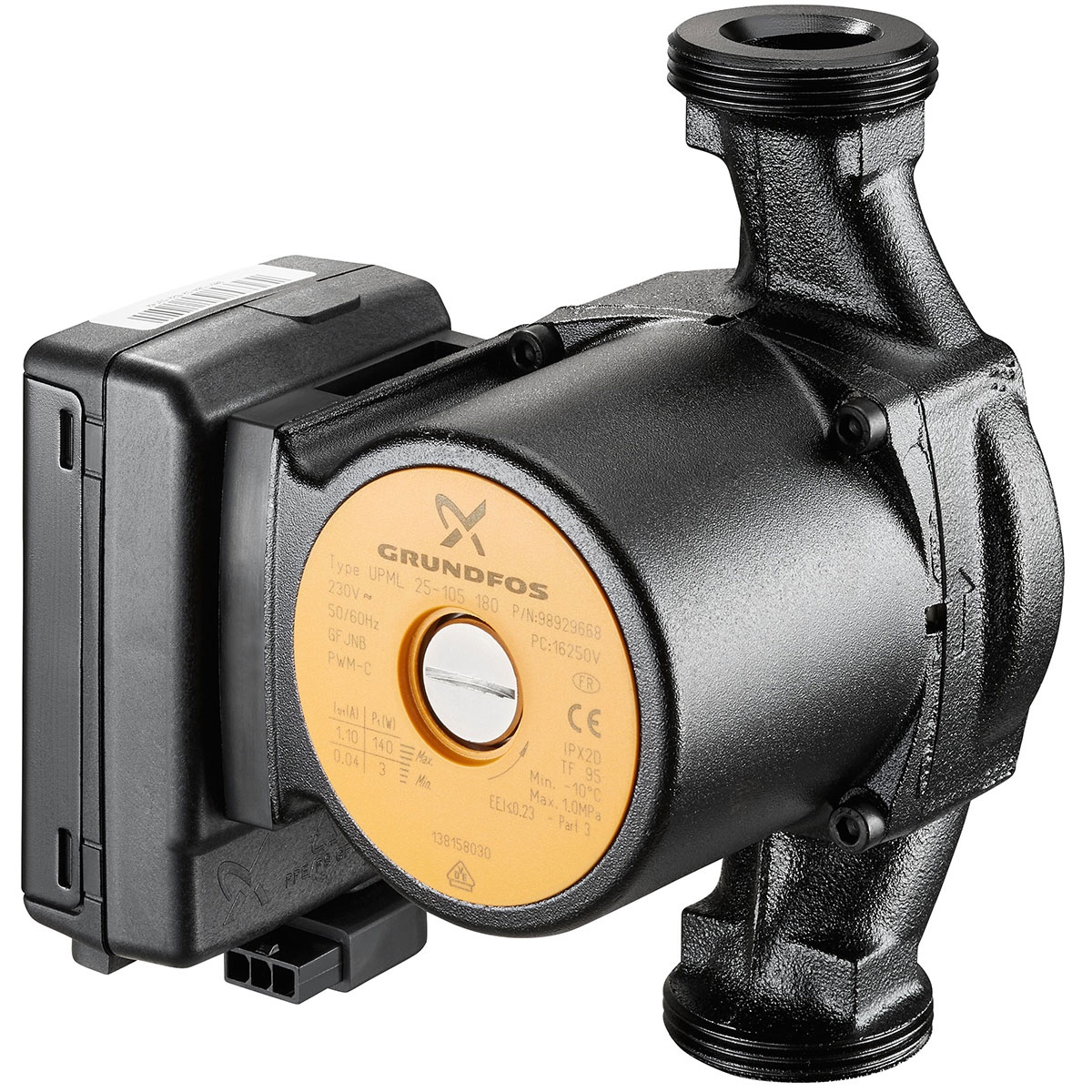

- 1 x Umwälzpumpe Grundfos UPML 25-105 PWM
- 1 x Kugelhähne
Technische Daten:
| Allgemein | |||
| Betriebsdruck max. | 10 bar | ||
| Betriebstemperatur max. | 95 °C | ||
| Anschlüsse | |||
| Speicherkreis und Trinkwasserkreis | G1 1/2" AG Flachdichtend | ||
| Nenninnendurchmesser Warmwasseranschluss | |||
| Nenninnendurchmesser kaltes Trinkwasser | |||
| Nenninnendurchmesser Zufuhr | |||
| Nenninnendurchmesser Rücklauf | |||
| Speicherkreis | |||
| Medium | Heizungswasser | ||
| kv-Wert | 6,9 m3/h | ||
| Pumpe | Typ | Grundfos UPML 25-105 PWM | |
| Leistungsaufnahme im Betrieb | 3 - 140 Watt | ||
| Trinkwasserkreis | |||
| Medium | Trinkwasser | ||
| Schüttleistung (bei Δ T = 15K) | 77 l/min | ||
| kv-Wert | 6,6 m3/h | ||
| Sicherheitsventil | Betriebsdruck | 10 bar | |
| Material | |||
| Armaturen | Messing / entzinkungsbeständiges Messing / Rotguss | ||
| Dichtungen | EPDM | ||
| Wärmedämmung | EPP | ||
| Rohre | Edelstahl 1.4404 | ||
| Wärmeübertrager | Plattenmaterial | Edelstahl 1.4401 | |
| Anschlüsse | Edelstahl 1.4401 | ||
| Lotmaterial | Kupfer | ||
| Produktdaten | |||

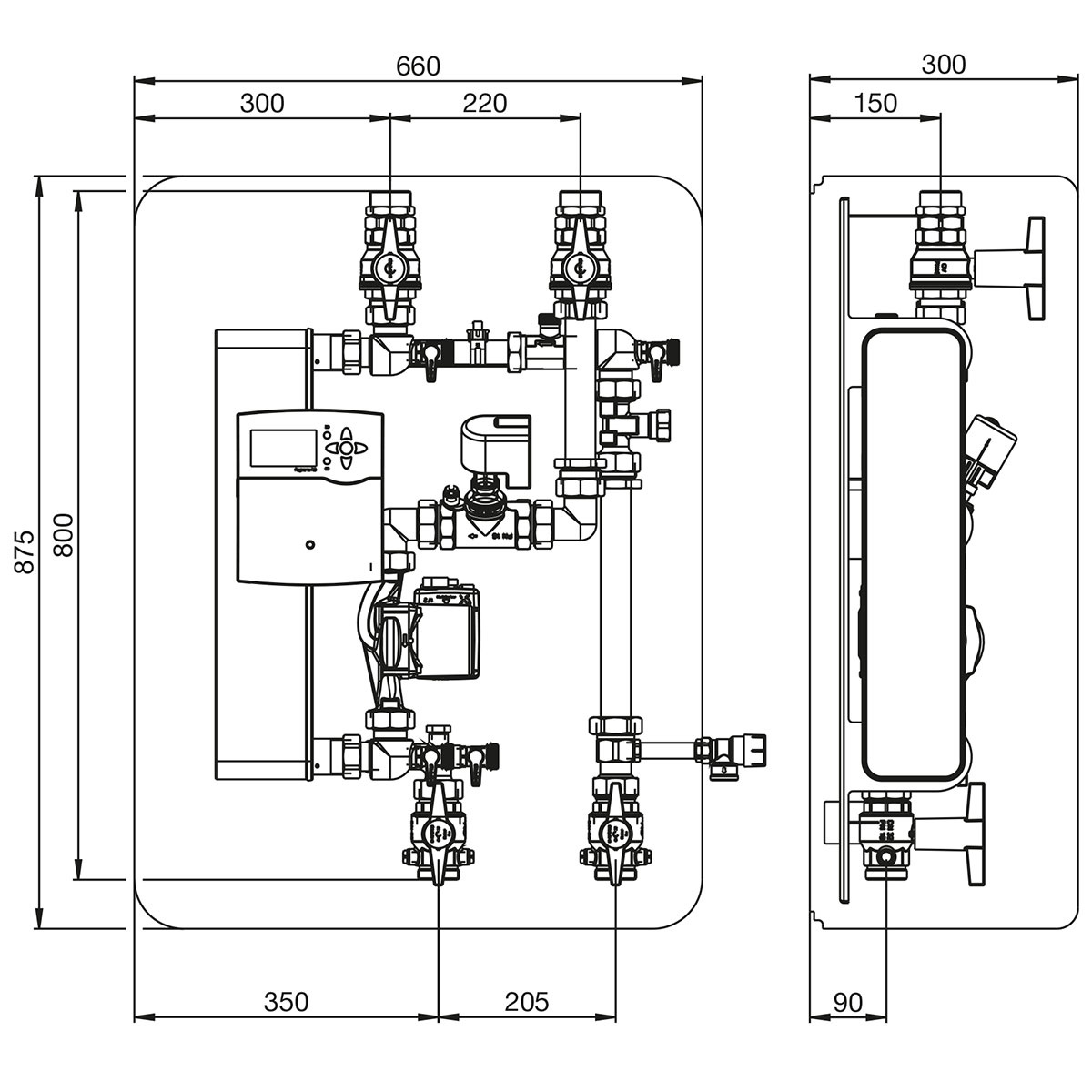

| Breite | 660 mm | ||
| Höhe | 875 mm | ||
| Tiefe | 300 mm | ||
| Gewicht | 38,80 kg | ||
| Farbton Gehäuse | Schwarz | ||
| Serie | Regumaq | ||
| Typ | X-80 | ||
| Hersteller | Oventrop | ||
| Artikel-Nr. | 1381580 | ||
