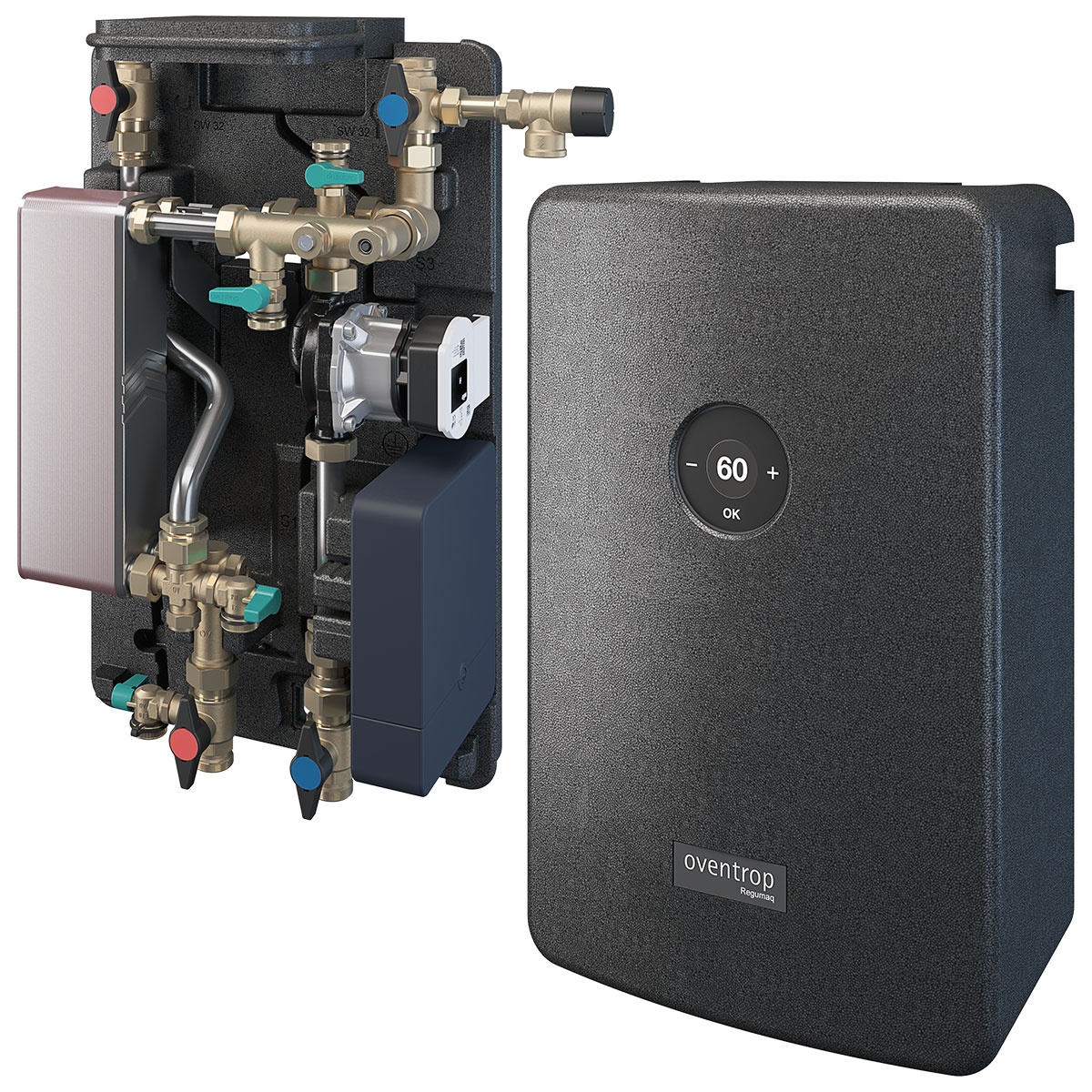

Produktinformationen "Oventrop Regumaq X-45 Frischwasserstation Wärmeübertrager kupfergelötet 1381140"

Lieferumfang:

1 x Oventrop Frischwasserstation

Beschreibung:

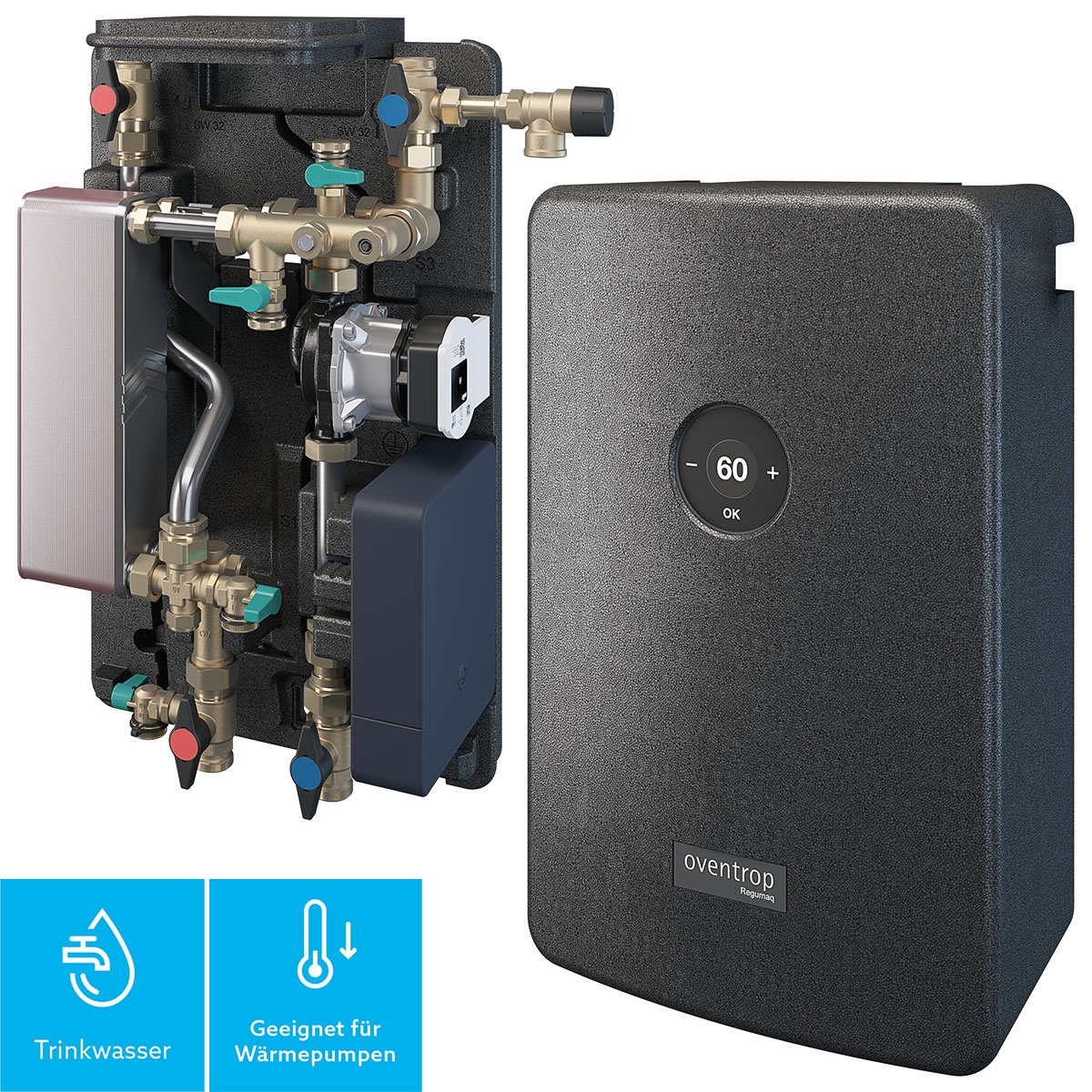

geeignet für Wärmepumpen und Mehrfamilienhäuser
geeignet für Niedertemperatursysteme
mit Wärmeübertrager kupfergelötet
leistungsstark und variabel im Einsatz

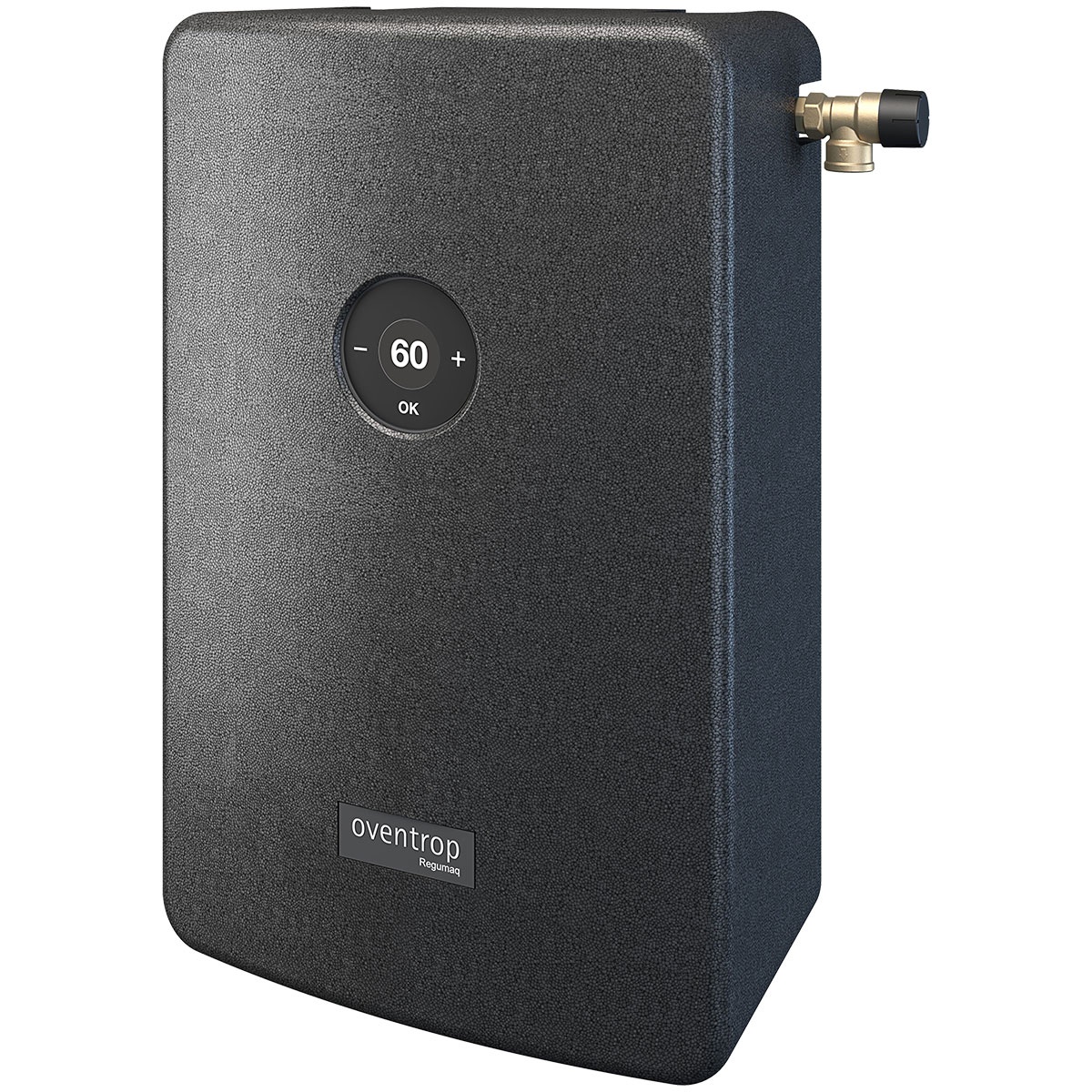

intuitiv bedienbar am Touch-Display aus Glas, im Nutzer- oder Expertenmodus für Fachhandwerker
Zusatzfunktionen wie Rücklaufeinschichtung oder Nachheizung
präzise Regelungstechnik durch Turbinen-Sensorik und LIN-Pumpentechnologie (Parallelschaltung möglich)
inkl. Umwälzpumpe Wilo Para

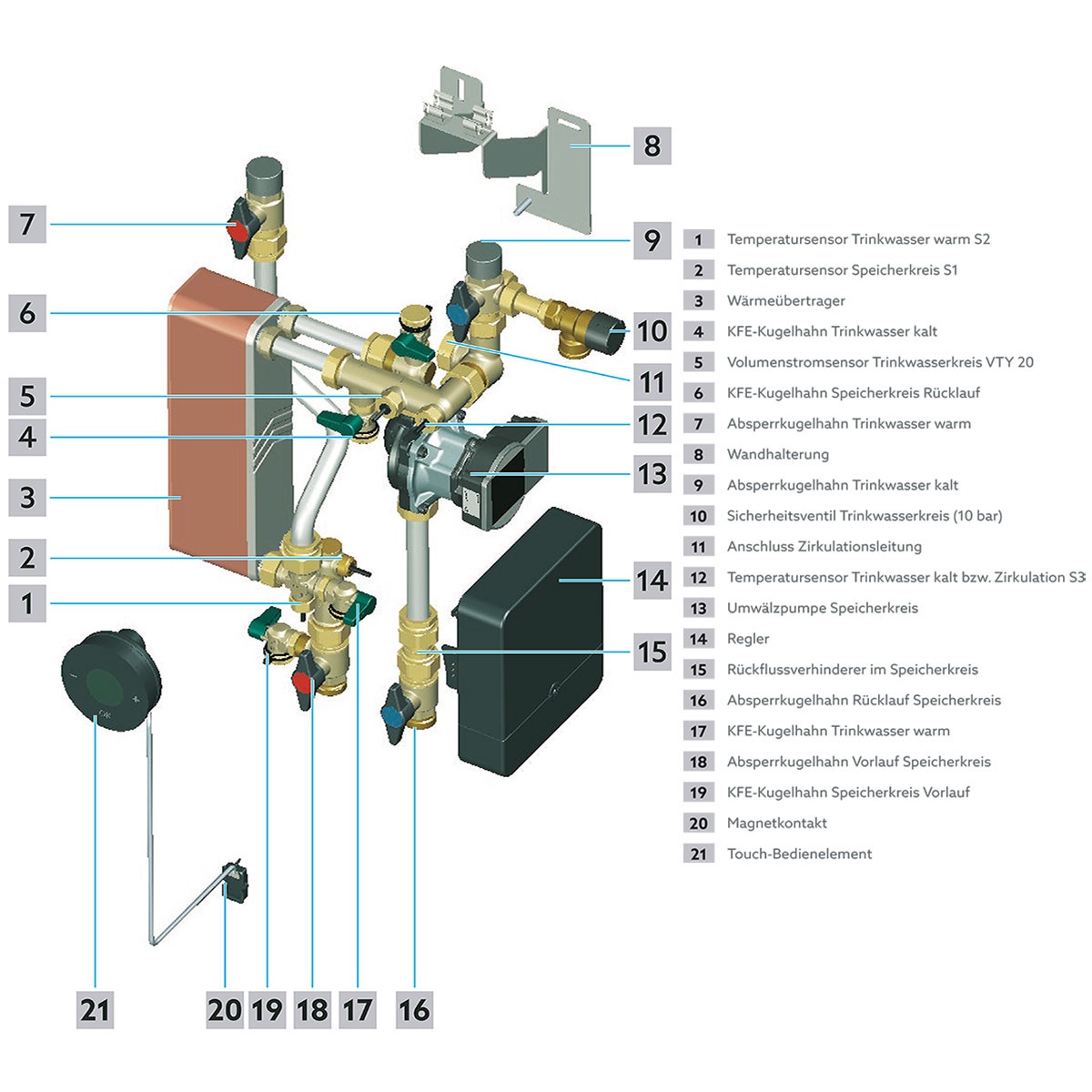

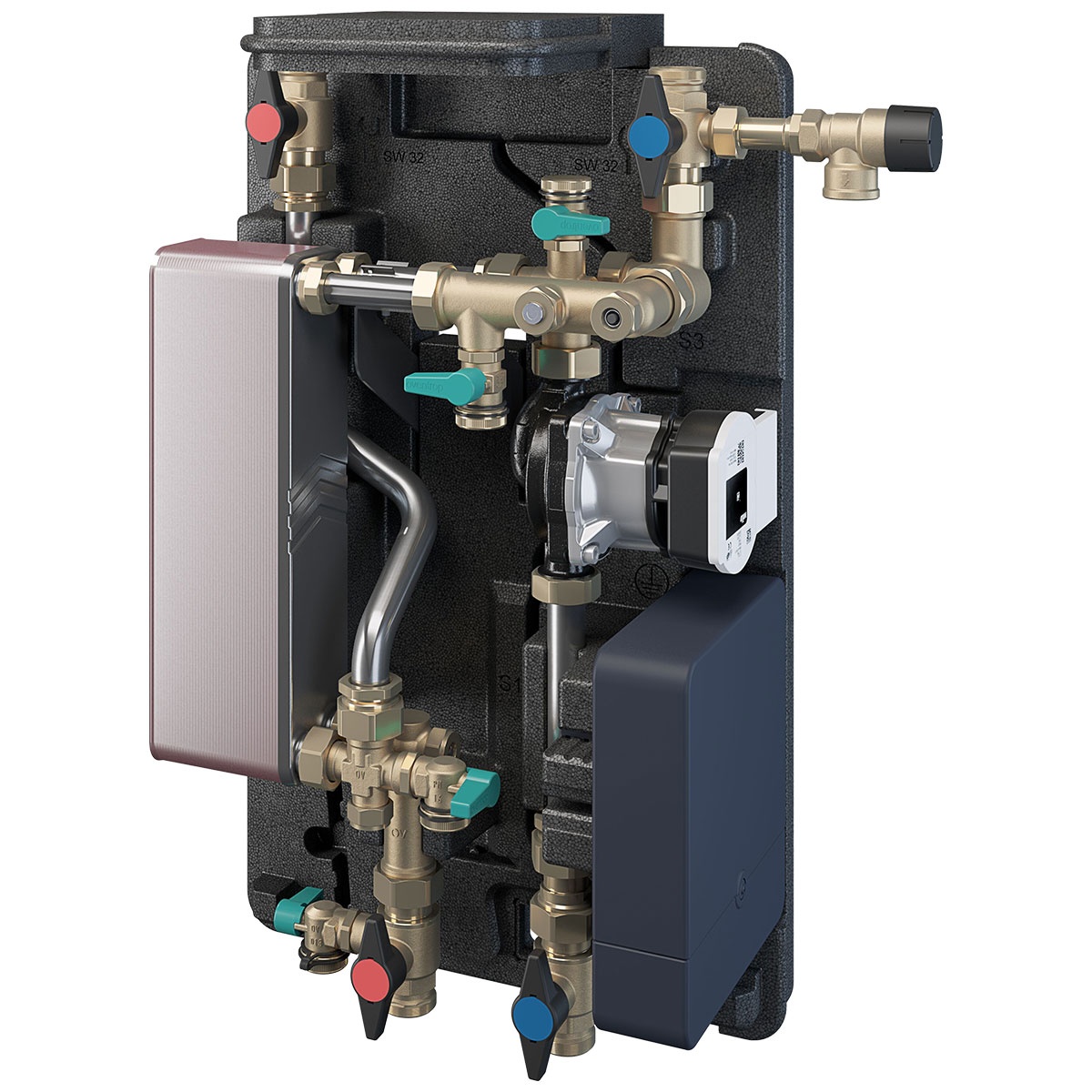

elektronisch geregelte Armaturengruppe mit Wärmeübertrager zur hygienischen Trinkwassererwärmung nach dem Durchlaufprinzip
Trinkwasserkreis und Speicherkreis sind systembedingt dadurch getrennt, dass die zusammengesetzten wellenförmig profilierten Platten des Wärmeübertragers jeweils abwechselnd von aufzuwärmenden und wärmeabgebenden Medien durchströmt werden
der Wärmeübertrager ist so ausgelegt, dass eine turbulente Strömung entsteht, dies führt zu einem hohen Wärmeaustausch und einem Selbstreinigungseffekt
mit elektronischer Regelung
einfache Ein-Mann-Montage

Regelung:

besteht aus einer Reglerbox innerhalb der Station und einem, auch bei geschlossener Wärmedämmung zugänglichen, Bedienelement mit Touchoberfläche
ist für eine schnelle und einfache Inbetriebnahme steckerfertig verkabelt
mit dem Bedienelement ist die Reglerbox steckerlos über Magnetkontakte verbunden
die Kontakte werden durch aufsetzen und abnehmen der Oberschale geschlossen bzw. getrennt
mit 5 programmierbaren Relais ausgestattet
an die Relais können Verbraucher (z.B. Pumpen, Ventile oder ähnliches) angeschlossen werden

Funtion:

Sensoren erfassen den aktuellen Volumenstrom und die Temperatur im Trinkwasserkreis und im Speicherkreis
der Regler errechnet daraus die zur Erreichung der gewünschten Trinkwassertemperatur erforderliche Pumpendrehzahl
das Trinkwasser wird in dem Moment erwärmt in dem es benötigt wird
die Bevorratung von heißem Trinkwasser ist beim Einsatz dieser Station nicht erforderlich
da kein warmes Trinkwasser bevorratet wird, ist die Gefahr der Bildung von Legionellen systembedingt minimiert
durch die bedarfsgerechte Bereitstellung von heißem Trinkwasser werden insbesondere bei geringem Trinkwasserverbrauch Bereitschaftswärmeverluste vermieden

Technische Daten:

Allgemein
Betriebsdruck max.		10 bar
Betriebstemperatur max.		95 °C
Umgebungstemperatur		2 - 35 °C
Anschlüsse
Speicherkreis, Trinkwasserkreis und Zirkulation		G1" AG Flachdichtend
KFE-Spül- und Befüllungskugelhähne		G 3/4" AG für Schlauchverschraubung
Speicherkreis
Medium		Heizwasser gemäß VDI 2035/Ö-Norm H5195-1, Fluidkategorie ≤ 3 gemäß DIN EN 1717
kv-Wert		3,41 m³/h
Pumpe	Typ	Wilo Para 15-130/8-75/ LIN-9
	Leistungsaufnahme im Betrieb	2 - 75 Watt
Trinkwasserkreis
Medium		Trinkwasser
Schüttleistung (bei Δ T = 15K)		1-45 l/min
kv-Wert		2,55 m³/h
Sicherheitsventil		Betriebsdruck	10 bar
		Einstellbereich	20 - 75 °C
		Im Regler voreingestellt	35 - 60 °C
Material
Armaturen		Messing / entzinkungsbeständiges Messing
Dichtungen		Faserwerkstoff, EPDM
Wärmedämmung		EPP
Rohre		Edelstahl 1.4404
Wärmeübertrager		Plattenmaterial	Edelstahl 1.4401
		Anschlüsse	Edelstahl 1.4401
		Lotmaterial	Kupfer
Gehäuse
Material		Kunststoff, PC-ABS und PMMA
Anzeige / Display		Touch-/Vollgrafikdisplay
Bedienung		3 Touch-Tasten
Schutzart		IP 21 / DIN EN 60529
Schutzklasse		I
Maße		183 x 203 x 54 mm
Maße Touch-Bedienelement		Ø 100, Tiefe 50 mm
Regelung
Eingänge		8x Sensoren, 1x Sika-Volumenstromsensor
Ausgänge		4x elektromechanische Relais, 1x potenzialfreies Relais und 4x PWM-Ausgänge
Schaltleistung		Elektromechanisches Relais	1x (1) A 240 V~
		Potenzialfreies Relais	4x (2) A 240 V~
Gesamtschaltleistung		4 A 240 V~
Relais 1 bis 4		Elektromagnetisch
		Leiter 1 bis 4
		Neutralleiter N
		Schutzleiter
Relais 5		Potentialfreies Relais
		R5-A = Arbeitskontakt
		R5-M = Mittenkontakt
		R5-R = Ruhekontakt
Versorgung		100 – 240 V~ (50 – 60 Hz)
Anschlussart		X
Wirkungsweise		Typ 1.C.Y
Bemessungsstoßspannung		2,5 kV
Sicherung		T4AH250V
Datenschnittstelle		S-Bus LIN-Bus, MicroSDKarteneinschub

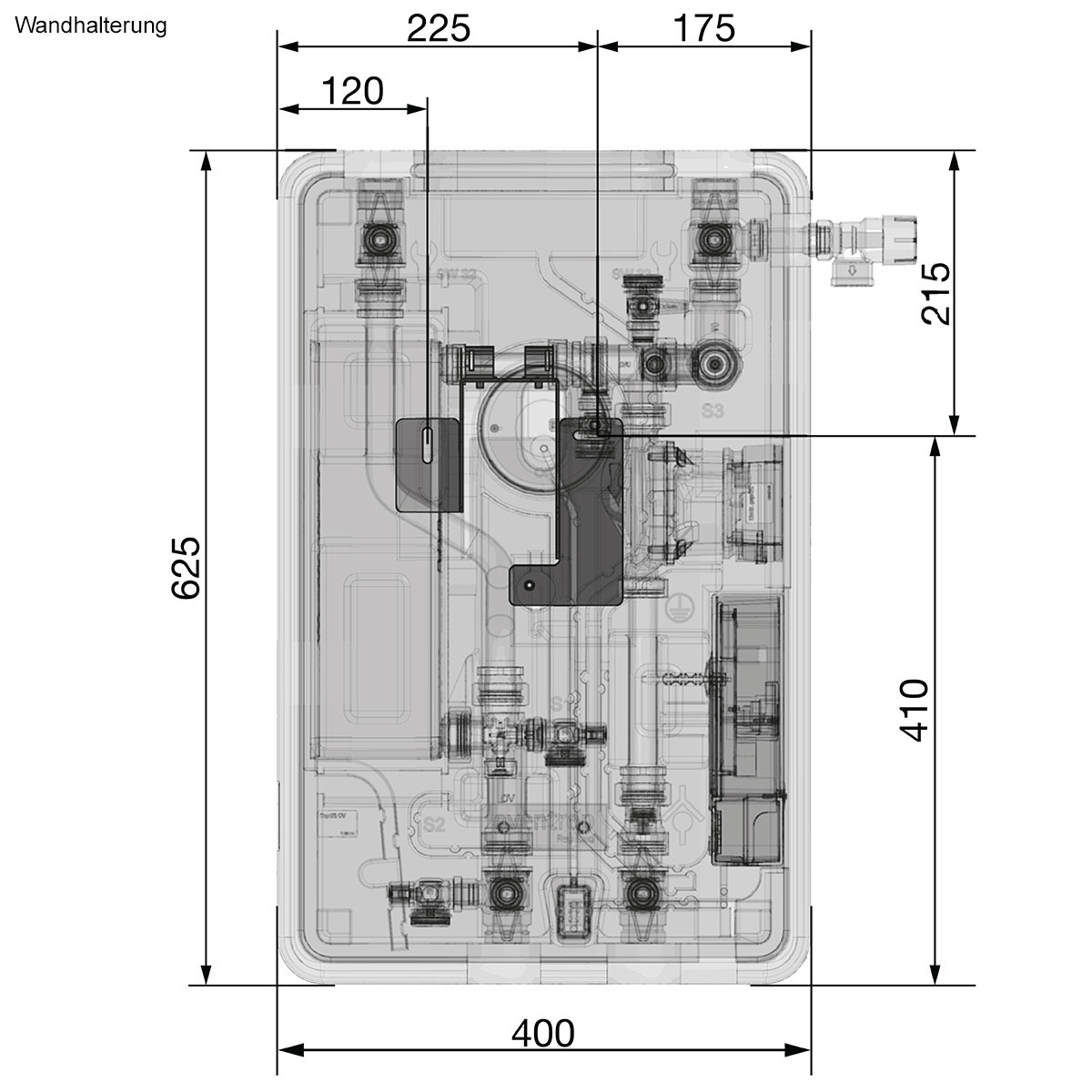

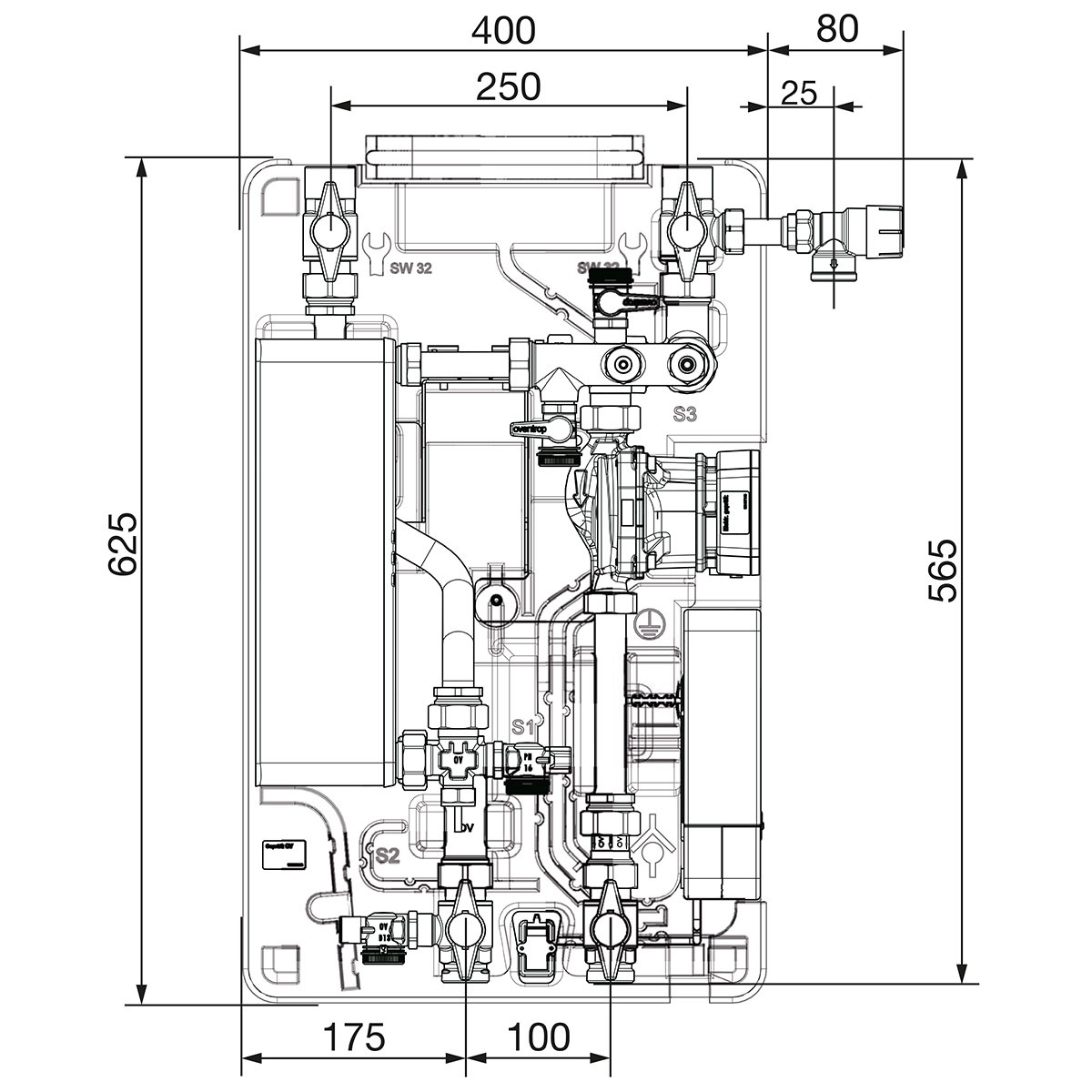

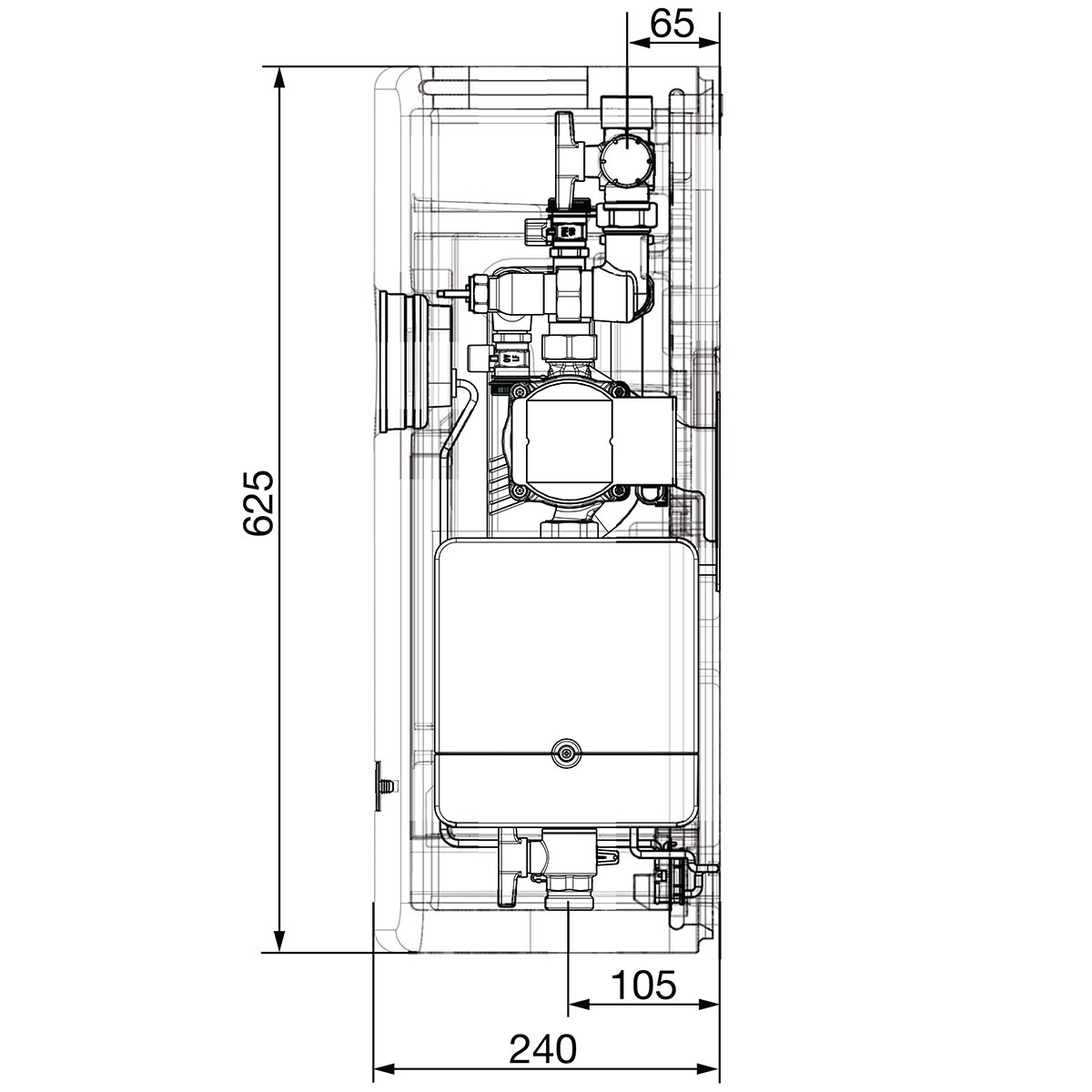

Produktdaten
Breite		400 / 480 mm
Höhe		625 mm
Tiefe		240 mm
Gewicht		15 kg
Farbton Gehäuse		Schwarz
Serie		Regumaq
Typ		X-45
Hersteller		Oventrop
Artikel-Nr.		1381140
