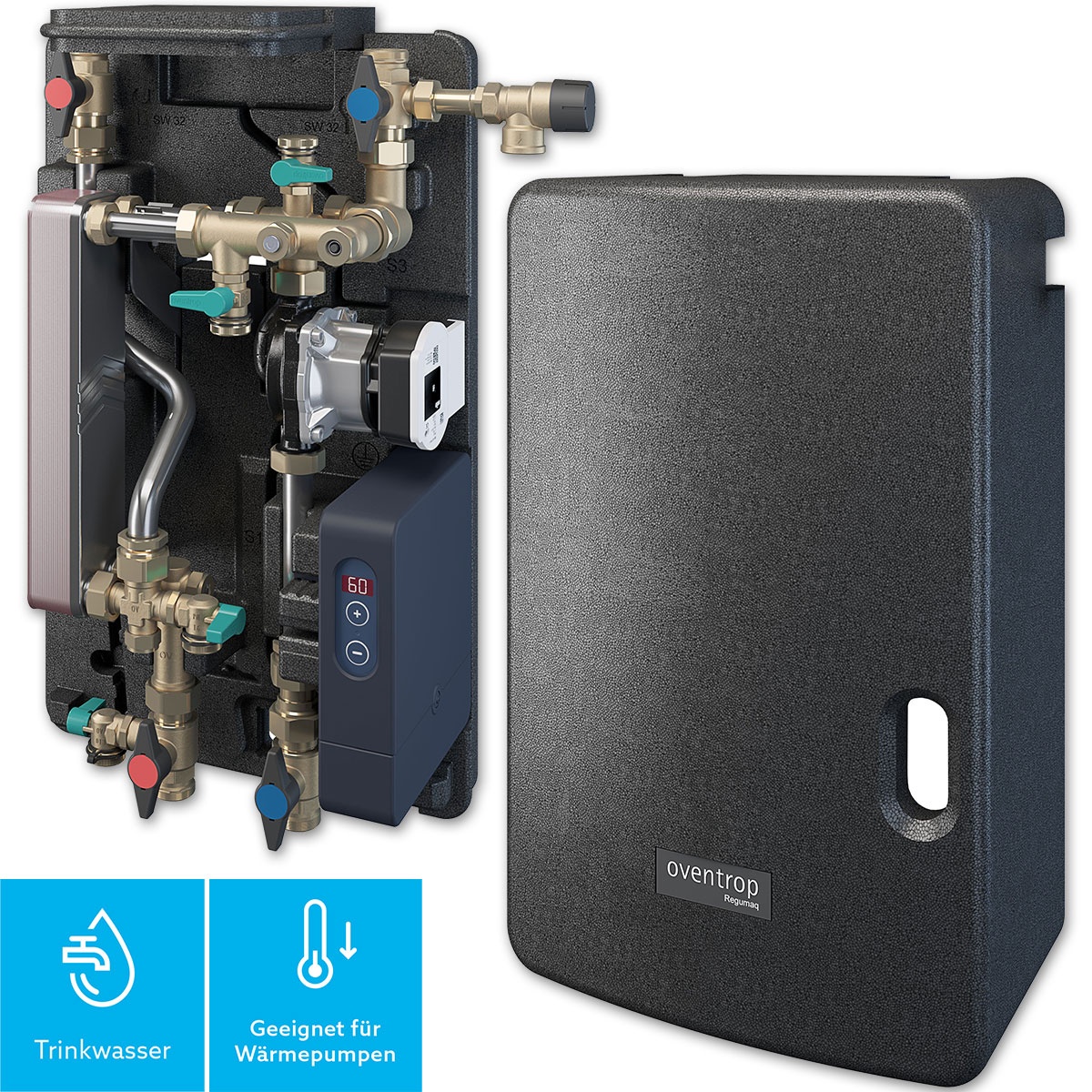

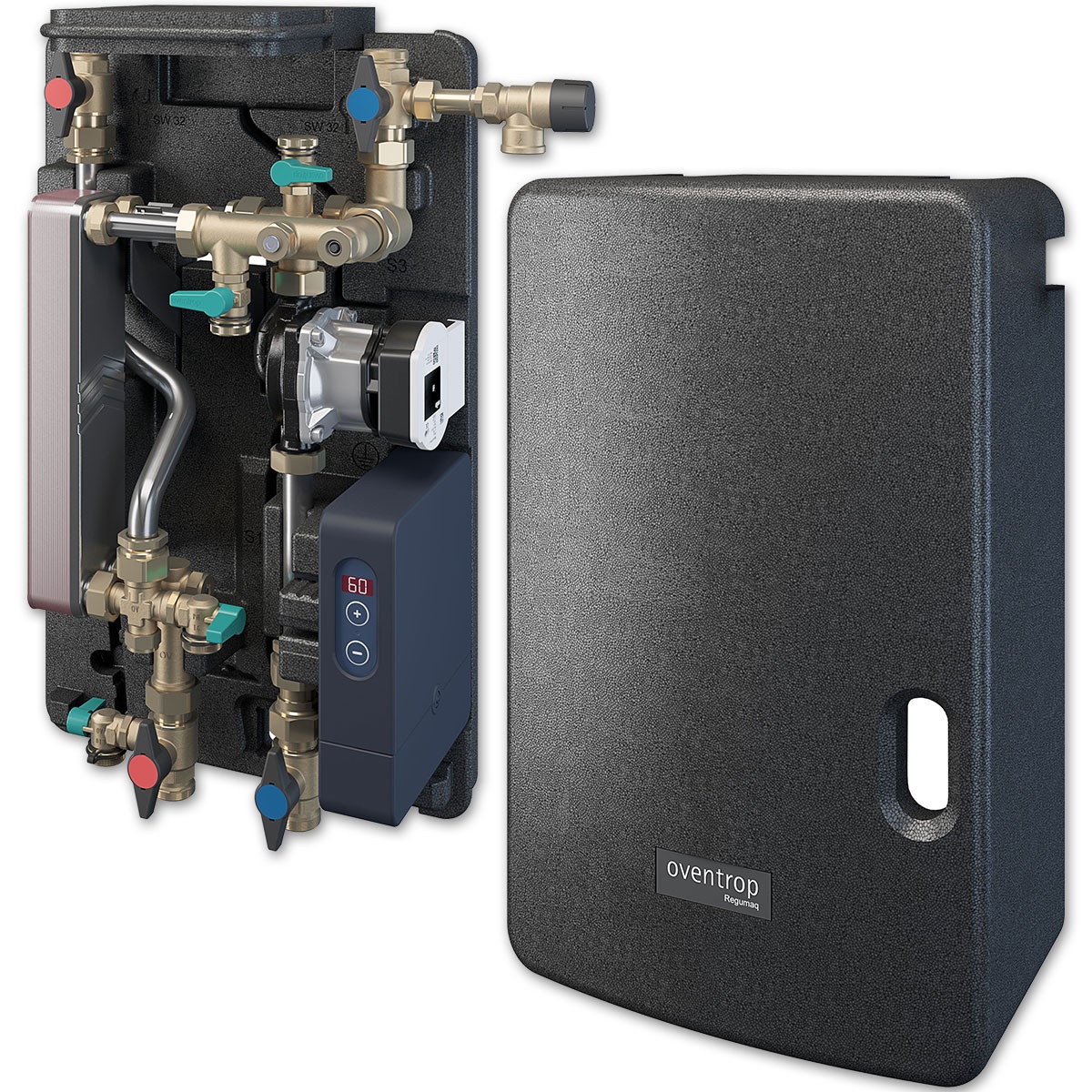

Oventrop Regumaq X-25 Frischwasserstation Wärmeübertrager kupfergelötet 1381125
- Artikel-Nr.: 10036216
- Herstellernummer: 1381125
Produktinformationen "Oventrop Regumaq X-25 Frischwasserstation Wärmeübertrager kupfergelötet 1381125"
Lieferumfang:
- 1 x Oventrop Frischwasserstation
Beschreibung:
- geeignet für Wärmepumpen und Einfamilienhäuser
- geeignet für Niedertemperatursysteme
- mit Wärmeübertrager kupfergelötet
- zum Anschluss an den Pufferspeicher
- kompakt und leistungsstark
- Anlagenparameter per DIP Schalter einstellbar
- schnelle Regelungstechnik durch Turbinen Sensorik und LIN-Pumpentechnologie
- elektronisch geregelte Armaturenbaugruppe mit Wärmeübertrager zur hygienischen Trinkwassererwärmung im Durchflussverfahren
- das Trinkwasser wird in dem Moment erwärmt, wenn es benötigt wird (Just in Time)
- abhängig von der Temperatur und dem Volumenstrom auf der Trinkwasserseite wird die Umwälzpumpe (Wilo Para) auf der Heizungsseite drehzahlgeregelt
- Wärmeübertragerplattenzahl: 46
- Schüttleistung: 1 - 25 l/min. (abhängig von eingestellter Trinkwassertemperatur und vorhandener Pufferwassertemperatur)
- Anschlüsse: G 1" flachdichtend für Anschluss an den Puffer- und Trinkwasserkreis, interne Verschraubung alle G 3/" und G 1" flachdichtend
- einfache Ein-Mann-Montage
Regelung:
- besteht aus einer Reglerbox innerhalb der Station mit frei zugänglichen Bedien- und Anzeigebereich
- ist mit den internen elektrischen Komponenten fertig verkabelt und für eine schnelle und einfache Inbetriebnahme konzipiert
- Regelung der Trinkwarmwassertemperatur
- Regelung der Zirkulation (thermisch oder Dauerbetrieb)
- Pumpenblockierschutz
Plattenwärmeübertrager:
- erfüllt die Anforderungen der europäischen Druckbehälterrichtlinie (PED)
- aufgrund der turbulenten Strömungsführung wird ein guter Selbstreinigungseffekt erzielt und so eine Verschmutzung verhindert
- kann durch die im Primär- und Sekundärkreis integrierten KFE-Hähne gespült werden
- der Trinkwasserkreis wird durch ein 10 bar Sicherheitsventil geschützt
- die Armaturen des Wärmeübertragersystems besitzen flachdichtende Anschlüsse, diese sind auf einer Trägerplatte fertig montiert und auf Dichtheit geprüft

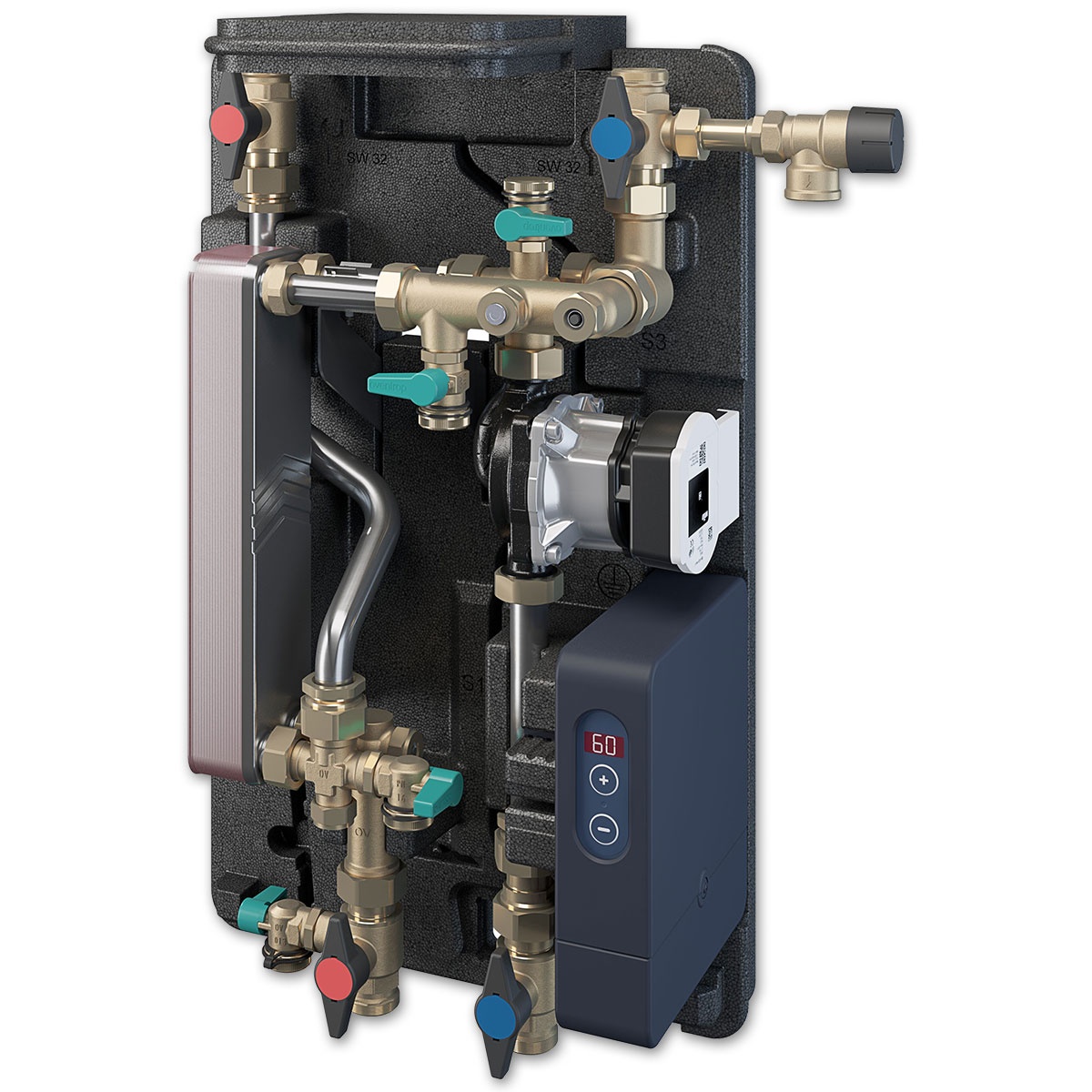

Trinkwasserkreis bestehend aus:
- 1 x Volumenstromsensor
- 1 x Sicherheitsventil 10 bar
- 2 x Absperrkugelhähne
- 2 x elektronische Widerstandsthermometer
- 2 x KFE-Hähne
Pufferkreis bestehend aus:
- 1 x elektronisches Widerstandsthermometer
- 1 x Sperrventil
- 1 x Umwälzpumpe Wilo PARA 15-130/8-75/LIN-9
- 2 x Absperrkugelhähne
- 2 x KFE-Hähne
Technische Daten:
| Allgemein | |||
| Betriebsdruck max. | 10 bar | ||
| Betriebstemperatur max. | 95 °C | ||
| Umgebungstemperatur | 2 - 35 °C | ||
| Anschlüsse | |||
| Speicherkreis, Trinkwasserkreis und Zirkulation | G1" AG Flachdichtend | ||
| KFE-Spül- und Befüllungskugelhähne | G 3/4" AG für Schlauchverschraubung | ||
| Speicherkreis | |||
| Medium | Heizwasser gemäß VDI 2035/Ö-Norm H5195-1, Fluidkategorie ≤ 3 gemäß DIN EN 1717 | ||
| kv-Wert | 2,67 m3/h | ||
| Pumpe | Typ | Wilo Para 15-130/8-75/ LIN-9 | |
| Leistungsaufnahme im Betrieb | 2 - 75 Watt | ||
| Trinkwasserkreis | |||
| Medium | Trinkwasser | ||
| Schüttleistung (bei Δ T = 15K) | 1-25 l/min | ||
| kv-Wert | 1,88 m3/h | ||
| Sicherheitsventil | Betriebsdruck | 10 bar | |
| Einstellbereich | 20 - 75 °C | ||
| Im Regler voreingestellt | 20 - 60 °C | ||
| Material | |||
| Armaturen | Messing / entzinkungsbeständiges Messing | ||
| Dichtungen | Faserwerkstoff, EPDM | ||
| Wärmedämmung | EPP | ||
| Rohre | Edelstahl 1.4404 | ||
| Wärmeübertrager | Plattenmaterial | Edelstahl 1.4401 | |
| Anschlüsse | Edelstahl 1.4401 | ||
| Lotmaterial | Kupfer | ||

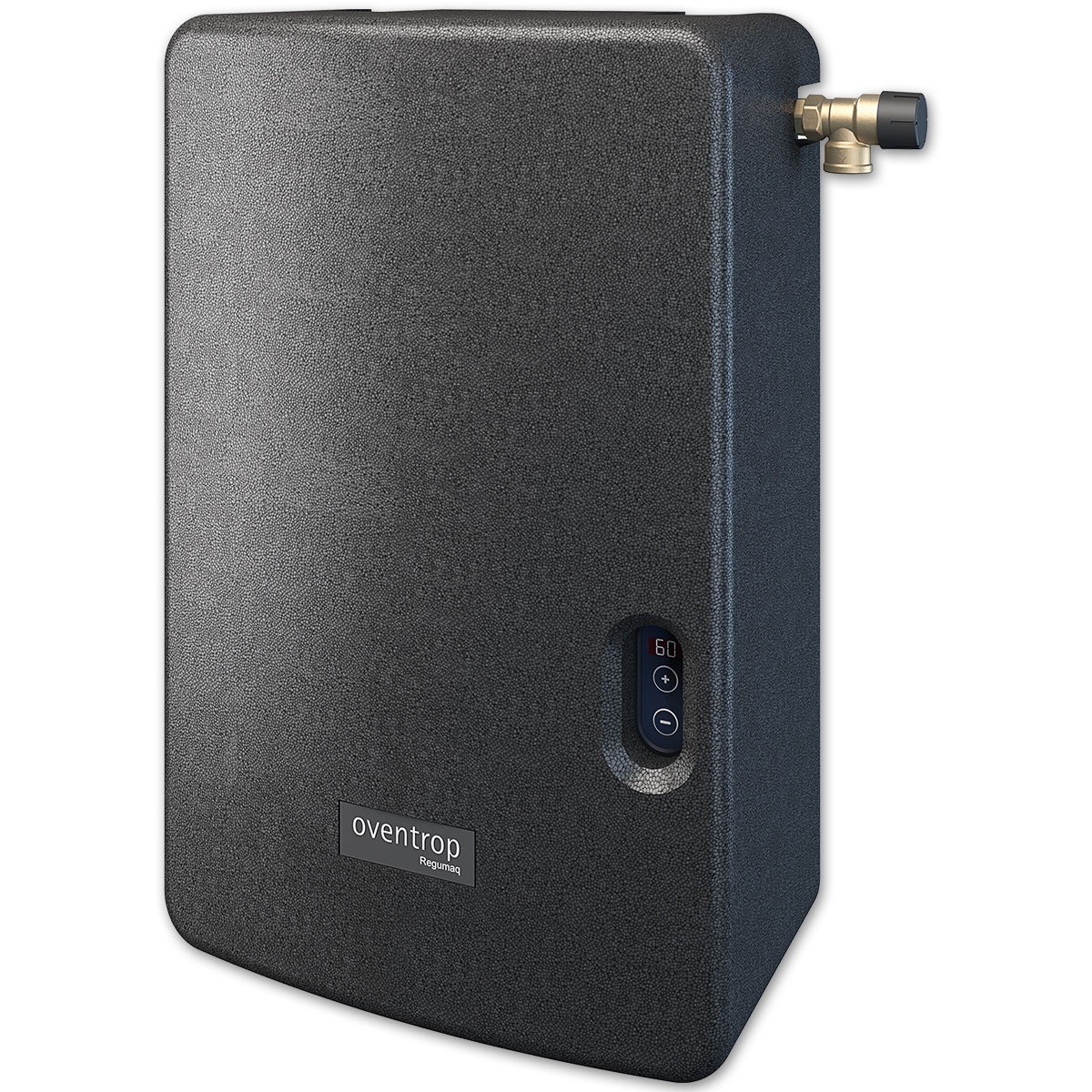

| Gehäuse | |||
| Material | Kunststoff, PC-ABS und PMMA | ||
| Anzeige / Display | 2x 7-Segment-Anzeigen, 1x Betriebskontroll-LED | ||
| Bedienung | 2 Tasten | ||
| Schutzart | IP 22 / DIN EN 60529 | ||
| Schutzklasse | I | ||
| Maße | 183 x 203 x 54 mm | ||
| Regelung | |||
| Eingänge | 3x Temperatursensoren Pt1000, 1x Sika-Volumenstromsensor | ||
| Ausgänge | 1x Halbleiterrelais und 1x PWM-Ausgang | ||
| Schaltleistung | 1x (1) A 240 V~ (Halbleiterrelais) | ||
| Gesamtschaltleistung | 1 A 240 V~ | ||
| Versorgung | 100 – 240 V~ (50 – 60 Hz) | ||
| Anschlussart | X | ||
| Wirkungsweise | Typ 1.C.Y | ||
| Bemessungsstoßspannung | 2,5 kV | ||
| Sicherung | T4AH250V | ||
| Datenschnittstelle | LIN-Bus | ||

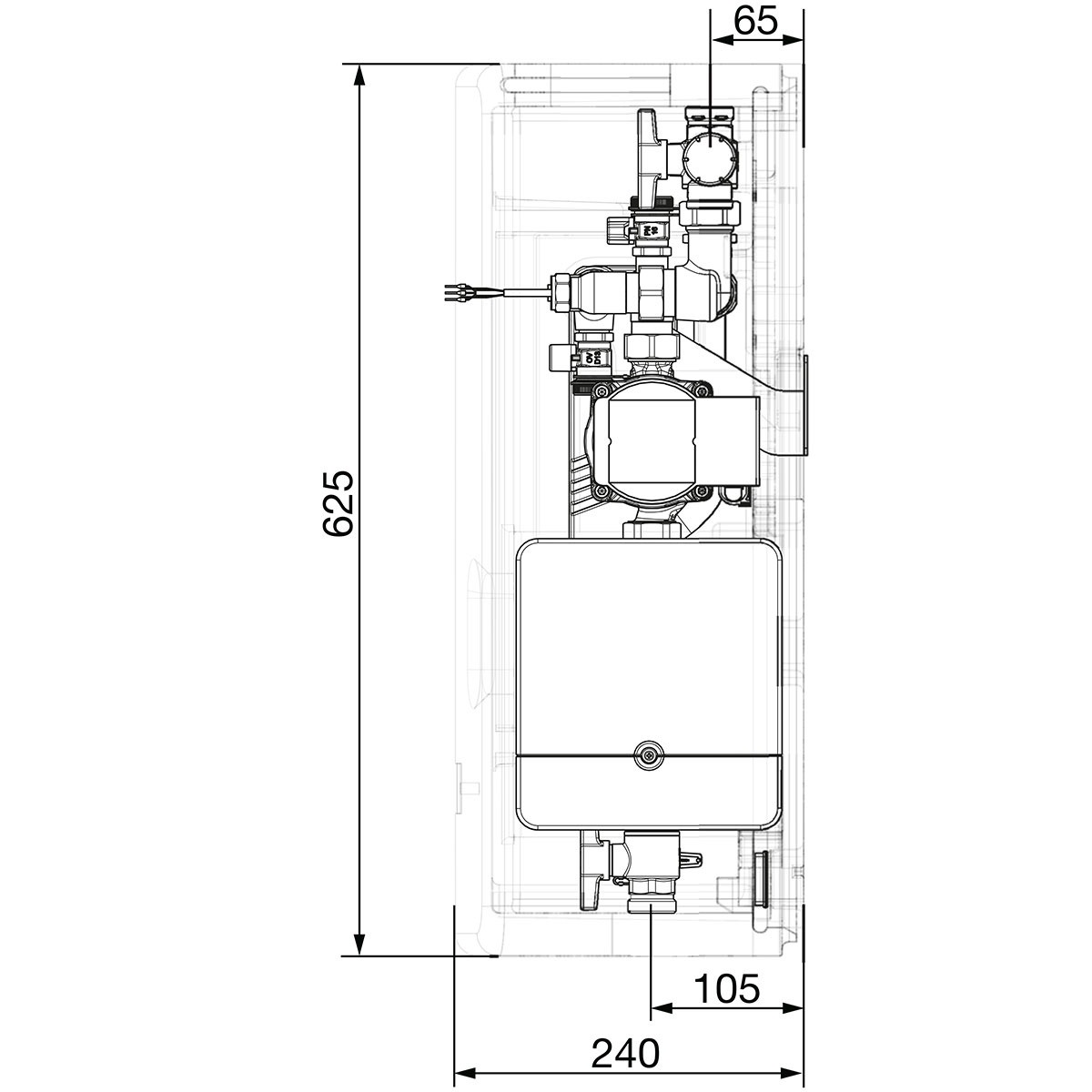

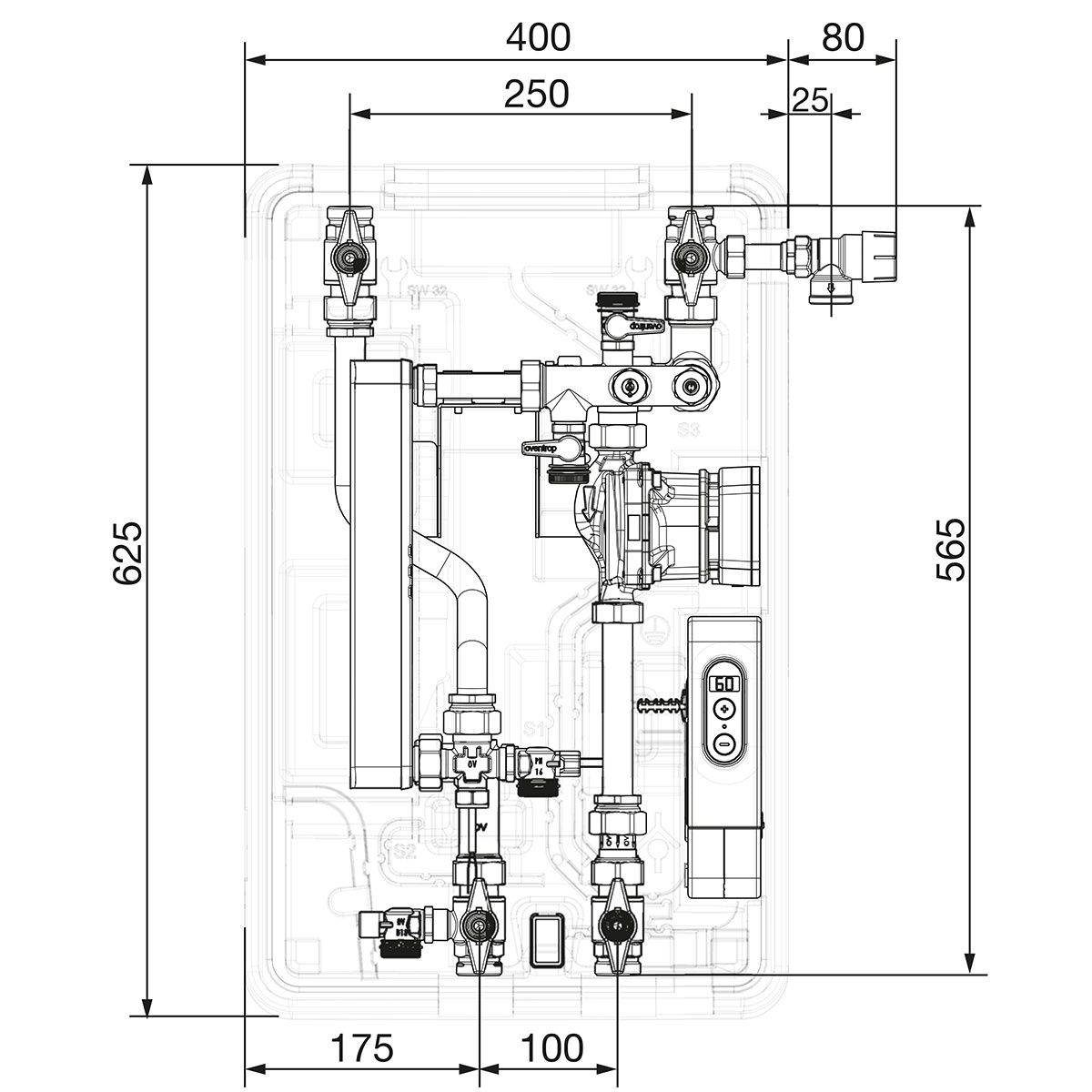

| Produktdaten | |||
| Breite | 400 / 480 mm | ||
| Höhe | 625 mm | ||
| Tiefe | 240 mm | ||
| Gewicht | 13,79 kg | ||
| Farbton Gehäuse | Schwarz | ||
| Serie | Regumaq | ||
| Typ | X-25 | ||
| Hersteller | Oventrop | ||
| Artikel-Nr. | 1381125 | ||
