Buderus Logano Plus GB125 Öl Brennwert Kessel Paket Solar 18kW MC110 u. RC310 inkl. 2 Kollektoren

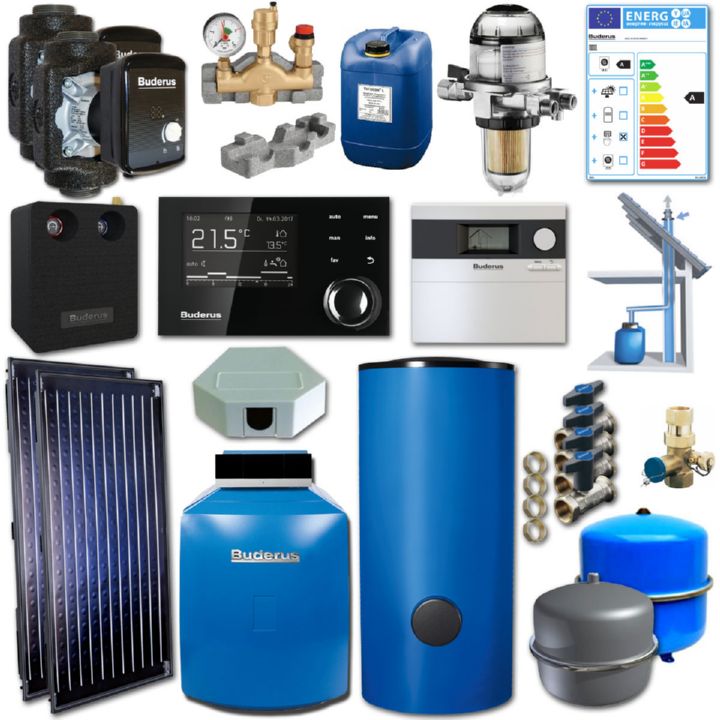

Lieferumfang:

• 1 x Buderus Logano Plus Öl-Brennwertkessel GB125-18
• 1 x Buderus Regelgerät Logamatic MC110
• 1 x Buderus Regelung Logamatic RC 310
• 1 x Buderus Warmwasserspeicher 300 Liter
• 1 x Buderus Speicheranschlussset AS1
• 2 x Buderus Logafix BUE-Plus Hocheffizienzpumpe
• 1 x Buderus Kesselsicherheitsgruppe 1" mit Manometer
• 1 x Buderus Logafix Kappenventil MS 3/4 x 3/4
• 1 x Buderus Logafix Ausdehnungsgefäß 35 Liter
• 1 x Grundbausatz GA-K
• 1 x Buderus Pack 10 m Abgasrohre DN80
• 1 x Oventrop Heizölfilter Toc-Duo-3
• 2 x Buderus Logafix Pumpenkugelhahnset DN25
• 1 x Buderus Außenfühler ECO 4000
• 2 x Buderus Flachkollektor CKN 2.0-s
• 1 x Buderus Anschlusssatz Flachkollektor Aufdach
• 1 x Buderus Grundmontageset WMT1 für Flachkollektor
• 1 x Buderus Erweiterungsset WMT2 für Flachkollektor
• 2 x Buderus Dachanbindung
• 1 x Buderus Wärmeträgerfluid 20 Liter
• 1 x Buderus Solarstation Logasol KS0110/2
• 1 x Buderus Solarrgelung Logamatic SC20/2
• 1 x Buderus Logafix Ausdehnungsgefäß Solar BU-S 18 Liter
• 1 x Buderus Ausdehnungs-Anschlussset AAS Solar

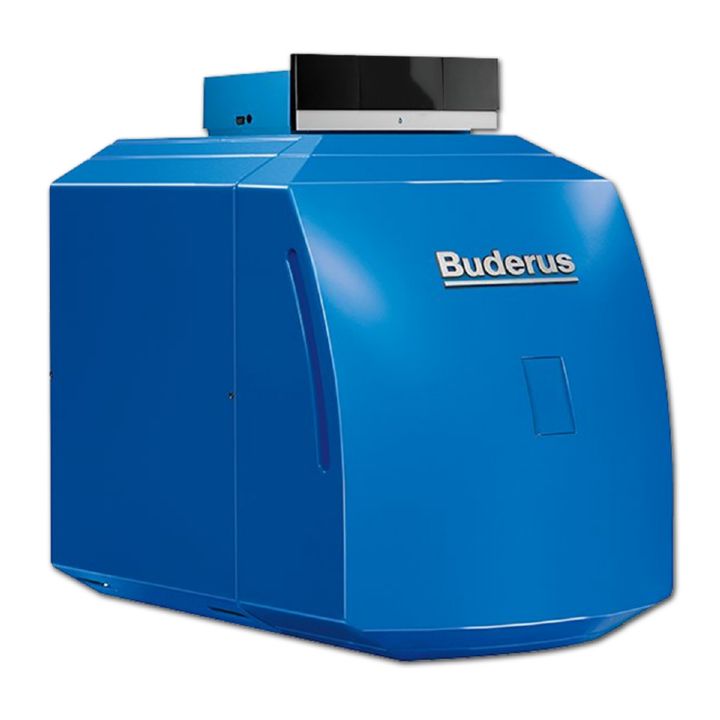

Brennwertkessel:

• mit integriertem Edelstahl-Wärmetauscher und Buderus Ölblaubrenner Logatop BE
• Kesselglieder aus hochwertigem Gusseisen
• wassergekühlter Brennraum mit darüber angeordneter Nachschaltheizfläche
• große Fronttür nach links oder rechts aufschwenkbar
• blau pulverlackierter Kesselmantel

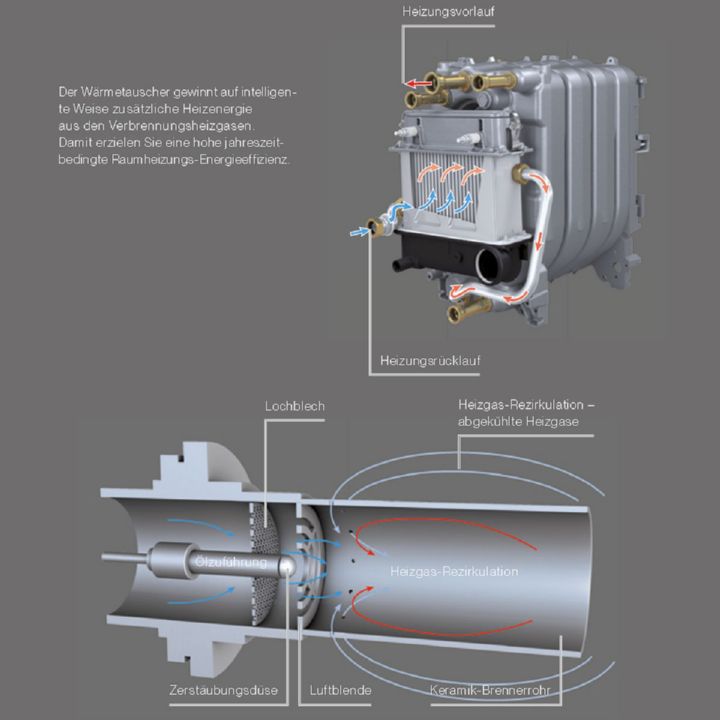

• Brennwert-Wärmetauscher aus hochwertigem Edelstahl mit optimierten Positionen von Reinigungsöffnungen bei Kompaktbauweise

Ölblaubrenner Logatop BE:

• vollautomatischer Druckzerstäuberbrenner
• 1-stufig nach DIN EN 267 für Heizöl EL Standard + schwefelarm (kleiner 0,005 %) nach DIN 51603
• mit optimiertem Mischsystem mit thermodynamischer Gemischaufbereitung
• transparent blau brennende Flamme, praktisch rußfreie Verbrennung
• geringe NOx- und CO-Werte
• Ölvorwärmung und Ölabschlusssystem
• UV-Überwachung
• Brennerhaube und Einhängevorrichtung für Serviceposition
• werkseitig eingestellt und warm geprüft

Technische Daten:

• Kesselgröße: 18 kW
• Systemnennleistung bei 30 °C Rücklauf: 18,5 kW
• Systemnennleistung bei 60 °C Rücklauf: 17,7 kW
• Normnutzungsgrad (Hs): bis 98 %
• Kesselwirkungsgrad bei 30 °C Rücklauf: 104 %
• Kesselwirkungsgrad bei 60 °C Rücklauf: 96,6 %
• Abgastemperatur bei 30 °C Rücklauf: 52 °C
• Abgastemperatur bei 60 °C Rücklauf: 72 °C
• Heizgasseit. Widerstand: 0,35 mbar
• Vorlauftemp. max. (STB): 100 °C
• Betriebsüberdruck max.: 3 bar
• Schalleistungspegel in Innenräumen: 57 dB
• Effizienzklasse: A
• Raumheizungs-Energieeffizienz: 90 %
• CE-Kennzeichen: CE 00360384/07
• Abgasanschluss: DN 80
• Länge: 835 mm
• Breite: 600 mm
• Höhe: 915 mm
• Gewicht: 156 kg
• Serie: Logano Plus
• Hersteller: Buderus

Regelgerät:

• Regelgerät Logamatic MC110 ist die Grundbedieneinheit bodenstehender Heizkessel
• es stehen verschiedene Funktionen zur Verfügung: Statusanzeigen für Kessel- und Brennerbetrieb, Reset von verriegelnden Störungen und die Aktivierung/Deaktivierung des Notbetriebs
• viele weitere Funktionen zur komfortablen Regelung der Heizungsanlage stehen über die Bedieneinheit Logamatic RC310 (optionales Zubehör) oder die separat erhältlichen Bedieneinheiten Logamatic RC200 und Logamatic RC100 zur Verfügung
• über das Regelgerät Logamatic MC110 wird der Wärmeerzeuger elektrisch angeschlossen
• Kesseldisplay Logamatic BC30 E oder die Bedieneinheit Logamatic RC310, sowie zwei Funktionsmodule können im Regelgerät montiert werden
• das Logamatic MC110 überzeugt durch eine besonders komfortable Montage aufgrund des optimierten Installationsraums
• es bietet Platz für zwei Funktionsmodule, dies eröffnet zahlreiche Optionen der Systemeinbindung
• es ist rückwärtskompatibel zu den bisherigen Regelgeräten Logamatic MC10, MC40 und MC100, bestehende Heizsysteme können somit unkompliziert nachgerüstet werden
• Logamatic MC110 umfasst den kompletten Funktionsumfang der bekannten Vorgängermodelle und ist auf Benutzerfreundlichkeit optimiert
• der Systemexperte Buderus schafft eine einheitliche Regelungsplattform für alle bodenstehenden Kessel
• weniger Komplexität für Fachhandwerker

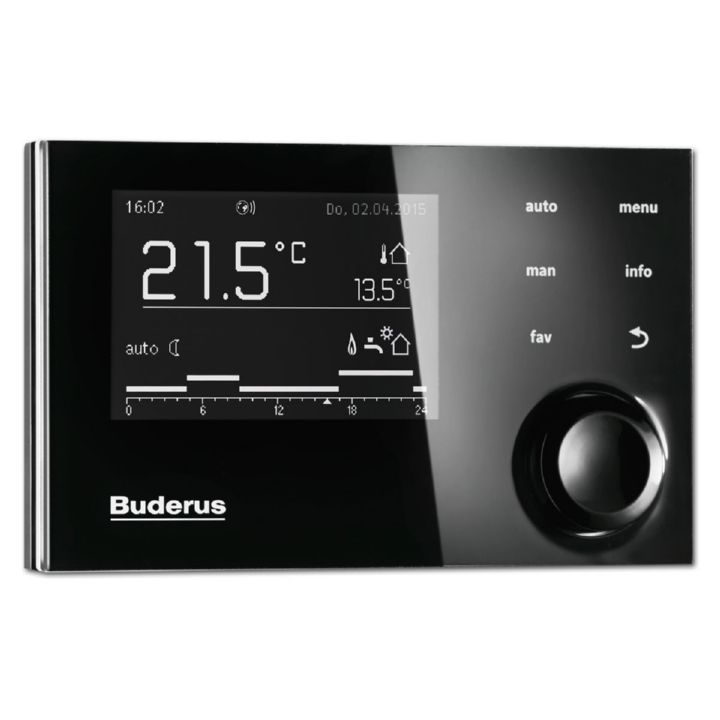

Regelung:

• bestehend aus: Außentemperaturfühler, Wandhalter inkl. Montagematerial und technische Unterlagen
• mit integriertem Raumtemperaturfühler
• großes beleuchtetes, grafikfähiges, inverses LCD-Display (weiße Schrift auf schwarzem Hintergrund)
• Anzeige von Raumtemperatur, Uhrzeit, Wochentag sowie allen relevanten Betriebsdaten
• grafische Anzeige der Außentemperatur der letzten 2 Tage ("Wetterstation")
• automatische Erkennung der angeschlossenen Komponenten mit Konfigurationsvorschlag
• touchsensitive Tasten
• Klartextmenü
• Tastensperre und Kindersicherung
• Infotaste für die Klartextanzeige aktueller Soll- und Istwerte sowie Direkthilfe bei Menünavigation und Parametrierung
• Favoritentaste für direkten Zugang zu 5 Favoriten
• programmierbare 6-Kanal-Digitalschaltuhr für Tages- und Wochenprogramm
• 5 Urlaubsperioden vorprogrammierbar
• freie Namensvergabe für Heizkreise, Zeitprogramme (z.B. Frühschicht, Spätschicht) und Warmwasserspeicher
• Betriebsstundenzähler integriert
• Frostschutzfunktion
• Grafiksymbole im Display für schnellen Überblick z. B. für Brennerbetrieb, Brennverriegelung, Heiz- und Warmwasserbetrieb, Internetverbindung
• Gehäusefarbton: Schwarz
• Displayhintergrund: Schwarz
• Serie: RC 310
• Hersteller: Buderus

Warmwasserspeicher:

• in stehender zylindrischer Stahlblechausführung (Standspeicher nebengestellt)
• mit zwei eingeschweißten Heizschlangen und zwei Fühlertauchhülsen
• groß dimensionierte Reinigungsöffnung vorn
• höhenverstellbare Aufstellfüße
• alle warmwasserberührten Speicherinnenflächen mit Buderus-Thermoglasur Duoclean plus
• korrosionsbeständig nach DIN 4753-3
• kathodischen Korrosionsschutz mit Magnesiumanode
• Wärmeschutz aus 50 mm Polyurethan-Hartschaum werkseitig geschäumt mit Folienmantel

Technische Daten:

• Nenninhalt: 300 Liter
• Speicherinhalt: 291 Liter
• Speichervolumen: 292 Liter
• Leistungskennzahl bei 60 °C: 1,5
• Dauerleistung: 20,2 kW (bei Vorlauftemperatur 80 °C und bei Speichertemperatur 45 °C)
• Heizwasserbedarf: 2,6 m3/h
• Druckverlust: 90 mbar
• Warmhalteverlust: 80 W
• Wärmetauscherfläche oben: 0,6 m2
• Wärmetauscherfläche unten: 1,05 m2
• Wärmetauscherinhalt oben: 4,4 Liter
• Wärmetauscherinhalt unten: 7,1 Liter
• Betriebstemperatur warmwasserseitig max.: 95 °C
• Betriebstemperatur heizwasserseitig max.: 110 °C
• Betriebsüberdruck warmwasserseitig max.: 10 bar
• Betriebsüberdruck heizwasserseitig max.: 16 bar
• Bereitschaftswärmeaufwand nach EN 12897: 2 kWh/24h
• Energieeffizienzklasse: C
• Durchmesser: 670 mm
• Höhe: 1406 mm
• Farbton: Blau
• Gewicht: 103,65 kg
• Hersteller: Buderus

Flachkollektor:

• mit CE-Kennzeichnung
• senkrechte Bauart für Aufdachmontage
• hochselektiv beschichteter Vollflächen-Aluminiumabsorber
• Abdeckung aus eisenarmem Solarsicherheitsglas
• geringes Gewicht durch robusten Kollektorrahmen aus Aluminium
• rückseitige Dämmung aus Mineralwolle
• 4x Anschlüsse für montagefreundliche Steckverbindungstechnik mit gewebeverstärktem Solarschlauch
• 2x Schlauchverbinder und Federbandschellen

Technische Daten:

• Bruttofläche: 2,09 m2
• Aperturfläche: 1,94 m2
• Absorberinhalt: 0,8 Liter
• Betriebsüberdruck max.: 6 bar
• Kollektorwirkungsgrad: 58 %
• Höhe: 2026 mm
• Breite: 1032 mm
• Tiefe: 67 mm
• Gewicht (netto): 30 kg
• Serie: CKN 2.0-s
• Hersteller: Buderus

Solarstation:

• Zweistrang-Solarstation mit Hocheffizienzpumpe
• mit Wärmedämmung
• Hocheffizienzpumpe
• integriertem Luftabscheider
• Durchflussmengenbegrenzer
• Sicherheitsventil 6 bar mit Manometer
• Absperrungen für Vor- und Rücklauf mit Thermometer und Schwerkraftbremse
• Klemmringverschraubungen 22 mm
• Reduzierungen für Anschluss von 15 mm Kupferrohr
• einem Anschluss für Befüllstation und Ausdehnungsgefäß

Technische Daten:

• Rohrdimension: 15/22 mm
• Einstellbereich Durchflussbegrenzer: 1-12 l/min
• Stromaufnahme der Pumpe max.: 0,44 A
• Breite: 284 mm
• Höhe: 353 mm
• Tiefe: 248 mm
• Gewicht: 7 kg
• Serie: Logasol KS0110/2
• Hersteller: Buderus

Solarrgelung:

• für die Temperatur Differenzregelung einer Solaranlage mit einem Verbraucher in Verbindung mit einer Solarstation Logasol KS0110/2, KS0120/2 oder KS0150/2
• in der Regelung sind zusätzlich zu der Drehzahlregelung der Solarkreispumpe (über PWM-Signal), die Funktionen für den Betrieb von Vakuumröhrenkollektoren und die optimierte Beladung von Thermosiphonspeichern (Double Match Flow) integriert
• für die optimierte Beladung von Thermosiphonspeichern ist ein zusätzlicher Fühler (Zubehör) für die Umschaltung zwischen High Flow und Low Flow (Double Match Flow) erforderlich
• für die Inbetriebnahme und einfache Bedienung hat das digitale Regelgerät ein großes Segmentdisplay mit hinterleuchtetem Anlagenpiktogramm
• der Betriebszustand der Anlage wird über einen animierten Solarkreis angezeigt
• Betriebsspannung: 230 V / 50 Hz
• Schutzart: IP20/DIN 40050
• Höhe: 170 mm
• Breite: 190 mm
• Tiefe: 53 mm
• Serie: Logamatic
• Hersteller: Buderus

Hocheffizienzpumpe:

• mit ECM Technologie
• elektronisch geregelt
• LED-Anzeige zur Einstellung des Sollwertes sowie zur Verbrauchsanzeige in Watt
• Abhängigkeit von der Betriebsart eine stufenlose Leistungsanpassung
• Lastanpassung alternativ wählbar zwischen Regelungsart ?p-v (Differenzdruck variabel) und 3 Drehzahlstufen
• Elektroanschluss schnell und einfach durch Spezial-Connector mit Drahtklemmung
• integrierter Motorschutz
• Leistungsaufnahme min. 4 Watt
• Energieeffizienzindex EEI = 0,20 - ErP 2016 konform
• inklusive Wärmedämmung

Grundbausatz GA-K:

• raumluftunabhängig d: 80/125 mm
• für konzentrische Luft-/Abgasführung über hinterlüftete Abgasleitung im Schacht
• aus Kunststoff PP / verzinktem Stahl (Weiß)
• Abdeckblende
• konzentrische Mauerdurchführung
• Bogen 87 Grad mit Abstützung und Auflageschiene
• Abstandhalter (6 St. je Grundbausatz)
• Kaminkopfabdeckung
• Mündungsrohr
• Konzentrisches Abgasanschlussstück
• Konzentrisches Rohr mit Prüföffnung
• Konzentrisches Rohr 1000 mm
• Hersteller: Buderus

Abgasrohre:

• aus Kunststoff PP
• 4 Rohre 2000 mm DN80
• 1 Rohr 1000 mm  DN80
• 2 Rohre 500 mm DN80
• Hersteller: Buderus
