Buderus Logano Plus GB125 Öl Brennwert Kessel Pak. Solar 18kW MC110 u. RC200.2 inkl. 2 Kollektoren

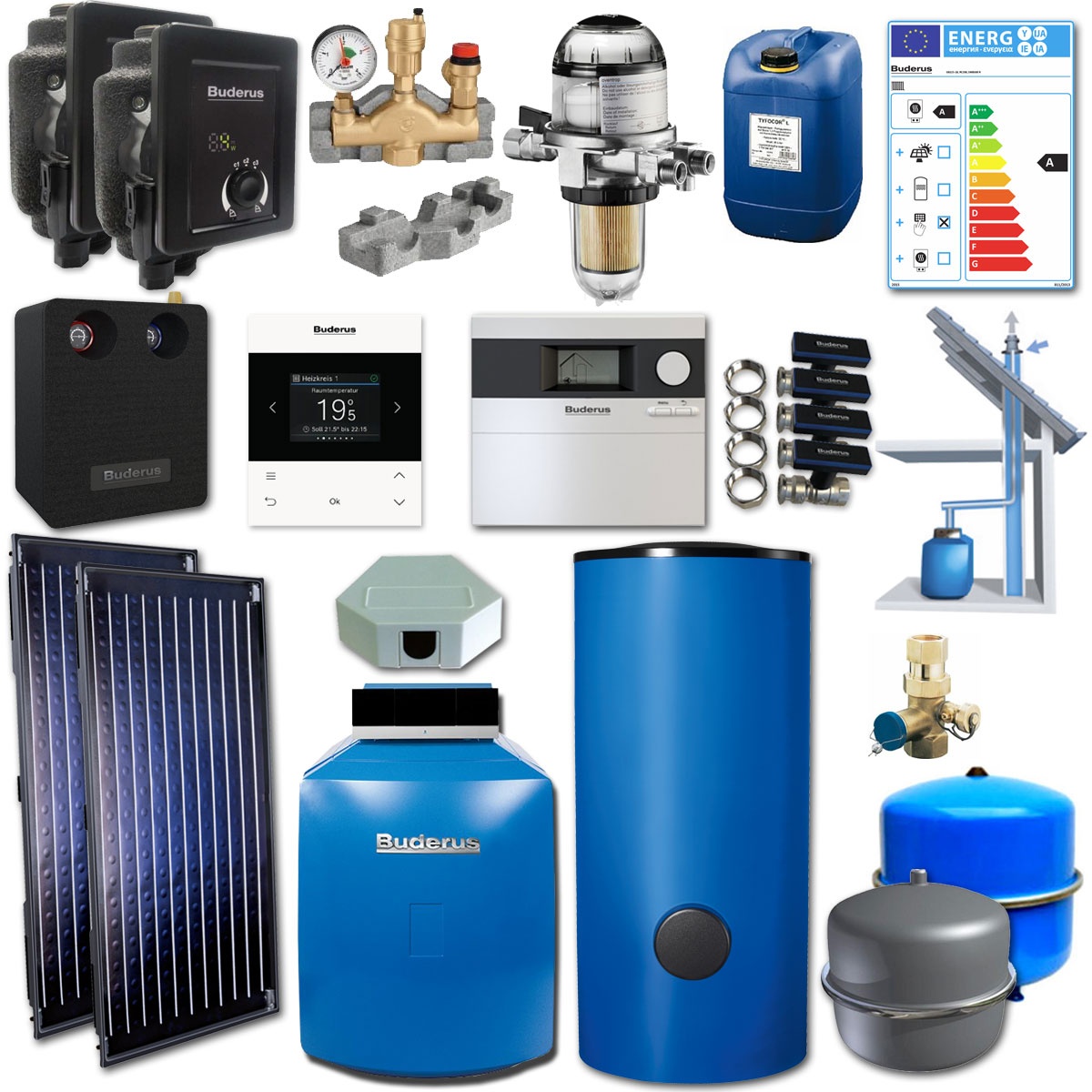

Lieferumfang:

• 1 x Buderus Logano Plus Öl-Brennwertkessel GB125-18
• 1 x Buderus Regelgerät Logamatic MC110
• 1 x Buderus Regelung Logamatic RC200.2
• 1 x Buderus Warmwasserspeicher 300 Liter
• 1 x Buderus Sensor-Set
• 2 x Buderus Logafix BUE-Plus-2 Hocheffizienzpumpe 180 mm 25/1-6
• 1 x Buderus Kesselsicherheitsgruppe 1" mit Manometer
• 1 x Buderus Logafix Kappenventil MS 3/4 x 3/4
• 1 x Buderus Logafix Ausdehnungsgefäß 35 Liter
• 1 x Grundbausatz GA-K
• 1 x Buderus Pack 10 m Abgasrohre DN80
• 1 x Oventrop Heizölfilter Toc-Duo-3
• 2 x Buderus Logafix Pumpenkugelhahnset DN25
• 1 x Buderus Außenfühler ECO 4000
• 2 x Buderus Flachkollektor CKN 2.0-s
• 1 x Buderus Anschlusssatz Flachkollektor Aufdach
• 1 x Buderus Grundmontageset WMT1 für Flachkollektor
• 1 x Buderus Erweiterungsset WMT2 für Flachkollektor
• 2 x Buderus Dachanbindung
• 1 x Buderus Wärmeträgerfluid 20 Liter
• 1 x Buderus Solarstation Logasol KS0110/2
• 1 x Buderus Solarrgelung Logamatic SC20/2
• 1 x Buderus Logafix Ausdehnungsgefäß Solar BU-S 18 Liter
• 1 x Buderus Ausdehnungs-Anschlussset AAS Solar

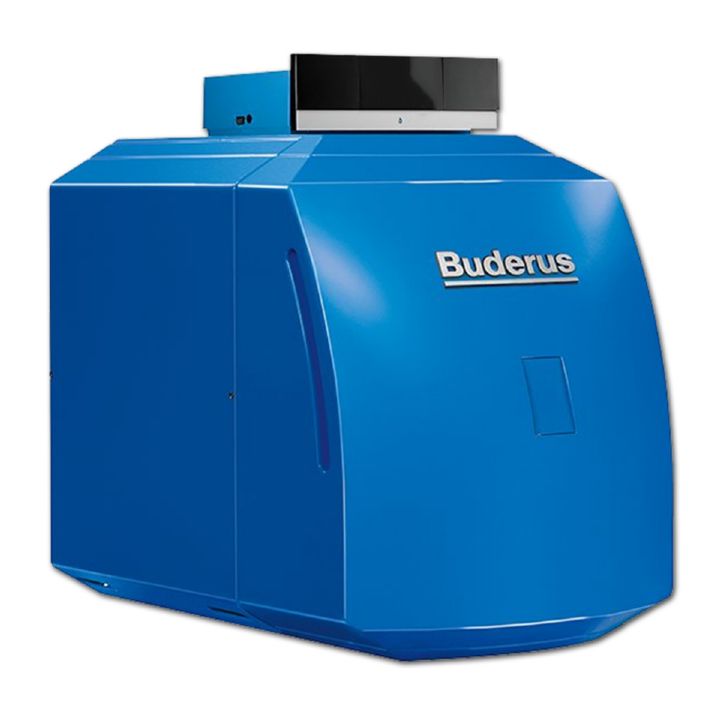

Brennwertkessel:

• mit integriertem Edelstahl-Wärmetauscher und Buderus Ölblaubrenner Logatop BE
• Kesselglieder aus hochwertigem Gusseisen
• wassergekühlter Brennraum mit darüber angeordneter Nachschaltheizfläche
• große Fronttür
• blau pulverlackierter Kesselmantel
• Brennwert-Wärmetauscher aus hochwertigem Edelstahl mit optimierten Positionen von Reinigungsöffnungen bei Kompaktbauweise

Ölblaubrenner Logatop BE:

• vollautomatischer Druckzerstäuberbrenner
• 1-stufig nach DIN EN 267 für Heizöl EL Standard + schwefelarm (kleiner 0,005 %) nach DIN 51603
• mit optimiertem Mischsystem mit thermodynamischer Gemischaufbereitung
• transparent blau brennende Flamme, praktisch rußfreie Verbrennung
• geringe NOx- und CO-Werte
• Ölvorwärmung und Ölabschlusssystem
• UV-Überwachung
• Brennerhaube und Einhängevorrichtung für Serviceposition
• werkseitig eingestellt und warm geprüft

Technische Daten:

• Kesselgröße: 18 kW
• Systemnennleistung bei 30 °C Rücklauf: 18,5 kW
• Systemnennleistung bei 60 °C Rücklauf: 17,7 kW
• Normnutzungsgrad (Hs): bis 98 %
• Kesselwirkungsgrad bei 30 °C Rücklauf: 104 %
• Kesselwirkungsgrad bei 60 °C Rücklauf: 96,6 %
• Abgasanschluss: DN 80
• Abgastemperatur bei 30 °C Rücklauf: 52 °C
• Abgastemperatur bei 60 °C Rücklauf: 72 °C
• Heizgasseit. Widerstand: 0,35 mbar
• Vorlauftemp. max. (STB): 100 °C
• Betriebsüberdruck max.: 3 bar
• Effizienzklasse: A
• Raumheizungs-Energieeffizienz: 98%
• CE-Kennzeichen: CE 00360384/07

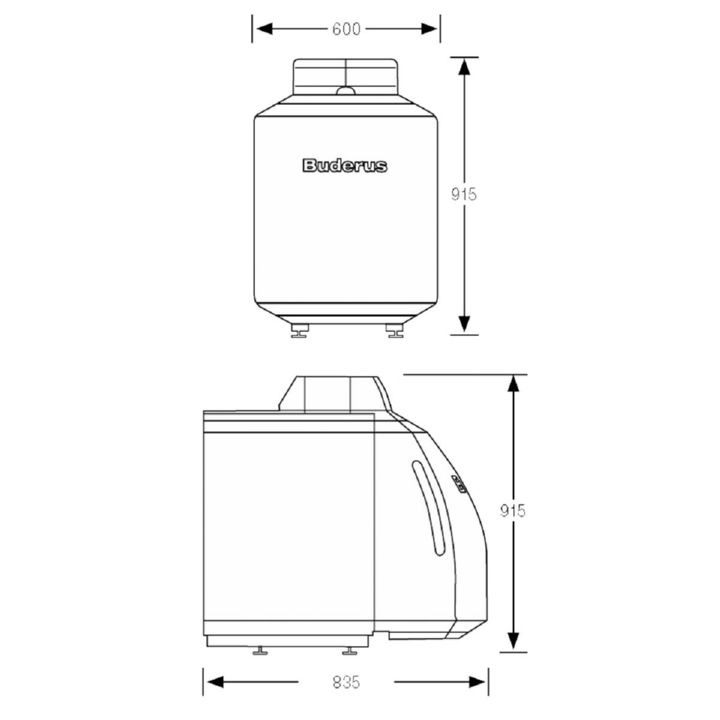

• Länge: 835 mm
• Breite: 600 mm
• Höhe: 915 mm
• Gewicht: 156 kg
• Serie: Logano Plus
• Hersteller: Buderus

Regelgerät:

• Regelgerät Logamatic MC110 ist die Grundbedieneinheit bodenstehender Heizkessel
• es stehen verschiedene Funktionen zur Verfügung: Statusanzeigen für Kessel- und Brennerbetrieb, Reset von verriegelnden Störungen und die Aktivierung/Deaktivierung des Notbetriebs
• viele weitere Funktionen zur komfortablen Regelung der Heizungsanlage stehen über die Bedieneinheit Logamatic RC310 oder die separat erhältlichen Bedieneinheiten Logamatic RC200 / RC200.2 und Logamatic RC100 zur Verfügung
• über das Regelgerät Logamatic MC110 wird der Wärmeerzeuger elektrisch angeschlossen
• Kesseldisplay Logamatic BC30 E (optionales Zubehör) oder die Bedieneinheit Logamatic RC310 (optionales Zubehör), sowie zwei Funktionsmodule können im Regelgerät montiert werden
• das Logamatic MC110 überzeugt durch eine besonders komfortable Montage aufgrund des optimierten Installationsraums
• es bietet Platz für zwei Funktionsmodule, dies eröffnet zahlreiche Optionen der Systemeinbindung
• es ist rückwärtskompatibel zu den bisherigen Regelgeräten Logamatic MC10, MC40 und MC100, bestehende Heizsysteme können somit unkompliziert nachgerüstet werden
• Logamatic MC110 umfasst den kompletten Funktionsumfang der bekannten Vorgängermodelle und ist auf Benutzerfreundlichkeit optimiert
• der Systemexperte Buderus schafft eine einheitliche Regelungsplattform für alle bodenstehenden Kessel
• weniger Komplexität für Fachhandwerker

Regelung:

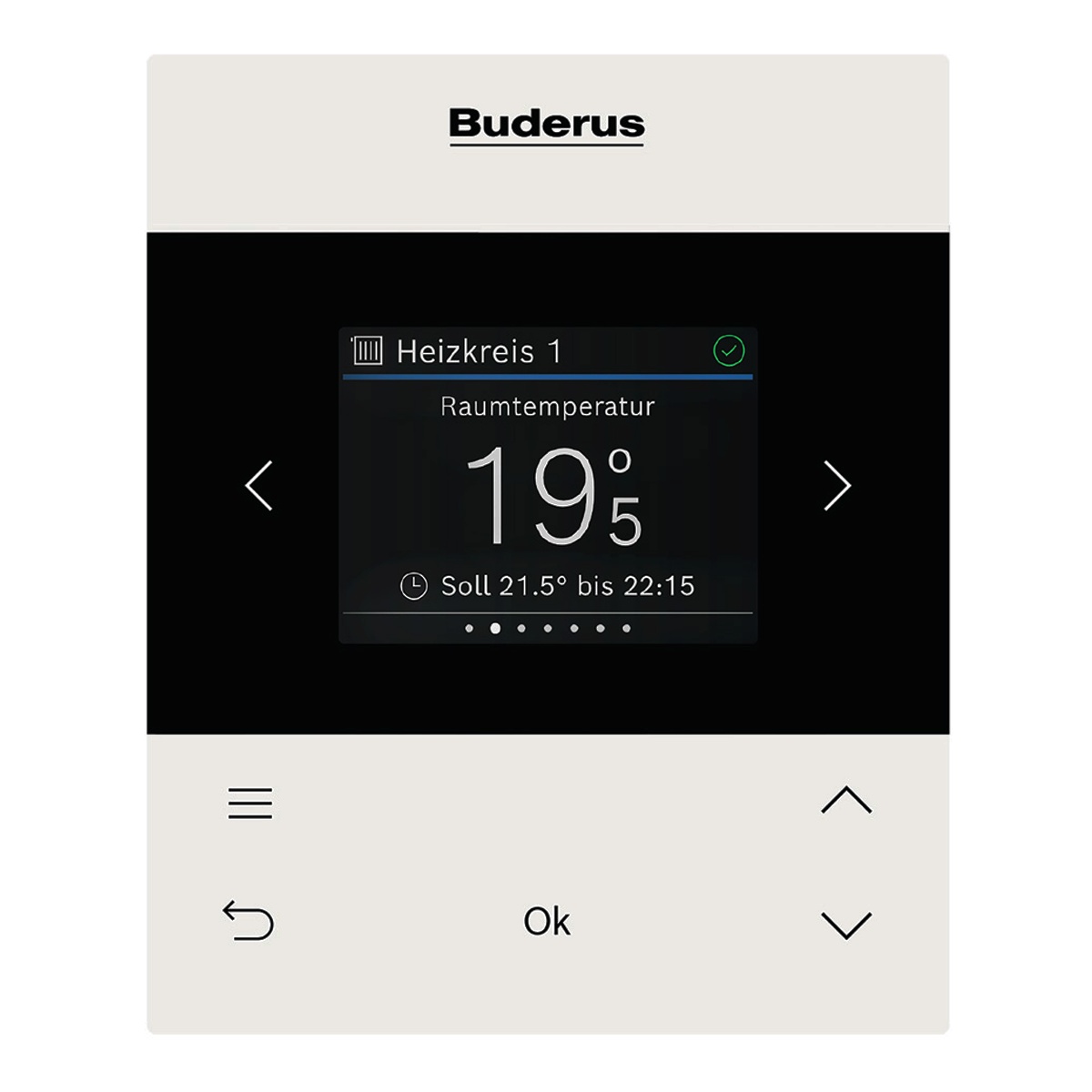

• bestehend aus Logamatic RC200.2, Wandhalter inkl. Montagematerial und Technische Unterlagen
• Bedieneinheit RC200.2 für den raumtemperaturgeführten Betrieb
• als alleiniger Regler für 1 Heizkreis oder Bedieneinheit als Fernbedienung zusätzlich zu RC310
• RC200.2 nicht bedienbar über IP-Schnittstelle
• raum- und witterungsgeführt für Logamatic EMS plus (bei witterungsgeführten Betrieb optional Aussenfühler erforderlich)
• Raum-Fernbedienung in Verbindung mit RC310 für das Regelsystem Logamatic EMS plus
• Montage über mitgelieferten Wandhalter und EMS Bussystem (2-Drahtbus) im Wohnraum: Direkte Wandmontage oder auf UP-Dose 60 mm
• Hersteller Buderus

Heizkreisregelung:

• Raumtemperaturgeführte Leistungsregelung oder Vorlauftemperaturregelung
• Fernbedienung im Wohnraum in Verbindung mit der Bedieneinheit RC310
• optional witterungsgeführte Vorlauftemperatur-Regelung für einen Heizkreis ohne Mischer und Brenner (Aussenfühler erforderlich)
• automatische Anpassung der Vorlauftemperatur zur Einhaltung der eingestellten Raumtemperatur
• Bedienung eines Heizkreises ohne Mischer (Grundausstattung) bzw. bei Kombination mit RC310 eines Heizkreises mit Mischer (in Verbindung mit einem Mischermodul MM100)
• automatische Anpassung der Nachtabsenkung gem. DIN EN 12831 für jeden Heizkreis separat einstellbar (Reduzierung zusätzlicher Aufheizleistung)

Regelung der Warmwasserbereitung:

• regelt auch die Zirkulationspumpe
• Warmwasser-Einmalladung mit integrierter Anzeige des Betriebszustandes Warmwasser
• thermische Desinfektion
• Verwendung als Bad-Fernbedienung, zur Warmwasser-Einmal-Ladung mit 3-Minuten-Betrieb der Zirkulationspumpe

Regelung der Solaranlage:

• für eine solare Warmwasserbereitung in Verbindung mit Solarmodul SM100
• Anzeige solarer Ertrag in kWh
• solare Optimierung zur Ausnutzung Solarertrag bei Warmwasser. Berücksichtigung des passiven Solarertrags durch große Fensterflächen

Digitalschaltuhr:

• Echtzeituhr mit Pufferung für Stromausfall
• Programmierbare 1-Kanal-Digitalschaltuhr für Tages- und Wochenprogramm, ein frei einstellbares Zeitprogramm
• Betriebsarten-Wahltasten AUTOMATIK (nach Zeitschaltuhr) und MANUELL
• graphisch dargestelltes Zeitprogramm
• eine Urlaubsperiode im Voraus programmierbar

Weitere Funktionen:

• beleuchtetes Klartext-Farddisplay, Anzeige von Raumtemperatur, Uhrzeit, Wochentag sowie alle relevanten Betriebsdaten
• Tastensperre / Kindersicherung
• Informationsmenü für Anzeige aktueller Soll- und Istwerte
• Rückwärtskompatibel zu Produktvorgänger Logamatic RC200 (<07/2023)

Warmwasserspeicher:

• in stehender zylindrischer Stahlblechausführung (Standspeicher nebengestellt)
• mit zwei eingeschweißten Heizschlangen und zwei Fühlertauchhülsen
• groß dimensionierte Reinigungsöffnung vorn
• höhenverstellbare Aufstellfüße
• alle warmwasserberührten Speicherinnenflächen mit Buderus-Thermoglasur Duoclean plus
• korrosionsbeständig nach DIN 4753-3
• kathodischen Korrosionsschutz mit Magnesiumanode
• Wärmeschutz aus 50 mm Polyurethan-Hartschaum werkseitig geschäumt mit Folienmantel

Technische Daten:

• Nenninhalt: 300 Liter
• Speicherinhalt: 291 Liter
• Speichervolumen: 292 Liter
• Leistungskennzahl bei 60 °C: 1,5
• Dauerleistung: 20,2 kW (bei Vorlauftemperatur 80 °C und bei Speichertemperatur 45 °C)
• Heizwasserbedarf: 2,6 m3/h
• Druckverlust: 90 mbar
• Warmhalteverlust: 80 W
• Wärmetauscherfläche oben: 0,6 m2
• Wärmetauscherfläche unten: 1,05 m2
• Wärmetauscherinhalt oben: 4,4 Liter
• Wärmetauscherinhalt unten: 7,1 Liter
• Betriebstemperatur warmwasserseitig max.: 95 °C
• Betriebstemperatur heizwasserseitig max.: 110 °C
• Betriebsüberdruck warmwasserseitig max.: 10 bar
• Betriebsüberdruck heizwasserseitig max.: 16 bar
• Bereitschaftswärmeaufwand nach EN 12897: 2 kWh/24h
• Energieeffizienzklasse: C
• Durchmesser: 670 mm
• Höhe: 1406 mm
• Farbton: Blau
• Gewicht: 103,65 kg
• Hersteller: Buderus

Flachkollektor:

• mit CE-Kennzeichnung
• senkrechte Bauart für Aufdachmontage
• hochselektiv beschichteter Vollflächen-Aluminiumabsorber
• Abdeckung aus eisenarmem Solarsicherheitsglas
• geringes Gewicht durch robusten Kollektorrahmen aus Aluminium
• rückseitige Dämmung aus Mineralwolle
• 4x Anschlüsse für montagefreundliche Steckverbindungstechnik mit gewebeverstärktem Solarschlauch
• 2x Schlauchverbinder und Federbandschellen

Technische Daten:

• Bruttofläche: 2,09 m2
• Aperturfläche: 1,94 m2
• Absorberinhalt: 0,8 Liter
• Betriebsüberdruck max.: 6 bar
• Kollektorwirkungsgrad: 58 %
• Höhe: 2026 mm
• Breite: 1032 mm
• Tiefe: 67 mm
• Gewicht (netto): 30 kg
• Serie: CKN 2.0-s
• Hersteller: Buderus

Solarstation:

• Zweistrang-Solarstation mit Hocheffizienzpumpe
• mit Wärmedämmung
• Hocheffizienzpumpe
• integriertem Luftabscheider
• Durchflussmengenbegrenzer
• Sicherheitsventil 6 bar mit Manometer
• Absperrungen für Vor- und Rücklauf mit Thermometer und Schwerkraftbremse
• Klemmringverschraubungen 22 mm
• Reduzierungen für Anschluss von 15 mm Kupferrohr
• einem Anschluss für Befüllstation und Ausdehnungsgefäß

Technische Daten:

• Rohrdimension: 15/22 mm
• Einstellbereich Durchflussbegrenzer: 1-12 l/min
• Stromaufnahme der Pumpe max.: 0,44 A
• Breite: 284 mm
• Höhe: 353 mm
• Tiefe: 248 mm
• Gewicht: 7 kg
• Serie: Logasol KS0110/2
• Hersteller: Buderus

Solarrgelung:

• für die Temperatur Differenzregelung einer Solaranlage mit einem Verbraucher in Verbindung mit einer Solarstation Logasol KS0110/2, KS0120/2 oder KS0150/2
• in der Regelung sind zusätzlich zu der Drehzahlregelung der Solarkreispumpe (über PWM-Signal), die Funktionen für den Betrieb von Vakuumröhrenkollektoren und die optimierte Beladung von Thermosiphonspeichern (Double Match Flow) integriert
• für die optimierte Beladung von Thermosiphonspeichern ist ein zusätzlicher Fühler (Zubehör) für die Umschaltung zwischen High Flow und Low Flow (Double Match Flow) erforderlich
• für die Inbetriebnahme und einfache Bedienung hat das digitale Regelgerät ein großes Segmentdisplay mit hinterleuchtetem Anlagenpiktogramm
• der Betriebszustand der Anlage wird über einen animierten Solarkreis angezeigt
• Betriebsspannung: 230 V / 50 Hz
• Schutzart: IP20/DIN 40050
• Höhe: 170 mm
• Breite: 190 mm
• Tiefe: 53 mm
• Serie: Logamatic
• Hersteller: Buderus

Hocheffizienzpumpe:

• Nassläufer-Umwälzpumpe mit Verschraubungsnschluss
• mit blockierstromfestem EC-Motor und integrierter elektronischer Leistungsregelung
• Anwendung: Umwälzung von Wasser in Heizungsanlagen, Klimaanwendungen sowie industrielle Umwälzanlagen
• EEI = 0,20 (Energie Effizienz Index)
• hoher Wirkungsgrad durch die ECM-Technologie
• speziell für das Ein- und Zweifamilienhaus geeignete Hocheffizienzpumpe
• Leistungsaufnahme 4 - 20 Watt bzw. 4 - 40 Watt
• stufenlose Leistungsregelung zur optimalen Lastanpassung in Delta p-V (Differenzdruck variabel), Delta p-c (Differenzdruck konstant) oder bedarfsweise im Kennlinienbetrieb analog den bisherigen Standard-Pumpen in 3 vorgegebenen Drehzahlstufen
• LED-Anzeige zur Einstellung der Förderhöhe und Anzeige der aktuellen Leistungsaufnahme in Watt
• kompakte Bauweise erlaubt flexiblen Einbau
• sicherer Anlauf durch hohes Anlaufmoment
• Funktion: Einstellung der Betriebsart und der Pumpenleistung (Förderhöhe)
• Werkstoffe: Pumpenwelle aus Edelstahl, Lager Kohle, Pumpengehäuse aus Grauguss (EN-GJL-200) und Laufrad aus Polypropylen (PP - 40% GF)

Technische Daten:

• Energieeffizienzklasse: A
• Nennförderhöhe: 6,0 m
• Zulässige Fördermedien: Heizungswasser (nach VDI 2035)
• Fördermenge: 2,7 m³/h und 3,5 m³/h
• Wasser/Glykolgemische: bis max. 50 % Glykol
• Betriebsdruck: 6 bar
• Fördermedientemperatur: -10 °C bis +95 °C
• Elektromagnetische Verträglichkeit: EN 61800-3
• Störaussendung: EN 61000-6-3
• Störfestigkeit: EN 61000-6-2
• Netzanschluss / Netzfrequenz: 1~230 V / 50 Hz
• Schutzart: IP X2 D
• Anschluss: Rp 1"
• Einbaulänge: 180 mm
• Gewicht: 4,0 kg
• Serie: Logafix
• Typ: BUE-Plus-2 25/1-6
• Hersteller: Buderus

Grundbausatz GA-K:

• raumluftunabhängig d: 80/125 mm
• für konzentrische Luft-/Abgasführung über hinterlüftete Abgasleitung im Schacht
• aus Kunststoff PP / verzinktem Stahl (Weiß)
• Abdeckblende
• konzentrische Mauerdurchführung
• Bogen 87 Grad mit Abstützung und Auflageschiene
• Abstandhalter (6 St. je Grundbausatz)
• Kaminkopfabdeckung
• Mündungsrohr
• Konzentrisches Abgasanschlussstück
• Konzentrisches Rohr mit Prüföffnung
• Konzentrisches Rohr 1000 mm
• Hersteller: Buderus

Abgasrohre:

• aus Kunststoff PP
• 4 Rohre 2000 mm DN80
• 1 Rohr 1000 mm  DN80
• 2 Rohre 500 mm DN80
• Hersteller: Buderus

Sensor-Set:

• zur elektrischen Anbindung aller gängigen Speichertypen zur Warmwasserbereitung an das Regelsystem Logamatic EMSplus, 4000 und 5000
• inkl. Warmwassertemperaturfühler Ø 6 mm NTC 10K  (Kabellänge 3 m) sowie Anschlussstecker
• Anschlussstecker für Warmwasserbereitung über Speicherladepumpe und Zirkulationspumpe
• zwei 1/4-Kreis-Blindsegmente und Spannfeder für Speicher mit Tauchhülsen (19,5 mm Innendurchmesser bzw. 3/4")
