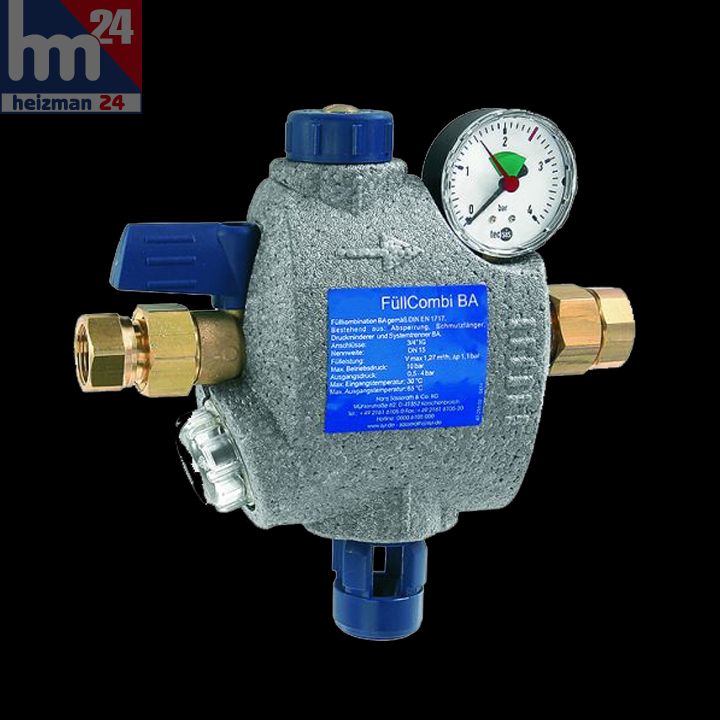

Syr Füll Combi BA 6628 DN 20 6628.20.860

Lieferumfang:

• 1 x Füll Combi BA Typ 6628 DN 20

Anwendungsbereich:

Die FüllCombi BA 6628 dient dem automatischen Be- und Nachfüllen von Warmwasser- Zentralheizungsanlagen entsprechend DIN EN 12828. Gemäß DIN EN1717 wird sie fest mit der Trinkwasserleitung verbunden. Sinkt der Versorgungsdruck während des Füllvorgangs unter den Druck der Heizungsanlage, unterbindet der in der FüllCombi eingebaute Systemtrenner BA (zulässig bis einschließlich Flüssigkeitskategorie 4) das Zurückflie- ßen des Heizungswassers in die Trinkwasserleitung. Auch Heizungswasser mit Inhibitoren (Korrosions- und Frostschutzmittel) lässt sich mit Hilfe der FüllCombi BA fest mit der Trinkwasserinstallation verbinden, dadurch entfällt der bisher übliche Schlauchanschluss. Nach erfolgtem Füllvorgang sollte aus Sicherheitsgründen die Absperrung der FüllCombi BA wieder geschlossen werden.

Einbau:

Die FüllCombi BA wird fest mit der Heizungsanlage verbunden. Die Armatur muss ständig zugänglich sein und darf nicht in Räumen montiert werden, in denen Überflutung oder Frost möglich sind. Der angeschlossene Entwässerungsgegenstand muss die austretende Entleerungsmenge aufnehmen können. Durch den Einsatz der FüllCombi BA entfällt der Anschluss einer Schlauchverbindung für die Dauer des Füllvorgangs. Bei Anschluss der Fülleinrichtung ist die DIN EN 1717 zu beachten. Um die Funktion der Armatur dauerhaft zu gewährleisten, empfehlen wir das Vorschalten eines Trinkwasserfilters

Technische Daten:

• Medium: Trinkwasser
• Anschlussgröße: DN 20
• Eingangsdruck: max. 10 bar
• Ausgangsdruck: 0,5 - 4 bar
• Werkseinstellung: 1,5 bar
• Füllleistung: 1,35 m³/h bei 1,5 bar Δp
• Betriebstemperatur: max. 30 °C (eingangsseitig) max. 60 ºC (ausgangsseitig)
• Einbaulage: waagerecht, Trichteranschluss nach unten
• DVGW-Nr.: DW-6305BP0084
• Marke: Heizman24
• Hersteller: Syr-Hans Sasserath
