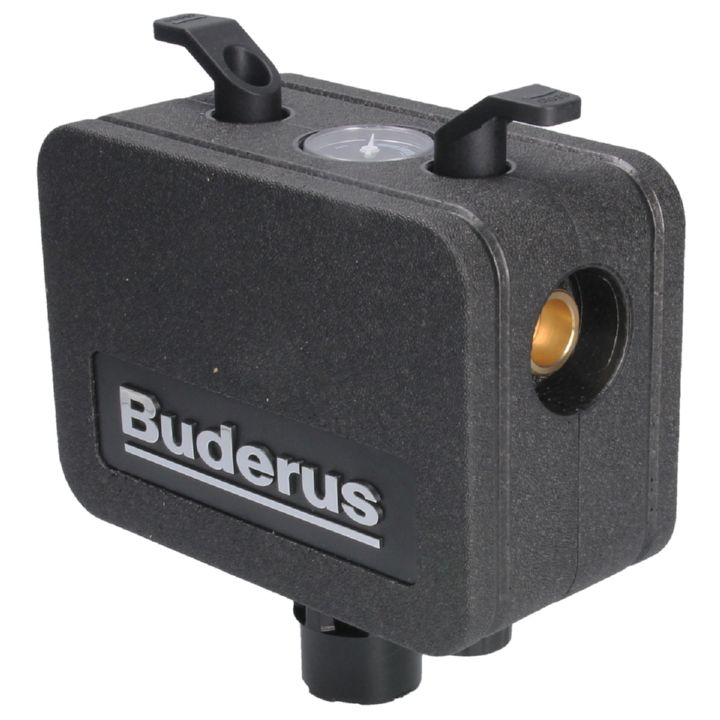

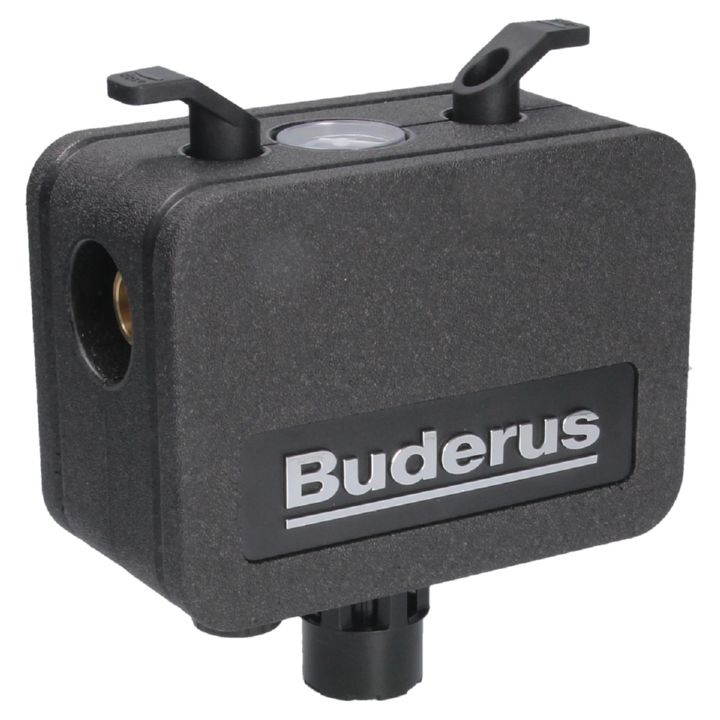

Buderus Nachfüllkombination Systemtrenner NFK.2 7738328641 mit Manometer

174,90 € *

inkl. MwSt.

kostenl. Streckenversand (DE)

Versandkostenfreie Lieferung (DE)

Lieferzeit 1-5 Tage**

  • 10008576
  • 7738328641
Lieferumfang: Absperrarmaturen ein -und ausgangsseitig Systemtrenner BA mit... mehr

Produktinformationen "Buderus Nachfüllkombination Systemtrenner NFK.2 7738328641 mit Manometer"

Lieferumfang:

  • Absperrarmaturen ein -und ausgangsseitig
  • Systemtrenner BA mit Ablaufanschluss, Kartuscheneinsatz (inkl. integriertem Rückflussverhinderer und Ablassventil, eingangsseitig)
  • integrierter Schmutzfänger eingangsseitig (Maschenweite ca. 0,2 mm)
  • Rückflussverhinderer ausgangsseitig und drei Messstellen
  • Druckminderer mit Ventileinsatz (inkl. Membrane und Ventilsitz), Federhaube (inkl. Stellschraube), Sollwertfeder
  • Gewindetüllen R 1/2" und Ubergangsstück auf G 3/4" zum direkten Anschluss der VES Patronen mit G 3/4" Anschluss

Beschreibung:

  • inkl. Übergangsstück auf G 3/4" zum direkten Anschluss der VES Patronen mit G 3/4" Anschluss
  • DIN/DVGW-zertifiziert
  • ständige Verbindung mit der Trinkwasserleitung gemäß EN1717 durch Schlauch- oder Rohrleitung möglich
  • optimaler Schutz für das Trinkwasserversorgungsnetz
  • Systemtrenner schallschutzgeprüft, Klasse 2
  • Druckminderer schallschutzgeprüft, Klasse 2
  • dreifache Sicherheit: zwei Rückflussverhinderer und ein Ablassventil unterteilen den Systemtrenner in drei Kammern
  • Druckminderer mit Vordruckkompensation: schwankende Vordrücke haben keinen Einfluss auf den Hinterdruck
  • Hinterdruck: einstellbar und am Manometer ablesbar
  • geringer Wartungsaufwand: Kartuscheneinsatz und Ventileinsatz komplett austauschbar
  • KTW-Empfehlungen für Trinkwasser werden eingehalten
  • 5 Jahre Gewährleistung auf die Logafix Nachfüllkombination BA

Funktion:

  • Systemtrenner BA nach EN1717 verhindert das Rückdrücken, Rückfließen und Rücksaugen von verunreinigtem Wasser in die Versorgungsleitung (Trinkwasser)
  • erfolgt keine Wasserentnahme sind die einund ausgangsseitigen Rückflussverhinderer und das Ablassventil geschlossen
  • bei Wasserentnahme sind die ein- und ausgangsseitigen Rückflussverhinderer geöffnet und das Ablassventil geschlossen
  • fällt der Differenzdruck zwischen Vordruckund Mitteldruckkammer unter 0,14 bar geht der Systemtrenner in Trennstellung (Rücksaugen)
  • die Rückflussverhinderer schließen und das Ablassventil öffnet

Anwendung:

  • dient dem automatischen Be und Nachfüllen von geschlossenen Heizungsanlagen nach DIN EN 12828

Technische Daten:

  • Gehäuse: aus entzinkungsbeständigem Messing
  • Ablaufanschluss, Kartuscheneinsatz, Ventileinsatz und Federhaube: aus hochwertigem Kunststoff
  • Membrane: aus EPDM, gewebeverstärkt
  • Dichtelemente: aus NBR und EPDM
  • Sollwertfeder: aus Federstahl
  • Feinsieb: aus nichtrostendem Stahl
  • Medium: Wasser
  • Vordruck min.: 2,0 bar - max. 10,0 bar
  • Flüssigkeitskatagorie: Systemtrenner BA für Flüssigkeitskatagorie 4 (giftige, sehr giftige, krebserzeugende, radioaktive Stoffe)
  • Hinterdruck: einstellbar von 1,5 - 4,0 bar
  • Hinterdruck: voreingestellt auf 1,5 bar
  • Einbaulage: waagrecht mit Ablaufanschluss nach unten
  • Ablaufanschluss: HT 40
  • Anschlussgröße: mit Gewindetüllen R 1/2" und Ubergangsstück auf G 3/4" zum direkten Anschluss der VES Patronen mit G 3/4" Anschluss
  • Betriebstemperatur max.: 65 °C
  • Höhe: 219 mm
  • Breite: 220 mm
  • Gewicht: 1,2 kg
