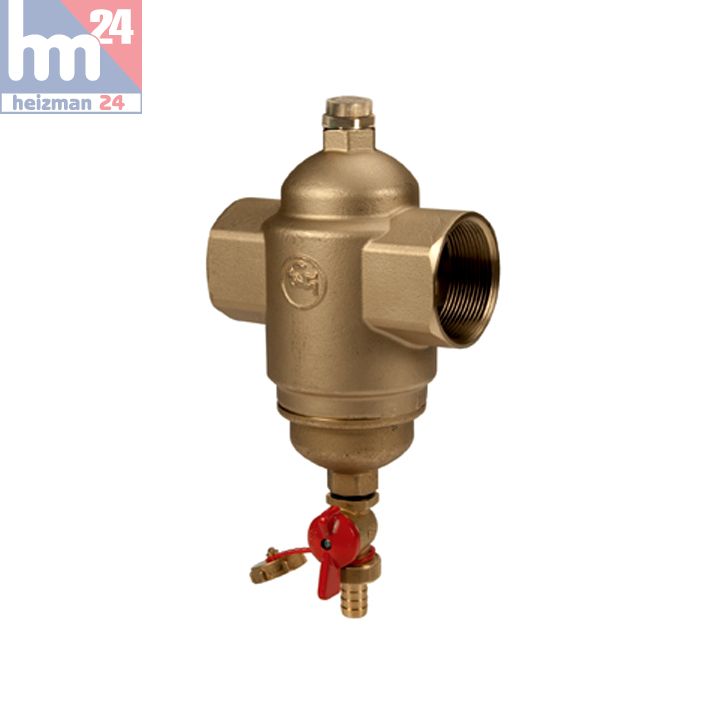

GIACOMINI magnetischer Partikel-/Schlammabscheider R146M 3/4” - 1 1/4”
- Artikel-Nr.: 10008765
- Herstellernummer: R146MY014
Produktinformationen "GIACOMINI magnetischer Partikel-/Schlammabscheider R146M 3/4” - 1 1/4”"
Lieferumfang:
- GIACOMINI magnetischer Schlammabscheider R146M (laut Ihrer Auswahl)
Beschreibung:
- durch den Einsatz des Magnet-Schlammabscheider können Verunreinigungen in Heizungsanlagen beseitigt werden
- filtert die Partikel mittels eines speziellen Verfahrens heraus
- besteht aus einem Messinggehäuse mit einem Edelstahlgeflecht (Filter) im Inneren
- die normalen Verunreinigungen und Schmutzpartikel werden abgefangen
- Messingtauchhülse mit Magneten: die sich direkt im Kernstrom befindet (magnetische Partikel wie Rost und Schweißrückstände werden effizient herausgefiltert)
- bei Entfernen des Magneten fallen die angesammelten Eisenpartikel von der Hülse ab und sinken zum Entleerungshahn

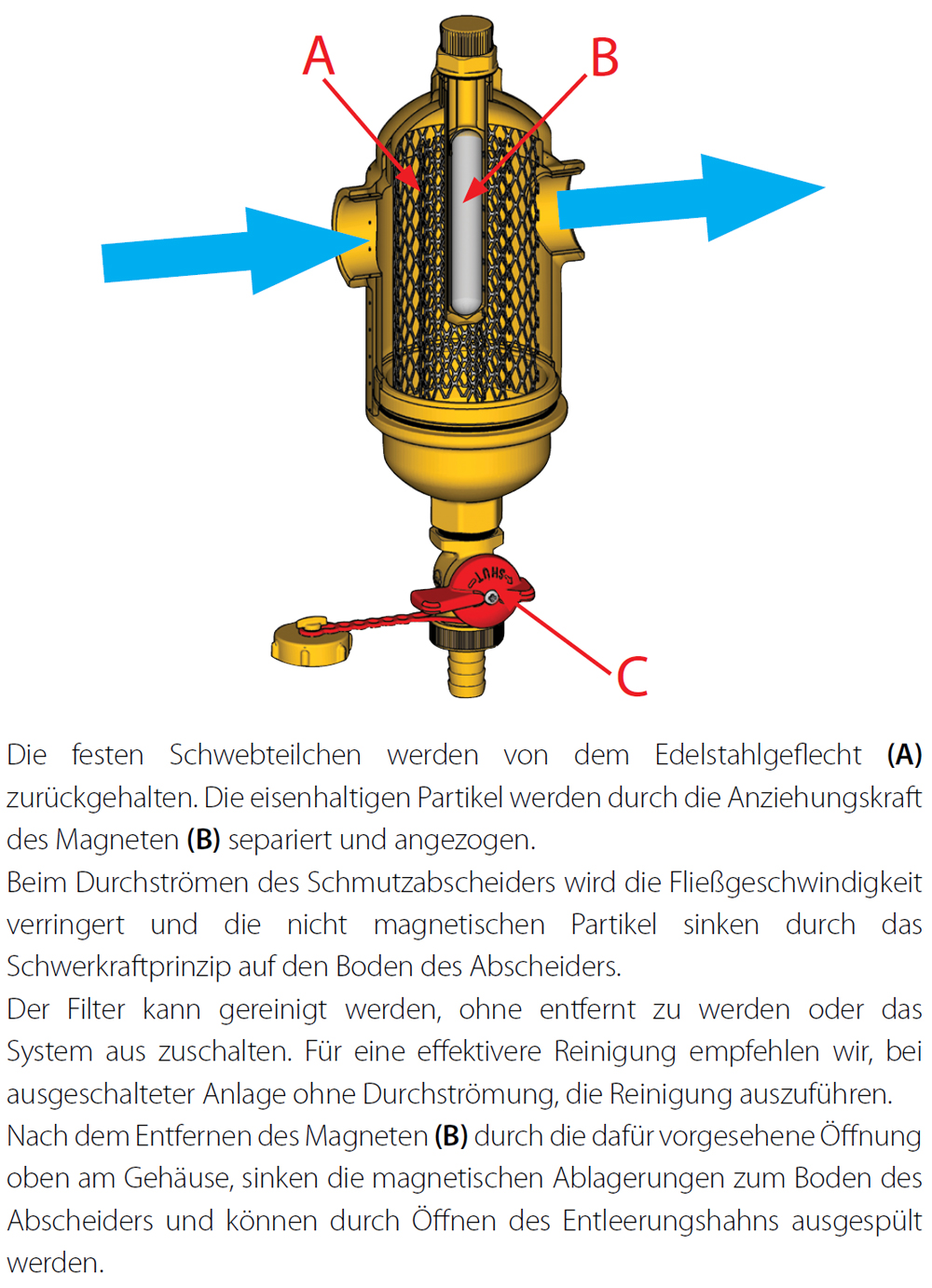

Funktionsprinzip:

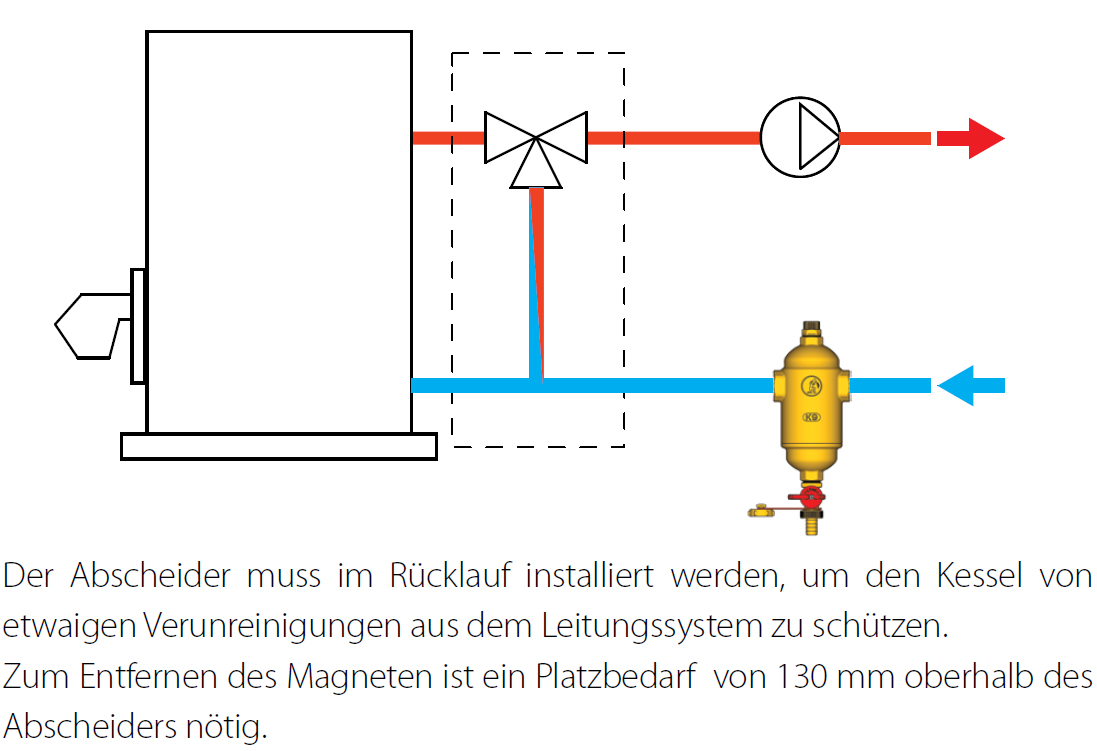

Installation:
Technische Daten:
- Temperaturbereich: 0 bis 110 °C
- max. Betriebsdruck: 10 bar
- Betriebsmedien: Wasser-/Glykolgemisch (max. 30 % Glykol-Anteil)
- Gewinde Partikelabscheider: UNI ISO 228
- Entleerungshahn Anschluss: 1/2"
- Tauchhülsenanschluss: 1/2"
- Gehäuse: Messing CW617N - UNI EN 12165
- Filter: Edelstahl AISI 304
- Dichtungen: EPDM
- Magnet: AlNiCo

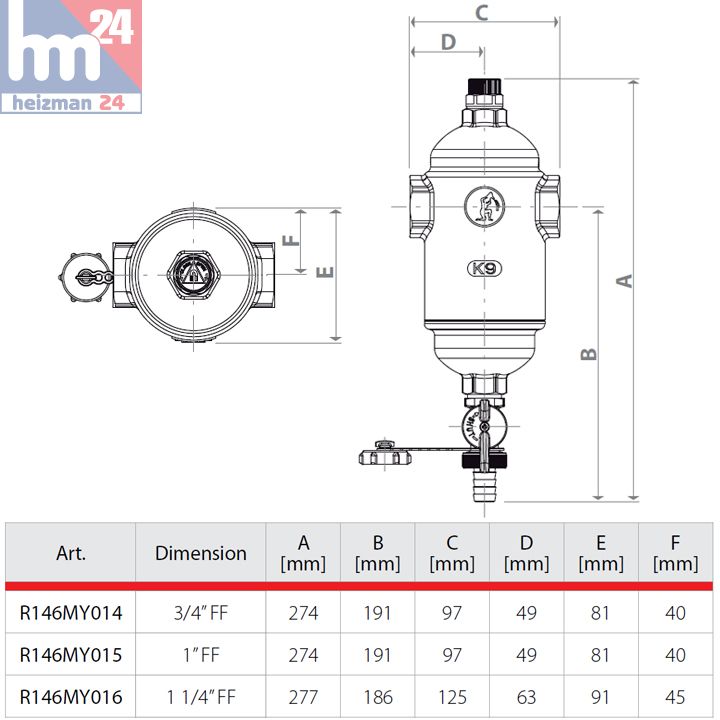

Ausführungen:
| Artikel-Nr. | Anschlussgewinde | max. Durchflussrate [m3/h] |
| R146MY014 | 3/4” FF | 1,5 |
| R146MY015 | 1" FF | 2,5 |
| R146MY016 | 1 1/4" FF | 4,0 |
Herstellerinformationen:
GIACOMINI GmbH
Industriestraße 10
51545 Waldbröl
Deutschland
E-Mail: info@giacomini.de
