- Artikel-Nr.: 10030096
- Herstellernummer: 091777

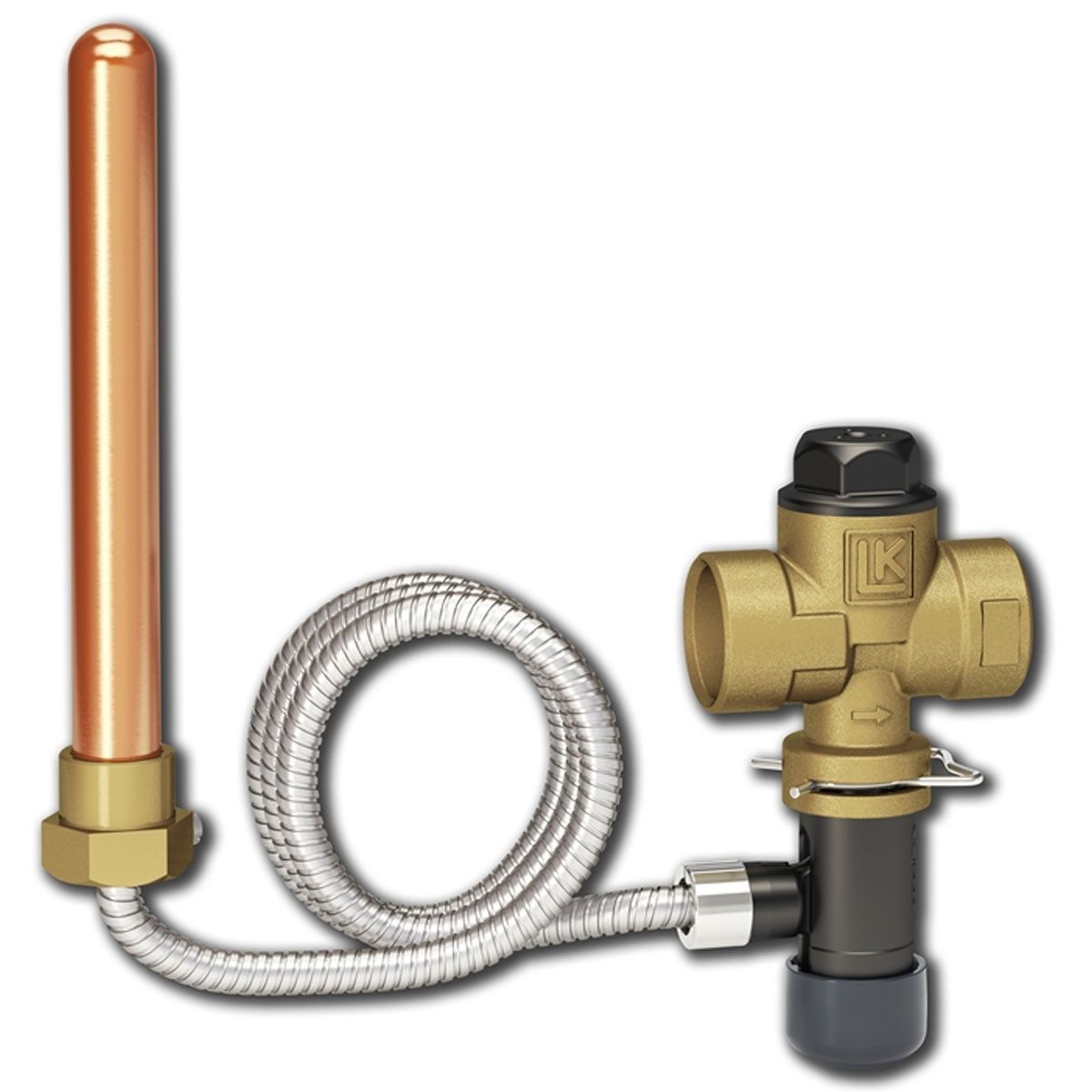

Produktinformationen "LK 519 ThermoSafe thermische Ablaufsicherung Kapillarrohr 1300 mm 091777"
Lieferumfang:
- 1 x LK 519 Sicherheitsventil
Beschreibung:
- thermisches Sicherheitsventil (Ablaufsicherung) mit Kapillarrohr

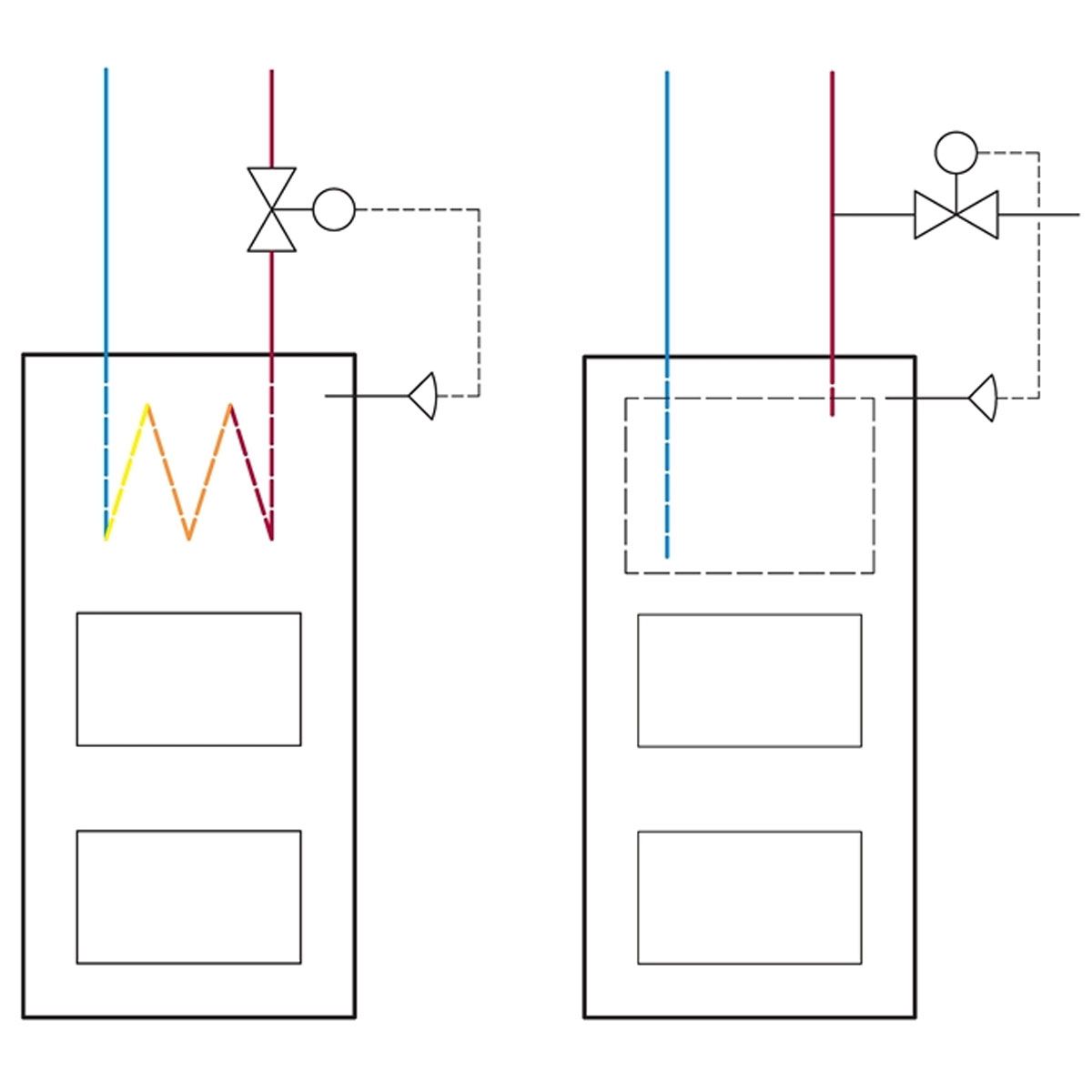

- geeignet für Festbrennstoffkessel mit eingebautem Warmwasserbereiter oder integrierter Kühlschlange
- mit zwei voneinander unabhängig wirkende Temperaturfühler für eine sichere Funktion
- wird an dem Warmwasserabgang des Warmwasserbereiters angeschlossen
- bei Kesseln mit Kühlschlange wird die Ablaufsicherung vorzugsweise im Kaltwasserzulauf montiert
- Pfeil auf dem Ventilgehäuse gibt die Durchflussrichtung an
- die Tauchhülse mit den Fühlern wird in den dafür am Kessel vorgesehenen Stutzen eingeschraubt
- die Montage der Tauchhülse wird erleichtert, wenn die Fühler aus der Hülse herausgenommen werden
Funktionen:
- verhindert das die Kesseltemperatur den Siedepunkt überschreitet
- bei zu hoher Kesseltemperatur öffnet das Ventil und lässt Kaltwasser durch Warmwasserbereiter beziehungsweise Kühlschlange strömen, was eine Abkühlung des Kessels bewirkt
Technische Daten:
- Öffnungstemperatur: 97 °C ± 2 °C
- Arbeitstemperatur min.: 5 °C
- Arbeitstemperatur max.: 110 °C
- Umgebungstemperatur: -10 °C bis 80 °C
- Arbeitsdruck max.: 1,0 MPa (10 bar)
- Gewindenorm: Rp 3/4" Innengewinde / G 1/2" Aussengewinde

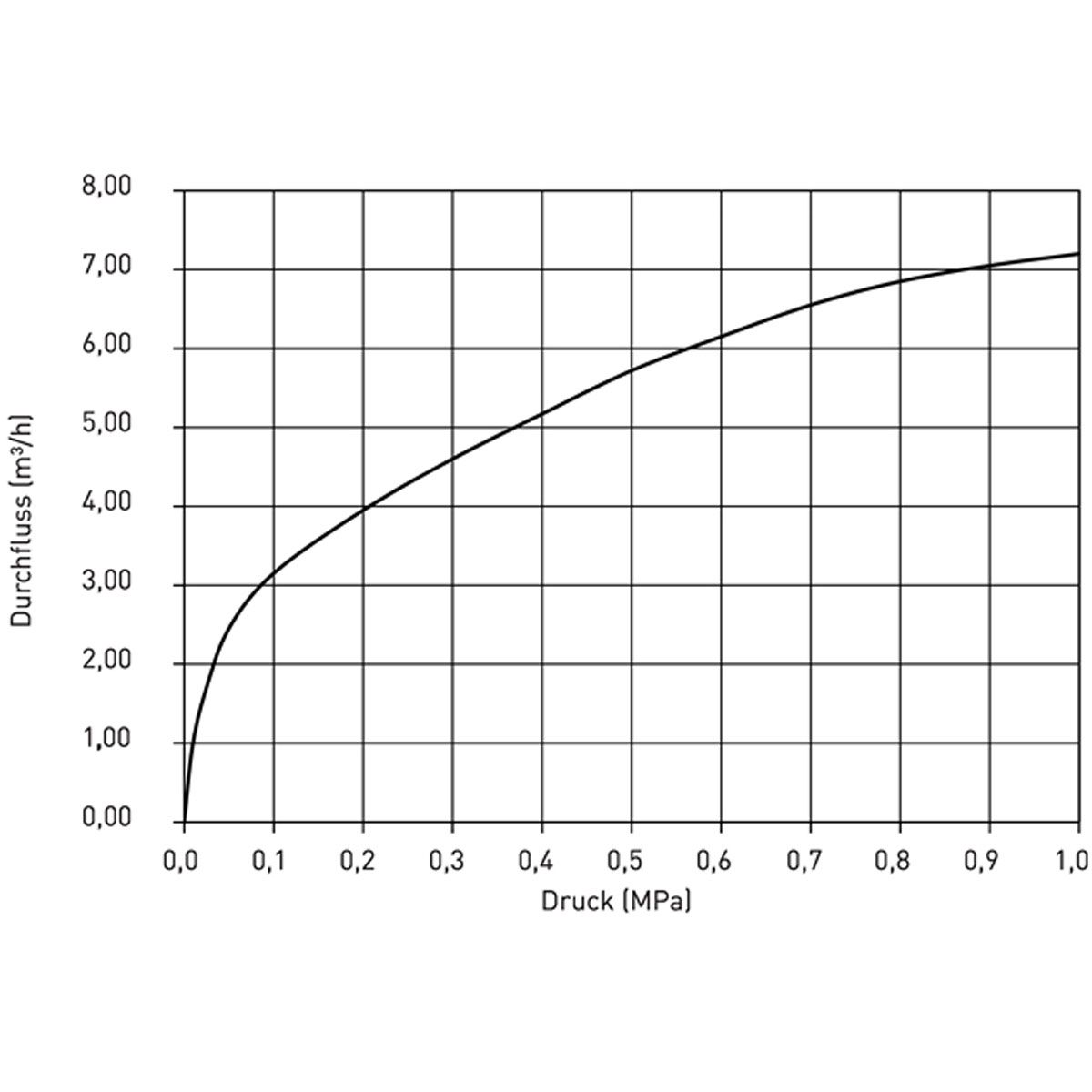

- Abblaskapazität max.: 6,5 m³/h bei 0,6 MPa (6 bar)
- Länge Kapillarrohr: 1300 mm mit Isolierung
- Material Gehäuse: Messing EN 12165 CW617N
- Material Ventilfeder: Rostfreier Stahl
- Material Kapillarrohr: Kupfer
- Material Dichtung: FKM / Viton
- Typengenehmigung: CE
- Gewicht: 0,7 kg
- Serie: 519 ThermoSafe
- Hersteller: LK Armatur
- Artikel-Nr.: 091777
