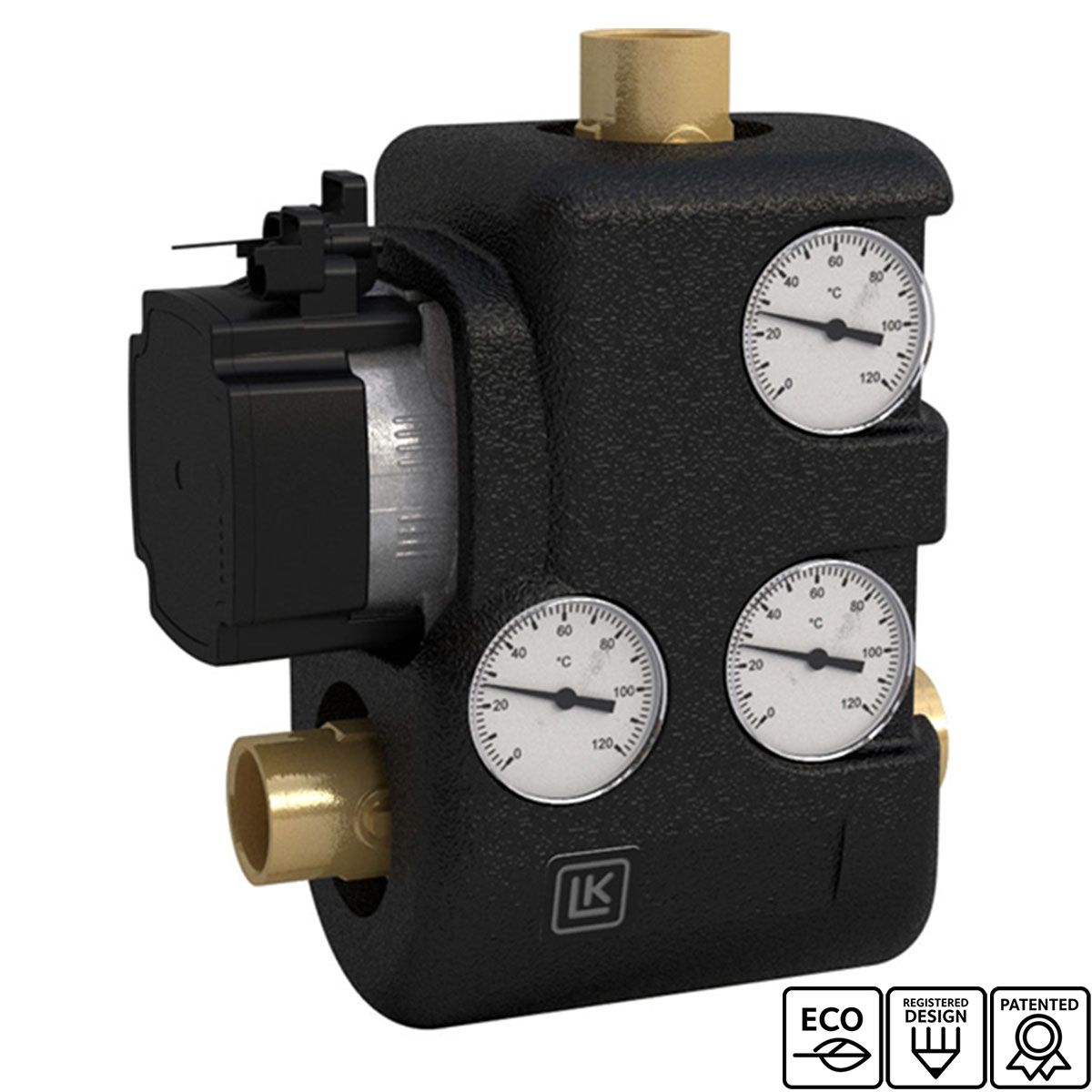

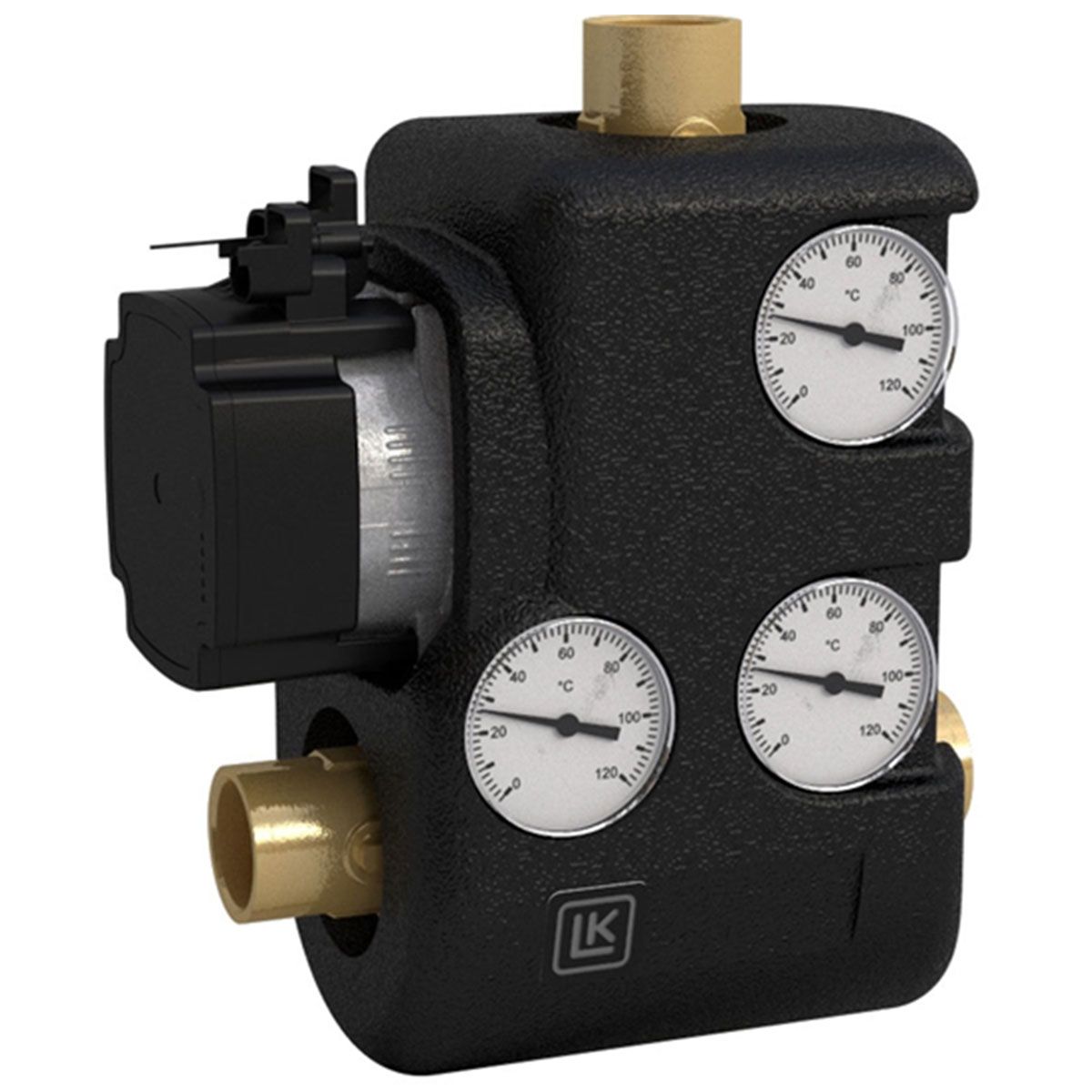

LK 810 ThermoMat 2.0 G Rücklaufanhebung IG 1 1/4" 65°C mit Pumpe u. Rückschlagventil 181654

Lieferumfang:

• 1 x LK Rücklaufanhebung

Beschreibung:

• Rücklaufanhebung mit Rückschlagventil
• für Heizanlagen mit Festbrennstoffkessel und Pufferspeicher
• wird eingesetzt, um eine hohe Rücklauftemperatur zum Heizkessel und eine optimale Temperaturschichtung im Pufferspeicher zu erzeugen
• erhöht die Effizienz der Heizanlage, verhindert Kondensation und Teerablagerungen
• Lebensdauer der Anlage wird verlängert

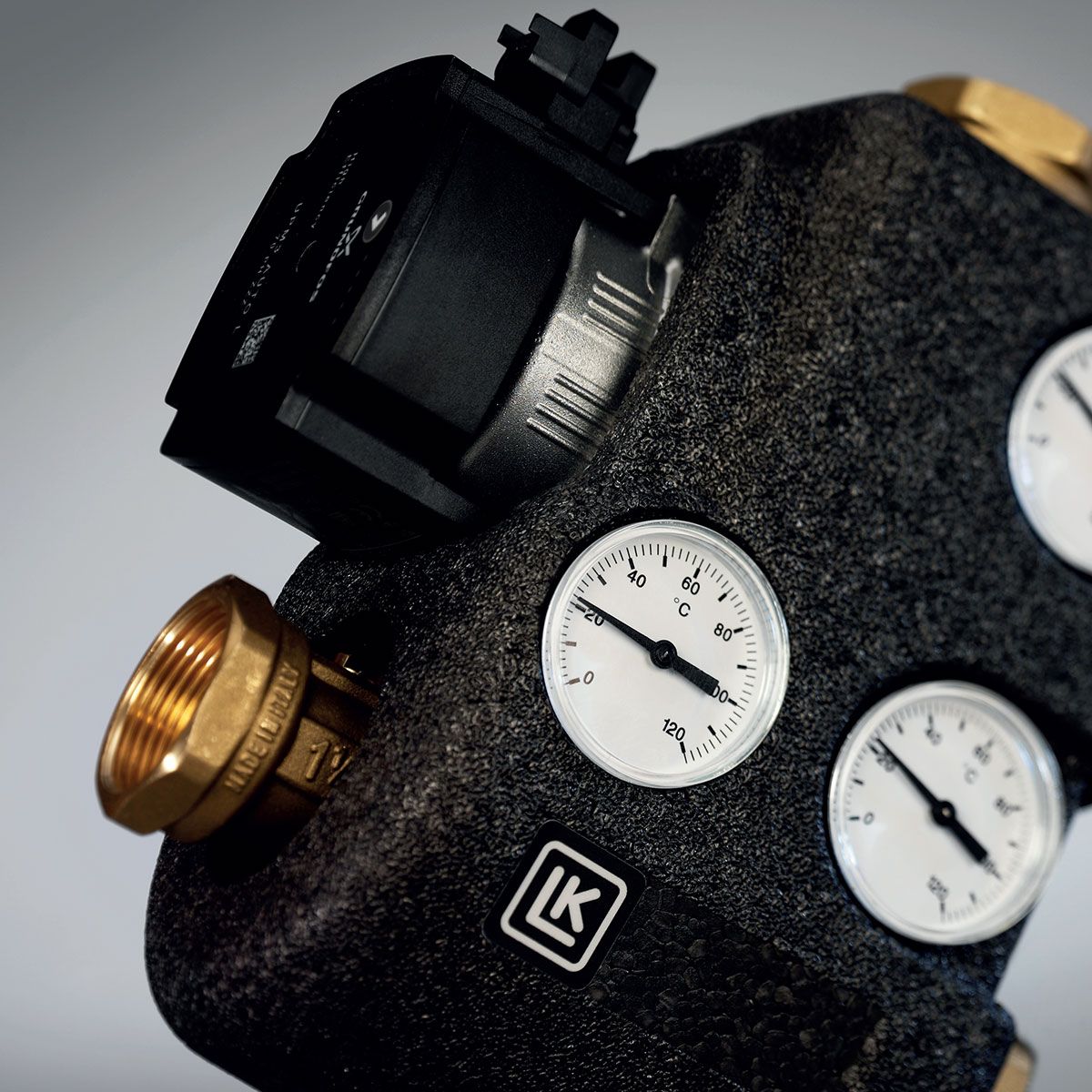

• kompakte Einheit mit integrierter Hocheffizienzpumpe, thermischen Ventil und zwei Ventilanschlüsse
• drei Absperrventile, um Installation und Wartung zu erleichtern
• drei Thermometer, die ein einfaches Verfolgen des Ladeverlaufs ermöglichen sowie eine Isolation um den Wärmeverlust zu minimieren

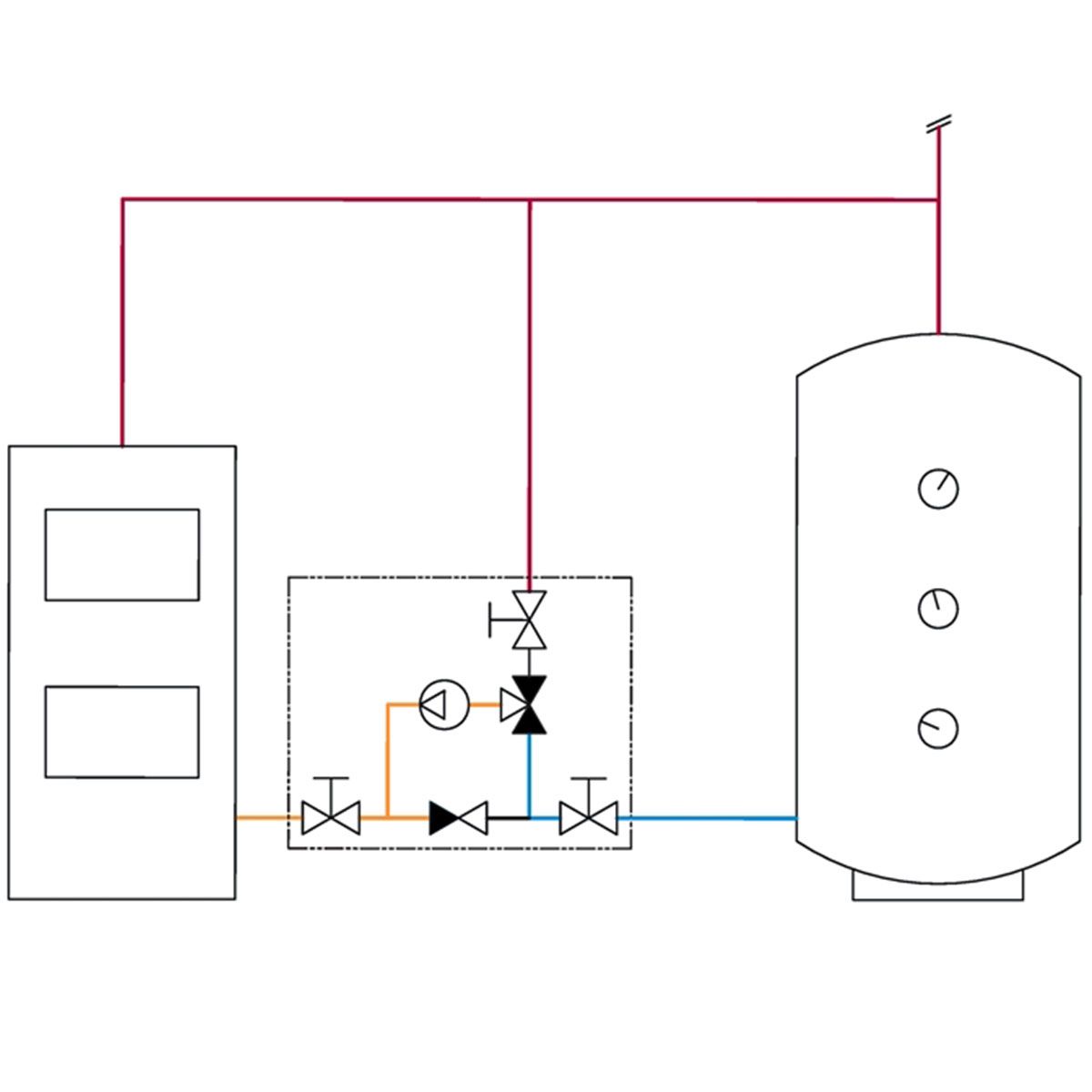

Die Funktionen der Rücklaufanhebung:

1. Erwärmungsphase: Wasser zirkuliert zwischen Kessel und Rücklaufanhebung, während die Kesseltemperatur steigt
2. Ladephase: der thermische Einsatz öffnet sich und lässt zu, dass sich Rücklaufwasser aus dem Pufferspeicher mit Vorlaufwasser vermischt, bevor es zurück in den Kessel fließt (die Rücklauftemperatur zum Kessel wird konstant gehalten)
3. Abschlussphase: der thermische Einsatz ist vollständig geöffnet und die Bypassleitung ist geschlossen, das führt zu einer optimalen Wärmeübertragung aus dem Kessel und der Pufferspeicher wird mit Vorlaufwasser gefüllt
4. Schwerkraftbetrieb mit Rückschlagventil: der Schwerkraftbetrieb tritt ein, sobald die Verbrennung aufhört und die Umwälzpumpe abgeschaltet hat, das restliche Heißwasser wird in den Pufferspeicher geladen und bei einem eventuellen Stromausfall oder Versagen der Pumpe öffnet das Rückschlagventil automatisch, um einen Schwerkraftbetrieb zuzulassen (das Rückschlagventil verhindert auch einen Rückfluss vom Pufferspeicher zum Kessel)

Technische Daten:

• Nennspannung: 230 VAC / 50 Hz

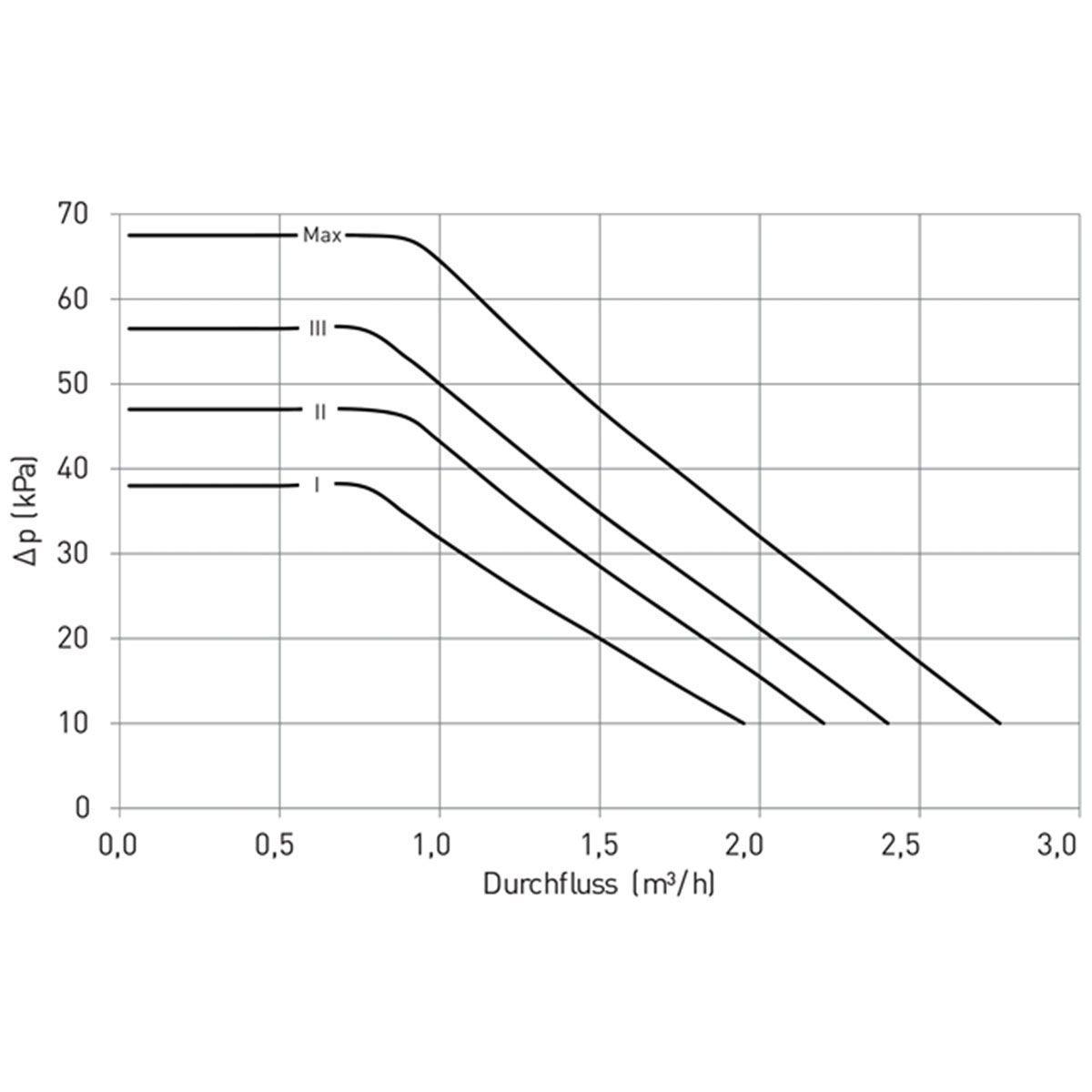

• Leistungsaufnahme: 5 - 52 W (abhängig von der Pumpendrehzahl)
• Kesselleistung max.: 65 kW mit 20 °C ΔT
• Rücklauftemperatur: 65 °C
• Arbeitstemperatur min.: 5 °C
• Arbeitstemperatur max.: 110 °C
• Umgebungstemperatur min.: 0 °C
• Umgebungstemperatur max.: 70 °C
• Arbeitsdruck max.: 0,6 MPa (6 bar)
• Flüssigkeit 1: Wasser - Glykol max. 50 %
• Gewindenorm: Rp 1 1/4" Innengewinde
• Ladepumpe: Grundfos UPM3 Auto L xx-70
• Material Gehäuse: Messing EN 1982 CB753S
• Material Isolierung: Expandiertes Polypropylen EPP
• Gewicht: 4,0 kg
• Serie: 810 ThermoMat 2.0 G
• Hersteller: LK Armatur
• Artikel-Nr.: 181654
