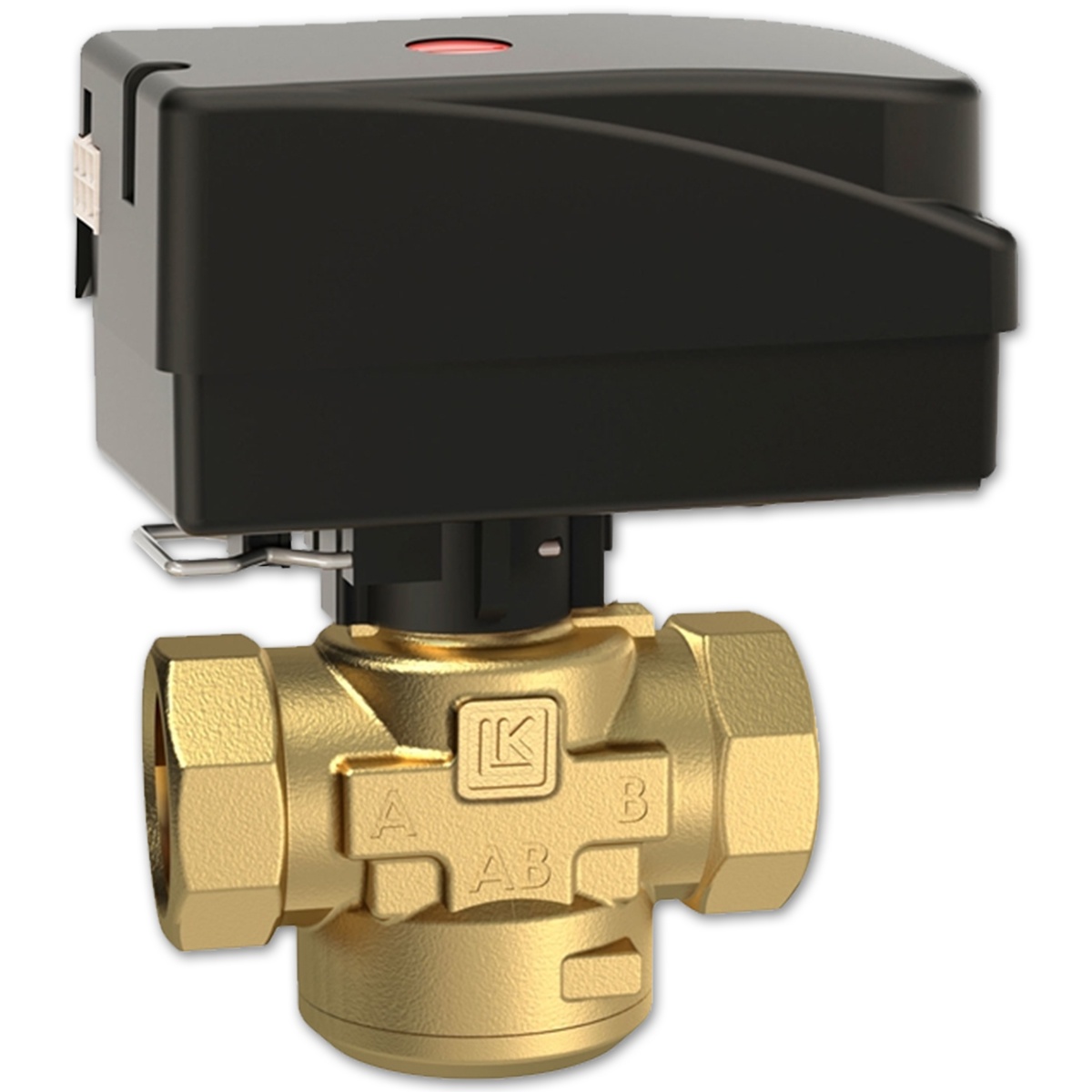

LK 525 MultiZone 2W Set 2-Wege Zonenventil IG 1" inkl. Motor 230 Volt 066443
- Artikel-Nr.: 10030098
- Herstellernummer: 066443
Produktinformationen "LK 525 MultiZone 2W Set 2-Wege Zonenventil IG 1" inkl. Motor 230 Volt 066443"
Lieferumfang:
- 1 x LK 525 MultiZone 2W Set
Beschreibung:

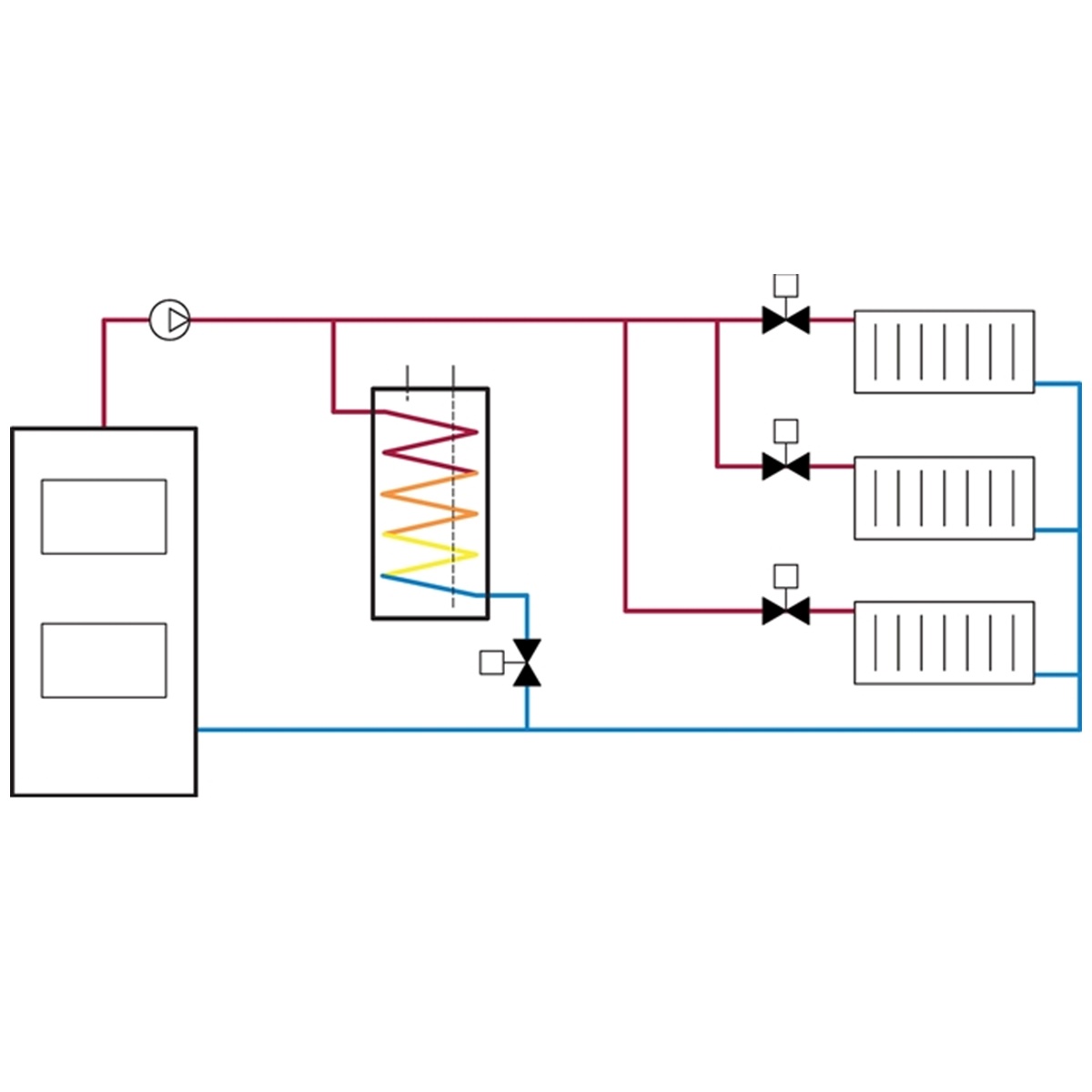

- motorisiertes 2-Wege Zonenventil für Heizsysteme, in denen der Volumenstrom durch eine oder mehrere Zonen gesteuert werden soll

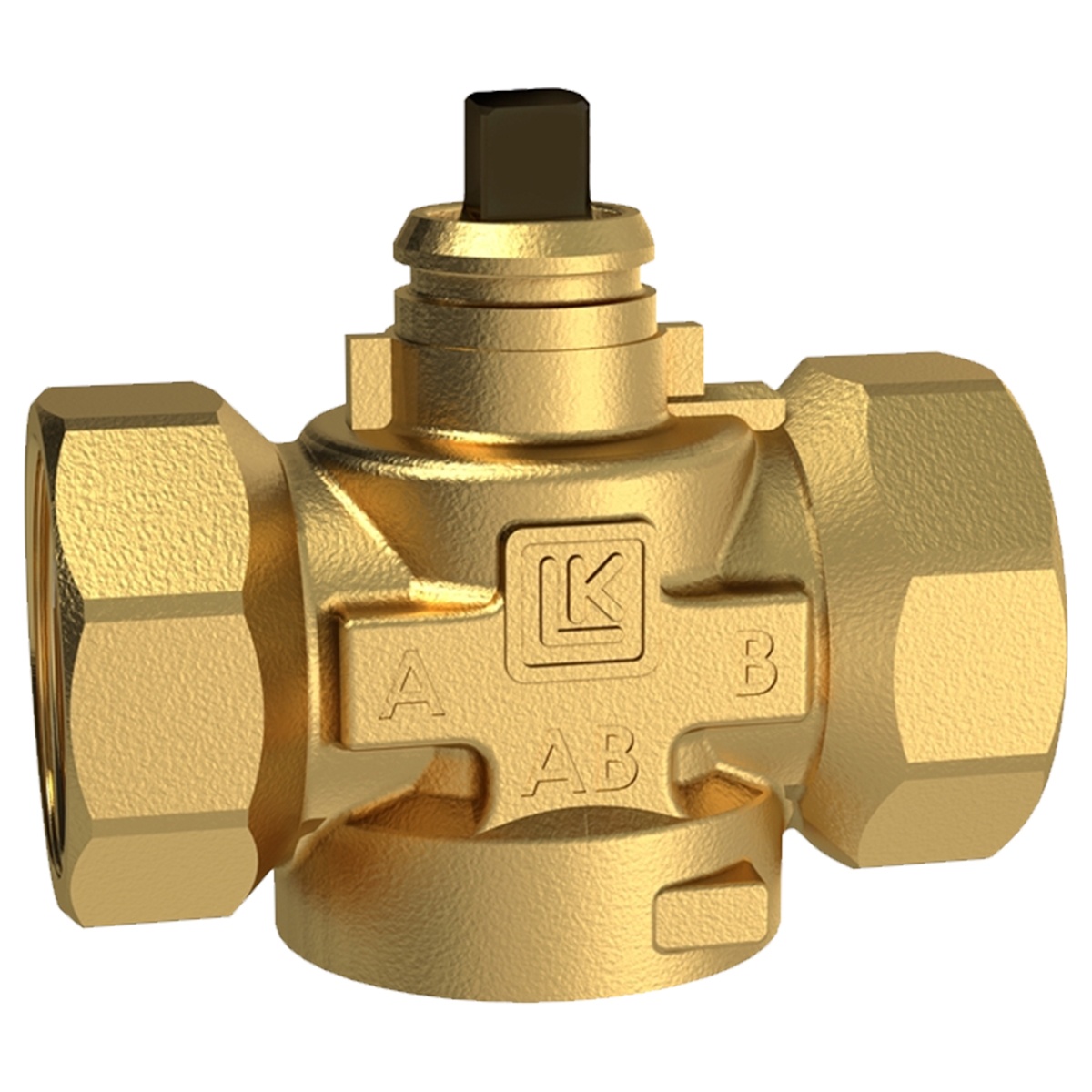

- ist für die Ein-/Aus-Regelung und verfügt über einen Drehschieber, weshalb es einen höheren Differenzdruck aushält und die Gefahr verringert, dass es bei einer längeren Betriebsunterbrechung hängen bleibt

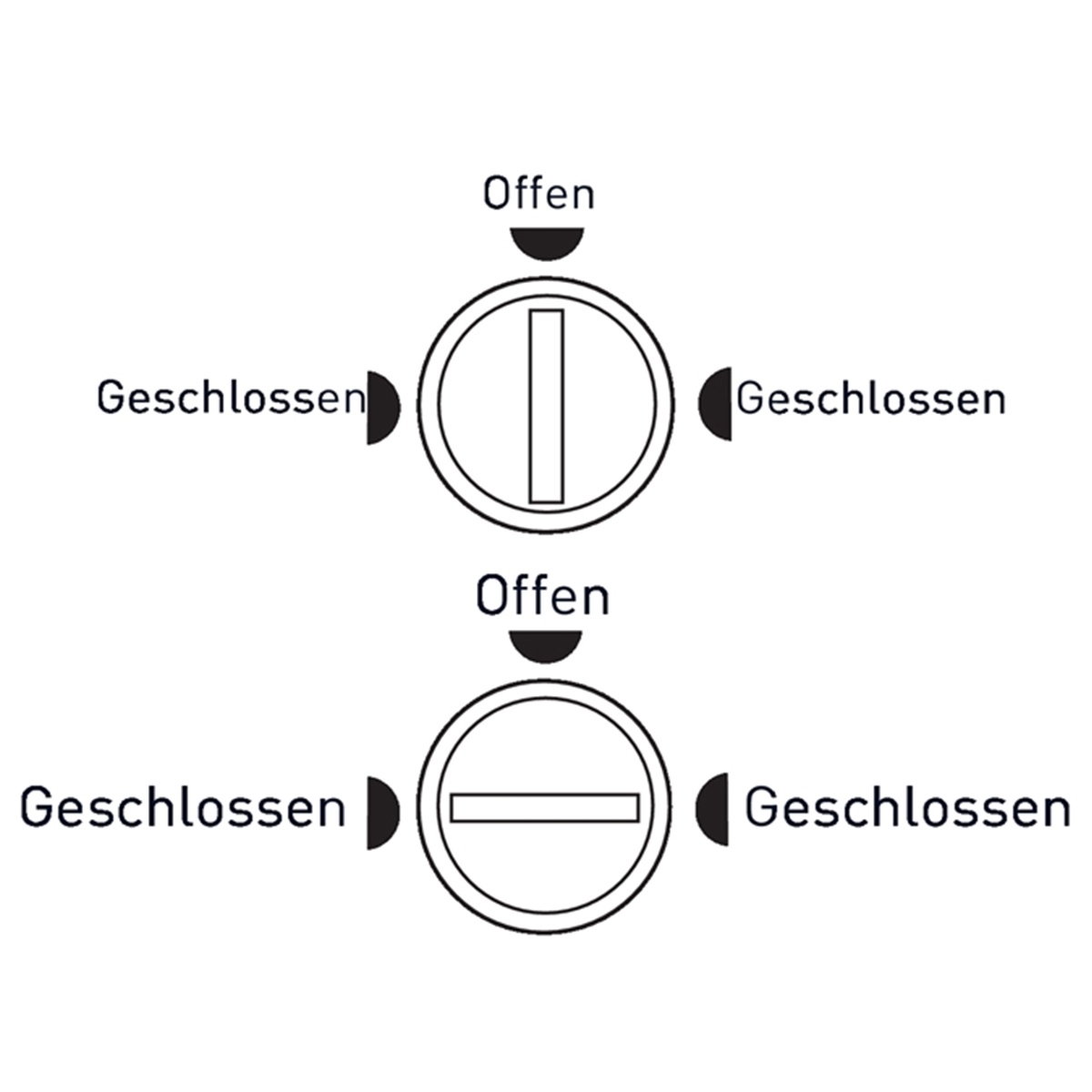

- auf der Oberseite des Motors befindet sich eine Anzeige, die angibt, welcher Ventilanschluss geöffnet oder geschlossen ist
- bei einem Stromausfall bleibt der Ventilkegel in der Stellung stehen, in der er sich gerade befindet
- im spannungslosem Zustand kann der Ventilkegel manuell eingestellt werden
- bitte beachten Sie, dass der Motor nur in einer Stellung montiert werden kann
- das Zonenventil darf nicht so angebracht werden, dass der Motor unter der Ventileinheit platziert ist
- das Ventil bedarf keiner Wartung, Kontrollieren Sie die Installation regelmäßig
Technische Daten:
- Ausführung: NC
- Arbeitstemperatur min.: 5 °C
- Arbeitstemperatur max.: 80 °C (90 °C kurzfristig)
- Umgebungstemperatur min.: 1 °C
- Umgebungstemperatur max.: 60 °C
- Arbeitsdruck max.: 1,0 MPa (10 bar)
- Differenzdruck max.: 100 kPa (1 bar)
- Flüssigkeit: Wasser - Glykol max. 50 % Ethanol max. 30 %
- Leckage: < 0,1 % vom Kvs bei 100 kPa

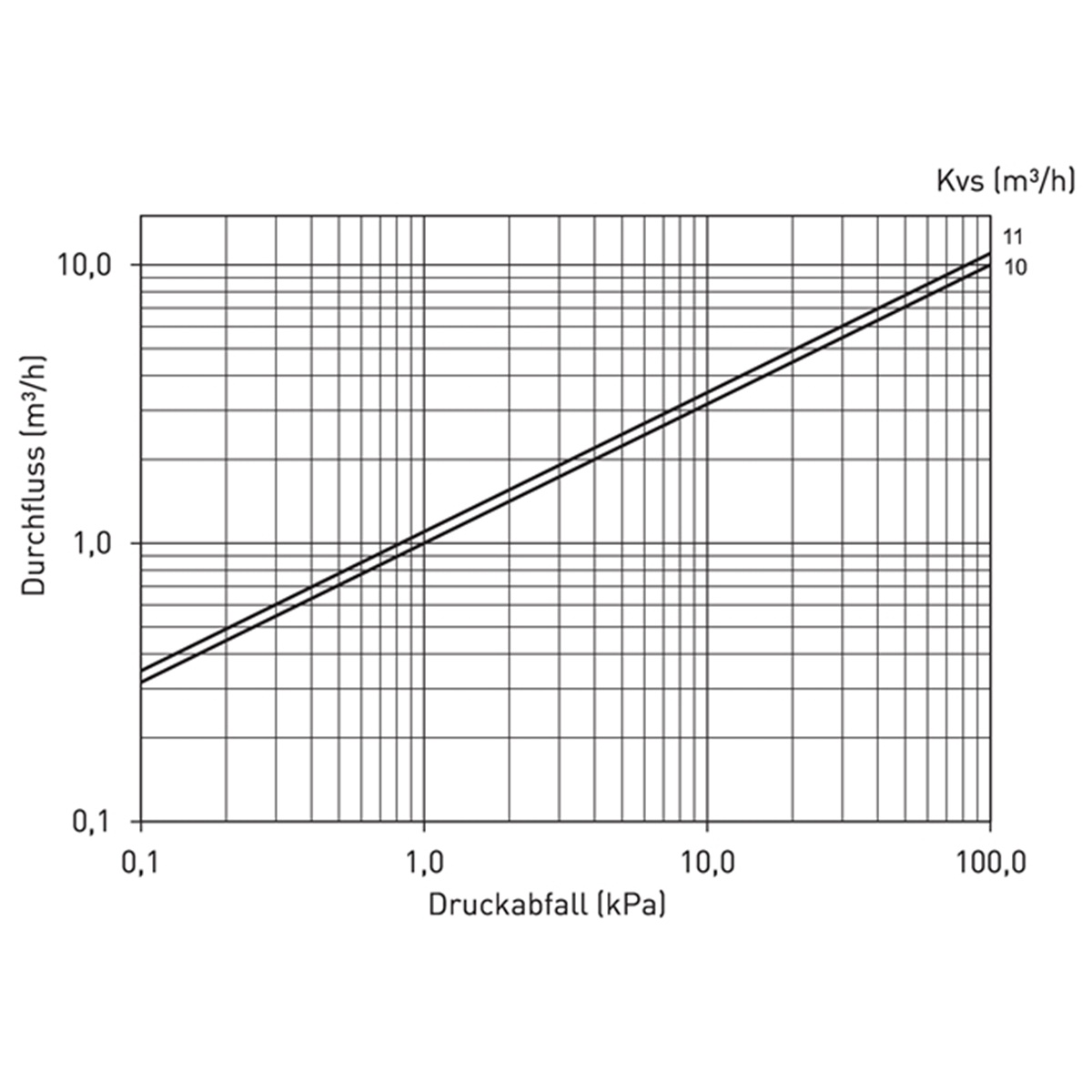

- Kvs-Wert: 11,0 m³/h
- Drehwinkel: 90° / 360°
- Gewindenorm: IG 1" Innengewinde
- Stellmotor: 7 VA, 230 VAC, 50 Hz
- Laufzeit: 12 Sekunden (90°)

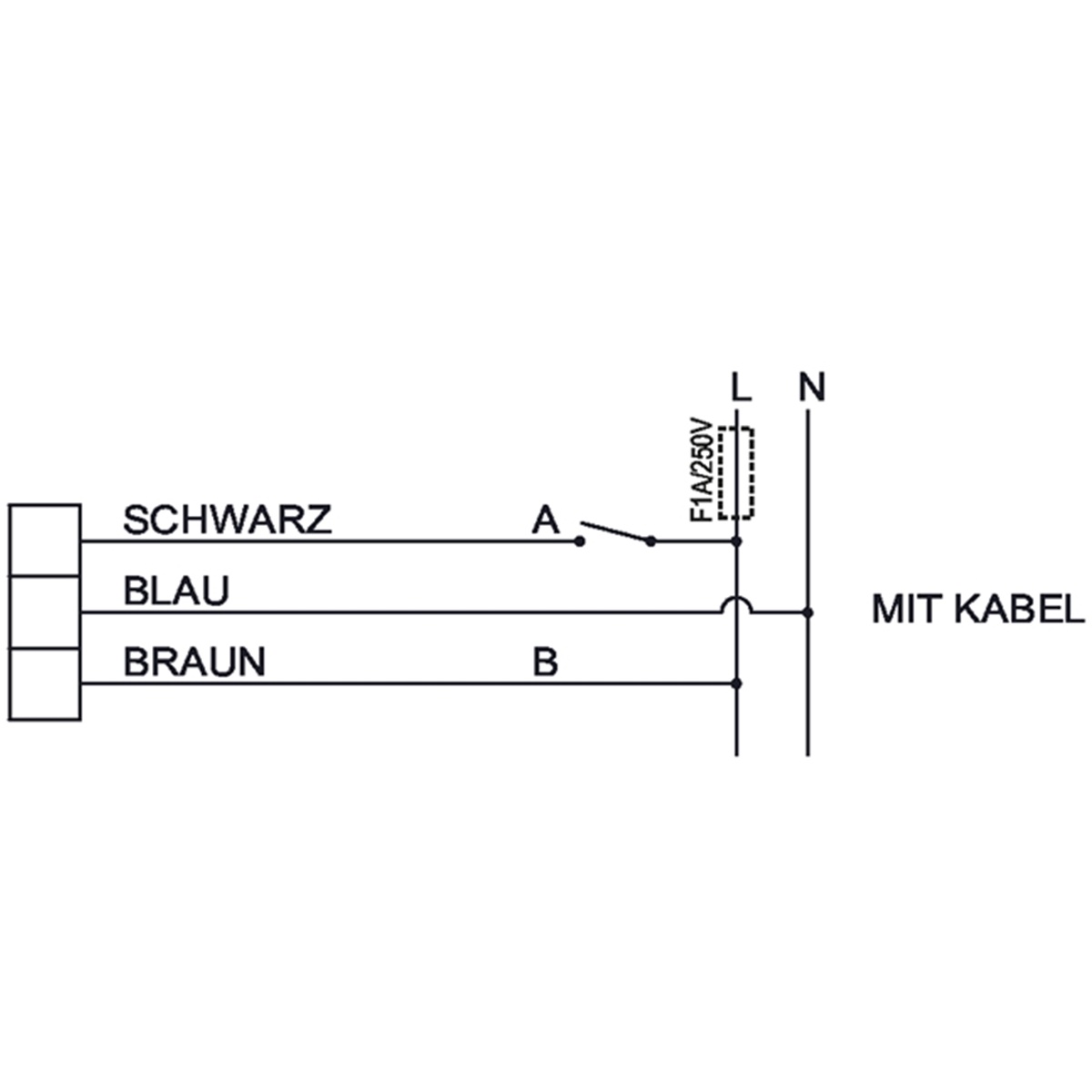

- Elektrischer Anschluss: 1 m Festkabel
- Signalkontakt: Einpolig SPST
- Kabelspezifikation: 3 x 0,75 mm²
- Farben des Kabels: Blau, Braun, Schwarz
- Isolierung: PVC
- Schutzklasse: IP 44
- Material Gehäuse: Messing EN 12165 CW617N
- Material externer Deckel: Messing EN 12164 CW614N
- Typengenehmigung: CE
- Gewicht: 0,6 kg
- Serie: LK 525 MultiZone 2W Set
- Hersteller: LK Armatur
- Artikel-Nr.: 066443
Herstellerinformationen:
LK Armatur Deutschland GmbH
Alte Reichsstraße 15
32549 Bad Oeynhausen
Deutschland
E-Mail: info@lkarmatur.de
