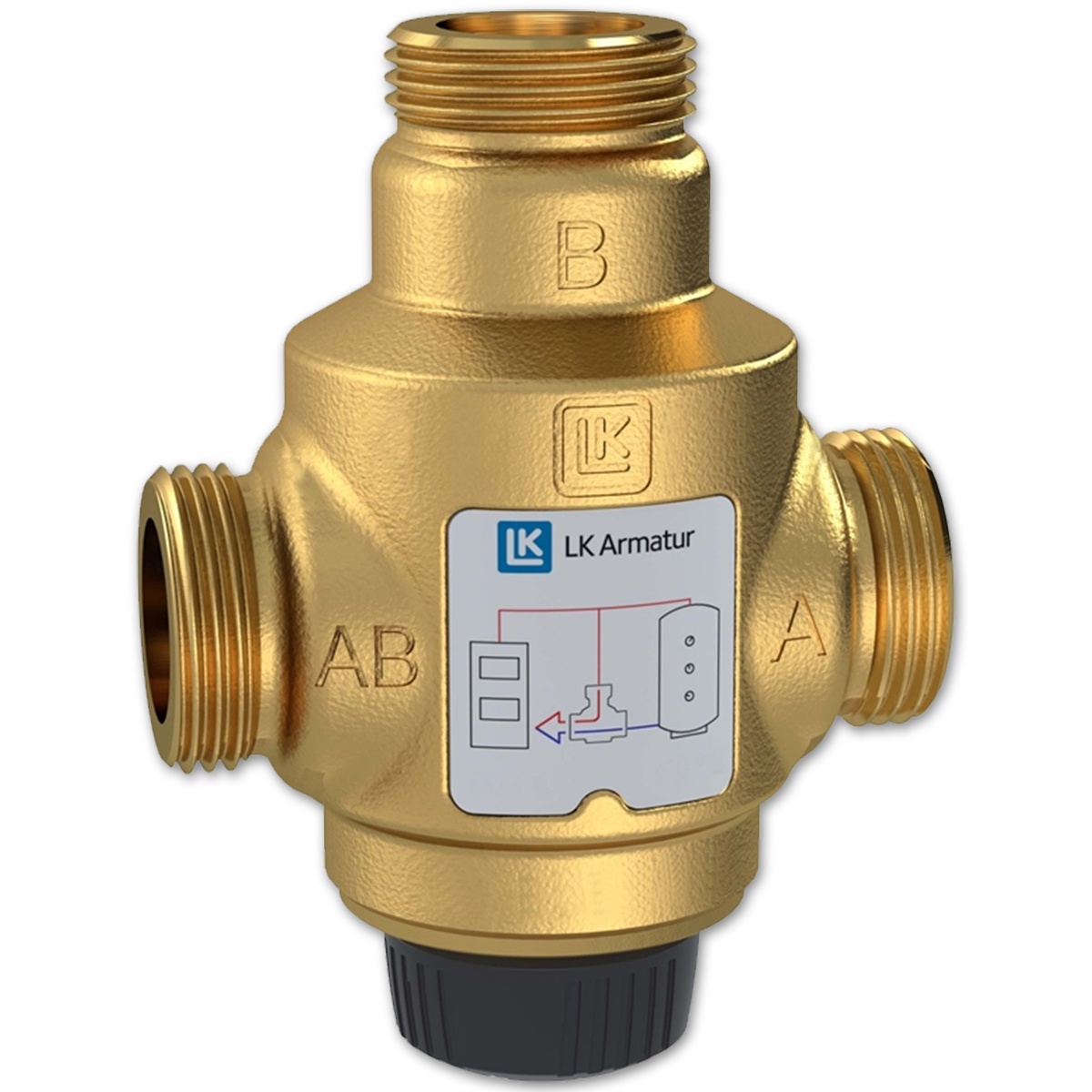

LK 823 ThermoVar R 182388 thermisches 3-Wege-Mischventil G 1 1/2" 55 - 70 °C für Heizungsanlagen
- Artikel-Nr.: 10036150
- Herstellernummer: 182388
Produktinformationen "LK 823 ThermoVar R 182388 thermisches 3-Wege-Mischventil G 1 1/2" 55 - 70 °C für Heizungsanlagen"
Lieferumfang:
- 1 x LK 823 ThermoVar R
Beschreibung:

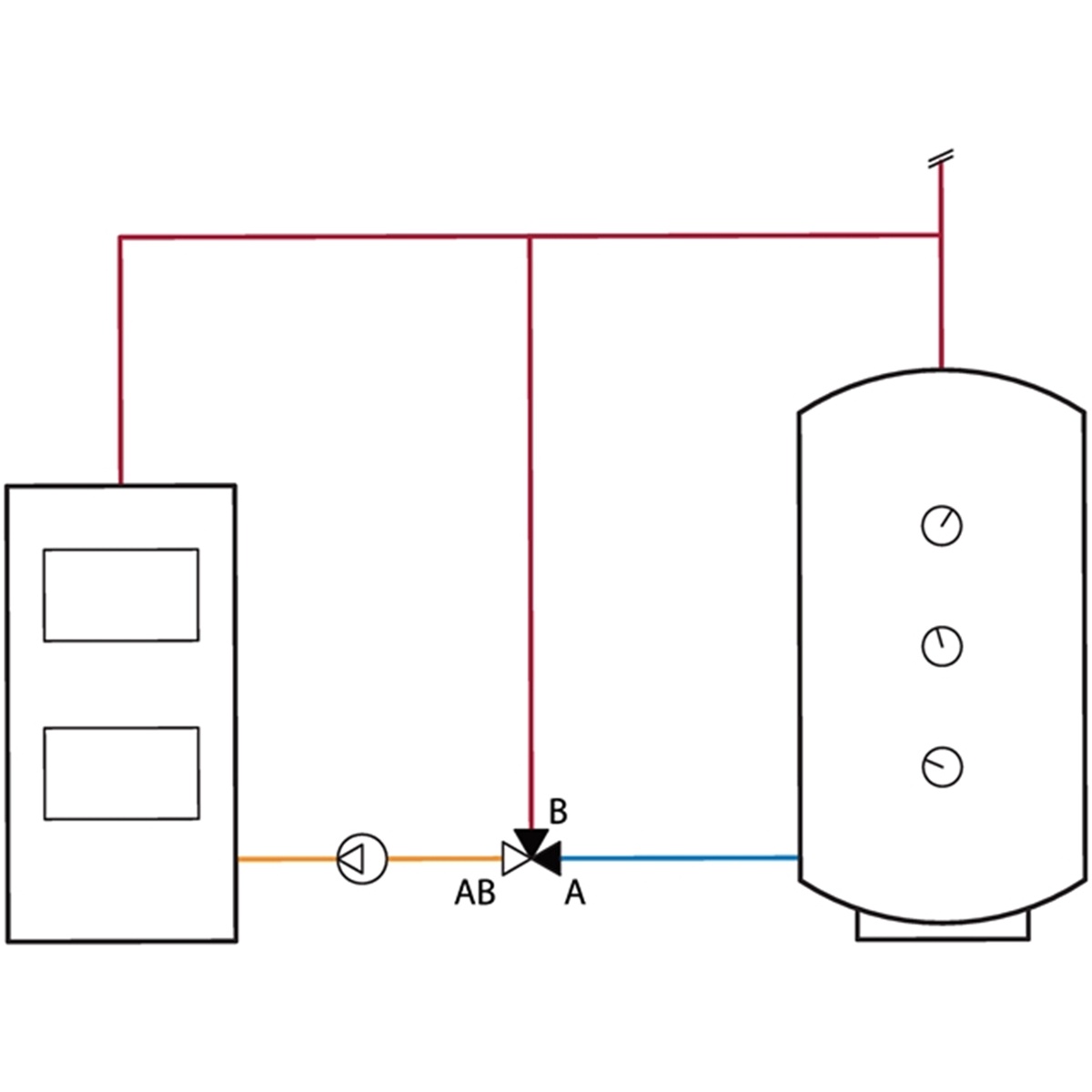

- thermisches 3-Wege-Mischventil für Heizanlagen mit Festbrennstoffkessel und Pufferspeicher
- dient zur Rücklaufanhebung
- sorgt dafür, dass eine optimale Temperaturschichtung im Pufferspeicher vorhanden ist
- erhöht die Effizienz der Heizungsanlage
- verhindert Kondensation und Teerablagerungen
- Ventil regelt zwei Anschlüsse, wodurch kein Ausgleichventil in der Leitung zwischen Kessel und Ladeventil erforderlich ist
- das thermostatische Element beginnt Anschluss A zu öffnen, sobald die Rücklauftemperatur des Anschlusses AB die Öffnungstemperatur erreicht hat
- Anschluss B schließt, sobald die Temperatur des Anschlusses A um 10 °C höher als die Öffnungstemperatur ist
- einstellbare Temperatur von 55 °C bis 70 °C
- Montage des Ventils ist lageunabhängig für die Rechts- oder Linksmontage
Technische Daten:
- Öffnungstemperatur: 55 - 70 °C
- Arbeitstemperatur min.: 5 °C
- Arbeitstemperatur max.: 95 °C
- Umgebungstemperatur min.: 5 °C
- Umgebungstemperatur max.: 60 °C
- Arbeitsdruck max.: 1,0 MPa (10 bar)
- Differenzdruck max.: 100 kPa (1 bar)
- Leckage: < 0,5% vom Kvs bei 100 kPa
- Flüssigkeit: Wasser-Glykol max. 50 %
- Gewindenorm: G 1 1/2" Aussengewinde

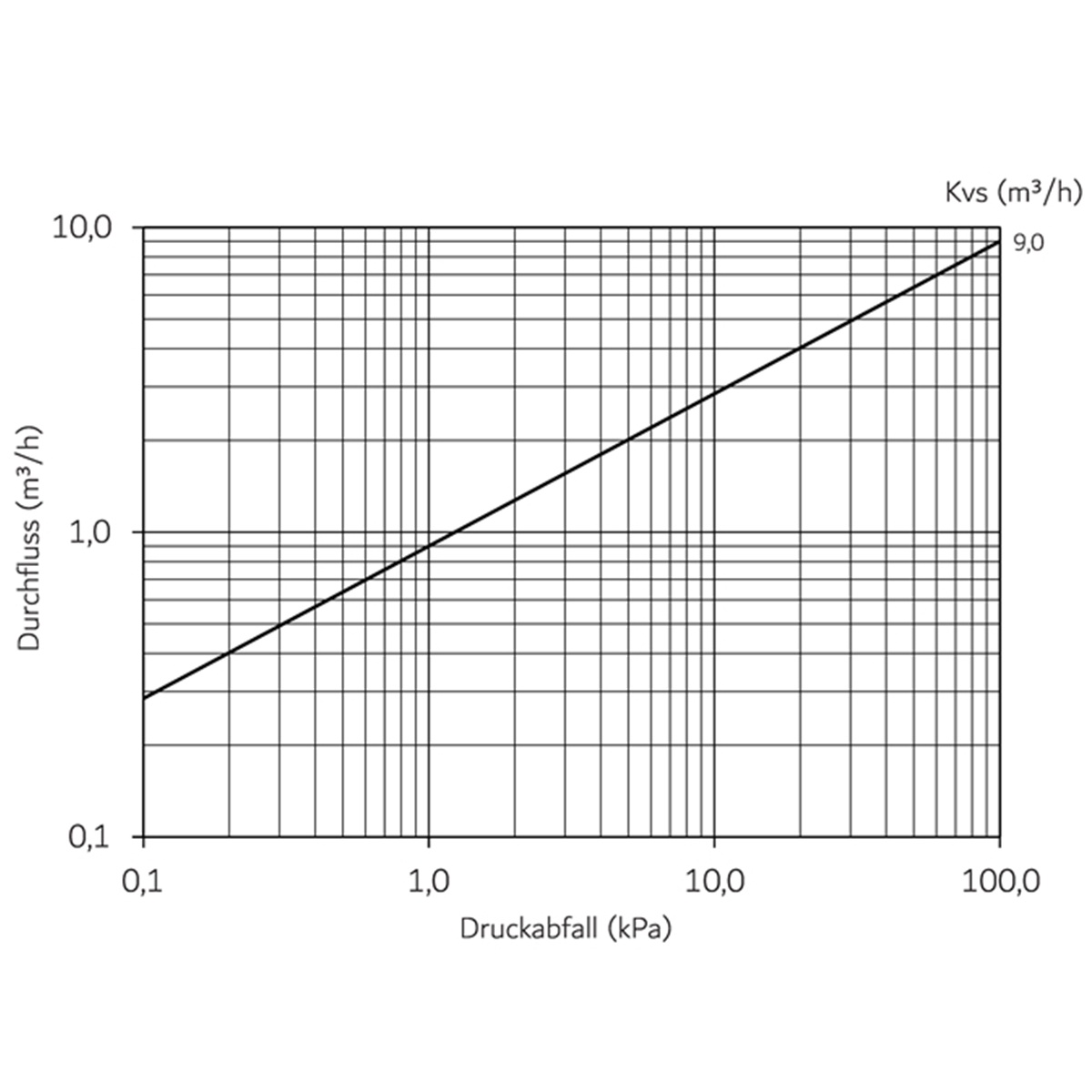

- Kvs-Wert: 9,0 m³/h
- Material Gehäuse: Messing EN 1982 CB753S
- Material externer Deckel: Messing EN 12165 CW617N
- Material Dichtungen: EPDM
- Gewicht: 1,2 kg
- Serie: 823 ThermoVar R
- Hersteller: LK Armatur
- Artikel-Nr.: 182388
