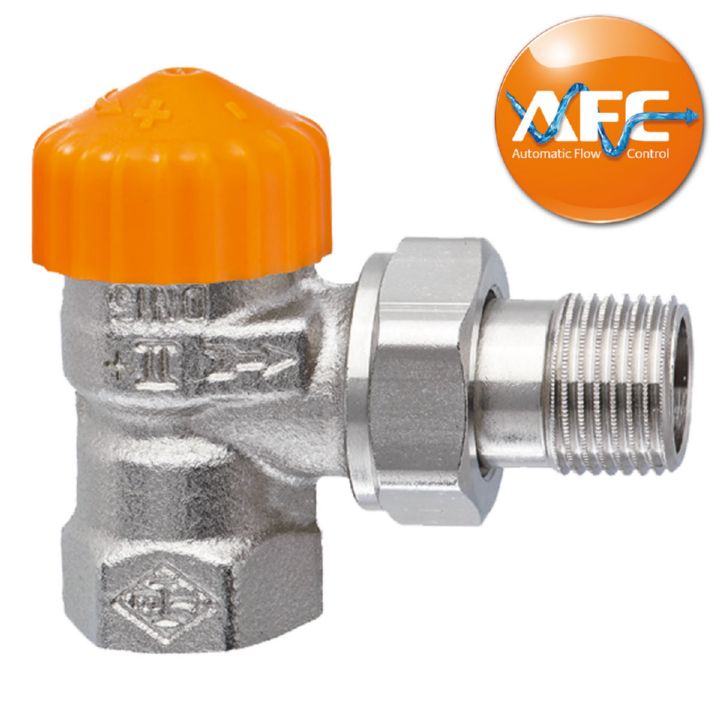

IMI Heimeier Thermostat Ventilunterteil DN15 Eclipse AFC 3931-02.000 Eck
- Artikel-Nr.: 10011707
- Herstellernummer: 3931-02.000
Produktinformationen "IMI Heimeier Thermostat Ventilunterteil DN15 Eclipse AFC 3931-02.000 Eck"
Lieferumfang:
- 1 x IMI Heimeier Thermostat-Ventilunterteil
Beschreibung:
- Thermostat-Ventilunterteil mit automatischer Durchflussregelung (AFC-Technologie)
- Anschluss für Thermostatköpfe und Stellantriebe IMI Heimeier: M30x1,5 mm
- Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss, vernickelt
- ist geeignet für alle Ventilgehäuse mit II+ Kennzeichnung
- Keymark-zertifiziert und geprüft nach DIN EN 215
- mit Niro-Stahlspindel und doppelter O-Ring-Abdichtung
- Durchfluss ist von 10 bis 150 l/h stufenlos einstellbar
- Voreinstellung mit Einstellschlüssel oder Maulschlüssel SW 11
- Einstellwerte sind stirnseitig und seitlich ablesbar
- das komplette Thermostatoberteil kann mit dem IMI Heimeier Montagegerät ohne Entleeren der Anlage ausgewechselt werden
- Anschluss Innengewinde für Gewinderohr, oder in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohr
- Ausführung: Eckform
AFC-Technologie:
- Automatic Flow Control (automatische Durchflussregelung)
- der erforderliche Durchfluss der einzelnen Heizkörper wird direkt am Ventilunterteil Eclipse eingestellt, dadurch ist der hydraulische Abgleich mit einem Dreh erledigt
- der eingestellte Durchfluss wird nicht überschritten, auch bei einem Überangebot, z.B. aufgrund schließender Nachbarventile oder während der morgendlichen Aufheizphase, regelt Eclipse den Durchfluss automatisch auf den eingestellten Wert
- das Ventil regelt den Durchfluss unabhängig vom Differenzdruck
- komplexe Berechnungen zur Ermittlung der Einstellwerte sind deshalb nicht erforderlich

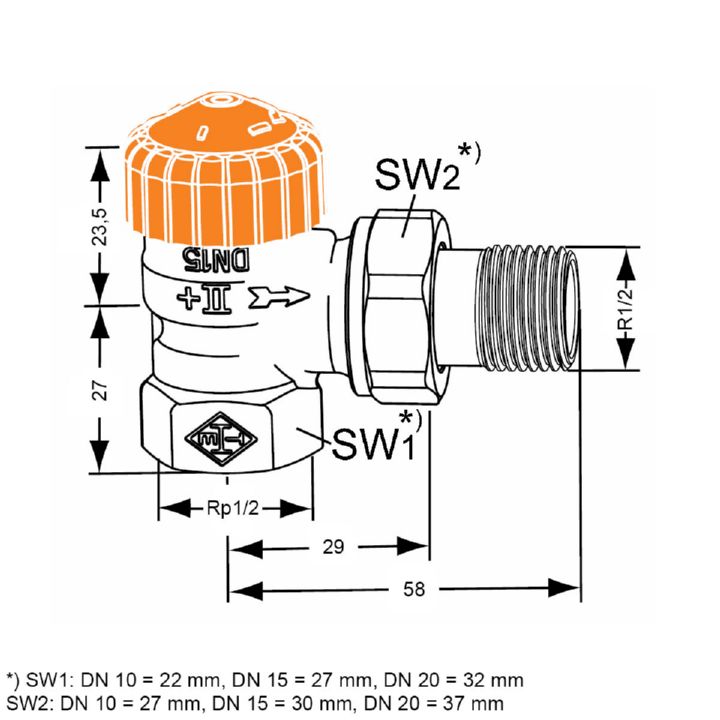

Technische Daten:
- Nennweite: DN 15 (1/2")
- Betriebstemperatur max.: 120 °C
- Betriebstemperatur min.: -10 °C
- Betriebsdruck max.: 10 bar
- Durchflussbereich: stufenlos eingestellbar 10 - 150 l/h (Werkseinstellung 150 l/h)
- Differenzdruck min. 10 - 100 l/h: 10 kPa
- Differenzdruck min. 100 - 150 l/h: 15 kPa
- Differenzdruck max.: 60 kPA (<30 dB(A))
- Typ: Eclipse
- Hersteller: IMI Heimeier
- Artikel-Nr.: 3931-02.000
