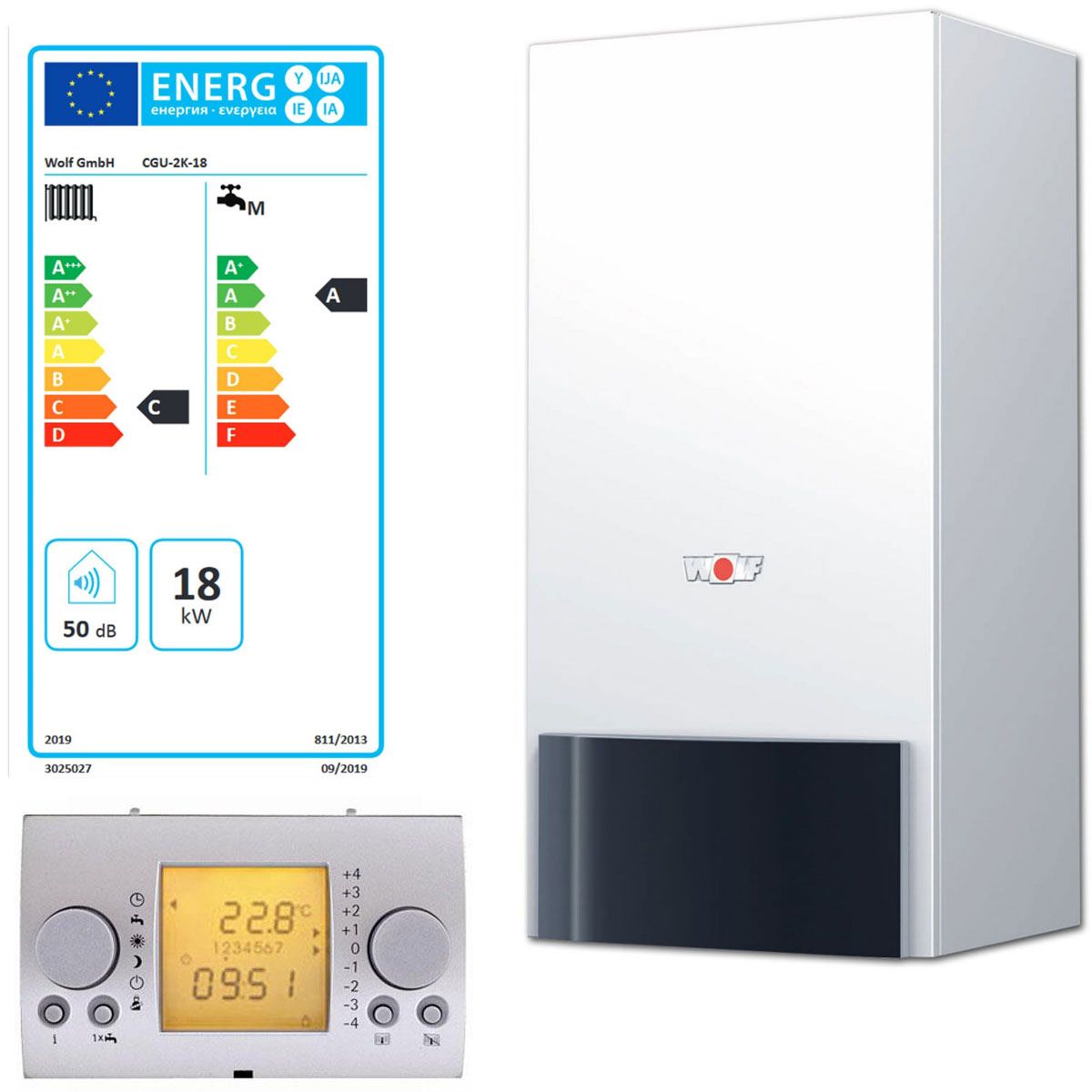

Wolf Paket CGU-2K Comfortline Neu Gas Heizwert Kombitherme 18kW mit Bedienmodul BM

Lieferumfang:

• 1 x Wolf CGU-2K Gasheizwert-Kombitherme
• 1 x Wolf Bedienmodul BM

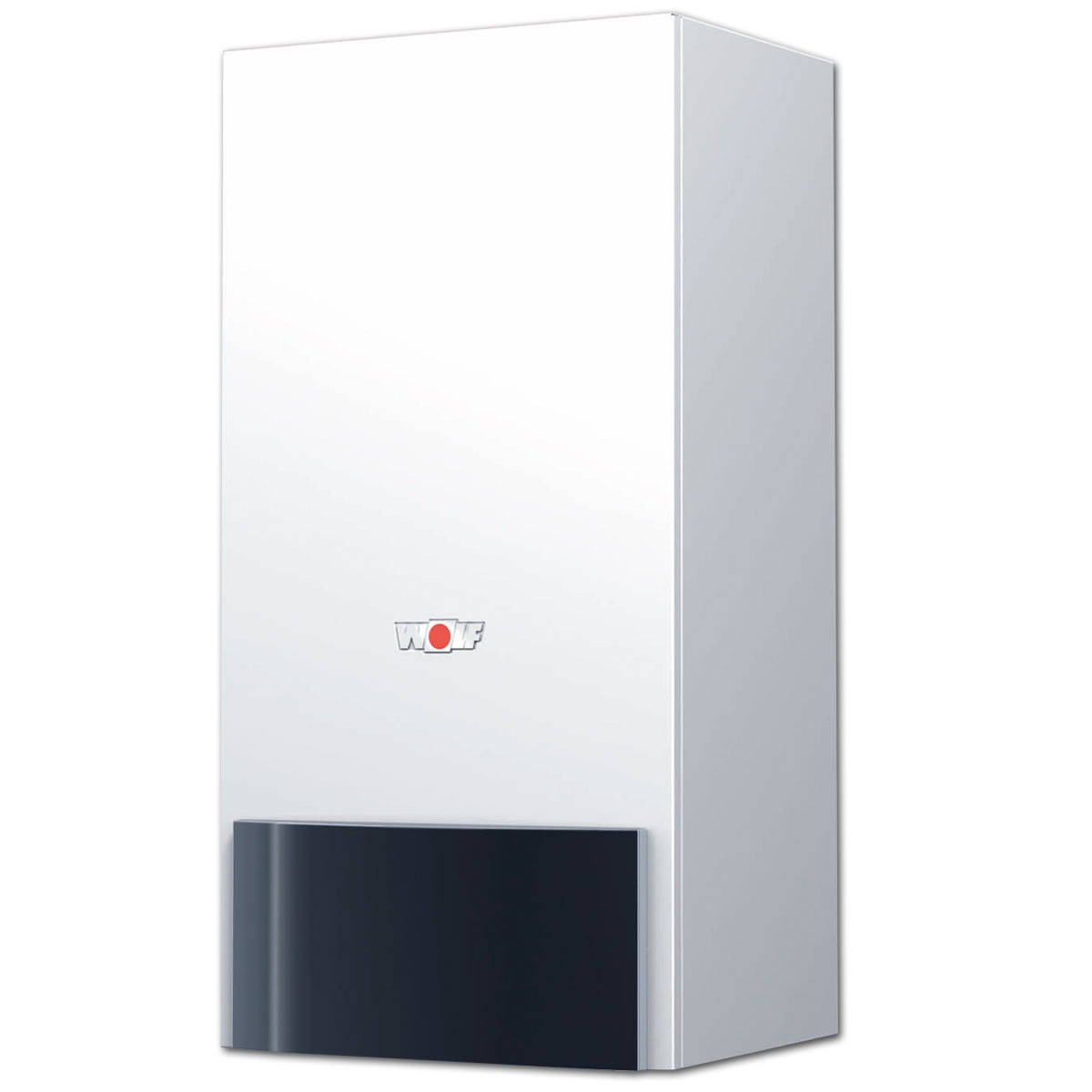

Beschreibung Kombitherme:

• für raumluftabhängigen Betrieb
• für Heizen und Warmwasser
• Geprüft nach den gültigen EG-Richtlinien und DIN EN 297, 483, 625 für Heizungsanlagen nach DIN EN 1282
• elektronische Zündung und Abgasüberwachung
• wassergekühlter, atmosphärischer Vormischbrenner für Erdgas E, LL und Flüssiggas voreingestellt auf Erdgas E (ehemals Erdgas H)
• Wolf Low-NOx - Unit mit Hydro Tec - System ausgelegt für niedrigste Emissionen
• eBus-fähige Regelung für Anschluss von digitalem Wolf-Regelungszubehör
• modulierend geregelte Leistung im Heiz- und Warmwasserbetrieb
• serienmäßig mit stufenloser Hocheffizienzpumpe (EEI <0,20), 3-Wege-Umschaltventil und Ausdehnungsgefäß 10 Liter
• elektronische Leistungsanpassung, keine Einstellung am Gaskombiventil erforderlich
• Komfortabler Warmwasserschnellstart mit integriertem Edelstahl-Plattenwärmetauscher
• hoher Normnutzungsgrad bis >94% (Hi) / 85% (Hs) für bestmögliche Energieausnutzung
• Emissionen gemäß NOx-Klasse 6
• Verkleidung pulverbeschichtet

Hinweise:

• dieser Heizkessel mit Naturzug ist für den Anschluss ausschließlich in bestehenden Gebäuden an eine von mehreren Wohnungen belegte Abgasanlage bestimmt, die die Verbrennungsrückstände aus dem Aufstellraum ins Freie ableitet
• die Geräte des Typs B1 sind bei Mehrfachbelegung von den Effizienzanforderungen der ERP-Richtlinie ausgenommen
• er bezieht die Verbrennungsluft unmittelbar aus dem Aufstellraum und ist mit einer Strömungssicherung ausgestattet. Wegen geringerer Effizienz ist jeder andere Einsatz dieses Heizkessel zu vermeiden - er würde zu einem höheren Energieverbrauch und höheren Betriebskosten führen

Technische Daten:

• Modeltyp: CGU-2K-18
• Gasart: Erdgas E
• Energieeffizienzklasse Raumheizung: C
• Energieeffizienzklasse Warmwasserbereitung: A
• Leistungsbereich: 8 - 18 kW
• Belastungsbereich: 8,8 - 20,2 kW
• Luft-/Abgasführung: B11BS
• Gaskategorie: II2ELL3P
• Gasanschlusswert Erdgas E/H (Hi = 9,5 kWh/m³ = 34,0 MJ/m³): 2,1 m³/h
• Gasanschlussdruck Erdgas: 20 mbar
• Normnutzungsgrad bei 75/60°C (Hi / Hs): 93 / 85 %
• Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI <0,23) 770 l/h Fördermenge (18kW bei Δt=20K): 250 mbar
• Warmwasserdurchflussmenge: 2,7 - 5,8 Ltr./min
• Betriebsdruck max.: 3 bar
• Warmwassertemperatur max. 2): 55 °C
• Ausdehnungsgefäß Nenninhalt: 10 Liter
• Ausdehnungsgefäß Vordruck: 0,75 bar
• Notwendiger Förderdruck für den Wärmeerzeuger: 1,5 Pa
• Abgastemperatur 1): 80 / 123 °C
• Abgasmassenstrom: 12,8 / 13,9 g/s
• Schutzart: IPX4D
• Eingebaute Sicherung (mittelträge): 3,15 A
• Elektroanschluss: 230V/50 Hz
• Elektrische Leistungsaufnahme / Stand-by: 83 / 6 Watt

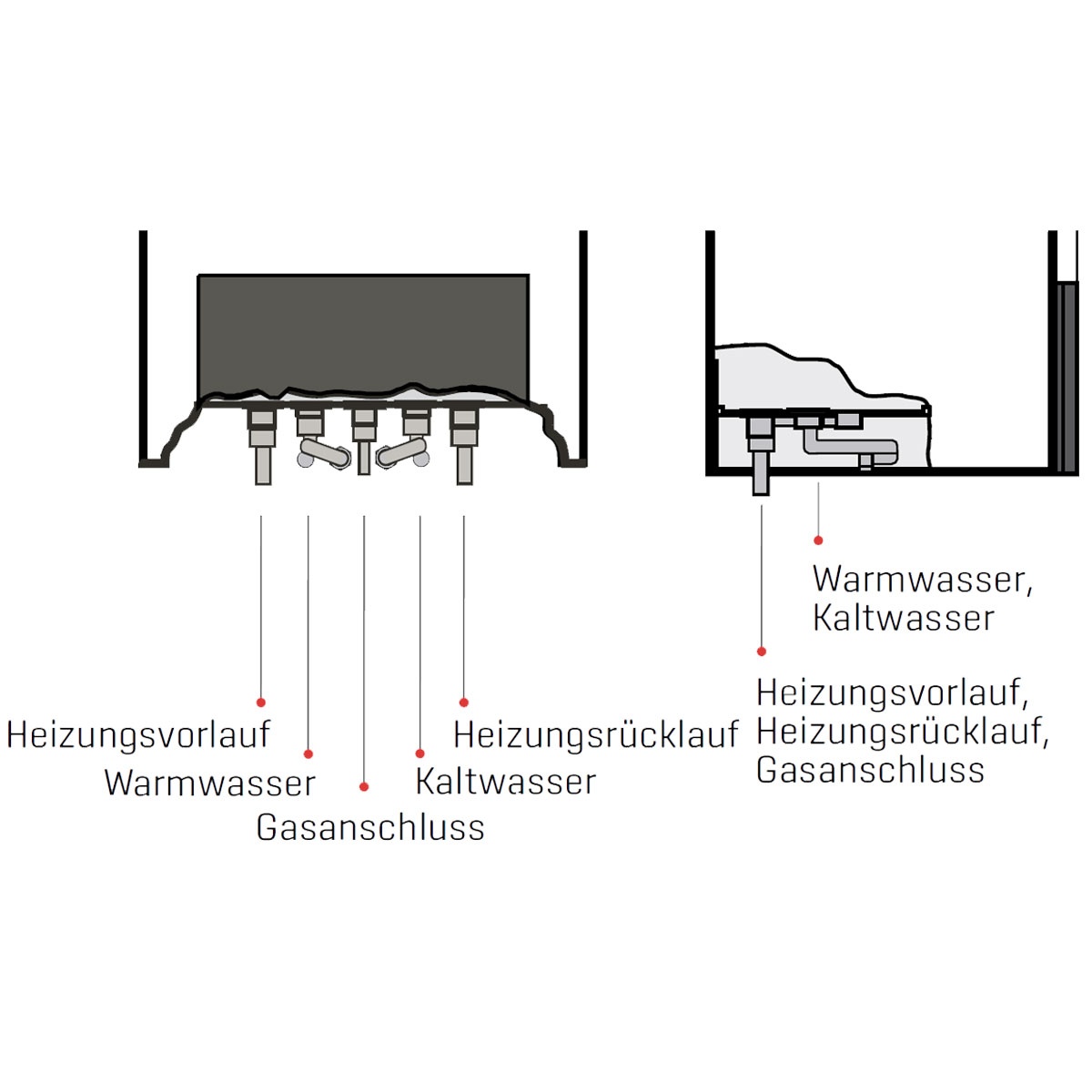

• Heizungsvorlauf Außendurchmesser Ø: G 3/4
• Heizungsrücklauf Außendurchmesser Ø: G 3/4
• Warmwasseranschluss bzw. Speichervorlauf: G 3/4
• Kaltwasseranschluss bzw. Speicherrücklauf: G 3/4
• Gasanschluss: G 3/4

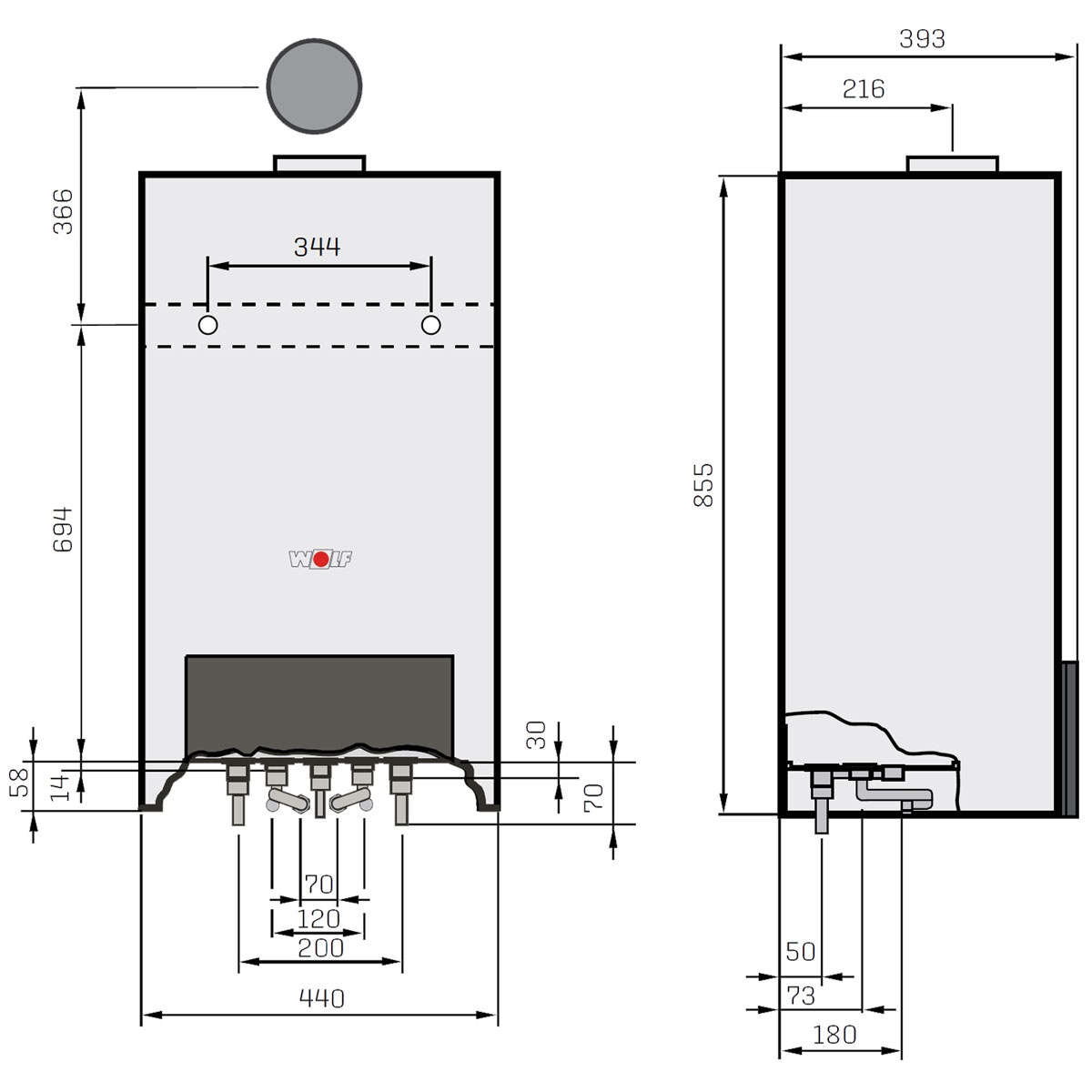

• Abgasrohranschluss: 110 mm
• Abgasrohr / Wandabstand: 226 mm
• Farbton: Weiß RAL 9016
• Höhe: 855 mm
• Breite: 440 mm
• Tiefe: 393 mm
• Gewicht: 39 kg
• Serie: CGU-2K
• Artikel-Nr.: 8616108
• Hersteller: Wolf

1) zu beachten bei Anschluss an einen Schornstein 2) bezogen auf eine Kaltwassertemperatur von 10 °C

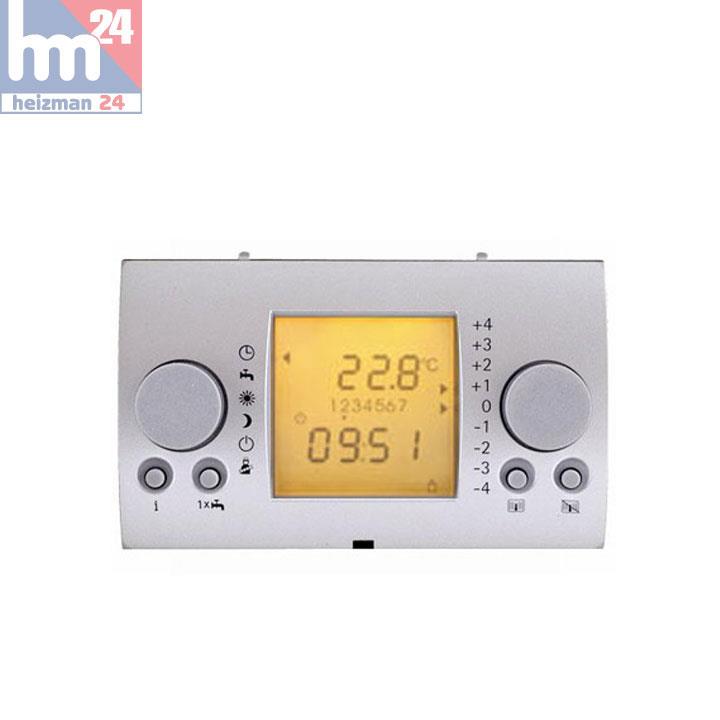

Beschreibung Bedienmodul:

Das WOLF BM Bedienmodul für raum- oder witterungsgeführte Regelung von WOLF Heizgeräten. Sie dient als Zentrale Bedieneinheit zur Kombination mit den Regelungen R1, R2 und Gasthermen. Auch zur Verwendung als digitale Fernbedienung in Verbindung mit einem Wandsockel (optional siehe Zubehör) einsetzbar. Die Anbindung erfolgt über 2-Draht eBus.

Das Bedienmodul BM kann als Fernbedienung (z.B. im Wohnzimmer) eingesetzt werden. Durch den Einsatz als Fernbedienung haben Sie direkten Zugriff auf alle Einstellungen Ihres WOLF Heizgerätes, zusätzliche werden Funktionen wie z.B. Raumtemperaturaufschaltung über die Fernbedienung ermöglicht. Sollten mehrere Heizkreise mit Reglern aus dem Wolf-Regelungssystem vorhanden sein, so können mit einem einzigen Bedienmodul BM alle Heizkreise bedient und eingestellt werden. Es kann aber auch jedem einzelnen Heizkreis ein eigenes Bedienmodul BM als Fernbedienung zugeordnet werden. Für den Einsatz als Fernbedienung ist lediglich ein 2-Draht-Bus notwendig.

Montage des Wandsockels (optional siehe Zubehör) an einer Innenwand in ca. 1,5m Höhe über dem Fußboden.

Kabel für Fühler dürfen nicht zusammen mit Netzleitungen verlegt werden, Der Außenfühler kann wahlweise direkt an der Heizgeräteregelung (bevorzugt) oder am Bedienmodul BM angeschlossen werden.

Funktionsübersicht:

• Zeitautomatik-Betrieb: Heizbetrieb in programmierten Zeiten, Warmwasserbereitung in programmierten Zeiten, Zirkulationspumpe in programmierten Zeiten
• Sommerbetrieb: Heizung nicht in Betrieb, Warmwasserbereitung in programmierten Zeiten, Frostschutz aktiv, Pumpenstandschutz aktiv
• Ständiger Betrieb: Heizbetrieb 24 Stunden, Warmwasserbereitung 24 Stunden, Zirkulationspumpe in programmierten Zeiten
• Absenkbetrieb: Heizbetrieb mit niedriger Temperatur, Warmwasserbereitung in programmierten Zeiten, Zirkulationspumpe in programmierten Zeiten
• Standby-Betrieb: Heizung nicht in Betrieb, Warmwasserbereitung nicht in Betrieb, Frostschutz aktiv, Pumpenstandschutz aktiv
• Schornsteinfegerbetrieb (im Heizgerät montiert): Volllastbetrieb zur Abgasmessung
• Das Bedienmodul BM bietet weitere Sonder funktionen an:
• Heizen: Heizbetrieb in einem Zeitraum bis zu 30 Tagen
• Absenken: Absenkbetrieb in einem Zeitraum bis zu 30 Tagen
• 1 x Warmwasser: Einmalige Speicherladung für eine Stunde
• Tastensperre: Verhindert unbeabsichtigtes Ändern der Einstellungen
• Schaltzeiten: Zeiten für den Zeitautomatik-Betrieb
• Raumeinfluss: (Bedienmodul als Fernbedienung), Korrekturfunktion um Temperatureinfüsse auszugleichen
• Winter-/Sommerumschaltung: Optimierung der Heizzeiten
• ECO-ABS (ECO-Absenken): Optimierung der Heizzeiten im Absenkbetrieb

Technische Daten:

• Anschlussspannung eBUS: 15-24 V
• Leistungsaufnahme: max. 0,5 W
• Schutzart Wandsockel: IP 30
• Schutzart Heizgerät: gem. Schutzartregelung
• Gangreserve: > 48 Std.
• Umgebungstemperatur: 0 - 50 °C
• Datenerhalt: EEPROM permanent
