Buderus Logasys SL130 Hybrid Gas-Brennwert Solar Paket GBH172i-17kW H-Gas 7739619756

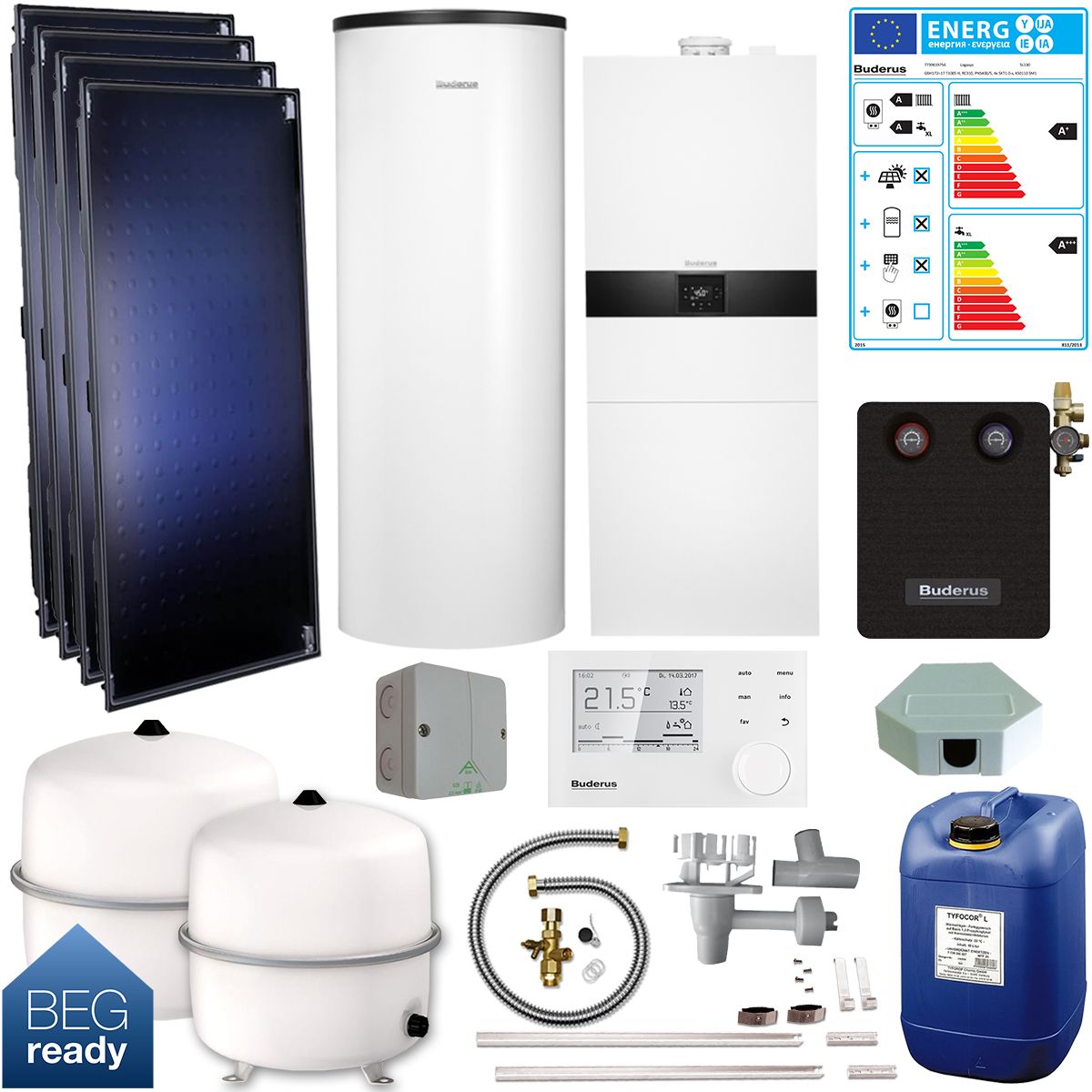

Lieferumfang:

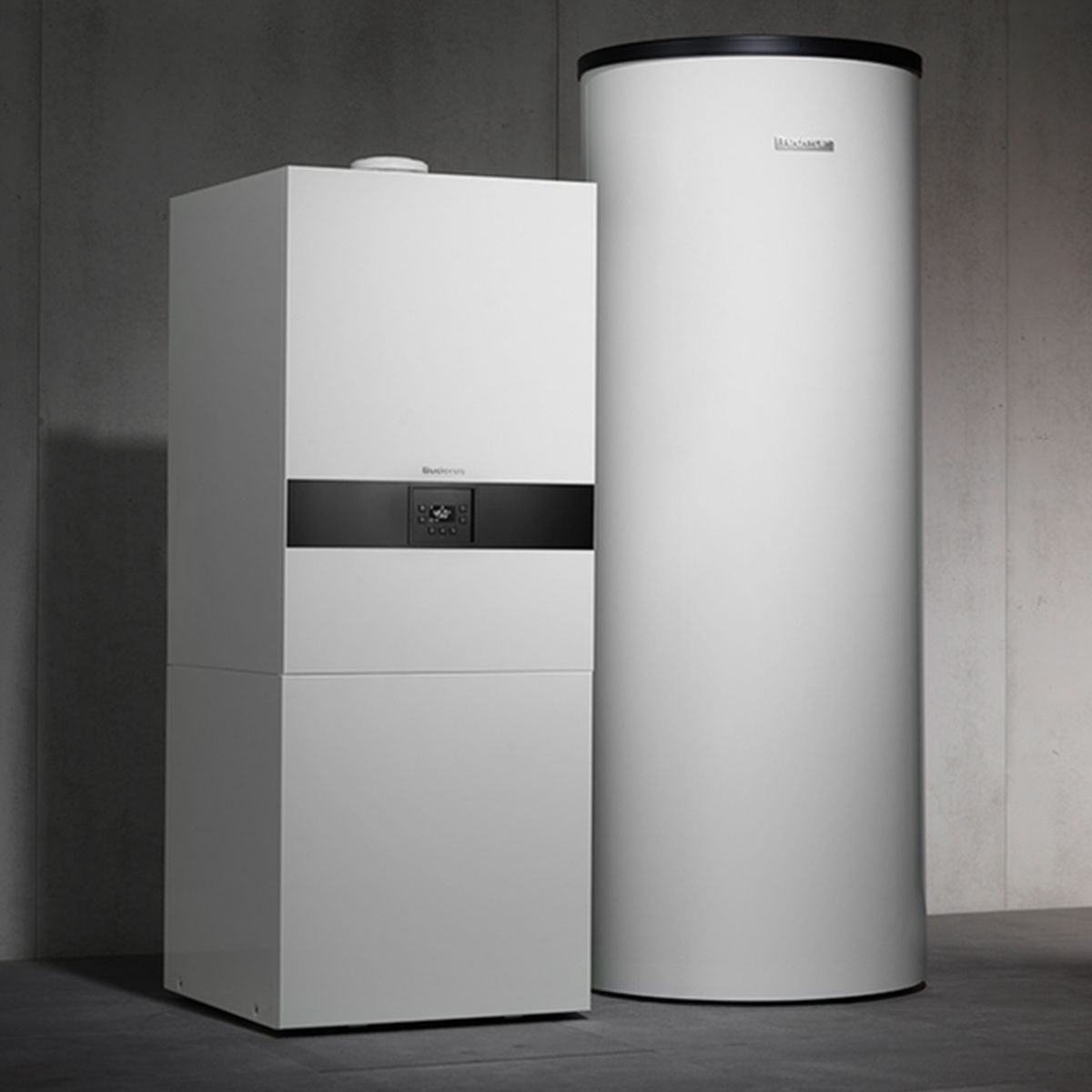

• 1 x Buderus Logamax Plus Hybrid Gas-Brennwerttherme GBH172i-17 kW T100S H
• 1 x Buderus Regelung Logamatic RC310 mit Außenfühler T1
• 1 x Buderus Logalux Pufferspeicher 400 Liter
• 4 x Buderus Solar-Hochleistungsflachkollektor
• 1 x Buderus CS10 Anschlussset horizontal
• 1 x Buderus CS40 Anschlussset Puffer horizontal
• 1 x Buderus CS28-1 Set Absperrhähne
• 1 x Buderus CS20-1 Hähne
• 1 x Buderus CS39 Verbindungsleitung Flex Puffer
• 1 x Buderus Anschlussset AAS 3/4" mit KFE-Ventil
• 1 x Buderus Ausdehnungs-Anschlussset AAS Solar
• 2 x Buderus Logafix Ausdehnungsgefäß 50 Liter
• 1 x Buderus EV17-HC Ausdehnungsgefäß für Heizung 17 Liter
• 1 x Buderus Anschluss-Set Aufdach/ID SKT1.0
• 1 x Buderus Aufdach Grundset senkrecht SKY-C/T
• 3 x Buderus Aufdach Erweiterungsset senkrecht SKY-C/T
• 4 x Buderus Dachanbindung Pfa/Ziegel SKY-C/T
• 2 x Buderus Wärmeträgerfluid 20 Liter
• 1 x Buderus Überspannungsschutz für Fühler
• 1 x Buderus Buderus Logasol Solarstation KS0110 SM100/2
• 1 x Buderus Trichtersyphon Nr. 432

Buderus ist BEG ready:

• die im Rahmen der BEG-Einzelmaßnahmen geforderte Erfassung der Wärmemengen und die Energieverbrauchs- und Effizienzanzeige ab 2023 erfüllt Buderus schon heute und ermöglicht es dem Kunden, seinen Verbrauch zu überwachen und diesen zu optimieren
• Energie- und Effizienzanzeige nach der neuen Bundesförderung für effiziente Gebäude (BEG) in der Regelung integriert

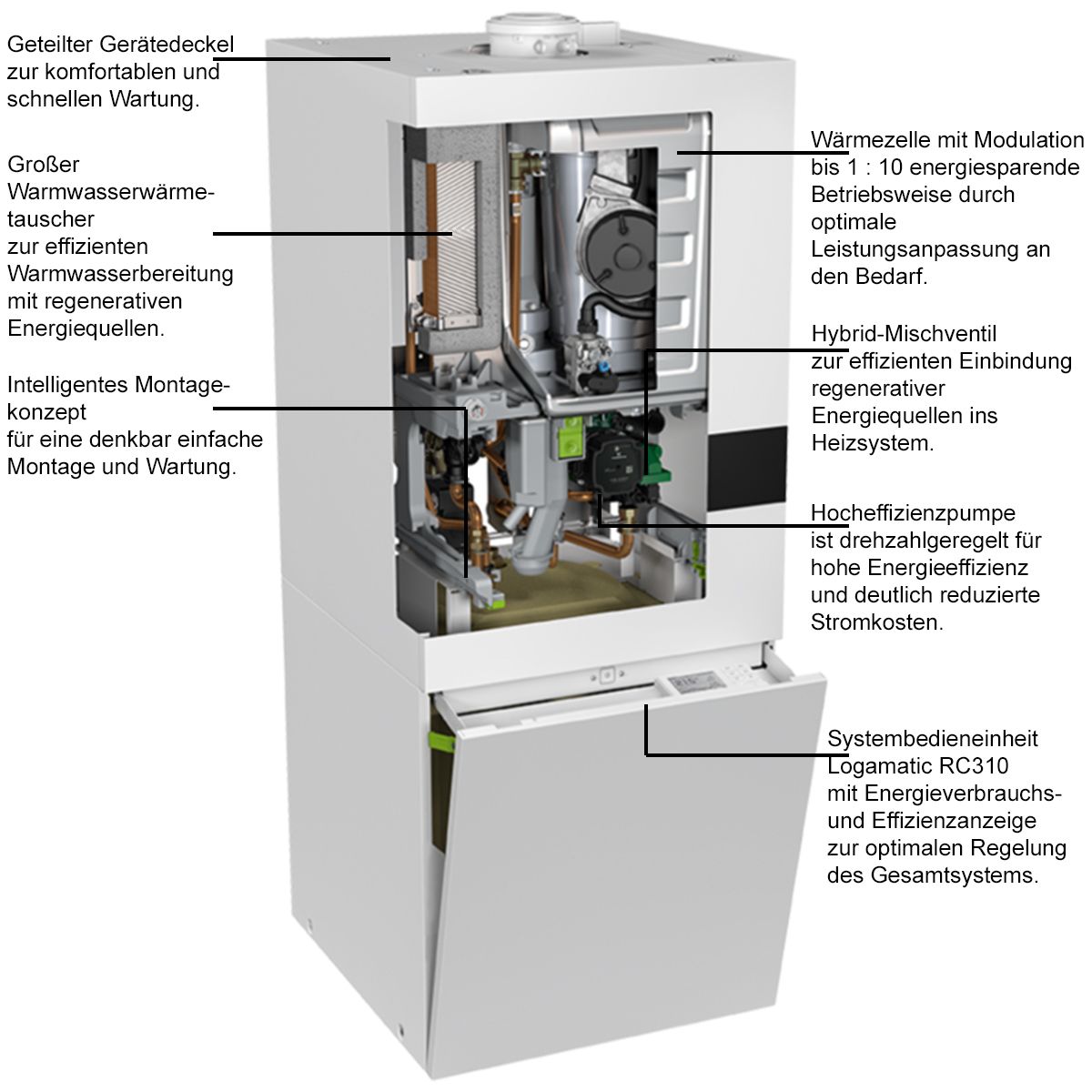

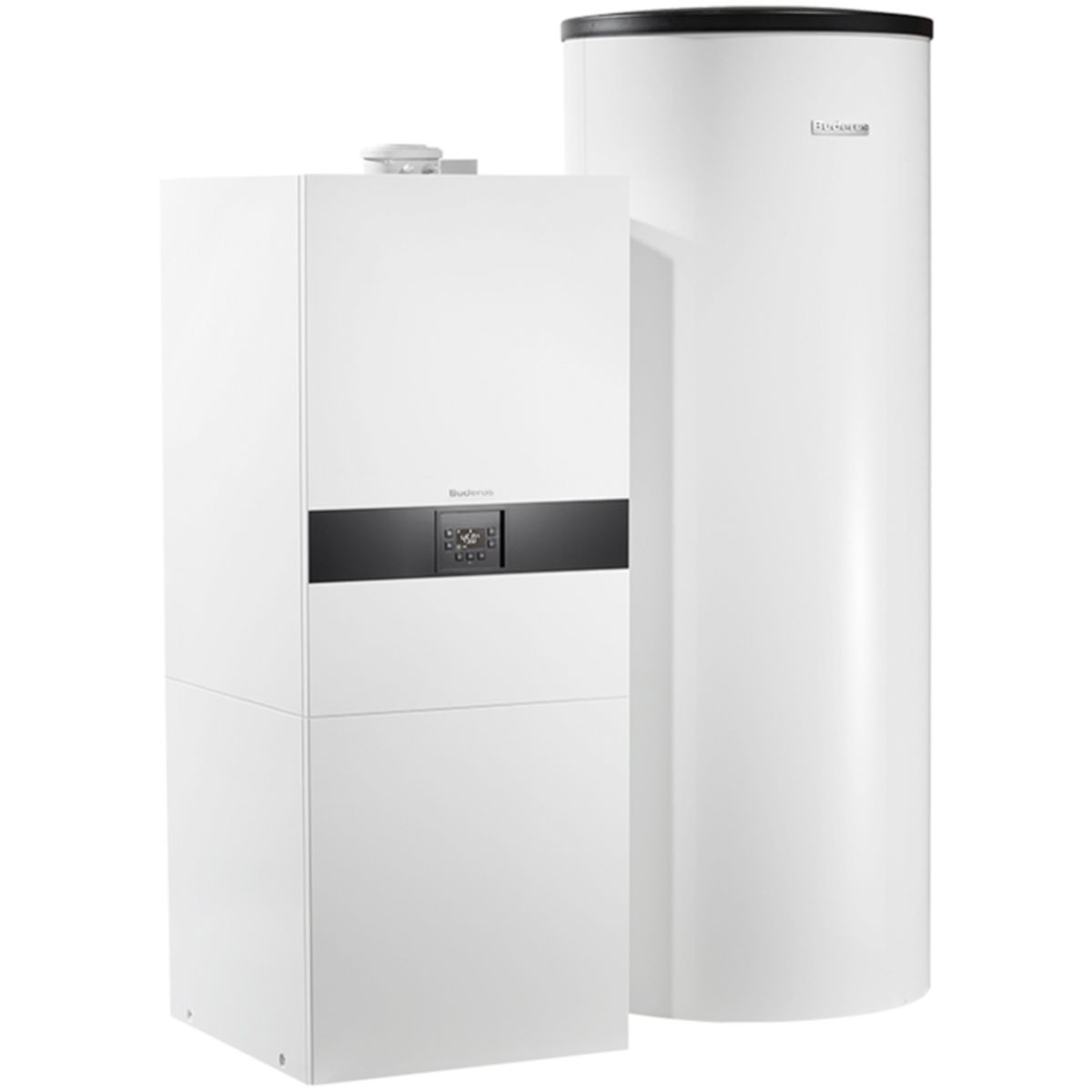

Gas-Brennwerttherme:

• Kompaktheizzentrale mit interner Buderus Hybridtechnologie für erhöhte Effizienz zur einfachen Einbindung regenerativer Energien
• Energieausnutzung mit einer hohen Raumheizungseffizienz von 94 % nach EU-Richtlinie
• für den Betrieb mit Erdgas 2H(E), 2L(LL) und Flüssiggas 3P Propan voreingestellt auf Erdgas 2L(LL)
• Umstellung auf andere Gasarten über ein Gasartumbau-Set
• für die Raumbeheizung sowie die Warmwasserbereitung mit integriertem Schichtladespeicher (Warmwasserleistung 30 kW für Auslegung der Gasleitung berücksichtigen)
• Modulation von 1:10 im Warmwasserbetrieb
• Aluminium-Guss-Wärmetauscher für ganzjährigen Kondensationsbetrieb
• modulierende Hocheffizienz-Umwälzpumpe (EEI = 0,20)
• niedrige CO- und NOx-Emissionen
• geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635
• mit integrierter Abgas-Rückströmsicherung

Serienmäßige Ausstattung:

• integriertes Umschaltventil für die Umschaltung zwischen Heiz- und Warmwasserbetrieb
• integriertes Kesselanschlussstück mit konzentrischem Anschluss 80/125 mm mit Messöffnungen
• manueller Entlüfter
• Zündelektrode
• Ionisationselektrode
• elektrische Anschlussmöglichkeit einer Zirkulationspumpe
• digitaler Basiscontroller Logamatic BC25.2 mit integriertem Brennerautomat für die digitale Überwachung und Steuerung aller elektronischen Bauelemente des Gerätes

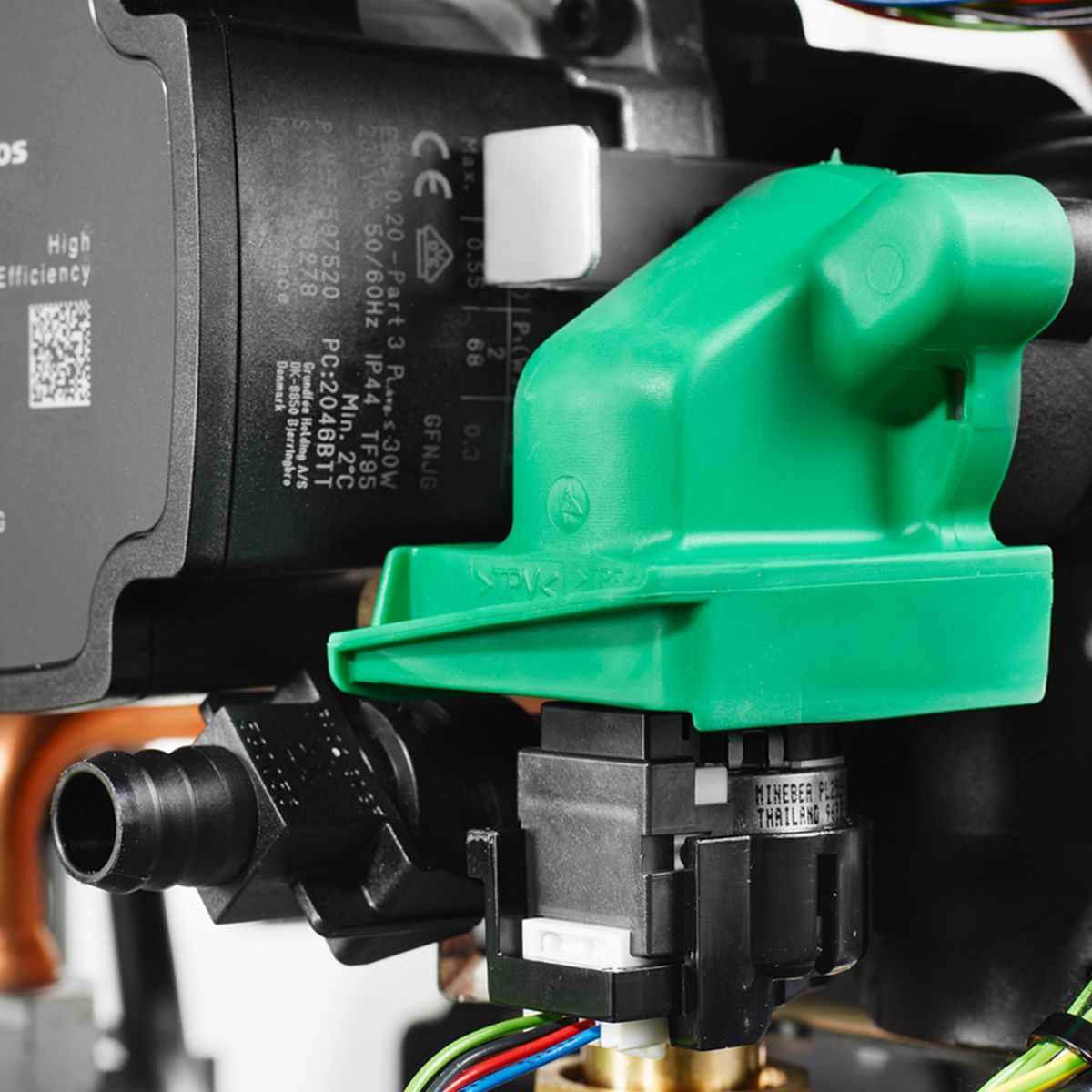

• zusätzliches Hybrid-Mischventil, Hydraulik und Regelstrategie zur direkten Einbindung von Pufferspeichern im Gerät integriert für solare / regenerative Heizungsunterstützung und Trinkwassererwärmung
• Flow Plus-System: für maximale Brennwertnutzung, stromsparenden und geräuscharmen Betrieb
• kein Mindestvolumenstrom nötig
• Hocheffizienzpumpen mit Permanentmagnetmotor
• Umwälzpumpe für eine differenzdruckgeregelte Betriebsweise für gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage (kleinste Pumpeneinstellung = 150 mbar konstant)
• Umwälzpumpe mit einer leistungsgeregelten Betriebsweise bei Einsatz einer hydraulischen Weiche zur Vermeidung von Rücklauftemperaturanhebung

Integrierter Schichtenladespeicher:

• mit 100 Liter Speicherinhalt
• mit zusätzlichem Korrosionsschutz Buderus Thermoglasur DuoClean Plus
• Schichtladespeicher für eine sehr kompakte Variante und höchsten Warmwasserkomfort, auch bei nicht geladenem Speicher (max. Warmwasserleistung von 30 kW)
• hocheffiziente Speicherladepumpe
• integrierter Zirkulationsanschluss

Technische Daten:

• Gasart: Erdgas 2L(LL) voreingestellt
• Wärmenennleistung: 17 kW
• Wärmeleistung im Heizbetrieb (Voll-/Teillast) bei 50/30 °C: 3,4 - 17,8 kW
• Wärmeleistung im Heizbetrieb (Voll-/Teillast) bei 80/60 °C: 3,0 - 16,6 kW
• Wärmeleistung bei Warmwasser: 30 kW
• Abgastemperatur (Volllast) bei 50/30 °C: 46 °C
• Abgastemperatur (Volllast) bei 80/60 °C: 65 °C
• Speicherinhalt: 100 Liter
• Zulässiger Betriebsüberdruck: 3 bar
• Leistungskennzahl: 2,8
• Lastprofil: XL
• Schallleistungspegel in Innenräumen: 45 dB
• Klasse für jahreszeitbedingte Raumheizungsenergieeffizienz: A
• Energieeffizienzklassen-Spektrum Raumheizung: A+++ -> D
• Jahreszeitbedingte Raumheizungsenergieeffizienz: 94 %
• Klasse für Warmwasserbereitungs Energieeffizienz: A
• Energieeffizienzklassen-Spektrum Warmwasser: A+ -> F
• Warmwasserbereitungs-Energieeffizienz bei durchschnittlichem Klima: 85 %
• Konzentrischer Abgasanschluss: 80/125 mm
• Geprüfte Abgassysteme: C13(x), C33(x), C43(x), C53(x), C93(x), C63/B23(p), B33, B53(p), C(10)3x, C(12)3x, C(13)3x, C(14)3x
• CE-Kennzeichen: CE-0085CU0157
• Höhe: 1531 mm
• Breite: 600 mm
• Tiefe: 669 mm
• Gewicht: 115 kg
• Farbton: Weiß
• Serie: Logamax Plus
• Modell: GBH172i-17 kW T100S H
• Hersteller: Buderus

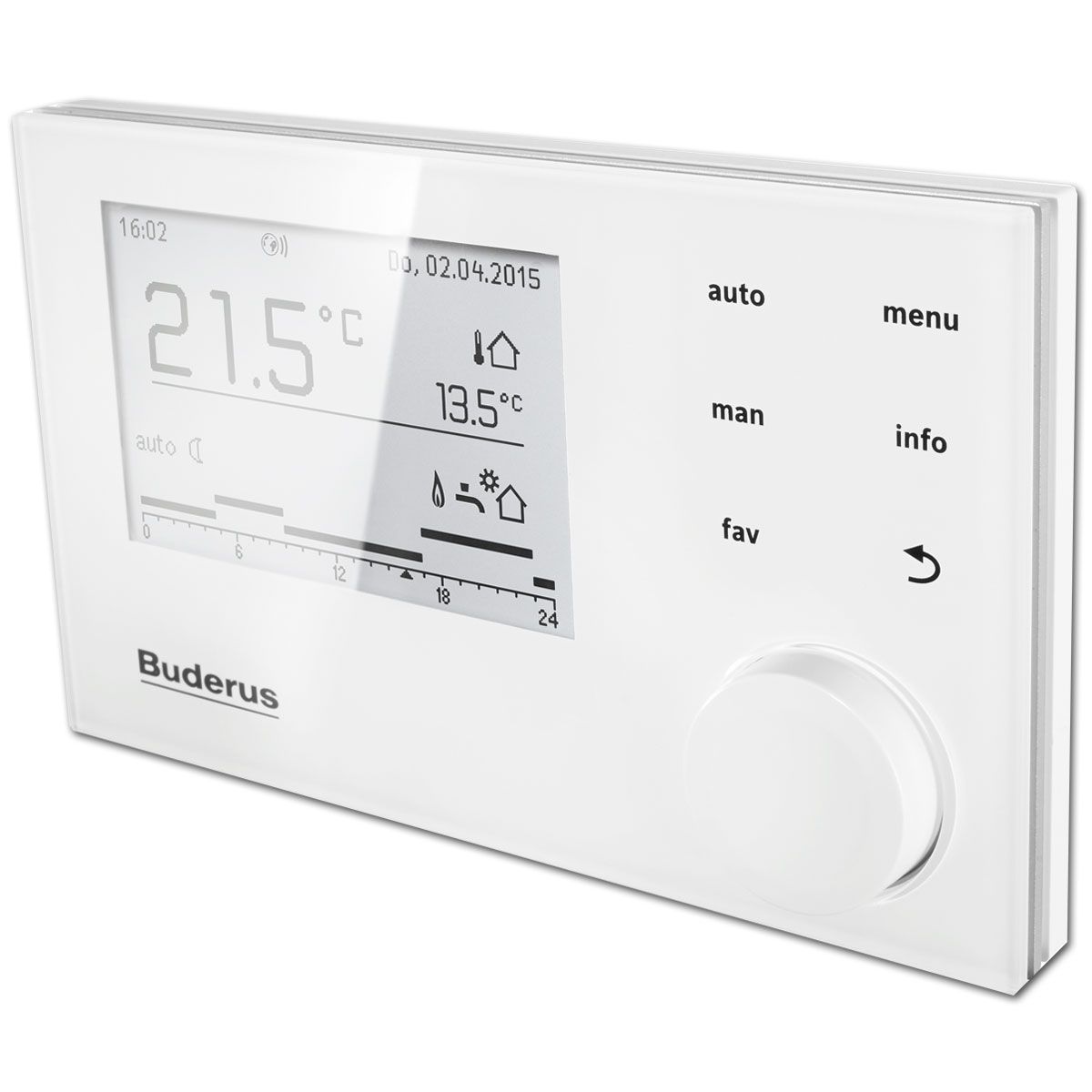

Regelung:

• im Titanium Design
• Touchkeys anstelle mechanischer Tasten (touchsensitive Tasten)
• mit durchgehender transparenter Oberfläche
• Navigation durch den Auswahlknopf so wie die grafische Darstellung von Systeminformationen machen die Bedienung besonders einfach
• Bedienung ist zusätzlich integriert für Wohnungsstation, Frischwasserstation, Gaswärmepumpe und Brennstoffzelle
• Einbindung aller EMS-Wärmeerzeuger Gas/Öl inkl. der neuen Kessel im Buderus Titanium Design
• ist rückwärtskompatibel zu RC300
• einfache Bedienung und Inbetriebnahme durch großes, grafikfähiges und hinterleuchtetes Display
• Bedienung der Heizkreisregelung:
• Betriebsarten Wahltasten Automatik (nach Zeitschaltuhr) und Manuell
• 2 frei einstellbare Zeitprogramme für jeden Heizkreis mit Raumtemperaturprogrammierung 2 Niveaus (Tag/Nacht), alternativ frei einstellbares Temperaturprofil
• Raumtemperaturgeführte Leistungsregelung oder Vorlauftemperaturregelung in Verbindung mit der Montage der Bedieneinheit RC310 oder RC200 / RC100 im Wohnraum oder Außentemperatur- / witterungsgeführte Vorlauftemperaturregelung
• Bedienung eines Heizkreises ohne Mischer (Grundausstattung Regelgerät) bzw. für insgesamt bis zu 4 Heizkreise mit oder ohne Mischer (in Verbindung mit jeweils einem Mischermodul MM50 oder MM100 pro Heizkreis)
• automatische Anpassung der Nachtabsenkung gem. DIN EN 12831 für jeden Heizkreis separat einstellbar (Reduzierung zusätzlicher Aufheizleistung)
• Estrich-Trocknungsprogramm für Funktionsheizen und Belegreifheizen
• Temperatursturzerkennung  z.B. bei offenem Fenster im Referenzraum
• Party-/Pausefunktion: Vorübergehende Raumsollwert-Änderung bis zum nächsten Schaltpunkt des Schaltprogramms oder für eine einstellbare Dauer bis zu 48 Stunden

Regelung der Warmwasserbereitung:

• Ausführung über 3-Wege-Ventil oder Speicherladepumpe oder als Ladesystem (Modul SM200, Adresse 7)
• eigenes Zeitprogramm Warmwasser und Zirkulation oder Zeitprogramm "nach Heizkreisen"
• Warmwasser-Einmalladung
• Thermische Desinfektion für Warmwasser inklusive Vorwärmstufe (nur bei Warmwasserregelung über separates Modul MM50/MM100)
• Überwachung der täglichen Aufheizung auf 60 °C
• optional zweiter Warmwasserspeicher und zweite Zirkulationspumpe mit jeweils eigenem Zeitprogramm (ein zusätzliches Modul MM100 erforderlich)
• Regelung der Solaranlage:
• für eine solare Warmwasserbereitung in Verbindung mit Solarmodul SM50 oder SM100 und für die solare Heizungsunterstützung und weitere solare Anlagensysteme in Verbindung mit Solarmodul SM200
• grafische Auswahl solarer Hydraulikschemen und grafische Darstellung der Solaranlage
• Anzeige solarer Ertrag in kWh
• optimierte Ausnutzung Solarertrag bei Warmwasser und Berücksichtigung passiver Solarertrag durch große Fensterflächen für zusätzliche Brennstoffeinsparung im Vergleich zu autarken Solarreglern

Regelung von EMS-Mehrkesselanlagen:

• Kaskadenmodul MC400
• einbindung von bis zu 4 EMS-Gas-Wärmeerzeugern (nicht geeignet für Ölwärmeerzeuger bzw. für Wärmepumpe mit EMS-Regelung)
• Serielle oder parallele Betriebsweise
• Sollwertvorgabe durch RC310 oder externe 0-10 V Vorgabe (Temperatur oder Leistung)

Digitalschaltuhr:

• Programmierbare 6-Kanal-Digitalschaltuhr für Tages- und Wochenprogramm
• Echtzeituhr mit Pufferung für Stromausfall
• grafisch dargestelltes Zeitprogramm
• freie Namensvergabe für Heizkreise,
• Zeitprogramme (z.B. Frühschicht, Spätschicht) und Warmwasserspeicher
• 5 Urlaubsperioden vorprogrammierbar

Umfangreiche Funktionen für Inbetriebnahme und Service:

• Konfigurationsassistent für geführte Inbetriebnahme mit automatischer Erkennung angeschlossener Komponenten und Konfigurationsvorschlag
• Einstellung Kesselparameter, z.B. Pumpenbetriebsart, -nachlaufzeit, Info-Anzeige Betriebscode, Brennerstarts, Brennerlaufzeit und Wasserdruck
• Busstatus
• Funktionstest
• Fühlerüberwachung
• Störmeldungen
• Wartungsanzeige
• grafisch dargestellte Heizkennlinien
• auf Wunsch automatische Anzeige der Kontaktdaten der Heizungsfirma bei Störungen oder anstehenden Wartungen
• Wartungsintervallanzeige nach Betriebsstunden oder Datum

Weitere Funktionen:

• beleuchtetes, grafikfähiges, inverses LCD-Display (weiße Schrift auf schwarzem Hintergrund)
• Anzeige von Raumtemperatur, Uhrzeit, Wochentag sowie allen relevanten Betriebsdaten
• grafische Anzeige der Außentemperatur der letzten 2 Tage ("Wetterstation")
• einfache automatische Erkennung der angeschlossenen Komponenten mit Konfigurationsvorschlag
• Klartextmenü
• Tastensperre / Kindersicherung
• Infotaste für Klartextanzeige aktueller Soll- und Istwerte sowie Direkthilfe bei Menünavigation und Parametrierung
• Favoritentaste für direkten Zugang zu 5 Favoriten
• Betriebsstundenzähler integriert
• Frostschutzfunktion
• Grafiksymbole im Display für schnellen Überblick z.B. für Brennerbetrieb /-verriegelung, Heiz-/ Warmwasserbetrieb, Internetverbindung

Technische Daten:

• Betriebsspannung: 10...24 VDC
• Nennstrom: 9 mA
• BUS-Typ: EMS plus
• BUS-Gesamtlänge max.: 300 m
• Leiterquerschnitt max. Anschlussklemmen Kleinspannung: 1,5 mm²
• Schutzart bei Installation im Wärmeerzeuger: IPXD
• Schutzart bei Wandinstallation: IP20
• Schutzklasse: III
• Umgebungstemperatur Betrieb zulässig: 0 °C - 50 °C
• Gehäuse- und Displayfarbton: Weiß
• Displayhintergrund: Weiß
• Breite: 150 mm
• Höhe: 90 mm
• Tiefe: 32 mm
• Serie: Logamatic
• Hersteller: Buderus

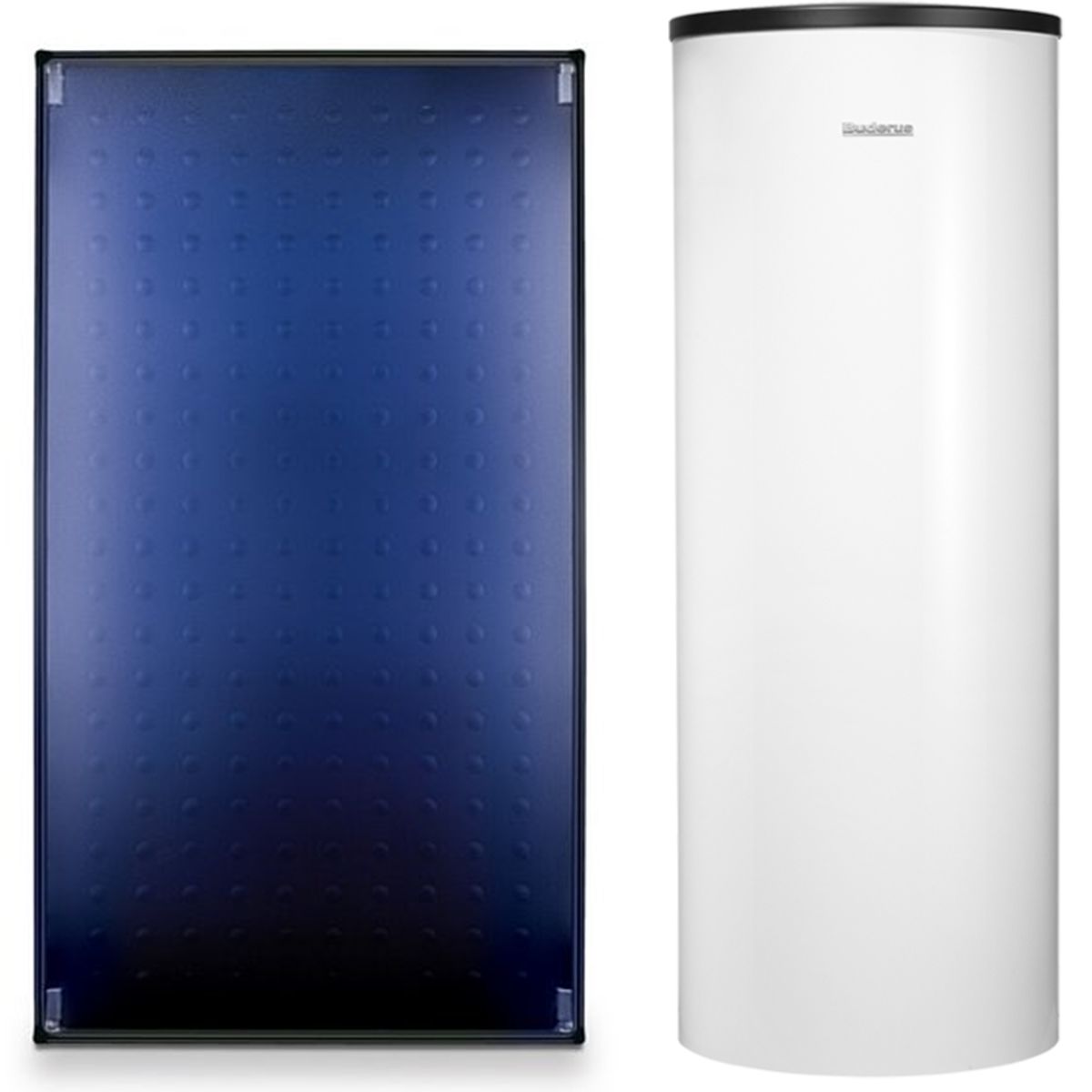

Pufferspeicher:

• in stehender zylindrischer Stahlblechausführung
• mit zwei heizungsseitigen Stutzen (R1) und einer eingeschweißten Heizschlange
• zwei Fühlertauchhülsen und höhenverstellbare Aufstellfüße
• Wärmeschutz aus 50 mm Polyurethan-/EPS-Hartschaum (werkseitig geschäumt)
• mit Ummantelung aus Stahlblech

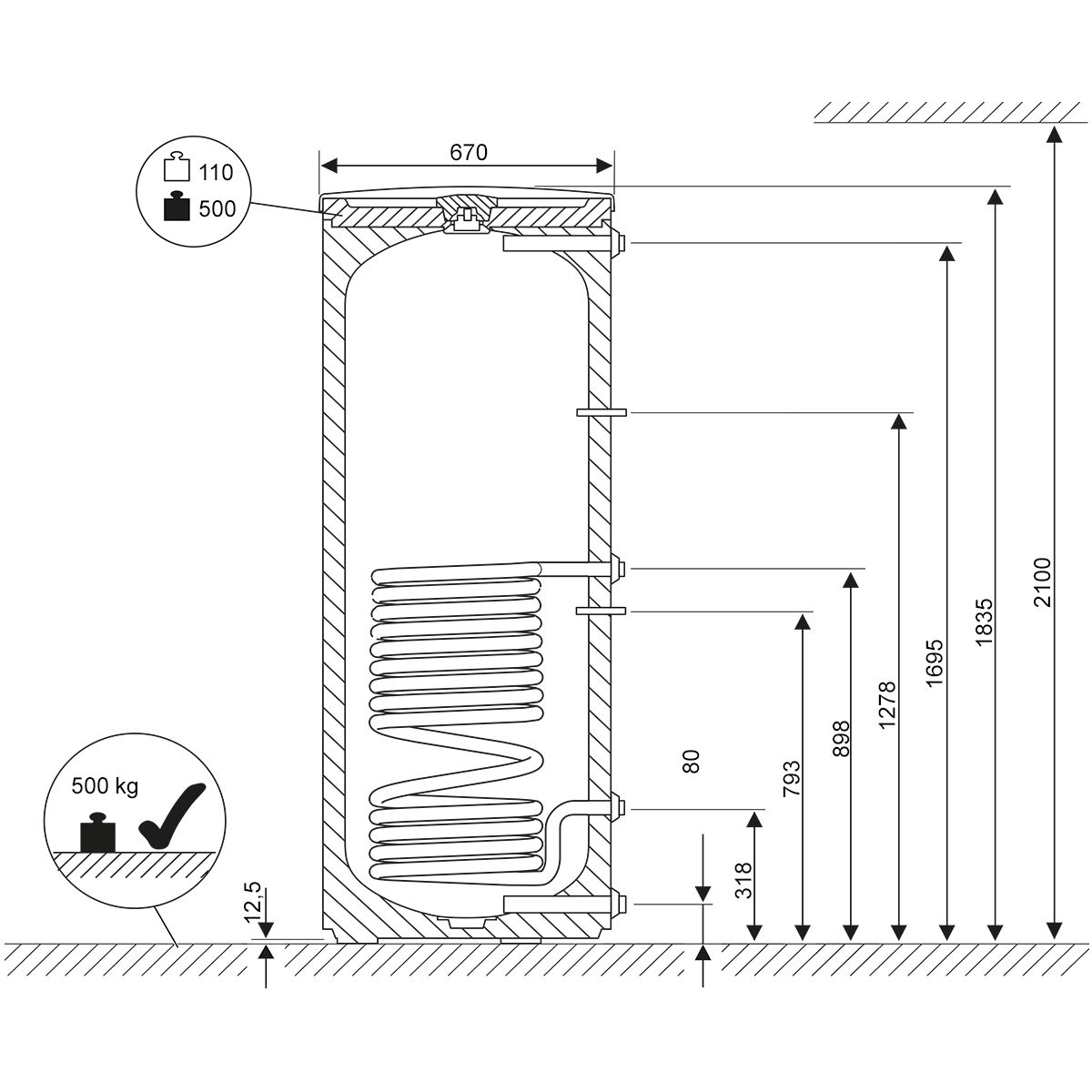

Technische Daten:

• Speichernenninhalt: 400 Liter
• Speichernutzinhalt: 390 Liter
• Verfügbare Kapazität (ohne Wärmetauscher): 155 Liter
• Bereitschaftswärmeaufwand nach DIN 4753: 2,0 kWh/24h
• Maximaltemperatur: 90 °C
• Maximaldruck: 3 bar
• Solar-Wärmetauscherinhalt: 12,1 Liter
• Solar-Wärmetauscher Oberfläche: 1,8 m²
• Temperatur Heizwasser max.: 110 °C
• Betriebsdruck Heizwasser max.: 6 bar
• Warmhalteverlust: 79,2 W
• Energieeffizienzklasse: C
• Breite: 670 mm
• Tiefe: 670 mm
• Höhe: 1835 mm
• Höhe gesamt: 2100 mm
• Leergewicht (ohne Verpackung): 110 kg
• Gesamtgewicht einschließlich Füllung: 500 kg
• Farbton: Weiß
• Serie: Logalux
• Modell: PNS400.5
• Hersteller: Buderus

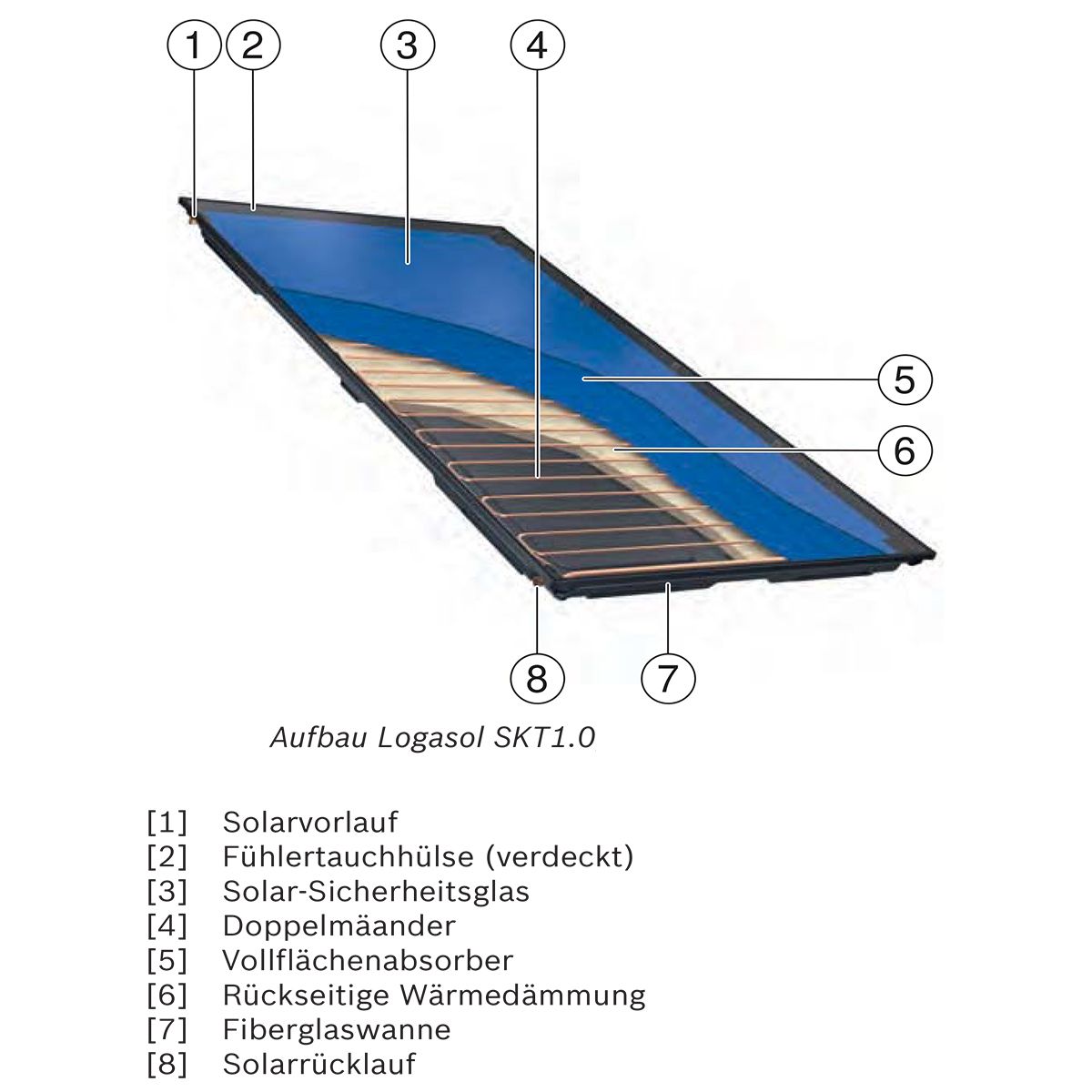

Hochleistungsflachkollektor:

• Einbauart: senkrecht / Aufdach
• mit CE-Kennzeichnung
• Vollflächenabsorber aus Aluminium mit hochselektiver Vakuum-Beschichtung und Doppelmäander-Verrohrung aus Kupferrohr
• guter Wärmeübergang sowie robuste Verbindung ohne sichtbare Schweißnähte durch die innovative Omega-Ultraschall-Schweißtechnologie
• Fiberglaswanne aus einem Guss als Kollektorgehäuse mit integrierten Griffmulden
• Abdeckung aus leicht strukturiertem, hagelfesten Solarsicherheitsglas, rückseitige Dämmung aus Mineralwolle
• Anschluss einseitig bis zu 5 Kollektoren in einer Reihe nebeneinander, wechselseitig bis zu 10 Kollektoren
• schnell montierbar durch Steckverbindungstechnik mit Edelstahlwellrohr (ohne Werkzeug)

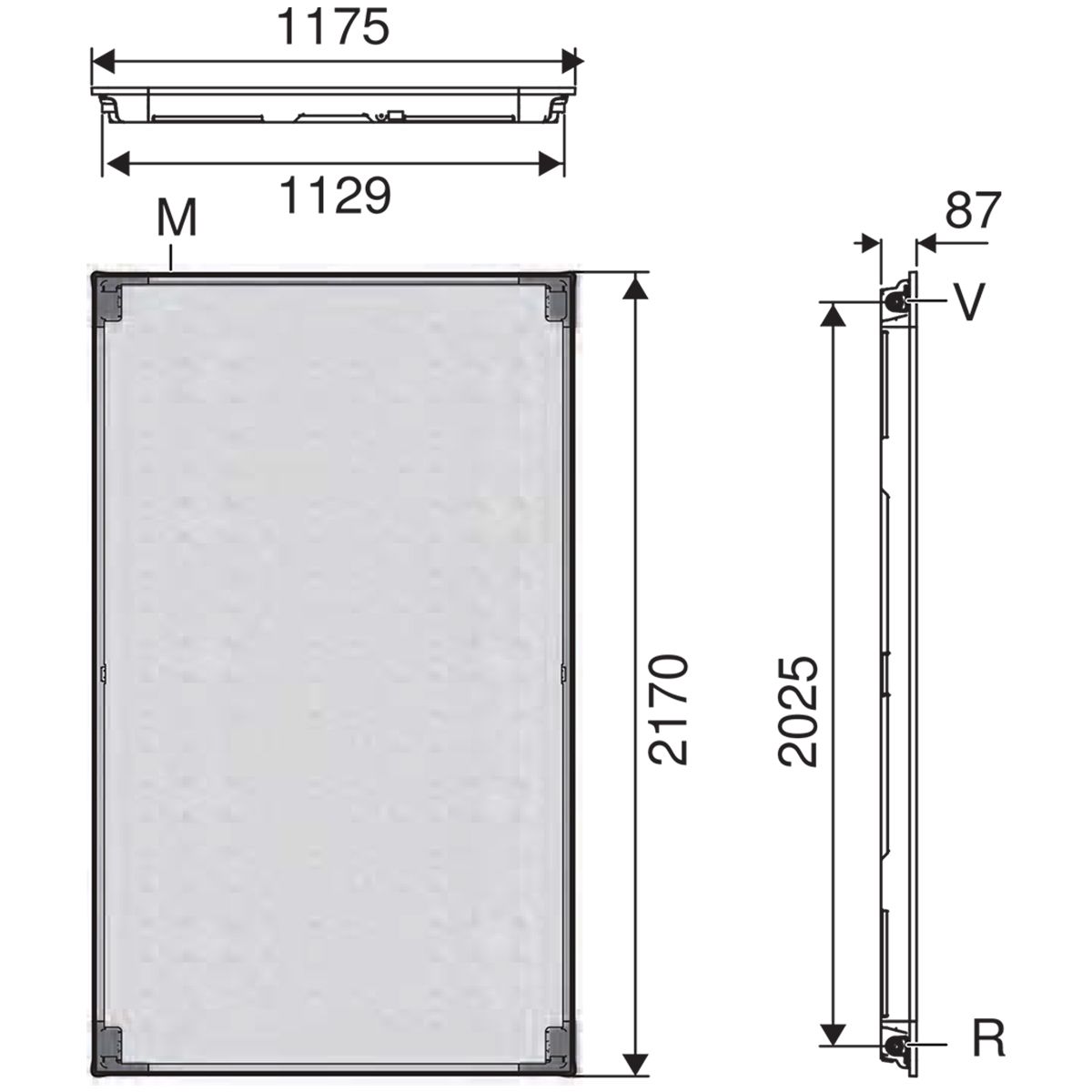

Technische Daten:

• Einbauart: senkrecht
• Außenfläche (Bruttofläche): 2,55 m²
• Aperturfläche (Lichteintrittsfläche): 2,43 m²
• Absorberfläche (Nettofläche): 2,35 m²
• Absorberinhalt Typ senkrecht (Vf): 1,61 Liter
• Selektivität Absorptionsgrad: 95±2
• Selektivität Emissionsgrad: 5±2
• Wirkungsgrad: 79,4 %
• Nennvolumenstrom: 50 l/h
• Stillstandstemperatur: 192 °C
• Betriebsüberdruck max.: 10 bar
• Betriebstemperatur max.: 120 °C
• Kollektorwirkungsgrad: 62 %
• Abstand zwischen den Kollektoren: 25 mm
• Kollektoranschluss (Nenndurchmesser): DN15
• Wärmeträger: Solarfluid L / LS
• Höhe: 2170 mm
• Breite: 1175 mm
• Tiefe: 87 mm
• Gewicht: 45 kg
• Modell: SKT1.0-s
• Hersteller: Buderus

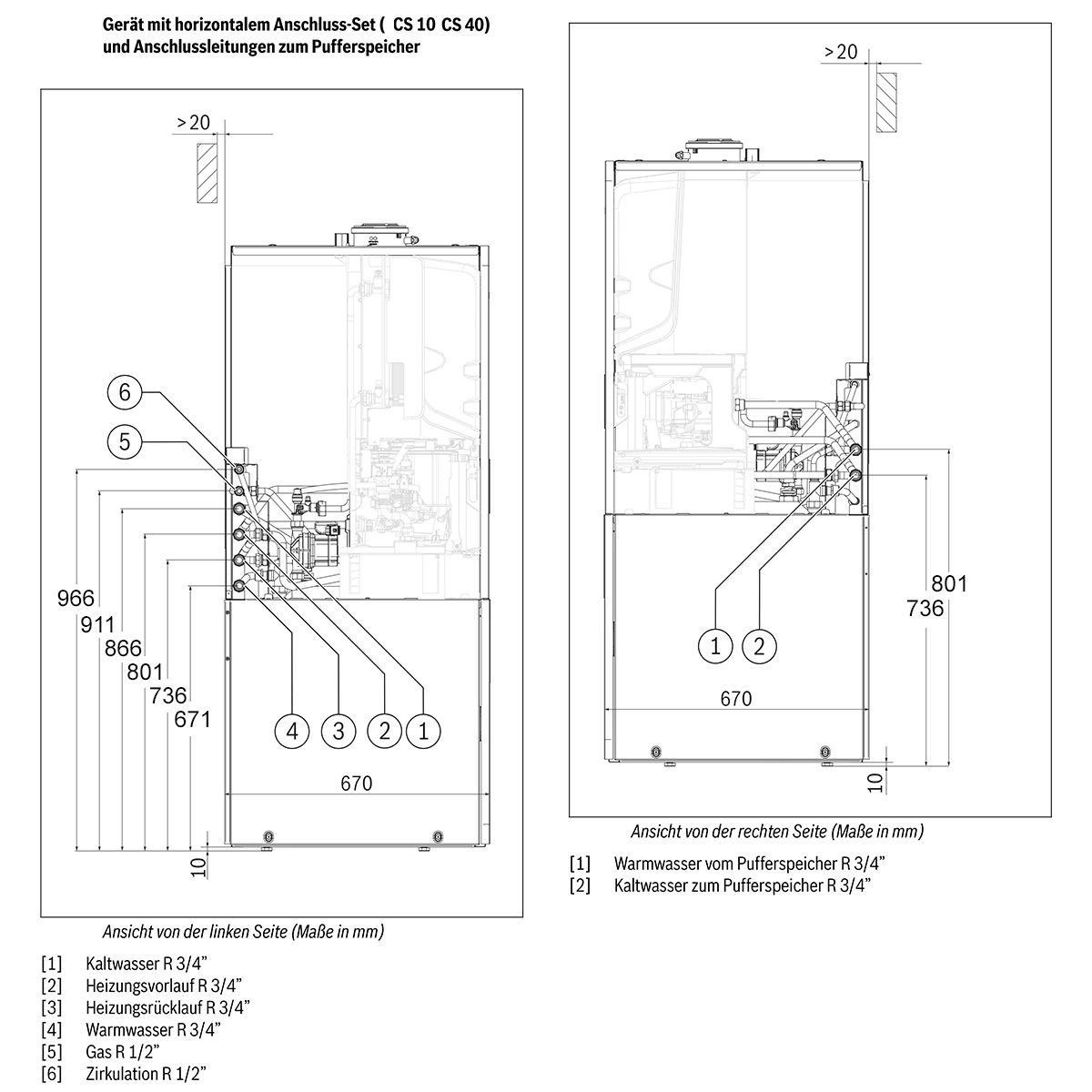

CS10 Anschlussset horizontal:

• für den Anschluss rechts oder links vom Kessel
• Anschlussrohre für Kesselvorlauf und Kesselrücklauf (VK, RK), Gas, Kaltwassereintritt (EK), Warmwasseraustritt (AW) und Zirkulationseintritt (EZ)
• Arretierung für die Anschlussrohre
• je drei Schraubnippel G 3/4" und Rp 3/4"
• Hersteller: Buderus

CS40 Anschlussset Puffer horizontal:

• Gewinde G3/4" li/re Übergang auf R3/4" Fühler Puffer
• Hersteller: Buderus

CS28-1 Set Absperrhähne:

• zwei Wartungshähne R 3/4" mit Isolierung in Durchgangsform
• mit Thermometer drehbar für Kombination wahlweise mit Anschluss- Set CS10, CS38 oder CS33
• ein Gashahn 1/2" Durchgangsform mit thermischer Absperrvorrichtung
• T-Stück mit steckbarem Füll- und Entleerhahn
• Trinkwasserabsperrhahn R3/4"
• Hersteller: Buderus

CS20-1 Hähne:

• zwei Wartungshähne R 3/4" mit Isolierung in Durchgangsform.
• mit Thermometer drehbar für Kombination wahlweise mit Anschluss-Set CS10, CS38 oder CS33
• Hersteller: Buderus

CS39 Verbindungsleitung Flex Puffer:

• Gewinde: G1"
• Länge 2m
• Übergänge auf G3/4", R1 1/2", R1"
• Hersteller: Buderus

Ausdehnungs-Anschlussset AAS:

• bestehend aus: Edelstahl-Wellschlauch DN20 Länge 600 mm, Absperrautomat 3/4"
• Hersteller: Buderus

Ausdehnungsgefäß-Anschlussset AAS Solar:

• mit flachdichtenden Anschlussteilen 3/4"
• bestehend aus: flexibler Edelstahl-Verbindungsleitung Länge 1 m, Kappenventil mit Entleerung und Dichtungen
• Anschluss für Membran-Ausdehnungsgefäß: 1" oder 3/4" mit werkseitig montiertem Übergangsstück
• Hersteller: Buderus

Ausdehnungsgefäß:

• Membran-Druckausdehnungsgefäß für geschlossene Heizungs-, Solar- und Kühlanlagen
• in geklemmter Ausführung
• ausgeführt nach DIN 4807
• Zulassung gemäß EU-Druckgeräterichtlinie 97/23/EG
• Ausführung mit Fußkonstruktion
• Systemanschluss mit Außengewinde
• außen kunststoffbeschichtet
• Membrane nicht tauschbar
• Zulässige Betriebstemperatur max.: 120 °C
• Zulässige Betriebstemperatur an der Membrane max.: 70 °C
• Betriebsüberdruck max.: 6 bar
• Nennvolumen: 50 Liter
• Anschluss: R 3/4"
• Durchmesser ca. Ø: 437 mm
• Höhe ca.: 495 mm
• Gewicht: 13 kg
• Typ: BU-H 50
• Farbton: Weiß
• Serie: Logafix
• Hersteller: Buderus

EV17-HC Ausdehnungsgefäß:

• Zusatz-Ausdehnungsgefäß
• für Heizung
• intern montierbar
• Inhalt: 17 Liter
• Hersteller: Buderus

Anschluss-Set Aufdach/ID SKT1.0:

• für den Anschluss einer Kollektorreihe
• Aufdachmontage
• zwei flexible Anschlussrohre für die Dachdurchführung
• mit Klemmringverschraubungen für 18er Kupferrohr
• zwei Verschlusskappen und Verbindungsmaterial
• Hersteller: Buderus

Aufdach Grundset senkrecht SKY-C/T:

• für den 1. Kollektor einer Reihe
• Aufdachmontage
• bestehend aus: 2 x Aluminiumprofilschienen, 2 x Abrutschsicherungen, 4 x einseitigen Kollektorspannern und 4 x Schrauben
• Verwendung in Verbindung mit Dachanbindung
• geeignet für Schneelasten bis 2 kN/m2 und Windgeschwindigkeiten bis 151 km/h
• Hersteller: Buderus

Aufdach Erweiterungsset senkrecht SKY-C/T:

• für den zweiten bis zehnten Kollektor einer Reihe nebeneinander
• Aufdachmontage
• bestehend aus: 2 x Aluminiumprofilschienen, 2 x Steckverbindern, 2 x Abrutschsicherungen, 2 x doppelseitigen Kollektorspannern und 4 x Schrauben
• Verwendung in Verbindung mit Dachanbindung
• geeignet für Schneelasten bis 2 kN/m2 und Windgeschwindigkeiten bis 151 km/h
• Hersteller: Buderus

Dachanbindung Pfa/Ziegel SKY-C/T:

• bestehend aus: 4 x verstellbaren Dachhaken
• geeignet für Dächer mit Pfannen-, Ziegel- oder Biberschwanzeindeckung
• Verwendung nur in Verbindung mit einem Aufdachmontage-Grund-Set oder Aufdachmontage-Erweiterungs-Set
• Hersteller: Buderus

Solarstation:

• Zweistrang-Solarstation
• mit integriertem Solarmodul SM100 und Hocheffizienzpumpe für eine Standard-Solaranlage zur Warmwasserbereitung.
• vormontierte Baugruppe mit Wärmedämmung besteht aus: Hocheffizienzpumpe, integriertem Luftabscheider, Durchflussmengenbegrenzer, Sicherheitsventil 6 bar mit Manometer, Absperrungen für Vor-/Rücklauf mit Thermometer und Schwerkraftbremse, Klemmringverschraubungen 22 mm sowie je einem Anschluss für Befüllstation und Ausdehnungsgefäß inkl. Reduzierungen für Anschluss von 15 mm Kupferrohr und je ein Speicher- und Kollektorfühler
• integriertes Solarmodul SM100 für die intelligente Verknüpfung von Solar- und Kesselregelung Logamatic EMS plus für den optimierten Betrieb des Gesamtsystems sowie für max. Brennstoffeinsparung
• komfortable Bedienung mit grafischer Hydraulik-Auswahl und Anzeige von Temperaturen sowie dem solaren Ertrag über System-Bedieneinheit RC310
• Speicher-Reihenschaltung mit Umladepumpe bzw. thermische Desinfektion / tägliche Aufheizung 60 °C mit Umschichtpumpe ist optional möglich
• Regelung des Volumenstroms (Double Match Flow) über die Solarkreispumpe mit Pulsweitenmodulation (PWM)

Technische Daten:

• Rohrdimension: 15/22 mm
• Zulässige Temperatur Vorlauf Pumpe: 130 °C
• Zulässige Temperatur Rücklauf Pumpe: 110 °C
• Einstellbereich Durchflussbegrenzer: 1-12 l/min
• Stromaufnahme der Pumpe max: 0,44 A / EEI = 0,2
• Sicherheitsventil-Ansprechdruck: 6 bar
• Sicherheitsventil: DN 15 Anschluss 3/4"
• Netzspannung: 230V AC, 50/60 Hz
• Breite: 284 mm
• Höhe: 353 mm
• Tiefe: 248 mm
• Gewicht: 7,3 kg
• Serie: Logasol
• Typ: KS0110-SM100/2
• Hersteller: Buderus

Überspannungsschutz für Fühler:

• Anschlussdose für die Verlängerung des Kollektorfühlerkabels mit Schutzdioden zur Begrenzung von Überspannung
• Hersteller: Buderus / Bosch

Komplettpaket:

• Artikel-Nr: 7739619756

Förderfähig über das Förderprogramm der BAFA (Förderung von Maßnahmen zur Nutzung erneuerbarer Energien im Wärmemarkt)
