Buderus Logaplus Paket Schwarz Gas-Brennwert GB182i Erdgas 2H 20kW inkl. Speicher 200L u. Schrägdach

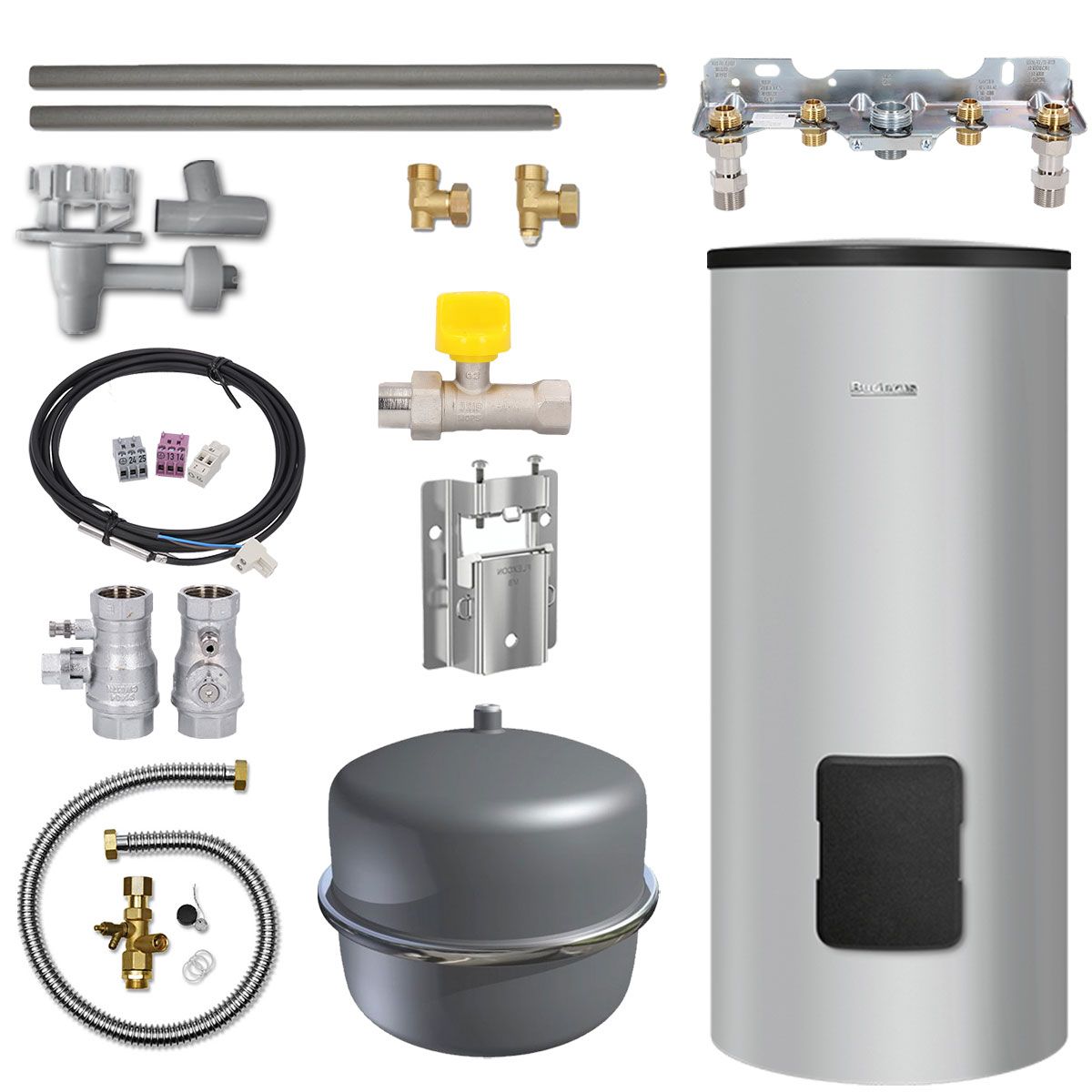

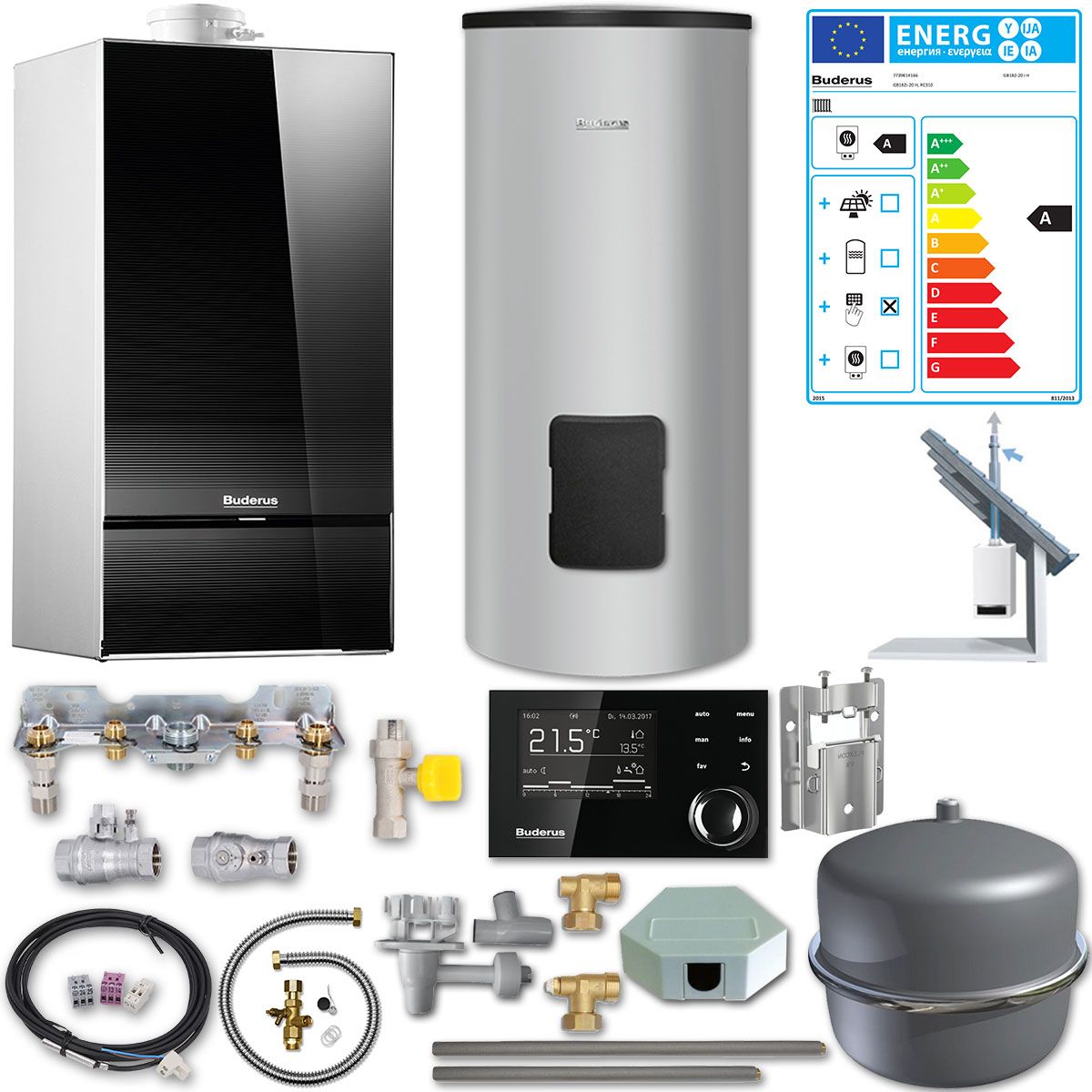

Lieferumfang:

• 1 x Buderus Logamax Plus GB182i-20 H
• 1 x Buderus Regelung Logamatic RC310
• 1 x Buderus Logalux Warmwasserspeicher 200 Liter
• 1 x Buderus Logafix Ausdehnungsgefäß Heizung 25 Liter
• 1 x Flamco Flexcon Aufhängezarge Typ MB 3 (für Ausdehnungsgefäß bis 25 Liter)
• 1 x Buderus Wartungshahnset 3/4" Aufputz
• 1 x Buderus Gas-D-Hahn 1/2" mit Brandschutzventil TAS
• 1 x Buderus IW-MV-1 Montageanschlussplatte
• 1 x Buderus Speicherfühlerset RD 6 mm, NTC10K Kabellänge 3 m
• 1 x Buderus Schraubstutzen doppel MAPL 1/2" x 3/4" HTW
• 1 x Buderus Verrohrung HK N-flex
• 1 x Buderus Anschluss-Set AAS 3/4" mit KFE-Ventil
• 1 x Buderus Trichtersyphon Nr. 432
• 1 x Buderus Abgaspaket DO (Schrägdach)

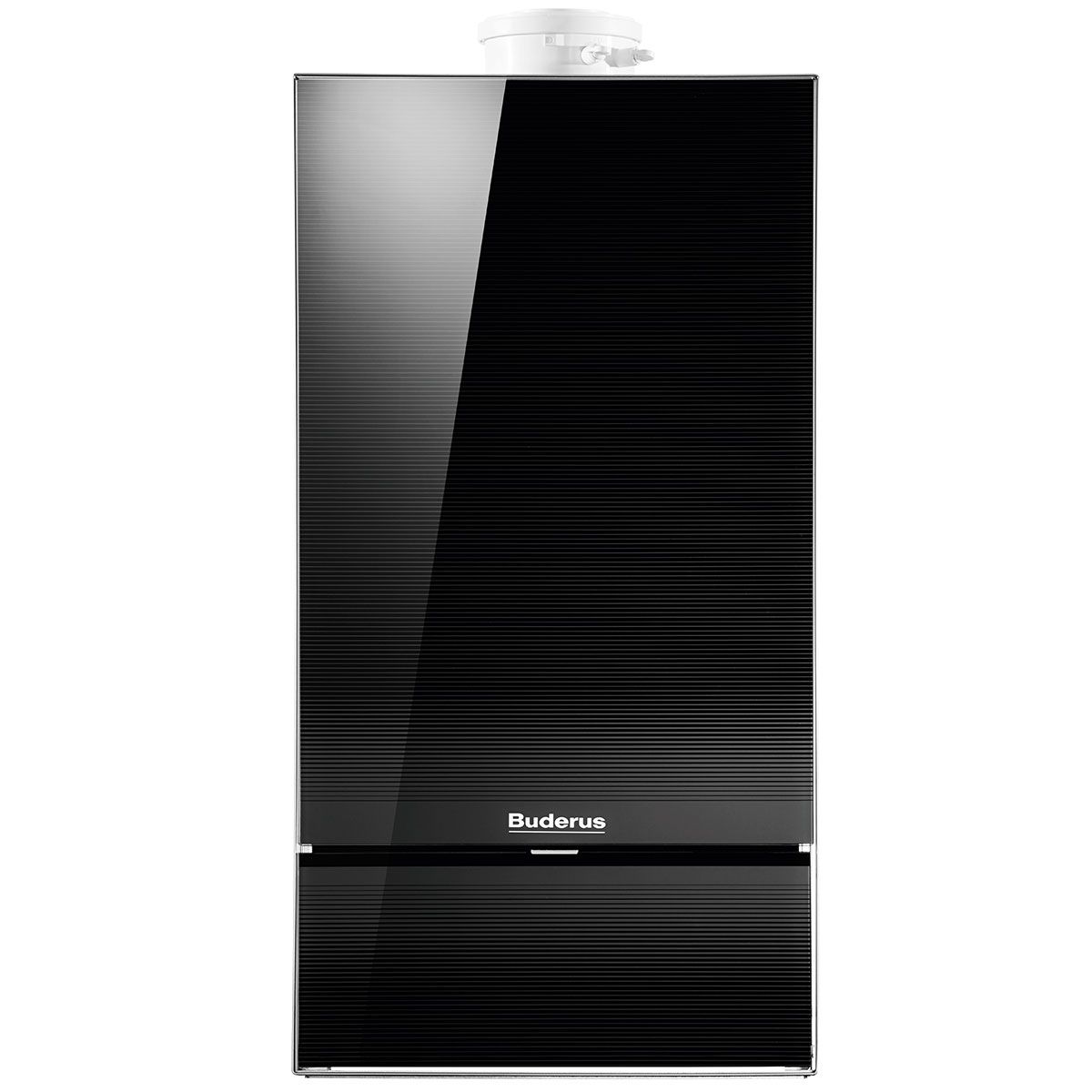

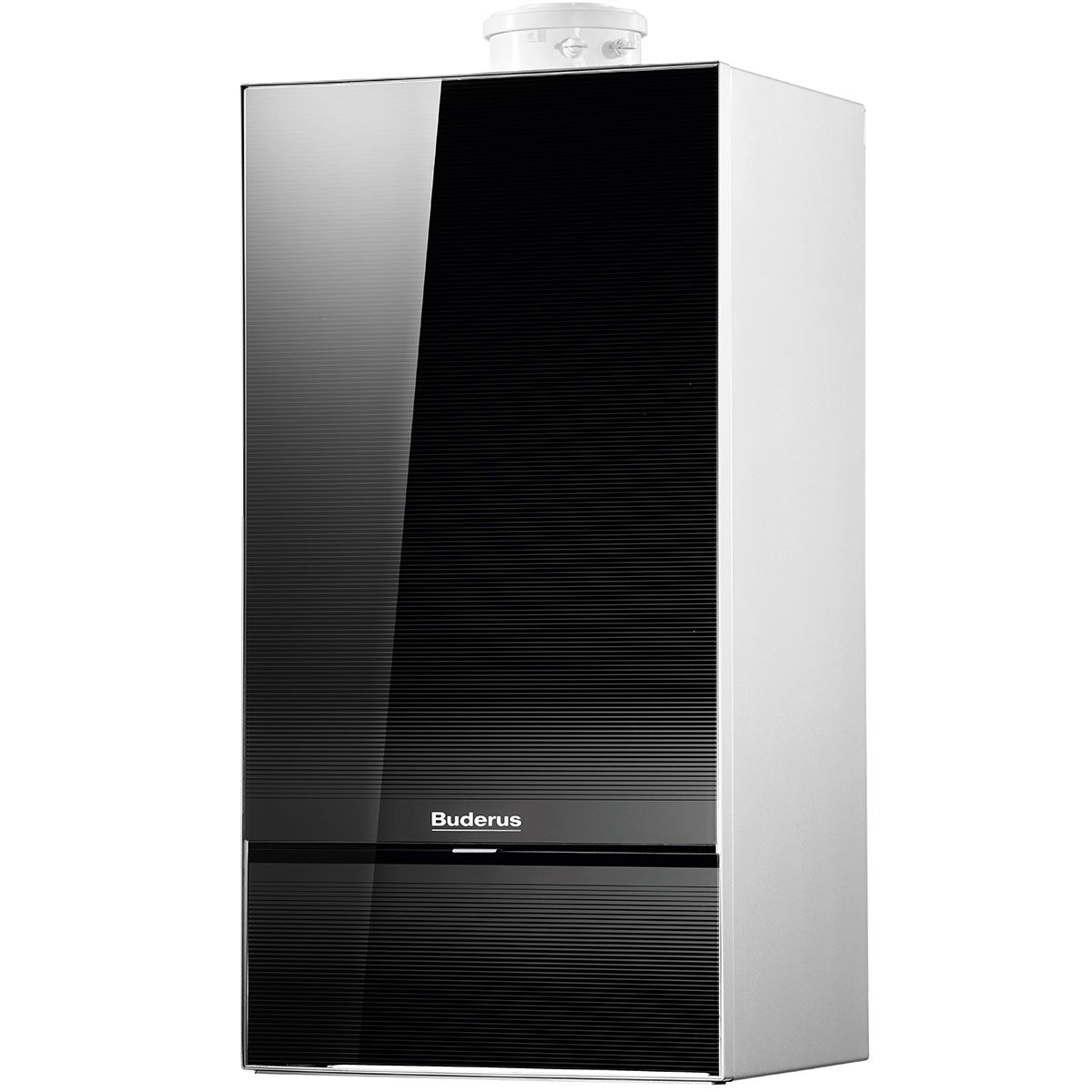

Gas-Brennwerttherme:

• maximal sparsam und effizient mit Gas heizen
• das wandhängende Designer-Gas-Brennwertgerät für Ein-, Zwei- und Mehrfamilienhäuser
• arbeitet mit moderner hocheffizienter Brennwerttechnik in modulierender, bedarfsangepasster Betriebsweise
• bewährtes Regelsystem Logamatic EMS plus

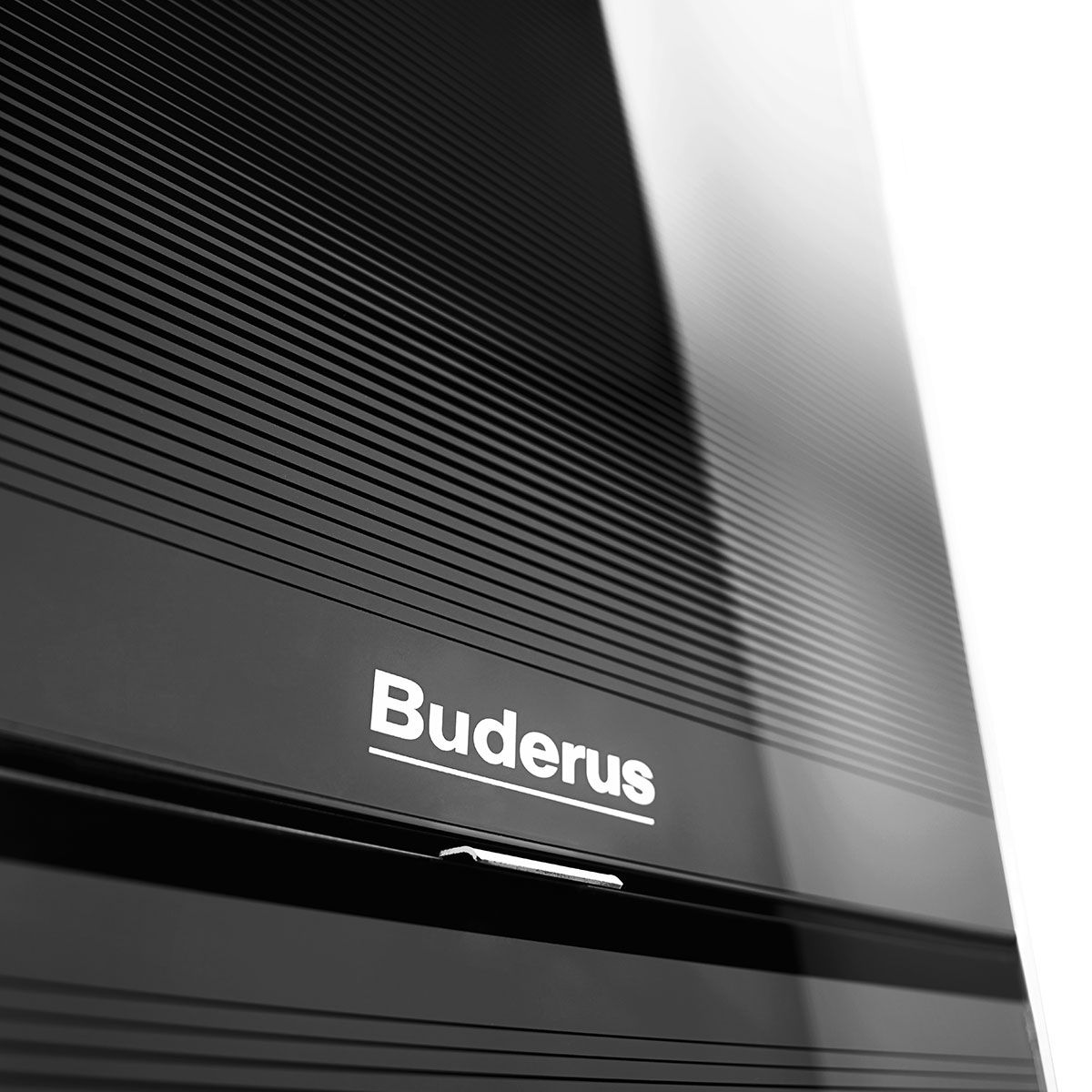

• hochwertige Verkleidung mit schwarzer Front aus modernem, bruchfestem Titaniumglas
• einfacher Wechsel zwischen allen drei handelsüblichen Gasarten H-Gas (E-Gas) (heizwertreiches Gas), L-Gas (niederkalorisches Gas) und Flüssiggas
• für den Betrieb mit Erdgas E, L/LL, Flüssiggas 3P und Propan (voreingestellt auf Erdgas 2H (E))
• bewährte Anschlusstechnik für einen schnellen, unkomplizierten Austausch eines Altgeräts
• für die Raumheizung mit integriertem 3-Wege-Umschaltventil
• für Warmwasserbereitung über externen Warmwasserspeicher
• Alu Plus für optimale Energieausnutzung und minimierte Gesamtbetriebskosten
• Brenner und modulierende Feuerung von 14,5 - 100 %
• hocheffektiver Wärmetauscher aus Aluminiumguss mit Alu Plus Oberflächenveredelung für minimierten Wartungsaufwand
• Bedieneinheit RC310 im Gerät integrierbar

Serienmäßige Ausstattung:

• integriertes Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb
• KFE-Hahn und Manometer
• integriertes Kesselanschlussstück mit konzentrischem Anschluss 80/125 mm mit Messöffnungen
• automatischer Entlüfter
• Gerätehalterung
• Zündelektrode
• Ionisationselektrode
• elektrische Anschlussmöglichkeit einer Zirkulationspumpe
• elektrische Anschlussmöglichkeit einer Speicherladepumpe

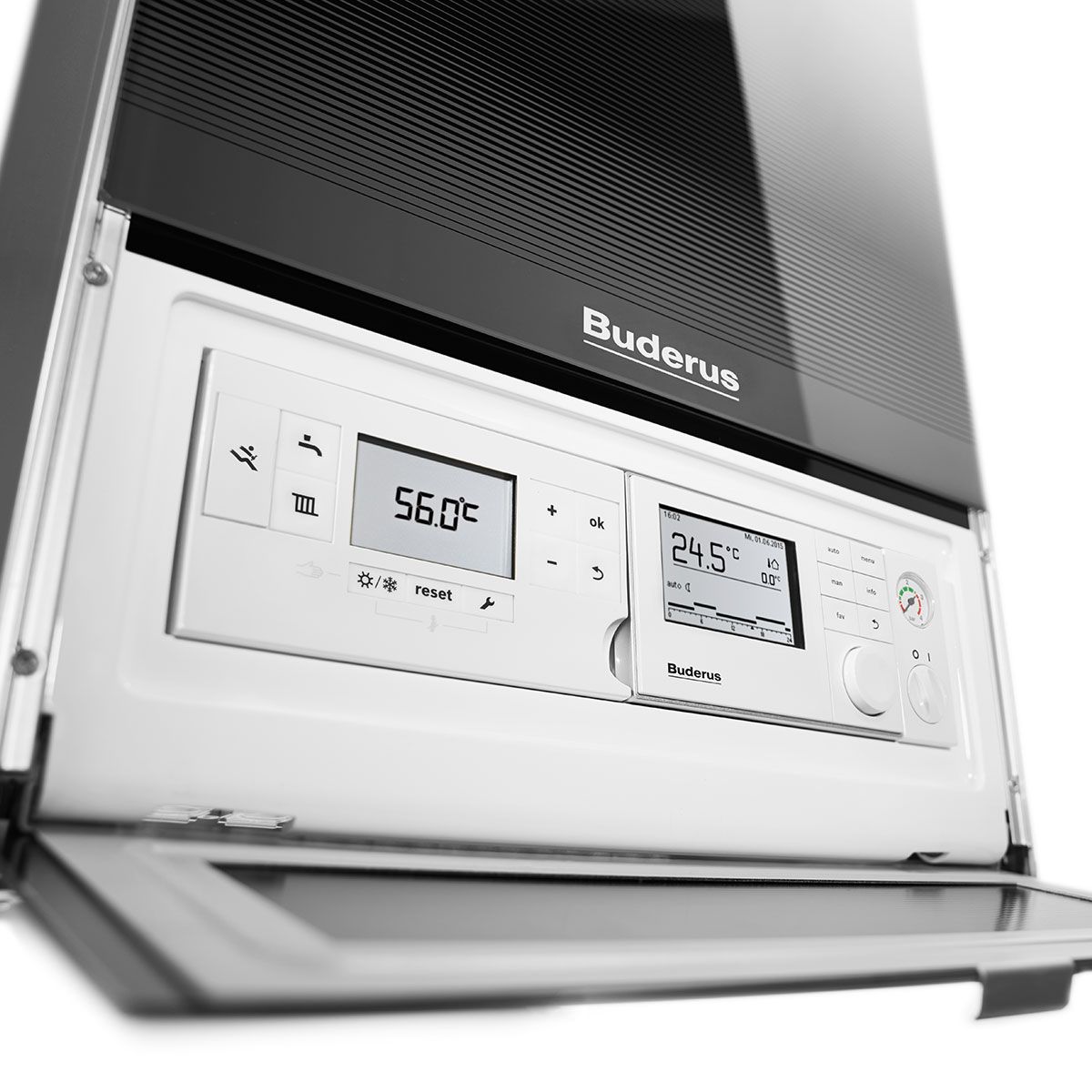

Grundfunktionen BC25:

• mit integriertem Brennerautomat für die digitale Überwachung und Steuerung aller elektronischen Bauelemente des Gerätes
• Grundbedienfunktionen sowie Betriebs- und Diagnosemeldungen für den Kessel
• Schornsteinfeger- und Notbetrieb
• Handbetrieb
• Anzeige von Betriebs- und Diagnosemeldungen
• Einstellung der maximalen Vorlauftemperatur
• Einstellung der maximalen Leistung im Heizbetrieb
• Einstellung der minimalen Leistung im Heiz- und Warmwasserbetrieb
• Einstellung der maximalen Leistung im Warmwasserbetrieb
• Einstellung der Warmwassertemperatur
• Reset-Funktion
• automatische Fremdwärmeerkennung für Einsatz in Verbindung mit regenerativen Systemen
• vorbereitet für den Einbau eines 12 Liter MAG mit Vordruck 0,75 bar (Zubehör)
• vorbereitet für den Einbau des Regelgerätes RC310
• integrierte Umwälzpumpe für eine differenzdruckgeregelte Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage, kleinste Pumpeneinstellung = 150 mbar konstant
• integrierte Umwälzpumpe m. einer leistungsgeregelten Betriebsweise bei Einsatz einer hydraulischen Weiche zur Vermeidung von Rücklauftemperaturanhebung

Technische Daten:

• Gasart: Erdgas 2H (E)
• Wärmenennleistung: 20,0 kW
• Wärmeleistung (Voll-/Teillast) Heizleistung modulierend bei 40/30 °C: 3,4 - 21,3 kW
• Wärmeleistung (Voll-/Teillast) Heizleistung modulierend bei 80/60 °C: 3,0 - 20,0 kW
• Wärmeleistung (Voll-/Teillast) bei Warmwasser: 20,0 kW
• Modulationsbereich: 1 : 7
• Abgastemperatur bei 40/30 °C max./min. Nennwärmeleistung: 59/32 °C
• Abgastemperatur bei 80/60 °C max./min. Nennwärmeleistung: 87/55 °C
• Vorlauftemperatur max.: 82 °C
• Zulässiger Betriebsüberdruck: 3 bar
• Schallleistungspegel in Innenräumen: 48 dB
• Klasse für jahreszeitbedingte Raumheizungsenergieeffizienz: A
• Energieeffizienzklassen-Spektrum Raumheizung: A+++ -> D
• Pumpe: modulierende Hocheffizienzpumpe
• Konzentrischer Abgasanschluss: 80/125 mm
• NOx-Klasse: 6
• CE-Kennzeichen: CE-0085BU0450
• Elektrische Spannung: 230 V/AC
• Frequenz: 50 Hz
• Leistungsaufnahme (Standby) max.: 2 Watt
• Leistungsaufnahme (Heizbetrieb) max.: 75 Watt
• Leistungsaufnahme bei kleinster Leistung (Heizbetrieb) max.: 60 Watt
• Energie-Effizienz-Index (EEI) Heizungspumpe: < 0,23
• EMV-Grenzwertklasse: B
• Schutzart: IP X4D

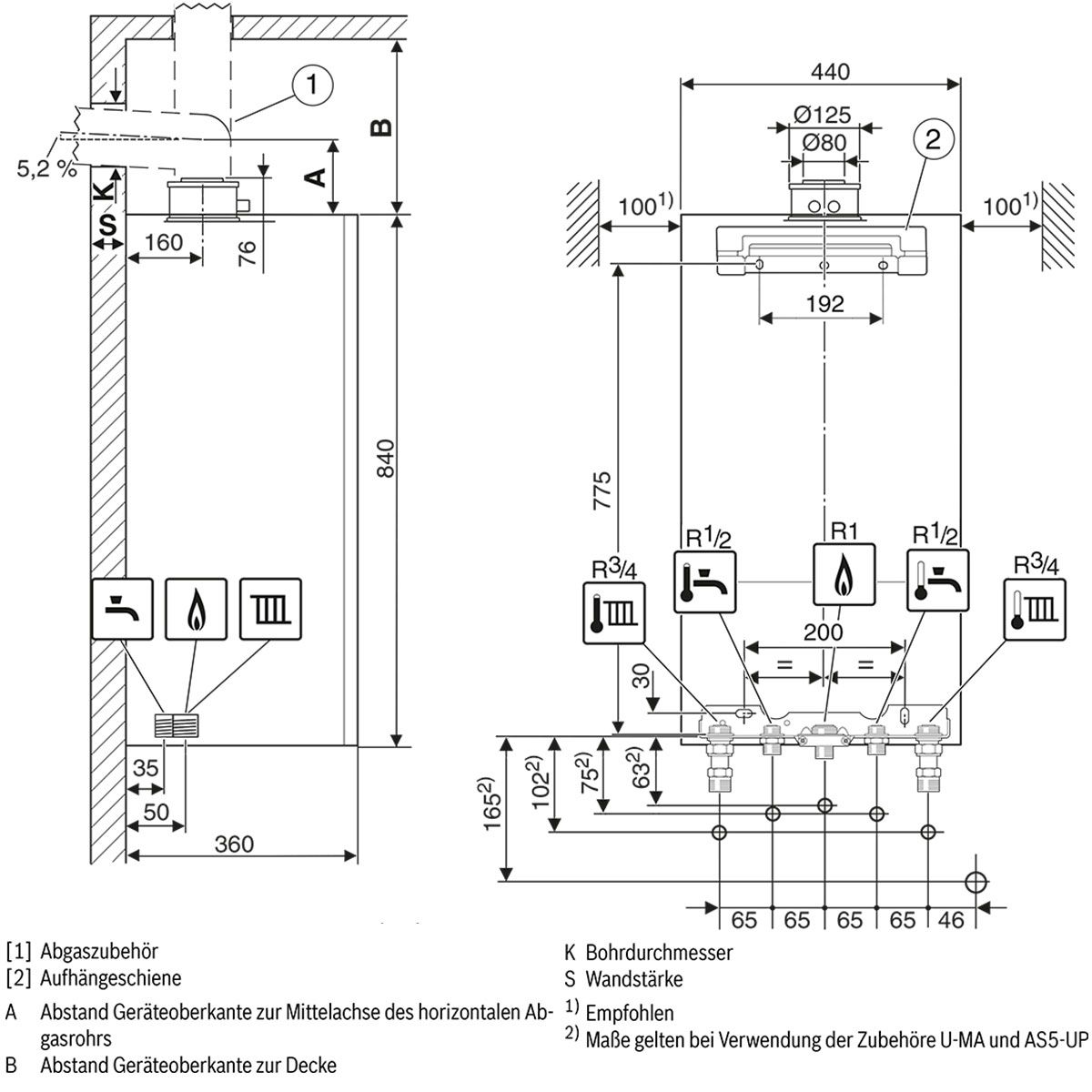

• Höhe: 840 mm
• Breite: 440 mm
• Tiefe: 360 mm
• Gewicht: 43 kg
• Farbton: Schwarz
• Serie: Logamax Plus
• Modell: GB182i-20 H
• Hersteller: Buderus

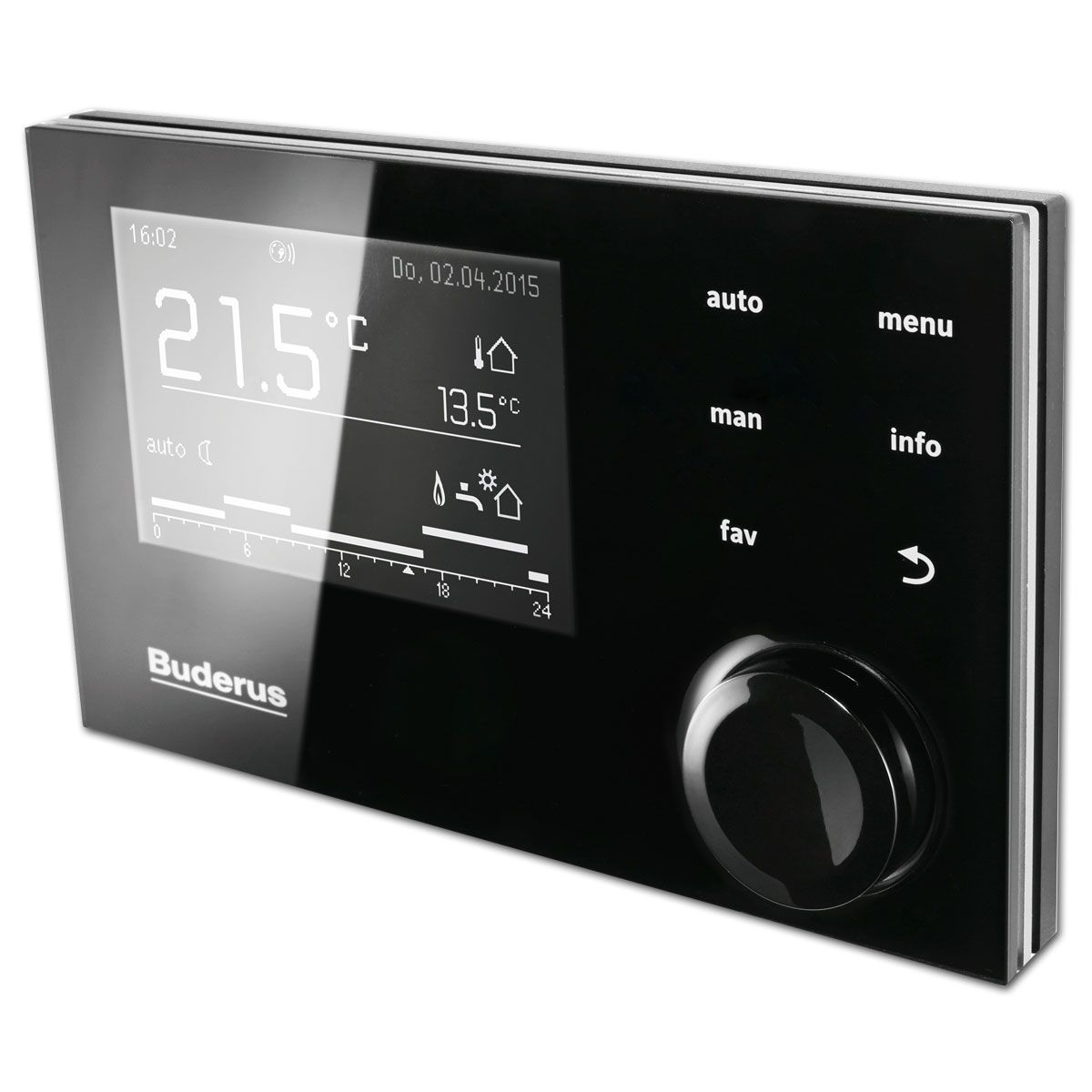

Regelung:

• im Titanium Design
• Touchkeys anstelle mechanischer Tasten (touchsensitive Tasten)
• mit durchgehender transparenter Oberfläche
• Navigation durch den Auswahlknopf so wie die grafische Darstellung von Systeminformationen machen die Bedienung besonders einfach
• Bedienung ist zusätzlich integriert für Wohnungsstation, Frischwasserstation, Gaswärmepumpe und Brennstoffzelle
• Einbindung aller EMS-Wärmeerzeuger Gas/Öl inkl. der neuen Kessel im Buderus Titanium Design
• ist rückwärtskompatibel zu RC300
• einfache Bedienung und Inbetriebnahme durch großes, grafikfähiges und hinterleuchtetes Display

Bedienung der Heizkreisregelung:

• Betriebsarten Wahltasten Automatik (nach Zeitschaltuhr) und Manuell
• 2 frei einstellbare Zeitprogramme für jeden Heizkreis mit Raumtemperaturprogrammierung 2 Niveaus (Tag/Nacht), alternativ frei einstellbares Temperaturprofil
• Raumtemperaturgeführte Leistungsregelung oder Vorlauftemperaturregelung in Verbindung mit der Montage der Bedieneinheit RC310 oder RC200 / RC100 im Wohnraum oder Außentemperatur- / witterungsgeführte Vorlauftemperaturregelung
• Bedienung eines Heizkreises ohne Mischer (Grundausstattung Regelgerät) bzw. für insgesamt bis zu 4 Heizkreise mit oder ohne Mischer (in Verbindung mit jeweils einem Mischermodul MM50 oder MM100 pro Heizkreis)
• automatische Anpassung der Nachtabsenkung gem. DIN EN 12831 für jeden Heizkreis separat einstellbar (Reduzierung zusätzlicher Aufheizleistung)
• Estrich-Trocknungsprogramm für Funktionsheizen und Belegreifheizen
• Temperatursturzerkennung  z.B. bei offenem Fenster im Referenzraum
• Party-/Pausefunktion: Vorübergehende Raumsollwert-Änderung bis zum nächsten Schaltpunkt des Schaltprogramms oder für eine einstellbare Dauer bis zu 48 Stunden

Regelung der Warmwasserbereitung:

• Ausführung über 3-Wege-Ventil oder Speicherladepumpe oder als Ladesystem (Modul SM200, Adresse 7)
• eigenes Zeitprogramm Warmwasser und Zirkulation oder Zeitprogramm "nach Heizkreisen"
• Warmwasser-Einmalladung
• Thermische Desinfektion für Warmwasser inklusive Vorwärmstufe (nur bei Warmwasserregelung über separates Modul MM50/MM100)
• Überwachung der täglichen Aufheizung auf 60 °C
• optional zweiter Warmwasserspeicher und zweite Zirkulationspumpe mit jeweils eigenem Zeitprogramm (ein zusätzliches Modul MM100 erforderlich)

Regelung der Solaranlage:

• für eine solare Warmwasserbereitung in Verbindung mit Solarmodul SM50 oder SM100 und für die solare Heizungsunterstützung und weitere solare Anlagensysteme in Verbindung mit Solarmodul SM200
• grafische Auswahl solarer Hydraulikschemen und grafische Darstellung der Solaranlage
• Anzeige solarer Ertrag in kWh
• optimierte Ausnutzung Solarertrag bei Warmwasser und Berücksichtigung passiver Solarertrag durch große Fensterflächen für zusätzliche Brennstoffeinsparung im Vergleich zu autarken Solarreglern

Regelung von EMS-Mehrkesselanlagen:

• Kaskadenmodul MC400
• einbindung von bis zu 4 EMS-Gas-Wärmeerzeugern (nicht geeignet für Ölwärmeerzeuger bzw. für Wärmepumpe mit EMS-Regelung)
• Serielle oder parallele Betriebsweise
• Sollwertvorgabe durch RC310 oder externe 0-10 V Vorgabe (Temperatur oder Leistung)

Digitalschaltuhr:

• Programmierbare 6-Kanal-Digitalschaltuhr für Tages- und Wochenprogramm
• Echtzeituhr mit Pufferung für Stromausfall
• grafisch dargestelltes Zeitprogramm
• freie Namensvergabe für Heizkreise,
• Zeitprogramme (z.B. Frühschicht, Spätschicht) und Warmwasserspeicher
• 5 Urlaubsperioden vorprogrammierbar

Umfangreiche Funktionen für Inbetriebnahme und Service:

• Konfigurationsassistent für geführte Inbetriebnahme mit automatischer Erkennung angeschlossener Komponenten und Konfigurationsvorschlag
• Einstellung Kesselparameter, z.B. Pumpenbetriebsart, -nachlaufzeit, Info-Anzeige Betriebscode, Brennerstarts, Brennerlaufzeit und Wasserdruck
• Busstatus
• Funktionstest
• Fühlerüberwachung
• Störmeldungen
• Wartungsanzeige
• grafisch dargestellte Heizkennlinien
• auf Wunsch automatische Anzeige der Kontaktdaten der Heizungsfirma bei Störungen oder anstehenden Wartungen
• Wartungsintervallanzeige nach Betriebsstunden oder Datum

Weitere Funktionen:

• beleuchtetes, grafikfähiges, inverses LCD-Display (weiße Schrift auf schwarzem Hintergrund)
• Anzeige von Raumtemperatur, Uhrzeit, Wochentag sowie allen relevanten Betriebsdaten
• grafische Anzeige der Außentemperatur der letzten 2 Tage ("Wetterstation")
• einfache automatische Erkennung der angeschlossenen Komponenten mit Konfigurationsvorschlag
• Klartextmenü
• Tastensperre / Kindersicherung
• Infotaste für Klartextanzeige aktueller Soll- und Istwerte sowie Direkthilfe bei Menünavigation und Parametrierung
• Favoritentaste für direkten Zugang zu 5 Favoriten
• Betriebsstundenzähler integriert
• Frostschutzfunktion
• Grafiksymbole im Display für schnellen Überblick z.B. für Brennerbetrieb /-verriegelung, Heiz-/ Warmwasserbetrieb, Internetverbindung

Technische Daten:

• Betriebsspannung: 10...24 VDC
• Nennstrom: 9 mA
• BUS-Typ: EMS plus
• BUS-Gesamtlänge max.: 300 m
• Leiterquerschnitt max. Anschlussklemmen Kleinspannung: 1,5 mm²
• Schutzart bei Installation im Wärmeerzeuger: IPXD
• Schutzart bei Wandinstallation: IP20
• Schutzklasse: III
• Umgebungstemperatur Betrieb zulässig: 0 °C - 50 °C
• Gehäuse- und Displayfarbton: Schwarz
• Displayhintergrund: Schwarz
• Breite: 150 mm
• Höhe: 90 mm
• Tiefe: 32 mm
• Serie: Logamatic

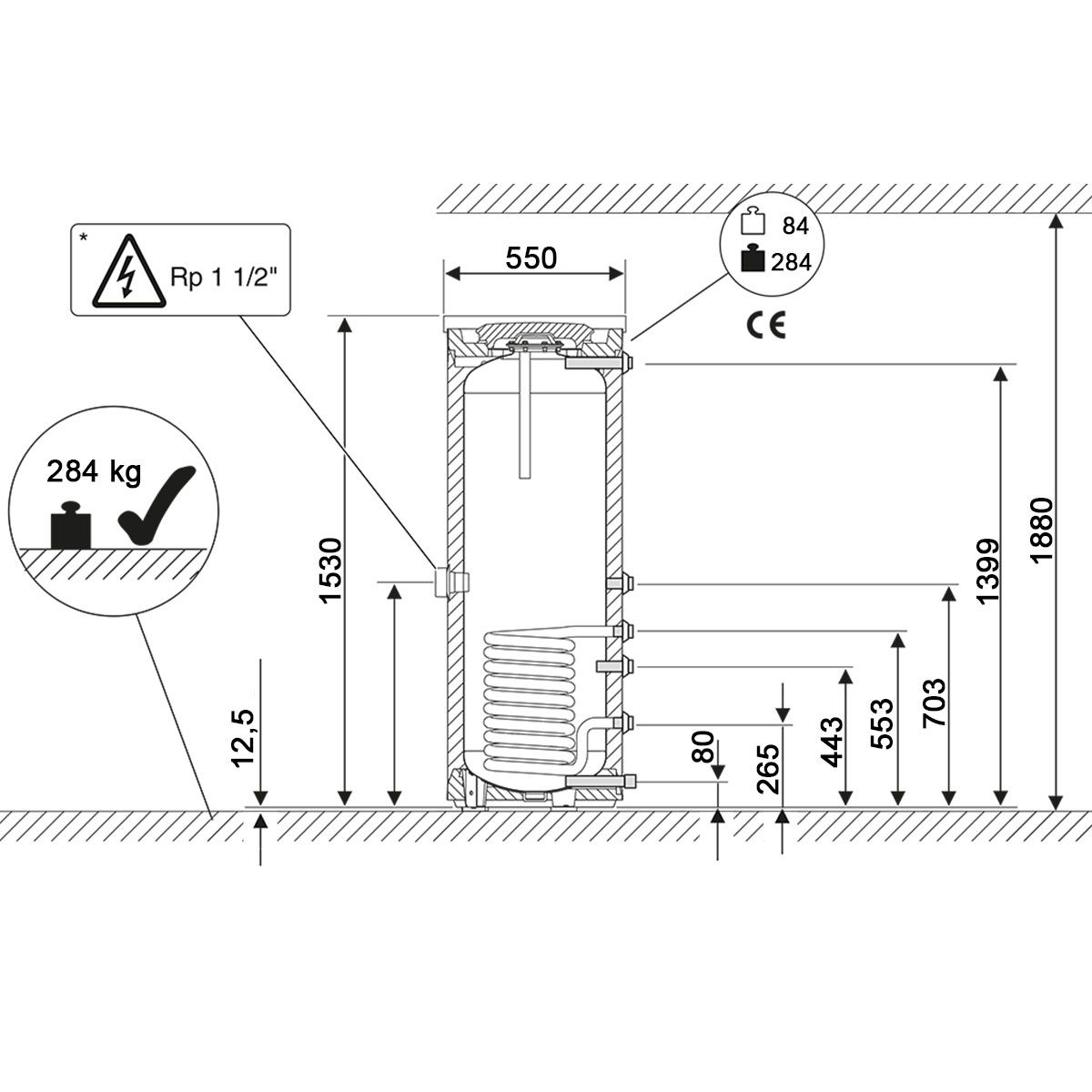

Warmwasserspeicher:

• in stehender zylindrischer Stahlblechausführung
• mit Reinigungsöffnung oben
• mit eingeschweißtem, bis in den unteren Speicherboden wendelförmig gebogenem Glattrohrwärmetauscher
• höhenverstellbaren Aufstellfüßen
• alle wasserberührten Speicherinnenflächen mit Buderus Thermoglasur Duoclean Plus korrosionsbeständig nach DIN 4753-3
• kathodischer Korrosionsschutz mit Magnesiumanode
• Wärmeschutz aus 50 mm Polyurethan-/EPS-Hartschaum
• werkseitig geschäumt
• mit Ummantelung aus Stahlblech in Silber

Technische Daten:

• Speicher-Nenninhalt: 200 Liter
• Speicherinhalt: 199 Liter
• Speichervolumen: 196 Liter
• Warmhalteverlust: 59,2 Watt
• Wärmetauscherfläche: 0,9 m²
• Wärmetauscherinhalt: 6,0 Liter
• Leistungskennzahl bei 60 °C: 2,6
• Dauerleistung: 30 Watt
• Druckverlust: 82 mbar
• Heizwasserbedarf: 2,6 m³/h
• Betriebsüberdruck warmwasserseitig max.: 10 bar
• Betriebsüberdruck heizwasserseitig max.: 16 bar
• Betriebstemperatur warmwasserseitig max.: 95 °C
• Betriebstemperatur heizwasserseitig max.: 160 °C
• Bereitschaftswärmeaufwand nach EN 12897: 1,32 kWh/24h
• Energieeffizienzklasse: B
• Breite Ø: 550 mm
• Höhe: 1530 mm
• Kippmaß: 1625 mm
• Gewicht: 84 kg
• Farbton: Silber
• Serie: Logalux
• Modell: SU200.5 S-B
• Hersteller: Buderus

Wartungshahn-Set:

• Wartungshähne 2 Stück
• Nennweite: DN 20 / G 3/4"
• zur Aufputzmontage (Durchgangsform)
• aus Messing vernickelt
• Anschlussgewinde oben und unten G 3/4" Innengewinde
• Vierkant zur Absperrung des Heizungssystems mittels Schraubenschlüssel SW14
• Entleerungsschraube für Heizkesselseite

Gas-D-Hahn:

• Durchgangsform
• zur Aufputz Montage
• mit integriertem Brandschutzventil TAE nach TRGI
• vernickelt
• Nennweite: DN 15 / G 1/2"
• Farbton des Griffes: Gelb

Montageanschlussplatte:

• zur Vorinstallation der Rohrleitungen
• Heizungsanschluss: 3/4 Zoll
• Warm- und Kaltwasser: 1/2 Zoll
• Gas: 1/2 Zoll
• mit Gasübergangsnippel: 3/4 Zoll
• Dübel und Schrauben und Dichtungen

Speicherfühlerset:

• Set mit Fühler zur Warmwasserbereitung
• für das Regelsystem Logamatic EMS plus, 4000 und 5000
• Fühler NTC 10K mit 6 mm Durchmesser(Kabellänge 3 m) sowie Anschlussstecker
• zwei 1/4-Kreis-Blindsegmente u. Spannfeder für Speicher mit Tauchhülsen (19,5 mm Innendurchmesser bzw. 3/4")

Schraubstutzen:

• 2 x von G 1/2" auf G 3/4"
• zum bauseitigen Anschluss von Warmwasserspeichern

Verrohrung HK N-flex:

• flexible Edelstahlwellschläuche
• zur Montage des Warmwasserspeichers Logalux SU160 bis SU300 neben dem Heizkessel
• Aufputzmontage

Ausdehnungsgefäß-Anschlussset AAS:

• mit flachdichtenden Anschlussteilen 3/4"
• bestehend aus: flexibler Edelstahl-Verbindungsleitung Länge 1 m, Kappenventil mit Entleerung und Dichtungen
• Anschluss für Membran-Ausdehnungsgefäß: 3/4" mit werkseitig montiertem Übergangsstück

Aufhängezarge:

• Wandbefestigung mit Schnappfunktion
• Ausdehnungsgefäße bis 25 Liter
• aus vernickeltem Stahlblech
• komplett mit Sechskantschrauben und Dübel
• Typ: MB 3

Ausdehnungsgefäß Heizung:

• Membran-Druckausdehnungsgefäß für geschlossene Heizungs-, Solar- und Kühlanlagen
• ausgeführt nach DIN 4807
• Zulassung gemäß EU-Druckgeräterichtliniem 97/23/EG
• Ausführung: für Aufhängezarge
• Systemanschluss mit Außengewinde
• außen Kunststoffbeschichtet
• Membrane nicht tauschbar
• Betriebstemperatur max.: 120 °C
• Betriebstemperatur Membrane max.: 70 °C
• Nennvolumen: 25 Liter
• Durchmesser: Ø 358 mm
• Höhe: 380 mm
• Anschluss: R 3/4"
• Farbton: Silber
• Typ: BU-H
• Serie: Logafix

Abgaspaket DO bestehend aus:

Grundbausatz DO:

• Dachdurchführung DN80/125: außen Rot und innen Weiß lackiert
• Länge über Dach: 560 mm
• 1 x Sparrenschelle
• 1 x Abdeckblende 2-Teilig in Weiß
• 1 x Tube Gleitmittel
• 1 x Zertifizierungsaufkleber
• 1 x Montageanleitung
• Material: pp / Metall lackiert
• Betriebstemperatur max.: 120 °C
• Druck max.: 5000 Pa
• inkl. Schiebstück zur einfachen Montage

Schrägdachziegel (1 Stück):

• flexibel aus bleifreiem Ubiflex
• mit Klebestreifen zur besseren Befestigung an den Dachziegeln
• nutzbar mit Dachduchführung DN80/125 und DN60/100
• Dachneigung: 25° - 45°
• Grundmaß: 500 x 600 mm
• Dachziegeladapter: DN132
• Farbton: Rot

Konzentrisches Rohr (2 Stück):

• Nennweite: DN80/125
• Effektivlänge: 950 mm
• außen Weiß lackiert
• Material Stahl lackiert/ Kunststoff pp
• Betriebstemperatur max.: 120 °C
• Druck max.: 5000 Pa
