Buderus Paket GB172i.2 Gas-Brennwerttherme 15kW Erdgas 2E inkl. BC400 u. 10 m Schacht

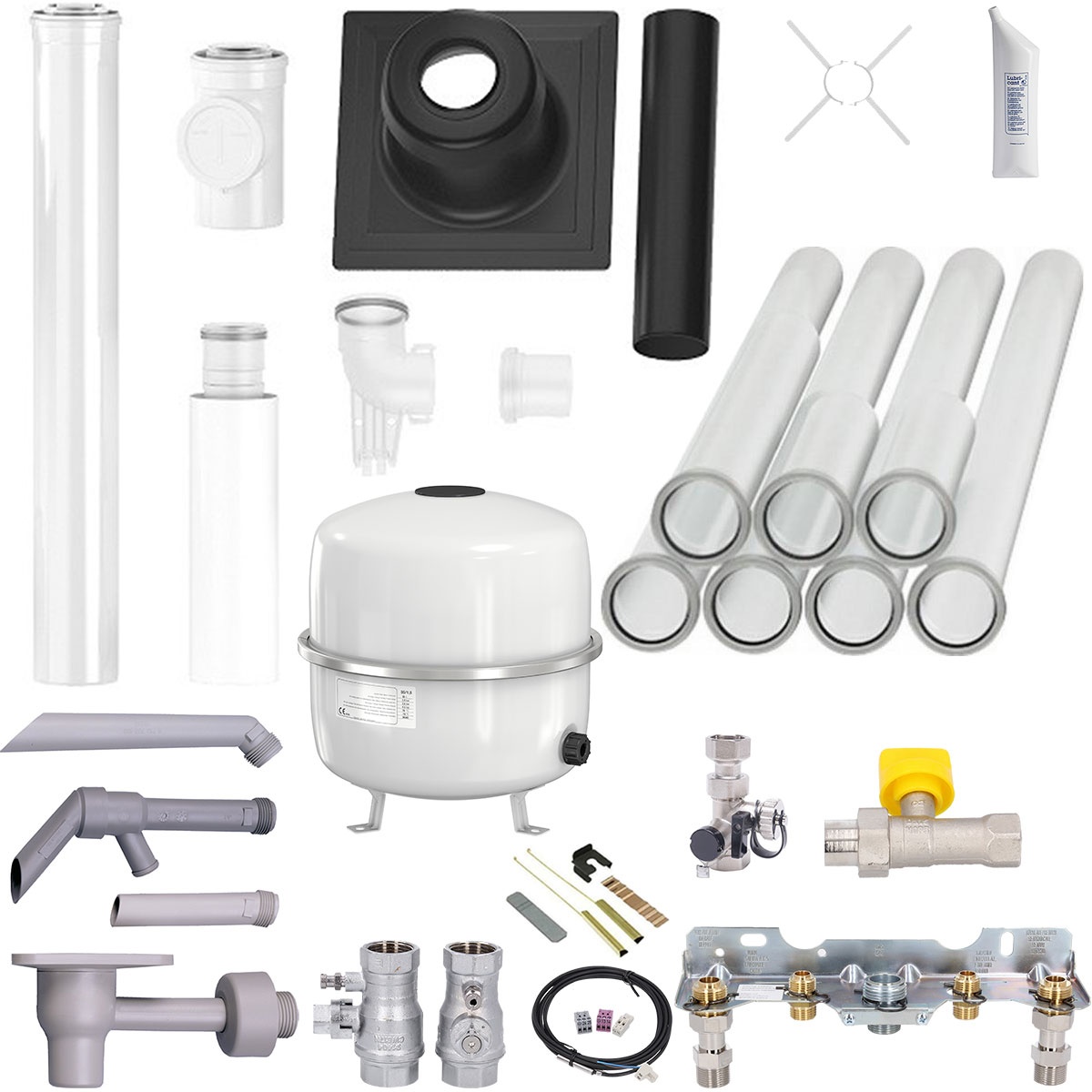

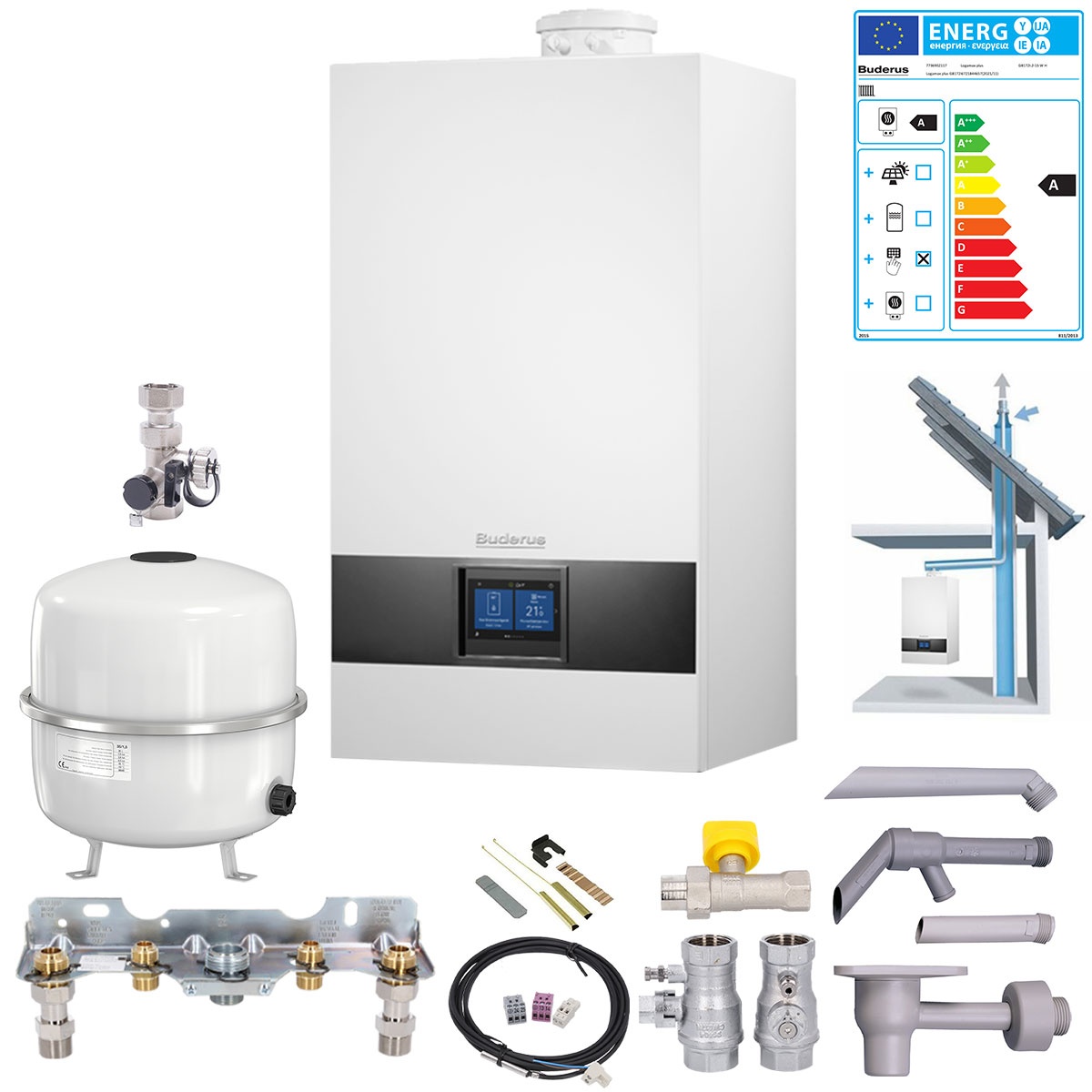

Lieferumfang:

• 1 x Buderus Logamax Plus Gasbrennwerttherme GB172i.2-15  W H
• 1 x Buderus Systembedieneinheit Logamatic BC400 inkl. Außentemperaturfühler
• 1 x Buderus Wartungshahn-Set 3/4" Aufputz
• 1 x Buderus Gashahn 1/2" Durchgangsform mit Brandschutzventil TAE
• 1 x Buderus IW-MV-1 Montageanschlussplatte
• 1 x Buderus Sensor-Set
• 1 x Buderus Logafix Ausdehnungsgefäß 35 Liter
• 1 x Buderus Logafix Kappenventil MS 3/4" x 3/4"
• 1 x Buderus Trichtersiphon Nr. 432
• 1 x Buderus Grundbausatz GA-K
• 1 x Buderus Abgasrohr-Set 10 m

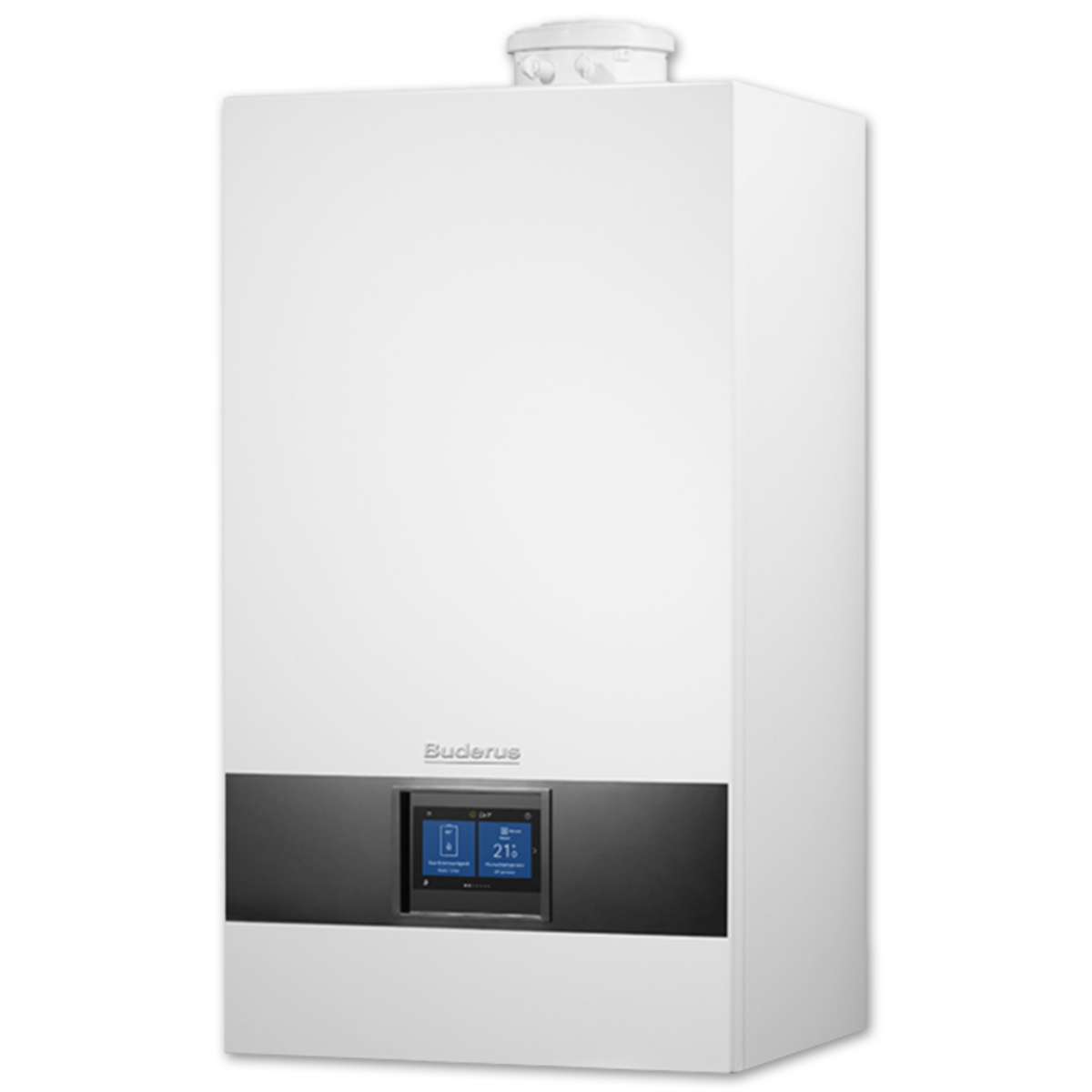

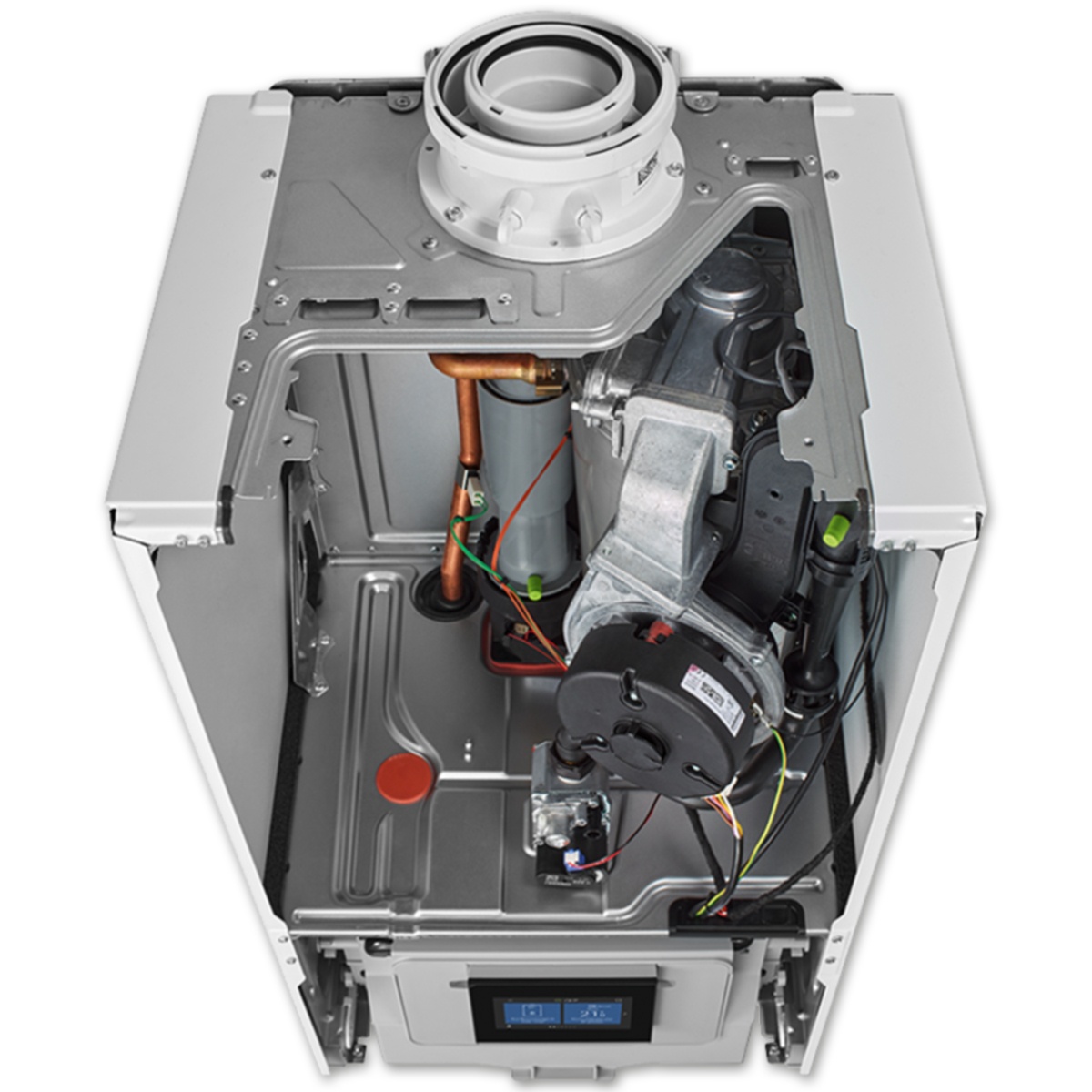

Gasbrennwerttherme:

• bestehend aus Gas-Brennwertgerät, Systembedieneinheit Logamatic BC400 (bereits integriert in die Gerätefront), Befestigungsplatte, Außentemperaturfühler, Schlauch-Sicherheitsventil und Druckschriftensatz zur Produktdokumentation
• für die Raumbeheizung und die Warmwasserbereitung in Kombination mit einem separaten Warmwasserspeicher
• zugelassen für die Verbrennung von Erdgas E/H und L/LL nach DVGW Arbeitsblatt G260 mit Wasserstoffbeimischung bis 20 Vol.-% H2
• Flüssiggasbetrieb 3P über Flüssiggasumbauset (Zubehör) möglich
• Brenner und modulierende Feuerung
• Aluminium-Guss-Wärmetauscher für ganzjährigen Kondensationsbetrieb
• modulierende Hocheffizienz-Umwälzpumpe zur Anpassung der Wassermenge in der Heizungsanlage und Stromeinsparung gegenüber herkömmlichen Pumpen
• einfache Anlagenhydrauliken ohne Überströmventil, da kein Mindestvolumenstrom erforderlich
• Niedrige CO- und NOx-Emissionen
• Umwälzpumpe für differenzdruckgeregelte Betriebsweise für gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage
• Umwälzpumpe mit leistungsgeregelter Betriebsweise bei Einsatz einer hydraulischen Weiche zur Vermeidung von Rücklauftemperaturanhebung
• geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635
• mit integrierter Abgas-Rückströmsicherung

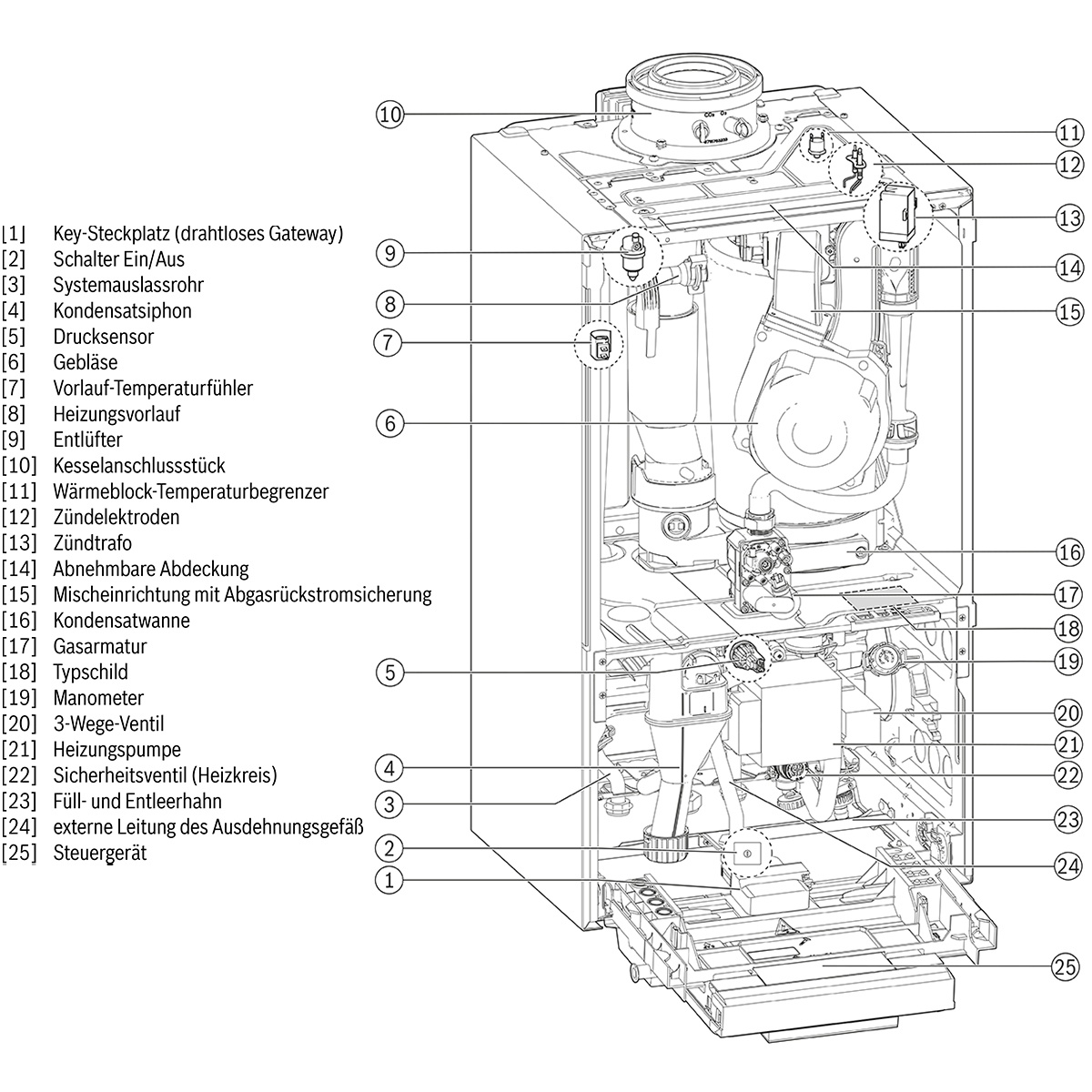

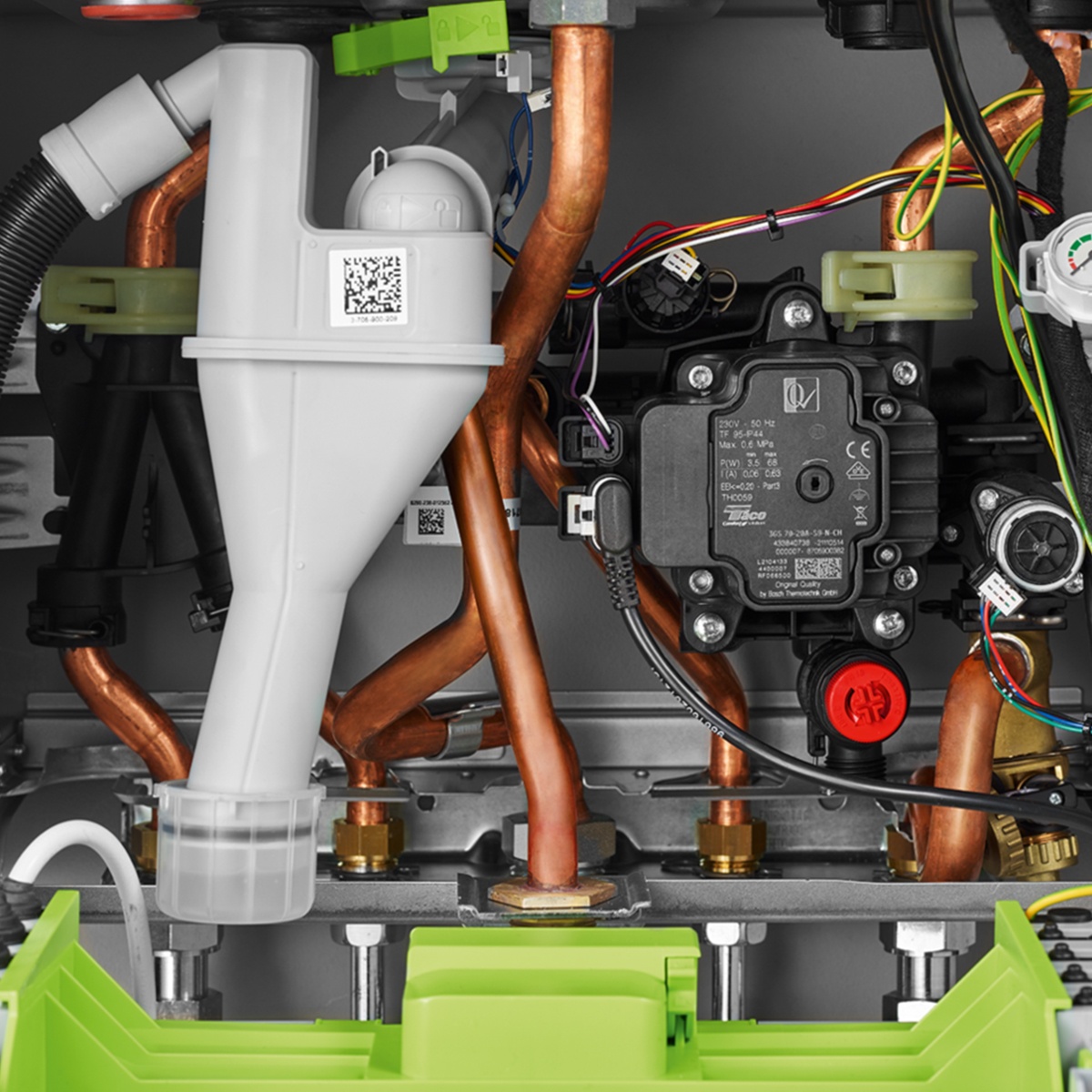

Serienmäßige Ausstattung:

• integrietes Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb
• KFE-Hahn und Manometer
• integrietes Kesselanschlussstück mit konzentrischem Anschluss 80/125 mm mit Messöffnungen
• automatischer Entlüfter
• Gerätehalterung
• Zündelektrode
• Ionisationselektrode
• elektrische Anschlussmöglichkeit einer Zirkulationspumpe oder Heizkreispumpe nach der hydraulischen Weiche
• Speicherladepumpe oder externes 3-Wege-Ventil 230 Volt
• elektrischer Anschluss für automatische Nachfüllung (Zubehör notwendig)
• externe Verriegelung (z.B. Temperaturwächter für die Fußbodenheizung)
• Potentialfreie Wärmeanfrage
• 230 Volt Ausgangsspannung für Module

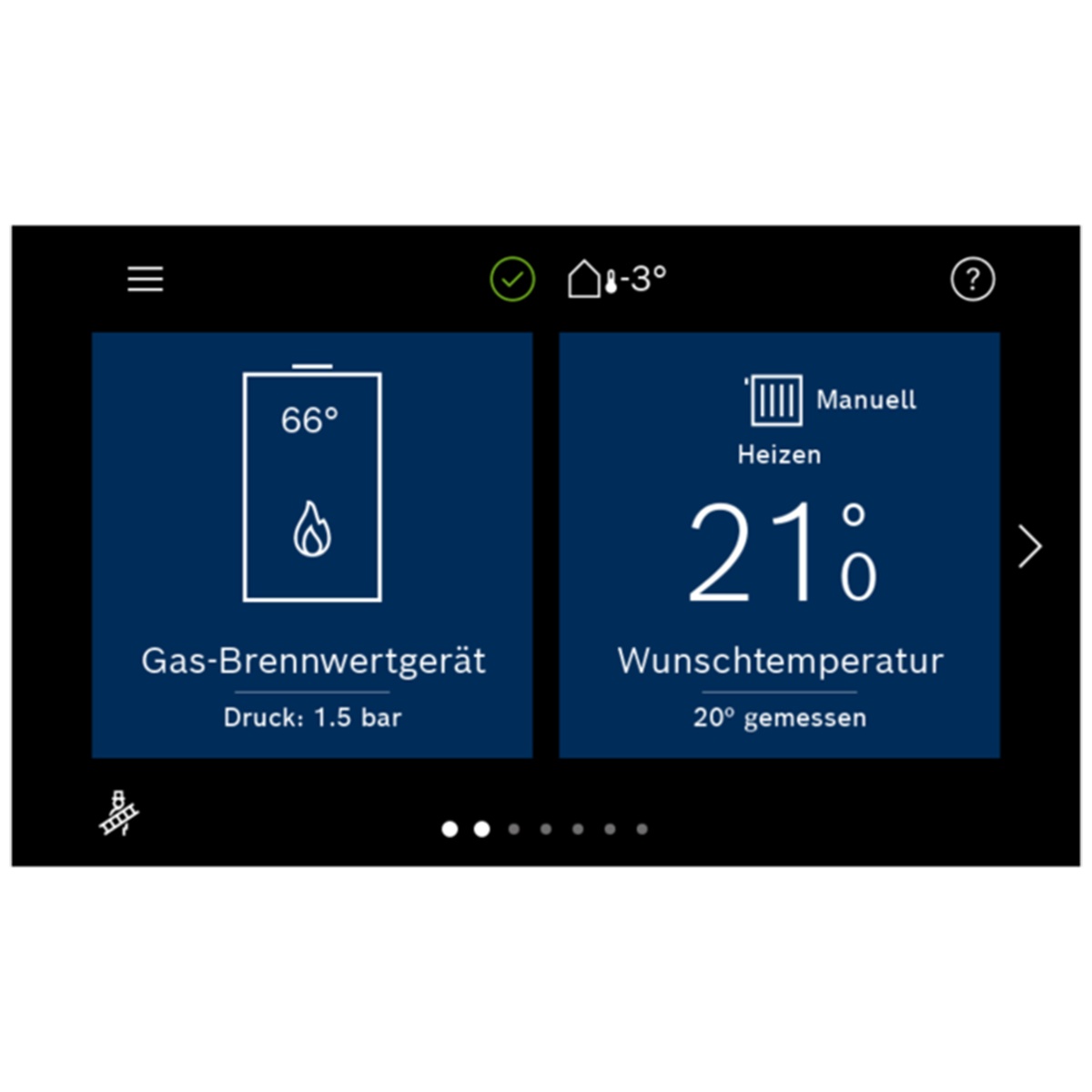

Systembedieneinheit:

• Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus
• zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis, Warmwasser, solar, Frischwasserstation, Lüftung
• hinterleuchtetes Farb-Volltouchdisplay 5 Zoll
• die Systembedieneinheit ist integriert in die Gerätefront
• für eine Bedienung aus dem Wohnraum heraus ist eine zusätzliche Fernbedienung notwendig (Zubehör)

Gaseinstellung:

• das Gerät ist ab Werk für die Erdgasgruppe 2E (2H) auf Wobbe-Index 15 kWh/m³ und 20 mbar Anschlussdruck eingestellt und plombiert
• die Gasart kann von Erdgas E/H auf Erdgas L/LL direkt im Gerät umgestellt werden hierbei ist eine CO2- oder O2-Einstellung erforderlich (Installationsanleitung Seite 42)
• Flüssiggasbetrieb 3P über Flüssiggasumbauset (Zubehör) möglich

Technische Daten:

• Gasart: voreingestellt auf Erdgas 2E/H
• Nennwärmeleistung: 15,0 kW
• Jahreszeitbedingte Raumheizungsenergieeffizienz: 94 %
• Schallleistungspegel in Innenräumen: 45 dB
• Jahreszeitbedingte Raumheizungsenergieeffizienz: A
• Energieeffizienzklassen-Spektrum: A+++ -> D
• Nennwärmeleistung bei 80/60 °C min.: 2,2 kW
• Nennwärmeleistung bei 80/60 °C max.: 15,0 kW
• Nennwärmeleistung bei 50/30 °C min.: 5,1 kW
• Nennwärmeleistung bei 50/30 °C max.: 15,8 kW
• Nennwärmebelastung Heizung min.: 2,3 kW
• Nennwärmebelastung Heizung max.: 15,3 kW
• Volumen Ausdehnungsgefäß: 12 Liter
• Elektrische Spannung: 230 V AC
• Frequenz: 50 Hz
• Leistungsaufnahme Stand-by max.: 3,8 W
• Leistungsaufnahme Heizung max.: 102 W
• Leistungsaufnahme max.: 102 W
• Schutzart: IP4XD
• Energie-Effizienz-Index (EEI) Heizungspumpe: 0,2
• EMV-Grenzwertklasse: B
• Vorlauftemperatur max.: 86 °C
• Zulässiger Betriebsdruck (PMS) Heizung max.: 3 bar
• Heizwassermenge: 7 Liter
• Kondensatmenge (TR = 30 °C) max.: 1,7 l/h
• Abgasanschluss konzentrisch: 80/125 mm (Adapterstück auf DN60/100 erhältlich)
• Installationstyp / Abgassystem: B23, B23P, B33, B53, C13x, C33x, C43x, C53x, C63x, C83x, C93x, C13, C33, C43, C53, C63, C83, C93; C(10)3x, C(11)3x, C(13)3x, C(14)3x
• Gerätekategorie (Gasart): ll2ELL3P
• CE-Kennzeichen: CE-0085DM0360
• Zulässige Umgebungstemperatur kurzfristig/langfristig: 0 - 40 °C

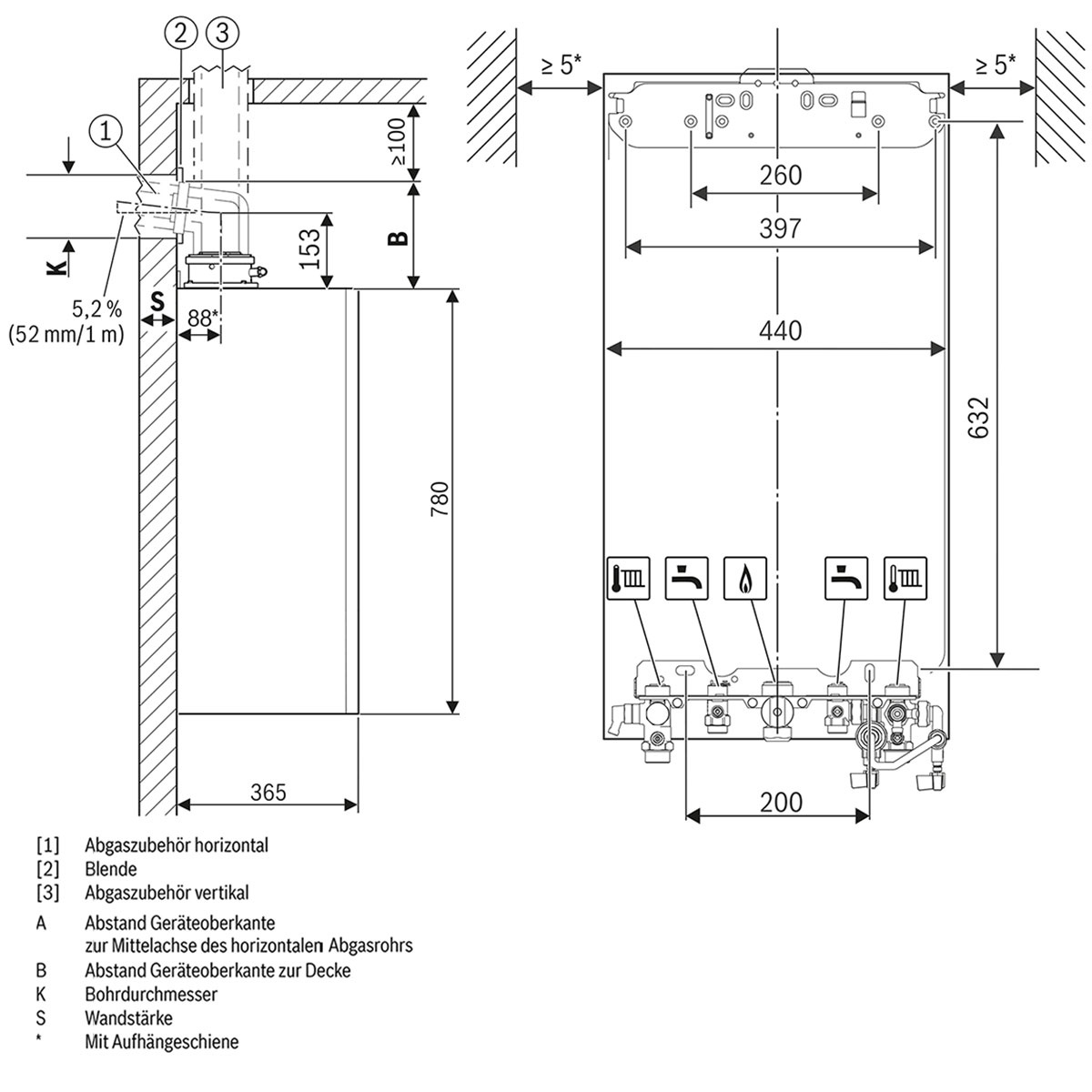

• Installationshöhe max.: 799 mm
• Tiefe: 365 mm
• Breite: 440 mm
• Höhe: 780 mm
• Gewicht: 34 kg
• Typ: GB172i.2-15 W H
• Serie: Logamax Plus

Trichtersiphon:

• Siphon mit Rosette
• Anschluss 1" Zoll

Wartungshahn-Set:

• Wartungshähne 2 Stück
• zur Aufputzmontage als Durchgangsform
• aus Messing vernickelt
• Anschlussgewinde oben und unten DN20 G3/4" Zoll Innengewinde
• Vierkant zur Absperrung des Heizungssystems mittels Schraubenschlüssel SW14
• Entleerungsschraube für Heizkesselseite

Gashahn:

• Durchgangsform
• zur Aufputzmontage
• mit integriertem Brandschutzventil TAE nach TRGI
• vernickelt
• Anschluss DN15 1/2" Zoll
• Farbton des Griffes: Gelb

Montageanschlussplatte:

• zur Vorinstallation der Rohrleitungen
• Heizungsanschluss 3/4" Zoll
• Warmwasser- und Kaltwasseranschluss 1/2" Zoll
• Gasanschluss 1/2" Zoll
• mit Gasübergangsnippel 3/4" Zoll

Sensor-Set:

• zur elektrischen Anbindung aller gängigen Speichertypen zur Warmwasserbereitung an das Regelsystem Logamatic EMSplus, 4000 und 5000
• inkl. Warmwassertemperaturfühler Ø 6 mm NTC 10K  (Kabellänge 3 m) sowie Anschlussstecker
• Anschlussstecker für Warmwasserbereitung über Speicherladepumpe und Zirkulationspumpe
• zwei 1/4-Kreis-Blindsegmente und Spannfeder für Speicher mit Tauchhülsen (19,5 mm Innendurchmesser bzw. 3/4")

Ausdehnungsgefäß:

• Membran-Druckausdehnungsgefäß
• für geschlossene Heizungsanlagen nach EN12828
• bauseitiger Anbau in Verbindung mit AAS
• in geklemmter Ausführung
• ausgeführt nach DIN 4807
• gemäß Druckgeräterichtlinie 2014/18/EU
• Zulassung gemäß EU-Druckgeräterichtlinie 97/23/EG
• Systemanschluss mit Außengewinde
• außen Kunststoffbeschichtet
• Membran nicht tauschbar
• zulässige Betriebstemperatur max.: 120 °C
• zulässige Betriebstemperatur an der Membran max.: 70 °C
• Gasvordruck werksseitig: 1,5 bar
• Betriebsüberdruck max.: 3 bar
• Nennvolumen: 35 Liter
• Farbton: Weiß
• Typ: BU-H
• Serie: Logafix

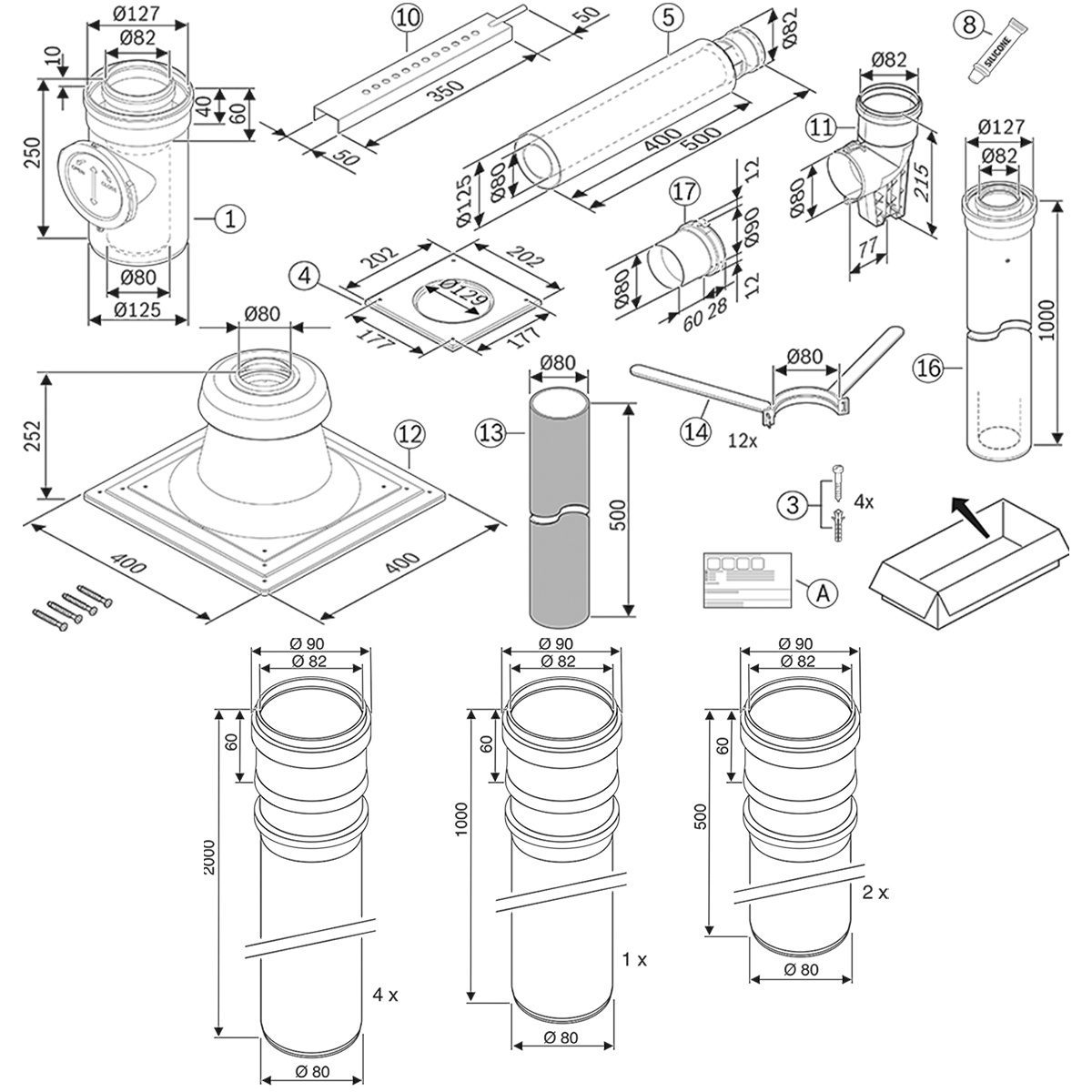

Grundbausatz:

• Grundbausatz Schacht DN80/125
• mit Schachtabdeckung aus Kunststoff
• für Wärmeerzeuger mit KAS nach hinten
• 1 x konzentrisches Rohr mit Prüföffnung
• 1 x konzentrisches Rohr 950 mm
• 1 x Abdeckblende 200 x 200 mm in Weiß
• 1 x konzentrisches Mauerdurchführung
• 1 x Stützbogen mit Auflageschiene
• 6 x Abstandshalter
• 1 x Kaminkopfabdeckung aus Kunststoff in Schwarz
• 1 x UV stabiles Endrohr 500 mm
• 1 x Zertifizierungsaufkleber
• 1 x Montageanleitung
• 1 x Tube Gleitmittel
• Material: Kunststoff pp / Metall lackiert
• Abgastemperatur max.: 120 °C
• Max. 5000 Pa

Abgasrohr-Set:

• Abgasrohre DN80
• 4 x Rohr DN80 1950 mm
• 1 x Rohr DN80 950 mm
• 2 x Rohr DN80 450 mm
• Effektivlänge ca. 9,65 m
• Material: Kunststoff pp
• Abgastemperatur max.: 120 °C
• Max. 5000 Pa
