Buderus Solar-Paket GB172i.2 Gas-Brennwerttherme 15kW Erdgas 2E inkl. BC400 Speicher u. 10m Schacht

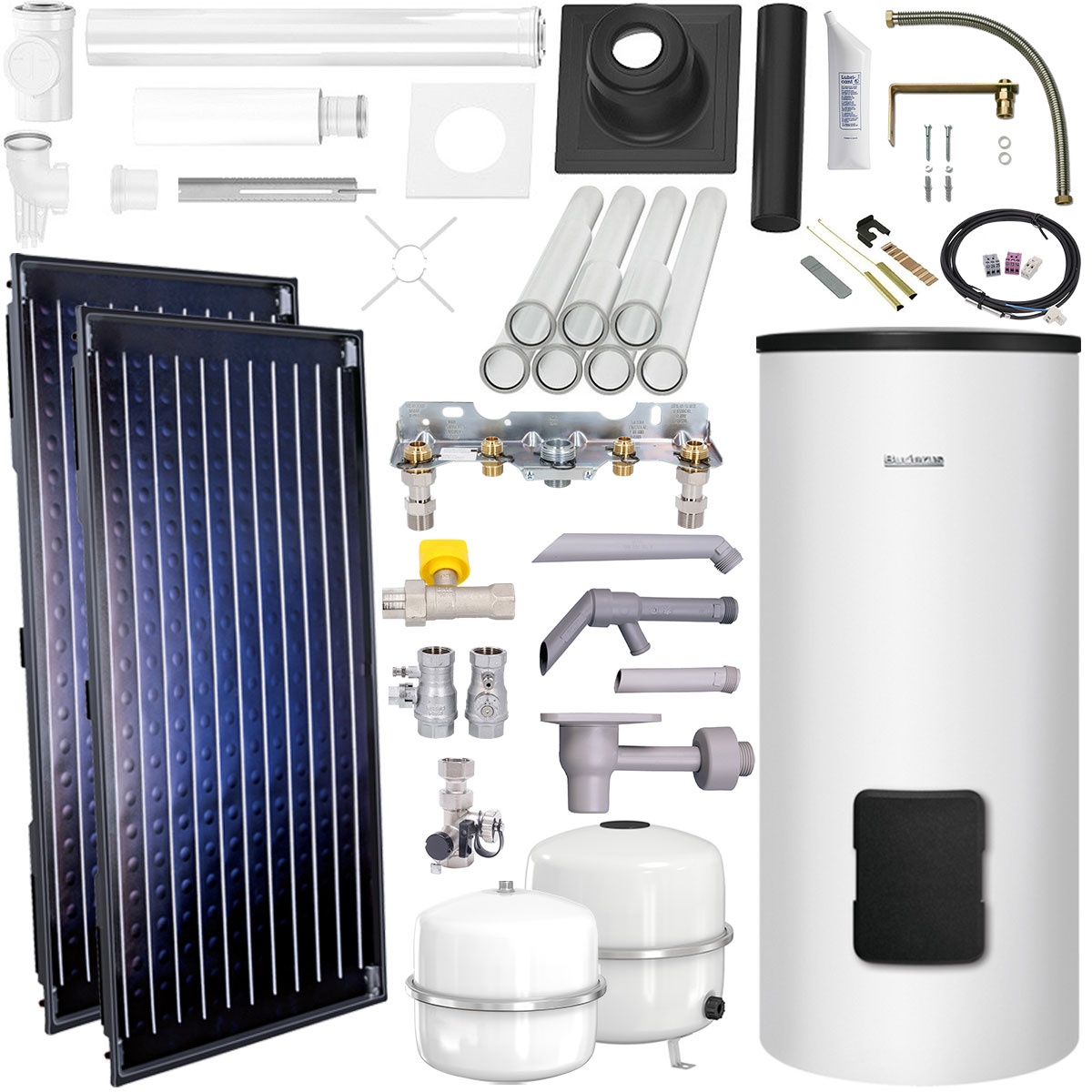

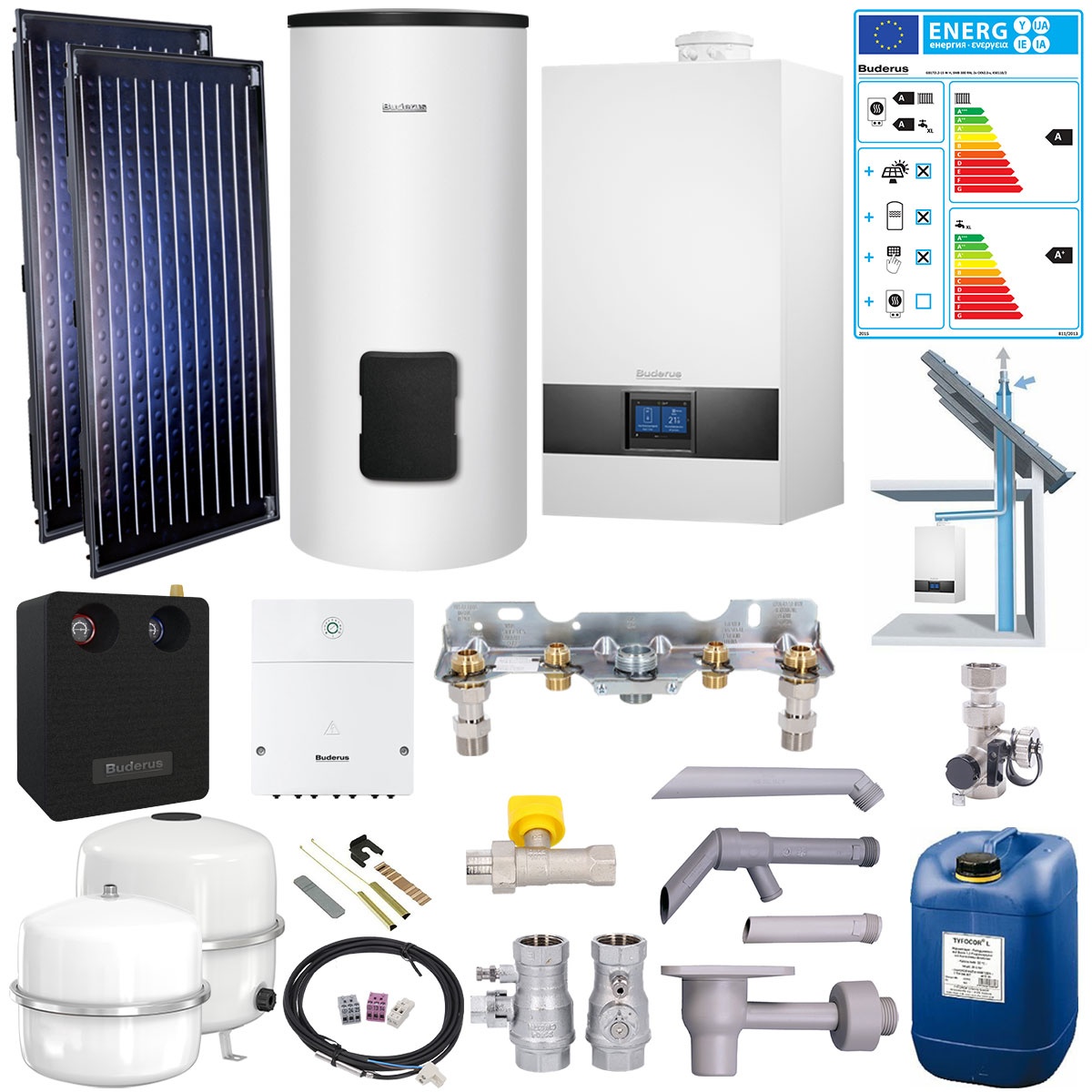

Lieferumfang:

• 1 x Buderus Logamax Plus Gasbrennwerttherme GB172i.2-15  W H
• 1 x Buderus Systembedieneinheit Logamatic BC400 inkl. Außentemperaturfühler
• 1 x Buderus Logalux Warmwasserspeicher 300 Liter
• 1 x Buderus Wartungshahn Set 3/4" Aufputz
• 1 x Buderus Gashahn 1/2" Durchgangsform mit Brandschutzventil TAE
• 1 x Buderus IW-MV-1 Montageanschlussplatte
• 1 x Buderus Sensor-Set
• 1 x Buderus Logafix Ausdehnungsgefäß 35 Liter
• 1 x Buderus Logafix Kappenventil MS 3/4" x 3/4"
• 1 x Buderus Trichtersiphon Nr. 432
• 1 x Buderus Grundbausatz GA-K
• 1 x Buderus Abgasrohr-Set 10 m
• 2 x Buderus Flachkollektor CKN 2.0-s
• 1 x Buderus Anschlusssatz für Flachkollektor Aufdach
• 1 x Buderus Grundmontageset WMT1 für Flachkollektor
• 1 x Buderus Erweiterungsset WMT2 für Flachkollektor
• 1 x Buderus Dachanbindung für Flachkollektor
• 1 x Buderus Wärmeträgerfluid 20 Liter
• 1 x Buderus Solarstation Logasol KS0110/2
• 1 x Buderus Solarmodul SM100
• 1 x Buderus Logafix Ausdehnungsgefäß Solar BU-S 18 Liter
• 1 x Buderus Ausdehnungs-Anschluss-Set AAS Solar

Hinweis:

• im Lieferumfang sind keine Solarleitungen enthalten, diese müssen separat bestellt werden

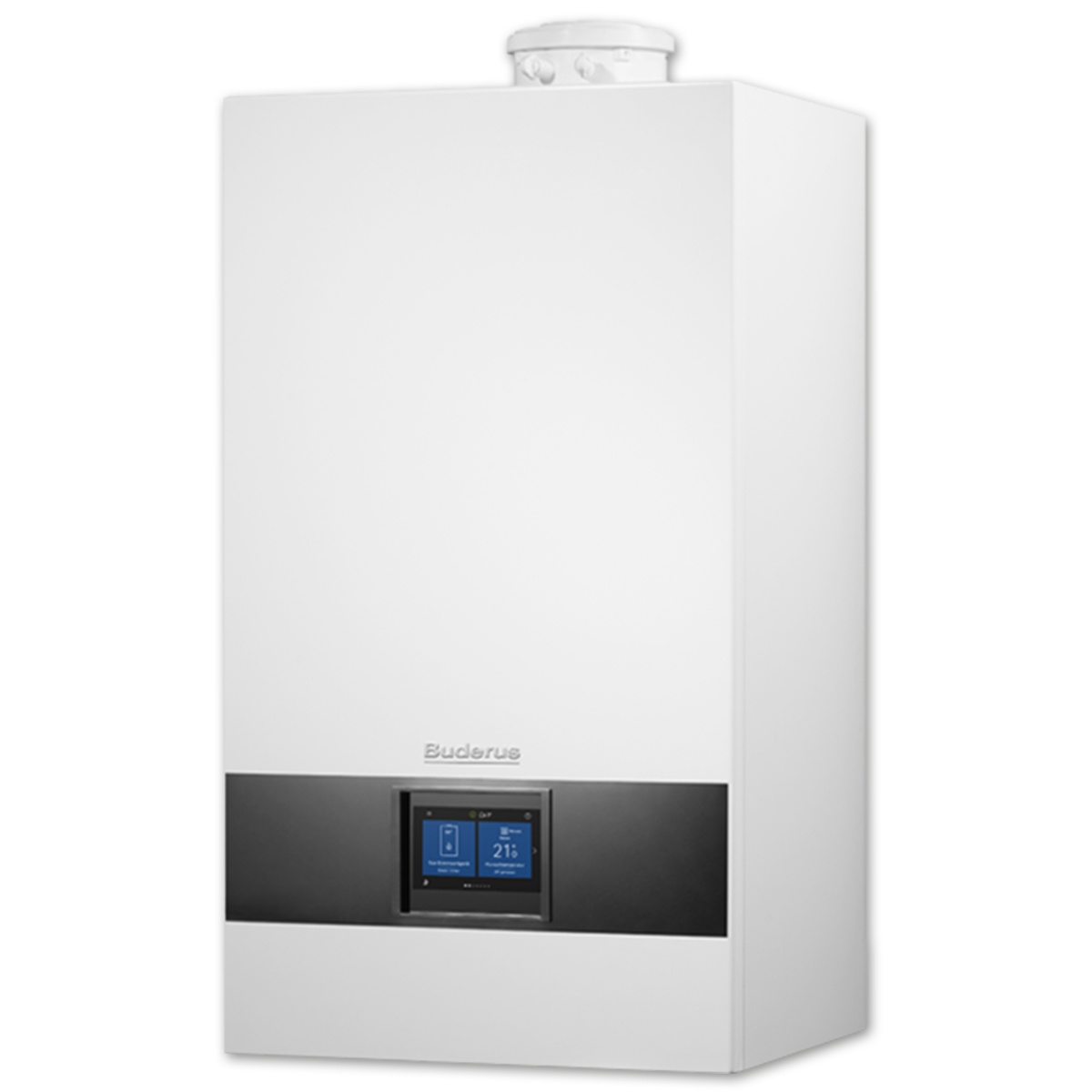

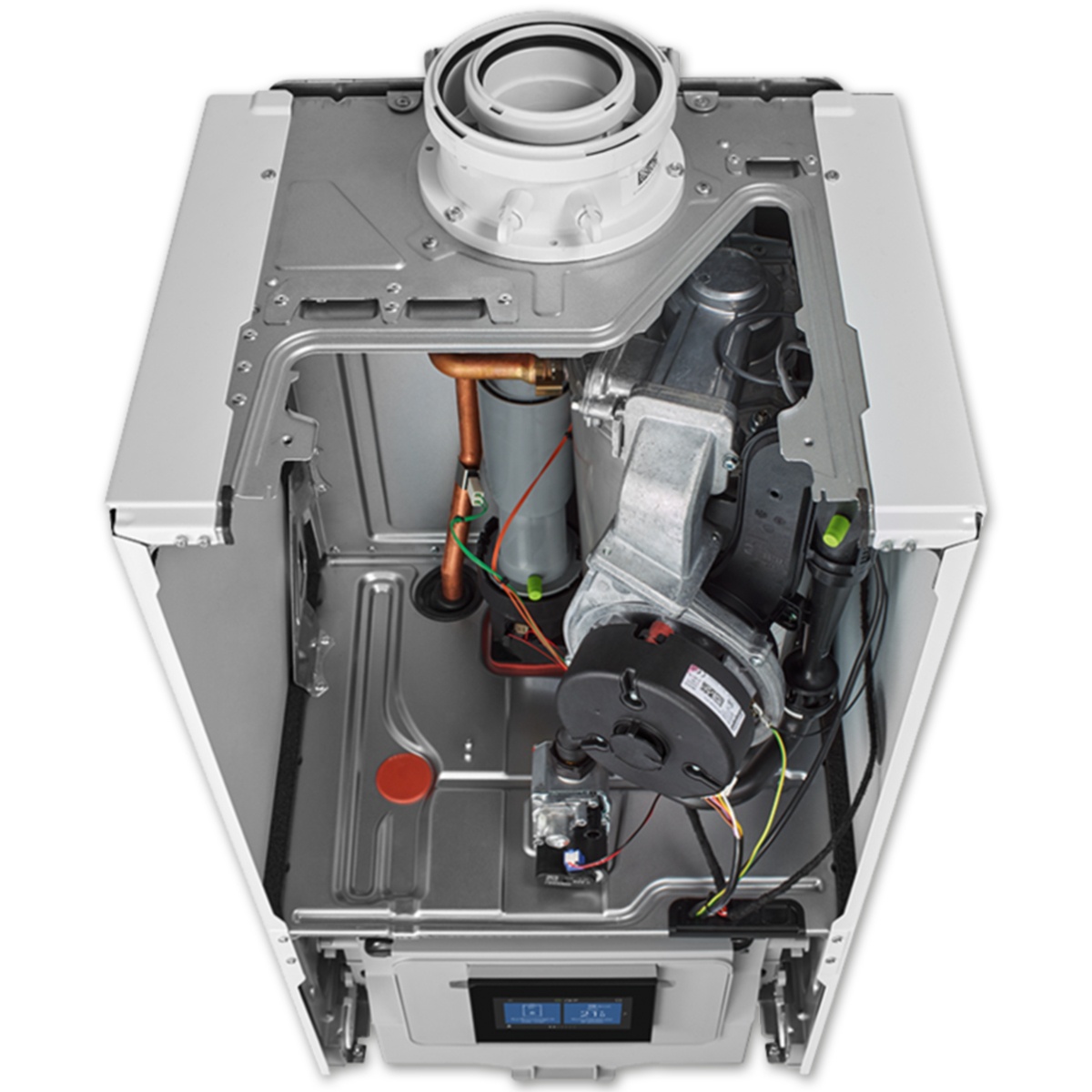

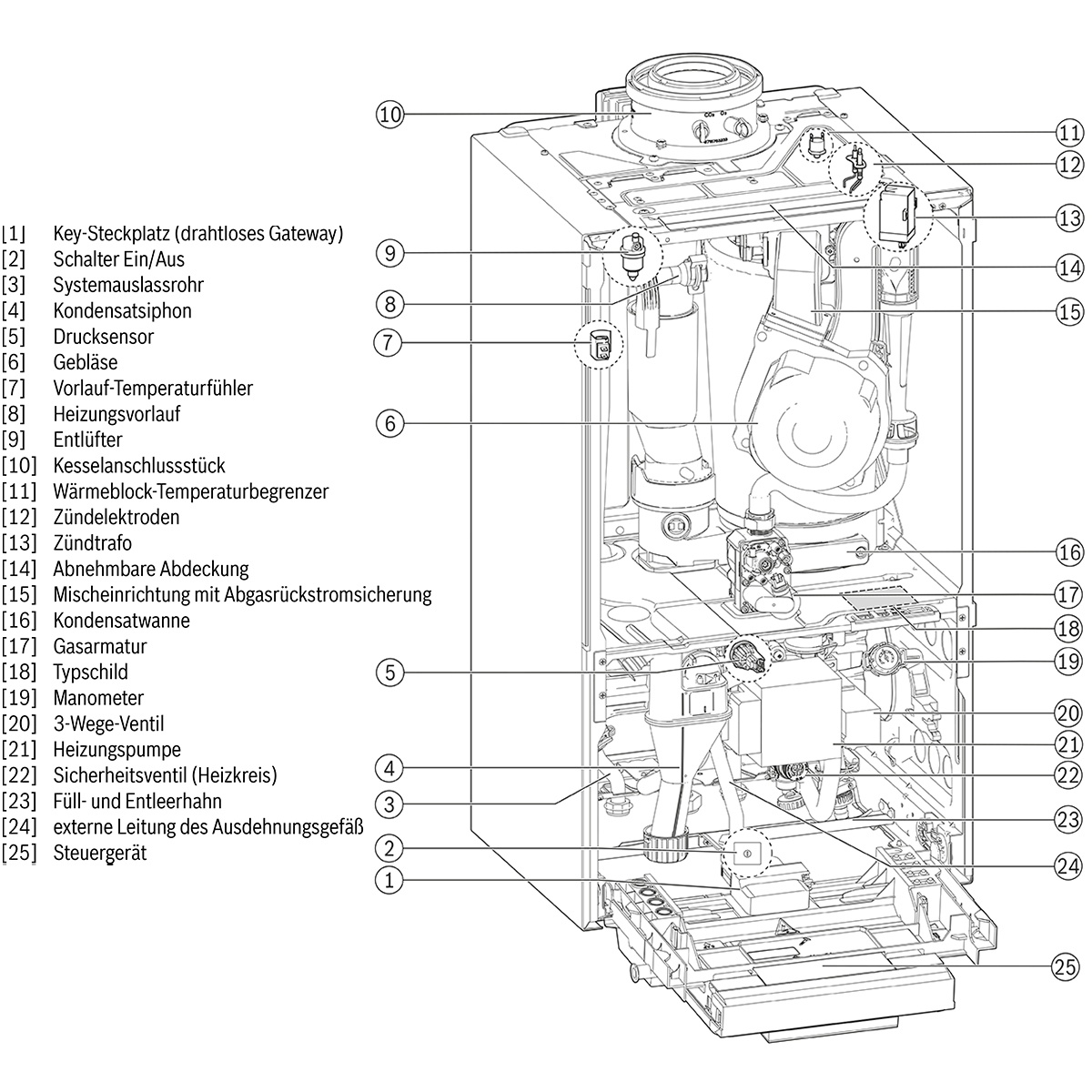

Gasbrennwerttherme:

• bestehend aus Gas-Brennwertgerät, Systembedieneinheit Logamatic BC400 (bereits integriert in die Gerätefront), Befestigungsplatte, Außentemperaturfühler, Schlauch-Sicherheitsventil und Druckschriftensatz zur Produktdokumentation
• für die Raumbeheizung und die Warmwasserbereitung in Kombination mit einem separaten Warmwasserspeicher
• zugelassen für die Verbrennung von Erdgas E/H und L/LL nach DVGW Arbeitsblatt G260 mit Wasserstoffbeimischung bis 20 Vol.-% H2
• Flüssiggasbetrieb 3P über Flüssiggasumbauset (Zubehör) möglich
• Brenner und modulierende Feuerung
• Aluminium-Guss-Wärmetauscher für ganzjährigen Kondensationsbetrieb
• modulierende Hocheffizienz-Umwälzpumpe zur Anpassung der Wassermenge in der Heizungsanlage und Stromeinsparung gegenüber herkömmlichen Pumpen
• einfache Anlagenhydrauliken ohne Überströmventil, da kein Mindestvolumenstrom erforderlich
• Niedrige CO- und NOx-Emissionen
• Umwälzpumpe für differenzdruckgeregelte Betriebsweise für gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage
• Umwälzpumpe mit leistungsgeregelter Betriebsweise bei Einsatz einer hydraulischen Weiche zur Vermeidung von Rücklauftemperaturanhebung
• geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635
• mit integrierter Abgas-Rückströmsicherung

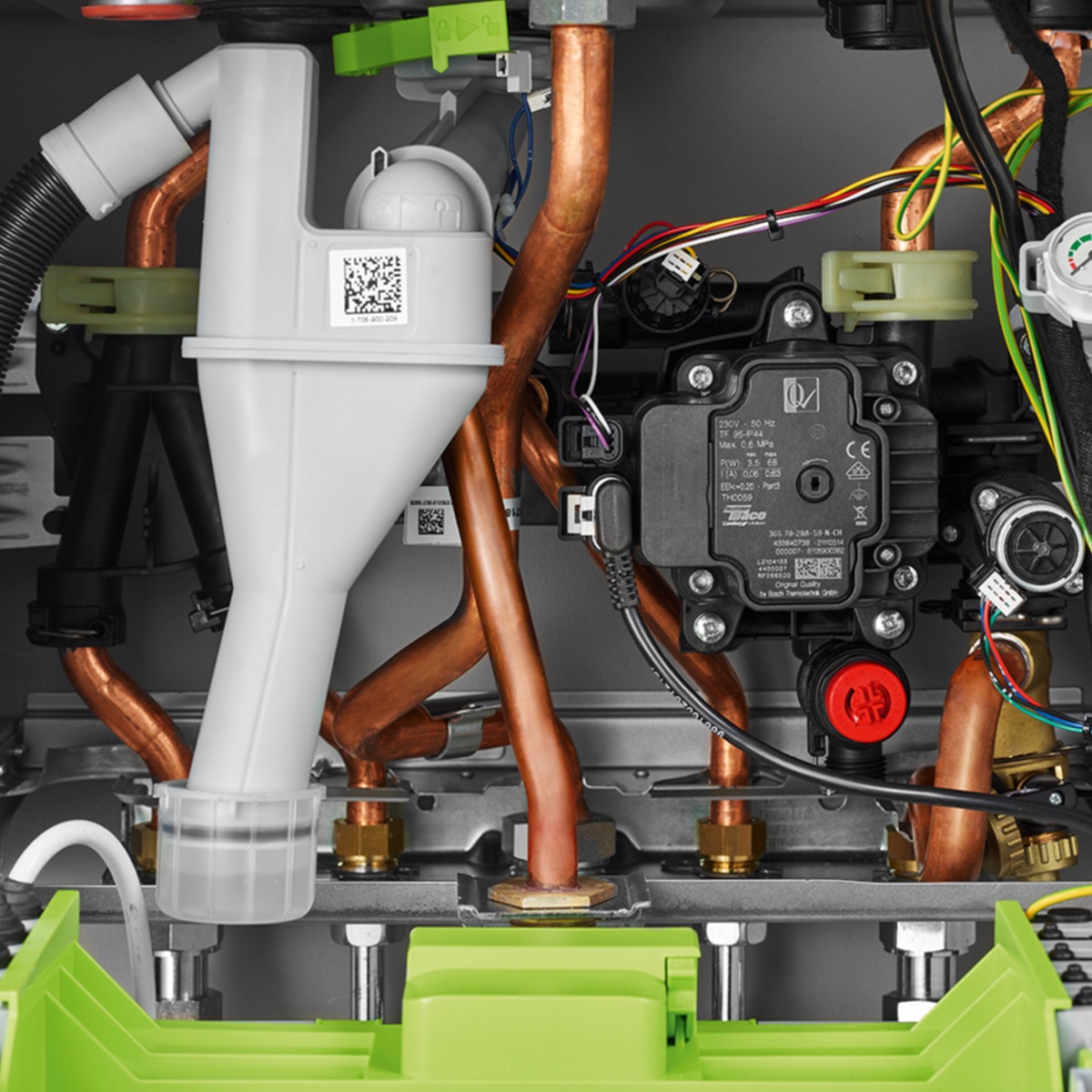

Serienmäßige Ausstattung:

• integrietes Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb
• KFE-Hahn und Manometer
• integrietes Kesselanschlussstück mit konzentrischem Anschluss 80/125 mm mit Messöffnungen
• automatischer Entlüfter
• Gerätehalterung
• Zündelektrode
• Ionisationselektrode
• elektrische Anschlussmöglichkeit einer Zirkulationspumpe oder Heizkreispumpe nach der hydraulischen Weiche
• Speicherladepumpe oder externes 3-Wege-Ventil 230 Volt
• elektrischer Anschluss für automatische Nachfüllung (Zubehör notwendig)
• externe Verriegelung (z.B. Temperaturwächter für die Fußbodenheizung)
• Potentialfreie Wärmeanfrage
• 230 Volt Ausgangsspannung für Module

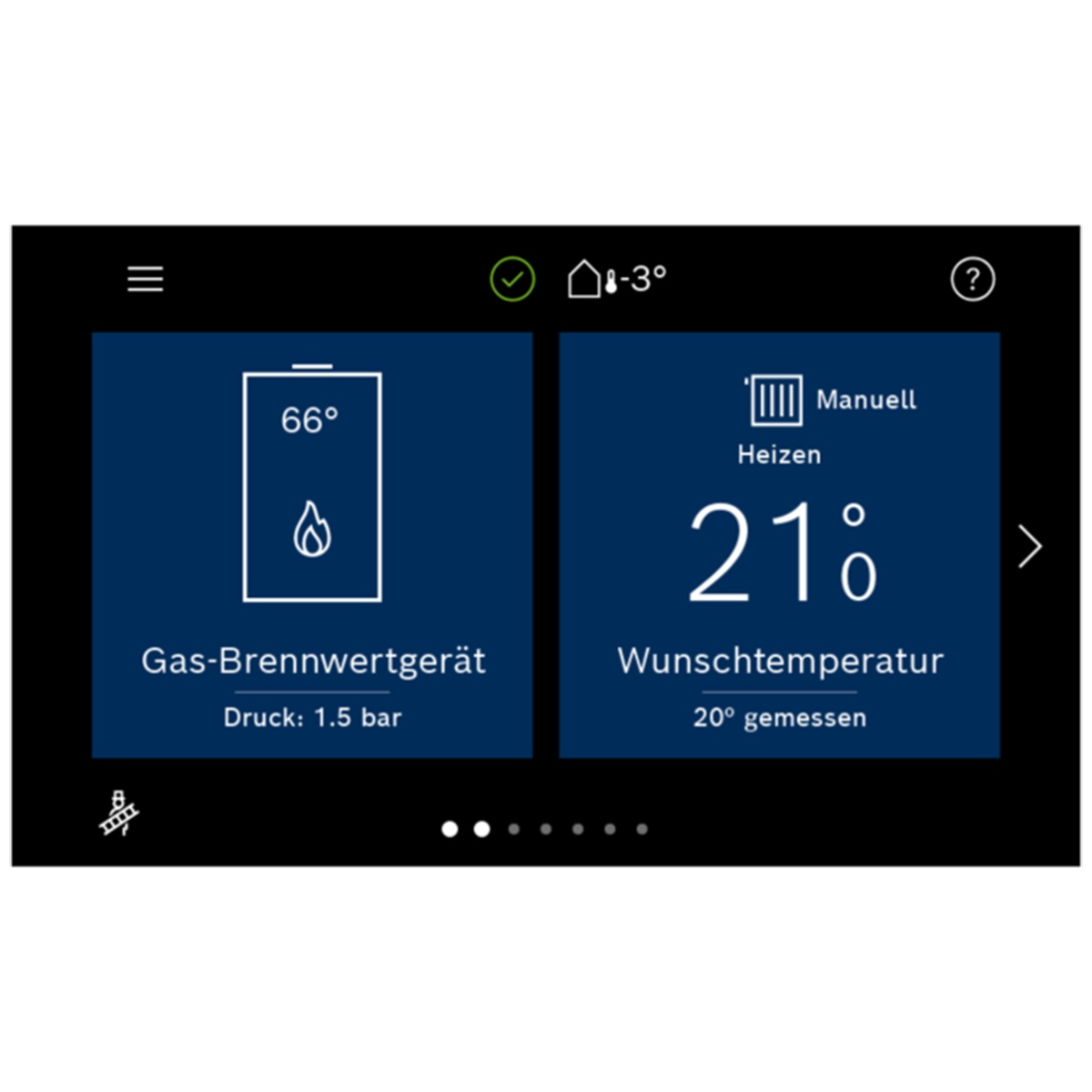

Systembedieneinheit:

• Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus
• zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis, Warmwasser, solar, Frischwasserstation, Lüftung
• hinterleuchtetes Farb-Volltouchdisplay 5 Zoll
• die Systembedieneinheit ist integriert in die Gerätefront
• für eine Bedienung aus dem Wohnraum heraus ist eine zusätzliche Fernbedienung notwendig (Zubehör)

Gaseinstellung:

• das Gerät ist ab Werk für die Erdgasgruppe 2E (2H) auf Wobbe-Index 15 kWh/m³ und 20 mbar Anschlussdruck eingestellt und plombiert
• die Gasart kann von Erdgas E/H auf Erdgas L/LL direkt im Gerät umgestellt werden hierbei ist eine CO2- oder O2-Einstellung erforderlich (Installationsanleitung Seite 42)
• Flüssiggasbetrieb 3P über Flüssiggasumbauset (Zubehör) möglich

Technische Daten:

• Gasart: voreingestellt auf Erdgas 2E/H
• Nennwärmeleistung: 15,0 kW
• Jahreszeitbedingte Raumheizungsenergieeffizienz: 94 %
• Schallleistungspegel in Innenräumen: 45 dB
• Jahreszeitbedingte Raumheizungsenergieeffizienz: A
• Energieeffizienzklassen-Spektrum: A+++ -> D
• Nennwärmeleistung bei 80/60 °C min.: 2,2 kW
• Nennwärmeleistung bei 80/60 °C max.: 15,0 kW
• Nennwärmeleistung bei 50/30 °C min.: 5,1 kW
• Nennwärmeleistung bei 50/30 °C max.: 15,8 kW
• Nennwärmebelastung Heizung min.: 2,3 kW
• Nennwärmebelastung Heizung max.: 15,3 kW
• Volumen Ausdehnungsgefäß: 12 Liter
• Elektrische Spannung: 230 V AC
• Frequenz: 50 Hz
• Leistungsaufnahme Stand-by max.: 3,8 W
• Leistungsaufnahme Heizung max.: 102 W
• Leistungsaufnahme max.: 102 W
• Schutzart: IP4XD
• Energie-Effizienz-Index (EEI) Heizungspumpe: 0,2
• EMV-Grenzwertklasse: B
• Vorlauftemperatur max.: 86 °C
• Zulässiger Betriebsdruck (PMS) Heizung max.: 3 bar
• Heizwassermenge: 7 Liter
• Kondensatmenge (TR = 30 °C) max.: 1,7 l/h
• Abgasanschluss konzentrisch: 80/125 mm (Adapterstück auf DN60/100 erhältlich)
• Installationstyp / Abgassystem: B23, B23P, B33, B53, C13x, C33x, C43x, C53x, C63x, C83x, C93x, C13, C33, C43, C53, C63, C83, C93; C(10)3x, C(11)3x, C(13)3x, C(14)3x
• Gerätekategorie (Gasart): ll2ELL3P
• CE-Kennzeichen: CE-0085DM0360
• Zulässige Umgebungstemperatur kurzfristig/langfristig: 0 - 40 °C

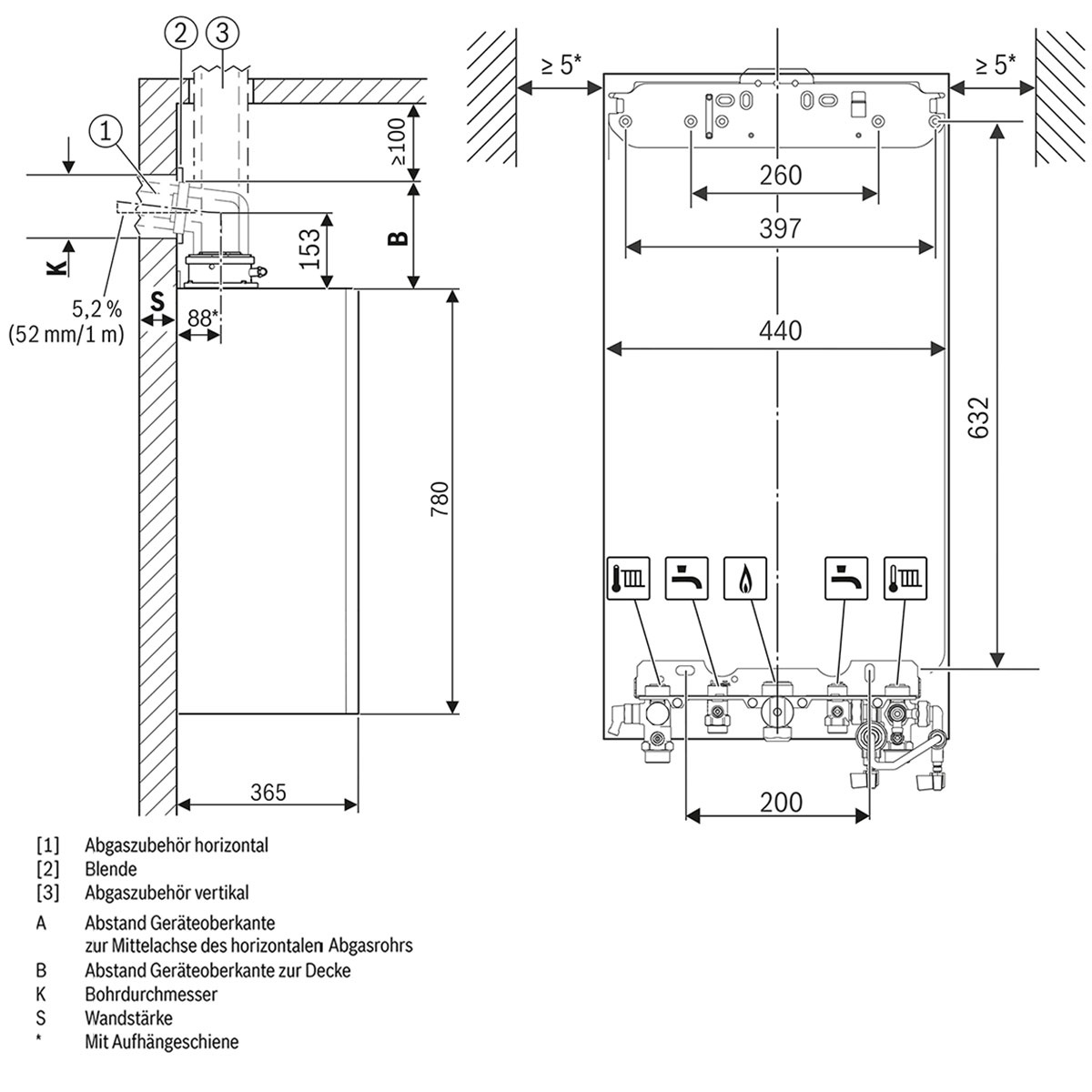

• Installationshöhe max.: 799 mm
• Tiefe: 365 mm
• Breite: 440 mm
• Höhe: 780 mm
• Gewicht: 34 kg
• Typ: GB172i.2-15 W H
• Serie: Logamax Plus

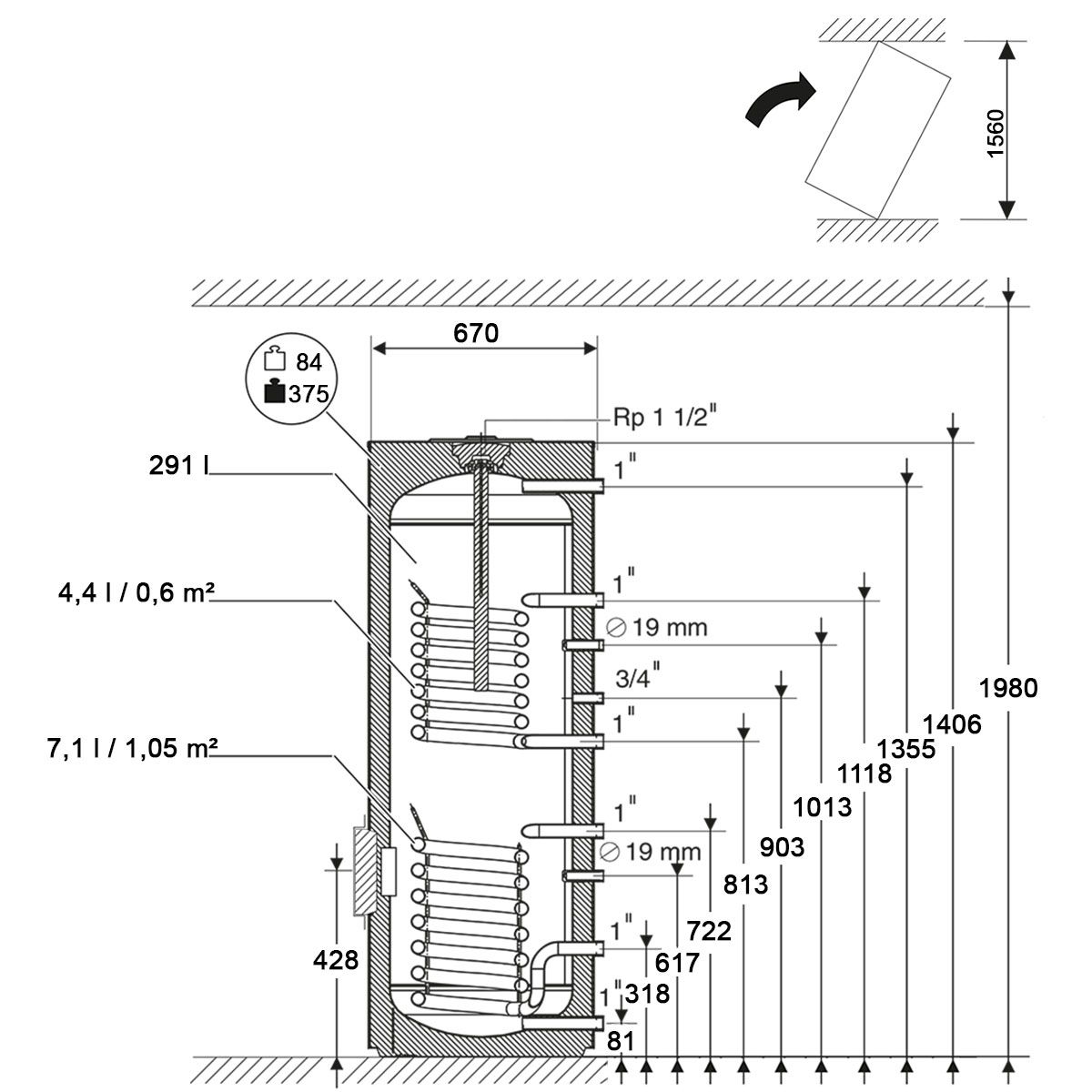

Warmwasserspeicher:

• in stehender zylindrischer Stahlblechausführung
• mit 2 eingeschweißten Heizschlangen und  2 Fühlertauchhülsen
• groß dimensionierte Reinigungsöffnung vorne
• höhenverstellbare Aufstellfüße
• alle warmwasserberührten Speicherinnenflächen mit Buderus-Thermoglasur Duoclean plus
• korrosionsbeständig nach DIN 4753-3
• Vervollständigung des kathodischen Korrosionsschutzes mit Magnesiumanode
• Wärmeschutz aus 50 mm Polyurethan Hartschaum, werkseitig geschäumt mit Folienmantel

Technische Daten:

• Speichernenninhalt: 300 Liter
• Speicherinhalt: 291 Liter
• Leist.-Kennzahl bei 60 °C: 1,5
• Dauerleistung: 20,2 kW (bei Vorlauftemperatur 80 °C und Speichertemperatur 45 °C)
• Heizwasserbedarf: 2,6 m3/h
• Druckverlust: 90 mbar
• Wärmetauscherfläche oben: 0,6 m²
• Wärmetauscherfläche unten: 1,05 m²
• Wärmetauscherinhalt oben: 4,4 Liter
• Wärmetauscherinhalt unten: 7,1 Liter
• Betriebstemperatur max. warmwasserseitig: 95 °C
• Betriebstemperatur max. heizwasserseitig: 110 °C
• Betriebsüberdruck max. warmwasserseitig: 10 bar
• Betriebsüberdruck max. heizwasserseitig: 16 bar
• Bereitschaftswärmeaufwand nach EN 12897: 2 kWh/24h
• Warmhalteverlust: 80 W
• Energieeffizienzklasse: C
• Durchmesser Ø: 670 mm
• Höhe: 1406 mm
• Gewicht: 84 kg
• Farbton: Weiß
• Serie: Logalux SMB 300 RW

Trichtersiphon:

• Siphon mit Rosette
• Anschluss 1" Zoll

Wartungshahn-Set:

• Wartungshähne 2 Stück
• zur Aufputzmontage als Durchgangsform
• aus Messing vernickelt
• Anschlussgewinde oben und unten DN20 G3/4" Zoll Innengewinde
• Vierkant zur Absperrung des Heizungssystems mittels Schraubenschlüssel SW14
• Entleerungsschraube für Heizkesselseite

Gashahn:

• Durchgangsform
• zur Aufputzmontage
• mit integriertem Brandschutzventil TAE nach TRGI
• vernickelt
• Anschluss DN15 1/2" Zoll
• Farbton des Griffes: Gelb

Montageanschlussplatte:

• zur Vorinstallation der Rohrleitungen
• Heizungsanschluss 3/4" Zoll
• Warmwasser- und Kaltwasseranschluss 1/2" Zoll
• Gasanschluss 1/2" Zoll
• mit Gasübergangsnippel 3/4" Zoll

Sensor-Set:

• zur elektrischen Anbindung aller gängigen Speichertypen zur Warmwasserbereitung an das Regelsystem Logamatic EMSplus, 4000 und 5000
• inkl. Warmwassertemperaturfühler Ø 6 mm NTC 10K  (Kabellänge 3 m) sowie Anschlussstecker
• Anschlussstecker für Warmwasserbereitung über Speicherladepumpe und Zirkulationspumpe
• zwei 1/4-Kreis-Blindsegmente und Spannfeder für Speicher mit Tauchhülsen (19,5 mm Innendurchmesser bzw. 3/4")

Ausdehnungsgefäß:

• Membran-Druckausdehnungsgefäß
• für geschlossene Heizungsanlagen nach EN12828
• bauseitiger Anbau in Verbindung mit AAS
• in geklemmter Ausführung
• ausgeführt nach DIN 4807
• gemäß Druckgeräterichtlinie 2014/18/EU
• Zulassung gemäß EU-Druckgeräterichtlinie 97/23/EG
• Systemanschluss mit Außengewinde
• außen Kunststoffbeschichtet
• Membran nicht tauschbar
• zulässige Betriebstemperatur max.: 120 °C
• zulässige Betriebstemperatur an der Membran max.: 70 °C
• Gasvordruck werksseitig: 1,5 bar
• Betriebsüberdruck max.: 3 bar
• Nennvolumen: 35 Liter
• Farbton: Weiß
• Typ: BU-H
• Serie: Logafix

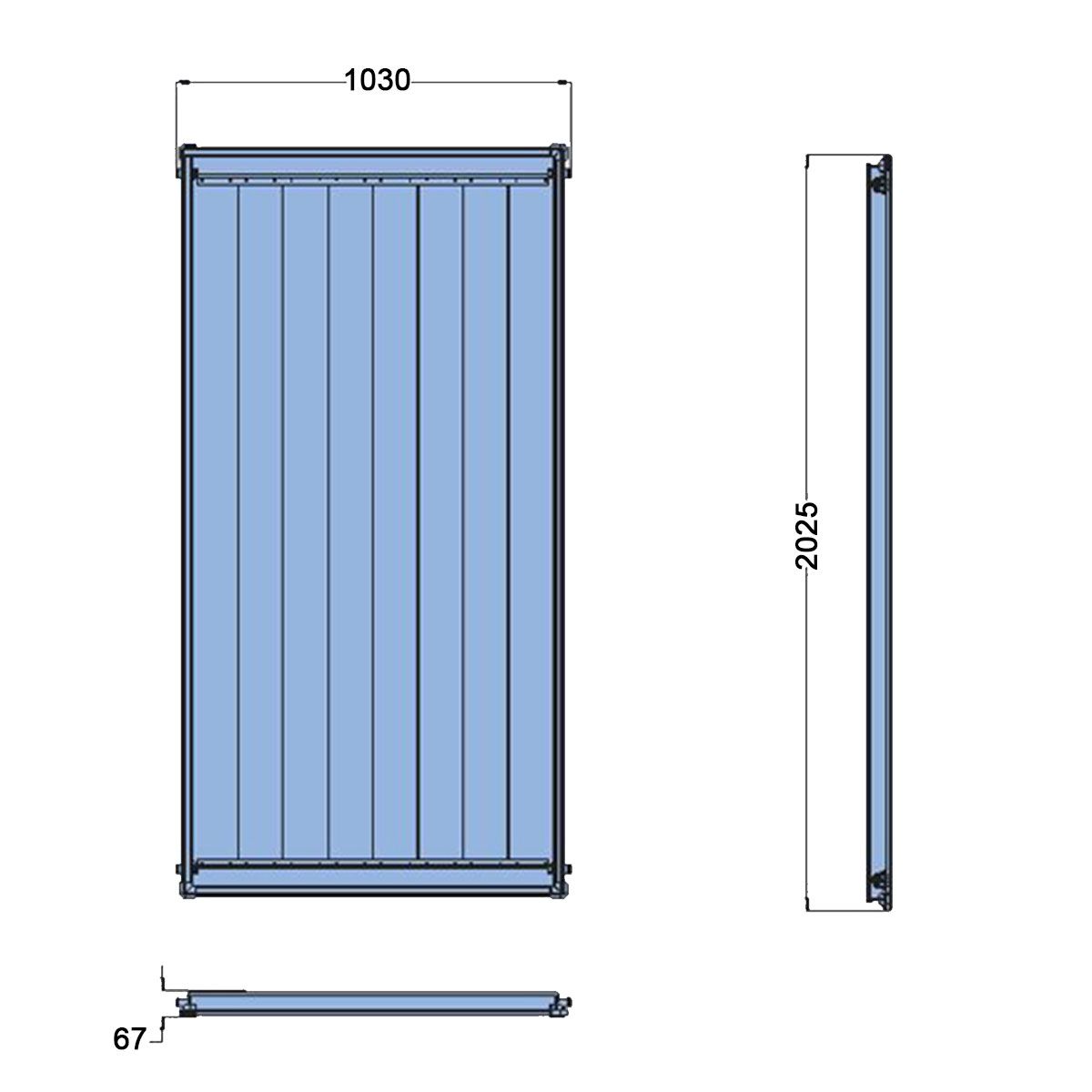

Flachkollektor:

• mit CE-Kennzeichnung
• senkrechte Bauart für Aufdachmontage
• hochselektiv beschichteter Vollflächen-Aluminiumabsorber
• Abdeckung aus eisenarmem Solarsicherheitsglas
• geringes Gewicht durch robusten Kollektorrahmen aus Aluminium
• rückseitige Dämmung aus Mineralwolle
• 4x Anschlüsse für montagefreundliche Steckverbindungstechnik mit gewebeverstärktem Solarschlauch
• 2x Schlauchverbinder und Federbandschellen

Technische Daten:

• Bruttofläche: 2,09 m²
• Aperturfläche: 1,94 m²
• Absorberinhalt: 0,8 Liter
• Betriebsüberdruck max.: 6 bar
• Kollektorwirkungsgrad: 58 %
• Höhe: 2026 mm
• Breite: 1032 mm
• Tiefe: 67 mm
• Gewicht (netto): 30 kg
• Serie: CKN 2.0-s

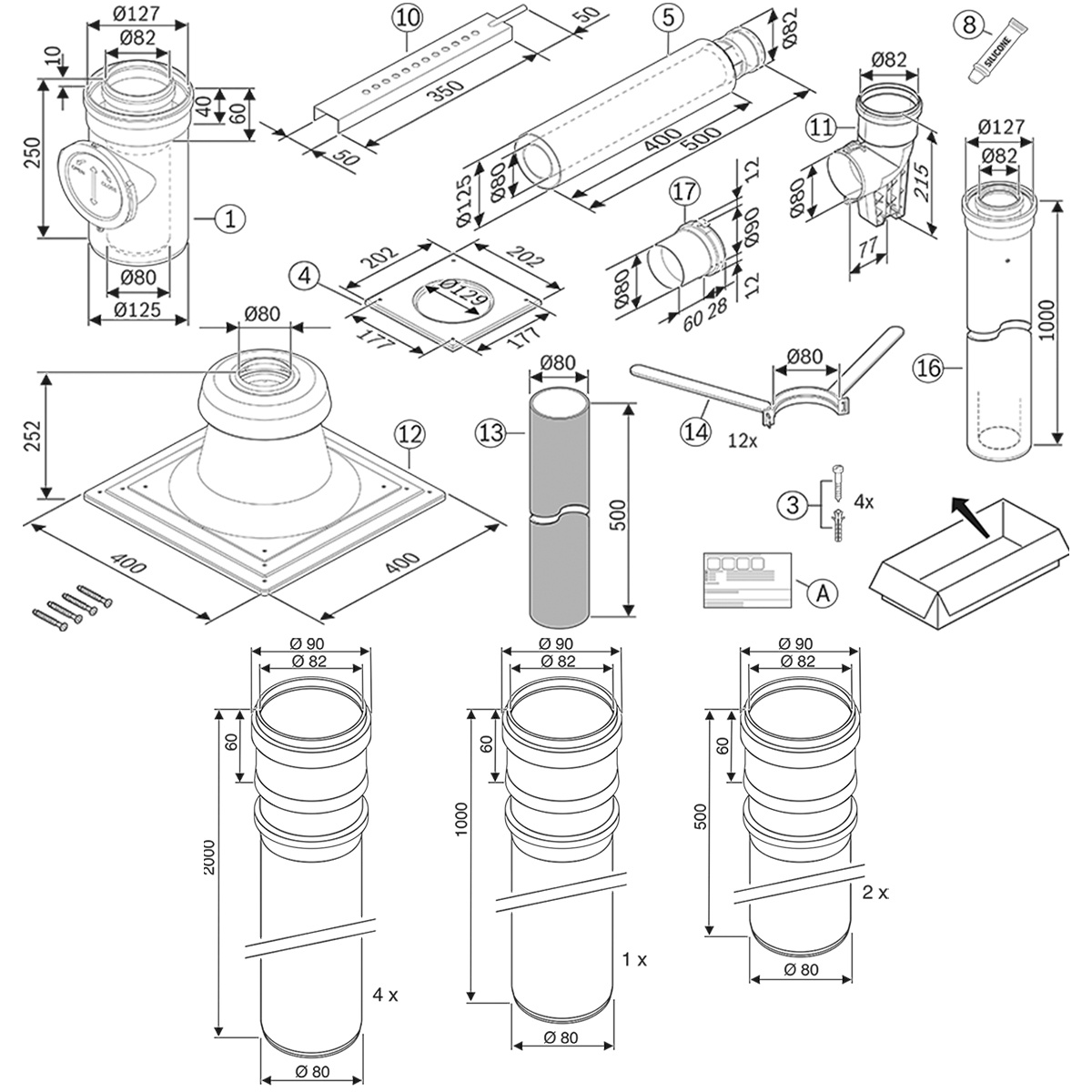

Grundbausatz:

• Grundbausatz Schacht DN80/125
• mit Schachtabdeckung aus Kunststoff
• für Wärmeerzeuger mit KAS nach hinten
• 1 x konzentrisches Rohr mit Prüföffnung
• 1 x konzentrisches Rohr 950 mm
• 1 x Abdeckblende 200 x 200 mm in Weiß
• 1 x konzentrisches Mauerdurchführung
• 1 x Stützbogen mit Auflageschiene
• 6 x Abstandshalter
• 1 x Kaminkopfabdeckung aus Kunststoff in Schwarz
• 1 x UV stabiles Endrohr 500 mm
• 1 x Zertifizierungsaufkleber
• 1 x Montageanleitung
• 1 x Tube Gleitmittel
• Material: Kunststoff pp / Metall lackiert
• Abgastemperatur max.: 120 °C
• Max. 5000 Pa

Abgasrohr-Set:

• Abgasrohre DN80
• 4 x Rohr DN80 1950 mm
• 1 x Rohr DN80 950 mm
• 2 x Rohr DN80 450 mm
• Effektivlänge ca. 9,65 m
• Material: Kunststoff pp
• Abgastemperatur max.: 120 °C
• Max. 5000 Pa

Solarstation:

• Zweistrang-Solarstation mit Hocheffizienzpumpe
• mit Wärmedämmung
• Hocheffizienzpumpe
• integriertem Luftabscheider
• Durchflussmengenbegrenzer
• Sicherheitsventil 6 bar mit Manometer
• Absperrungen für Vor- und Rücklauf mit Thermometer und Schwerkraftbremse
• Klemmringverschraubungen 22 mm
• Reduzierungen für Anschluss von 15 mm Kupferrohr
• einem Anschluss für Befüllstation und Ausdehnungsgefäß
• Technische Daten:
• Rohrdimension: 15/22 mm
• Einstellbereich Durchflussbegrenzer: 1-12 l/min
• Stromaufnahme der Pumpe max.: 0,44 A
• Breite: 284 mm
• Höhe: 353 mm
• Tiefe: 248 mm
• Gewicht: 7 kg
• Serie: Logasol KS0110/2

Solarmodul:

• für Solaranlagen zur Trinkwassererwärmung
• Einsatz im Regelsystem Logamatic EMS plus zur Wandmontage
• Komfortable Bedienung mit grafischer Hydraulikauswahl und -Anzeige über Bedieneinheit
• Solare Optimierung zur Ausnutzung Solarertrag bei Warmwasser
• 3 NTC-Fühlereingänge
• 1 Ausgang PWM/0-10V
• 2 Pumpenausgänge 230V
• 1 Eingang Wärmemengenzähler
• Serie: SM100

Anschlusssatz Aufdach:

• 2 x flexible Anschlussrohre für die Dachdurchführung
• inkl. Klemmringverschraubungen für 18 mm Kupferrohr
• 2 x Verschlusskappen

Grundmontageset:

• für den ersten Kollektor einer Reihe
• 2 x Aluminiumprofilschienen
• 4 x einseitigen Kollektorspannern
• 2 x Abrutschsicherungen
• 4 x Schraube für die Verbindung mit den Dachhaken

Erweiterungsset:

• pro weiterem Kollektor notwendig
• 2 x Aluminiumprofilschienen

Dachanbindung:

• 4 x verstellbare Dachhaken
• zur Montage eines Flachkollektor auf Dächern mit Pfannen-, Ziegel- oder Biberschwanzeindeckung

Wärmeträgerfluid:

• gebrauchsfähige geruchlose Wärmeträgerflüssigkeit farblos
• auf Basis von 1,2 Propylenglykol
• mit Korrosionsschutz-Inhibitoren
• geeignet für Solaranlagen mit Logasol SKN, SKT und SKS
• Eisflockenpunkt: ca. -25 °C
• Kälteschutz: ca. -28 °C
• Erstarrungstemperatur: ca. -31,6 °C
• Siedetemperatur: >100 °C
• Inhalt: 20 Liter
• Typ.: TYFOCOR L
• Hersteller: TYFOROP
• Marke: Buderus

Ausdehnungsgefäß Solar:

• für geschlossene Solaranlagen nach DIN 4807
• in geklemmter Ausführung
• Systemanschluss mit Außengewinde
• außen kunststoffbeschichtet
• Membran nicht tauschbar
• für Frostschutzmittel auf Glykolbasis bis 50 % geeignet
• gemäß Druckgeräterichtlinie 97/23/EG
• zulässige Betriebstemperatur max.: 120 °C
• zulässige Betriebstemperatur an der Membran max.: 110 °C
• Gasvordruck werksseitig: 2,5 bar
• Betriebsüberdruck max.: 6 bar
• Farbton: Weiß
• Typ: BU-S
• Serie: Logafix

Anschlussset AAS Solar:

• 1 x Edelstahl-Wellschlauch 600 mm DN20
• 1 x Absperrautomat 3/4" Zoll
• 1 x Wandhalter für MAG 18 bis 25 Liter
