Viessmann Vitodens 100-W Gas-Brennwerttherme 11 kW B1HF inkl. Regelung HMU-C Z020618
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10036313
- Herstellernummer: Z020618
Produktinformationen "Viessmann Vitodens 100-W Gas-Brennwerttherme 11 kW B1HF inkl. Regelung HMU-C Z020618"
Lieferumfang:
- 1 x Viessmann Vitodens 100-W Gasbrennwerttherme B1HF-11
- 1 x Viessmann Regelung HMU-C
- 1 x Viessmann technische Unterlagen Vitodens 100-W B1HF/B1KF
Beschreibung:
- Gasbrennwerttherme nach EN 15502 für Raumbeheizung und Trinkwassererwärmung in Verbindung mit separatem Speicher-Wassererwärmer
- für die Einzelbelegung
- Wandgerät mit Wärmetauscher
- für raumluftunabhängigen Betrieb oder für raumluftabhängigen Betrieb nach TRGI, CE-zertifiziert und bauartgeprüft
- für geschlossene Heizungsanlagen nach EN 12828
- zertifiziert für den Betrieb mit Erdgas mit einem Wasserstoffanteil von bis zu 20 %
- für Erd- und Flüssiggas nach EN 15502 geprüft und zugelassen
- geringe Takthäufigkeit auch bei geringer Wärmeabnahme durch Pausenzeitenoptimierung und großen Modulationsbereich von bis zu 1:10
- einfache Bedienung über 7-Segmente LED-Display und Touch Buttons

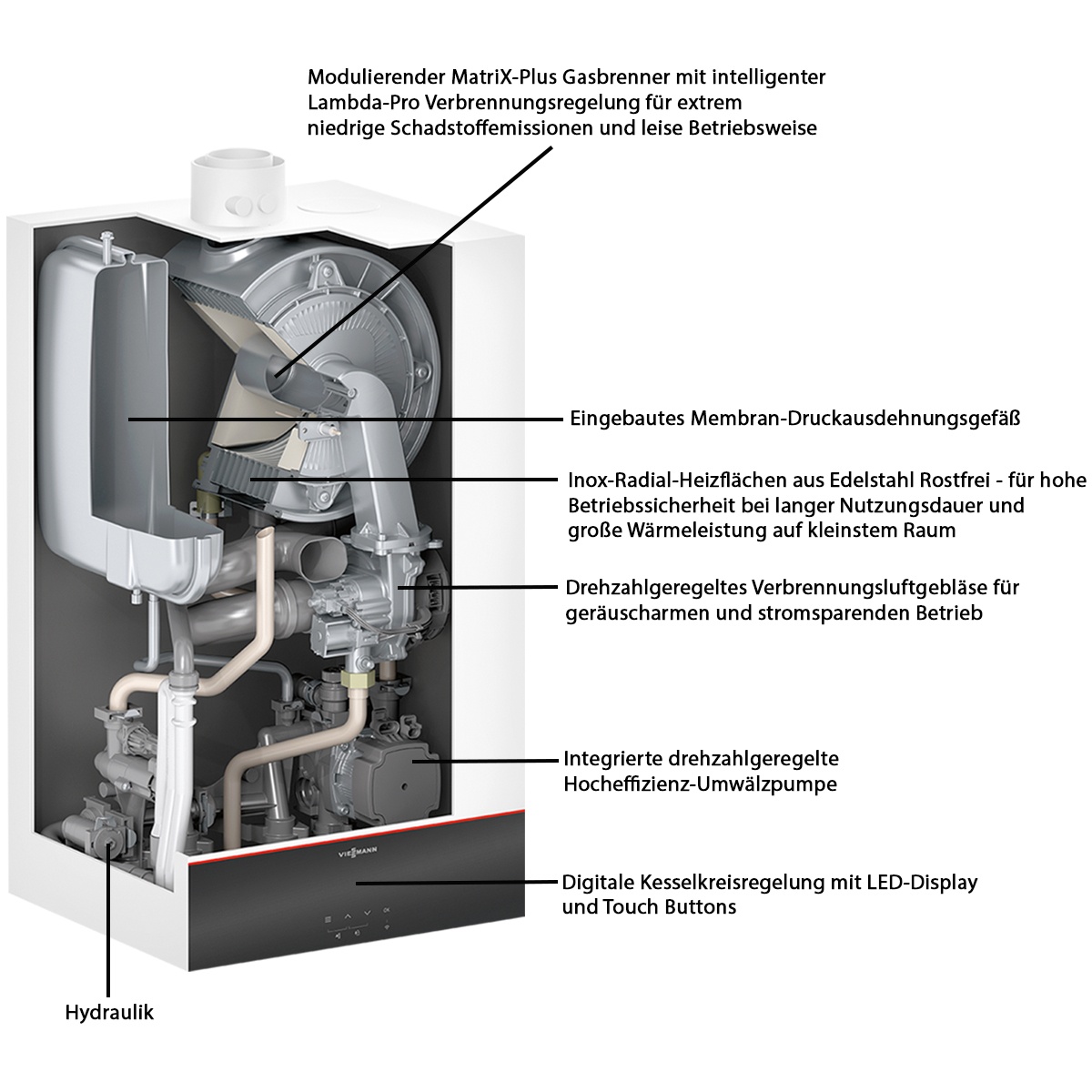

- komplette Wärmezelle bestehend aus Wärmetauscher mit Inox-Radial-Heizfläche aus Edelstahl
- eingebautes Ausdehnungsgefäß
- modulierender MatriX-Plus-Brenner mit Lambda Pro Verbrennungsregelung
- komplett mit drehzahlgeregeltes Gebläse
- Gaskombiregler
- Ionisations-Flammenüberwachung
- elektrische Hochspannungszündung
- Hydraulik mit eingebauter, drehzahlgeregelter Hocheffizienz-Umwälzpumpe
- automatischer Entlüfter
- Internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über Viessmann Apps.
- lokaler Zugriff für Service und Inbetriebnahme über Viessmann Apps (ohne aktive Internetverbindung)
- Kesselverkleidung aus Stahlblech, Epoxidharzbeschichtung in Vitopearlwhite
Kommunikationsmodul:
- im Gerät integriert
- kommunikationsfähig über PlusBus, WLAN und Low-Power-Funk
- Anschluss externes Betriebsprogramm mit Wirkung auf alle Heizkreise über Erweiterung als Zubehör über PlusBus möglich
- Anschluss leitungsgebundener Fernbedienung Vitotrol 200-E (über PlusBus, max. 1 Stück, Zubehör) und Funktionserweiterungen (Zubehör) über PlusBus möglich
Regelung:
- Zeiträume für die Heizkreise und Trinkwassererwärmung getrennt einstellbar
- Speichertemperaturregelung
- automatischer Sommer-/ Winterzeitumstellung
- integriertes Diagnosesystem
- Wartungsmeldung via App
- kontrollierter Estrichtrocknung
- Einstellungen für Betriebsarten
- Komfortfunktion
- Schornsteinfegerprüfung
- bedarfsabhängige Heizkreispumpen- und Brennerabschaltung
- Sommersparbetrieb
- variable Heizgrenze
- Möglichkeit zur Einstellung von Raumtemperatur, Trinkwassertemperatur und Abfrage von Temperaturen
Serienmäßige Ausstattung:
- modulierender und gebläseunterstützter Vormischbrenner mit Lambda Pro
- Regelung mit integrierter WLAN-Schnittstelle
- Sicherheitsarmaturen eingebaut
- drehzahlgeregelte Hocheffizienz Umwälzpumpe und 3-Wege-Ventil (für Anschluss eines Speicher-Wassererwärmers)
- Ausdehnungsgefäß 8 Liter
- anschlussfertig verrohrt und verdrahtet
- Kesselanschluss-Stück
- Anlagenschalter
- elektronischer Maximaltemperaturbegrenzer
- Temperaturwächter und Temperaturbegrenzer
- Betriebs- und Störungsanzeige
Gaseinstellung:
- das Gerät wird für Erdgas voreingestellt ausgeliefert, eine Umstellung innerhalb der Gasgruppen E/LL ist nicht erforderlich
- die Umstellung auf Flüssiggas erfolgt über die Bedieneinheit (kein Umstellsatz erforderlich)
Solare Trinkwassererwärmung:
- ist in Verbindung mit der Erweiterung EM-S1 (Zubehör) für Wandmontage möglich
- ein Kollektortemperatursensor und ein Speichertemperatursensor gehören zum Lieferumfang der Erweiterung EM-S1
Hinweise:
- für den raumtemperaturgeführten Betrieb (DE gemäß EnEV) ist ein Raumtemperaturregler erforderlich (Zubehör)
- für witterungsgeführten Betrieb ist ein Außentemperatursensor erforderlich (Zubehör)
- zur Montage des Geräts muss eine Montagehilfe, ein Montagerahmen oder Armaturen mitbestellt werden (Zubehör)
Technische Daten:
| Nennwärmeleistungsbereich | Betrieb mit Erdgas | bei 50/30 °C | kW | 3,2 bis 11,0 |
| bei 80/60 °C | 2,9 bis 10,1 | |||
| Betrieb mit Flüssiggas | bei 50/30 °C | 3,2 bis 11,0 | ||
| bei 80/60 °C | 2,9 bis 10,1 | |||
| Nennwärmeleistung Trinkwassererwärmung | Betrieb mit Erdgas | kW | 2,9 bis 17,5 | |
| Betrieb mit Flüssiggas | ||||
| Nennwärmebelastung | Betrieb mit Erdgas | kW | 3,0 bis 10,3 | |
| Betrieb mit Flüssiggas | ||||
| Nennwärmebelastung Trinkwassererwärmung | Betrieb mit Erdgas | kW | 3,0 bis 17,8 | |
| Betrieb mit Flüssiggas | ||||
| NOx | Klasse | 6 | ||
| Gasanschlussdruck | Betrieb mit Erdgas | mbar | 20 | |
| kPa | 2 | |||
| Betrieb mit Flüssiggas | mbar | 50 | ||
| kPa | 5 | |||
| Elektrische Daten | Leistungsaufnahme im Auslieferungszustand | W | 40 | |
| Nennspannung | V | 230 | ||
| Nennfrequenz | Hz | 50 | ||
| Geräteabsicherung | A | 4,0 | ||
| Vorsicherung (Netz) | A | 16 | ||
| Kommunikationsmodul | Frequenzband WiFi | MHz | 2400 bis 2483,5 | |
| Sendeleistung max. | dBm | 20 | ||
| Frequenzband Low-Power Funk | MHz | 2400 bis 2483,5 | ||
| Sendeleistung max. | dBm | 10 | ||
| Versorgungsspannung | V | 24 | ||
| Leistungsaufnahme | W | 4 | ||
| Einstellung | Elektronischer Temperaturwächter | °C | 91 | |
| Elektronischer Temperaturbegrenzer | 110 | |||
| Elektronischer Abgastemperaturbegrenzer | ||||
| Vorlauftemperatur | Max. | °C | 82 | |
| Wasserinhalt | ohne Membran-Druckausdehnungsgefäß | Ltr. | 3 | |
| Membran-Druckausdehnungsgefäß | Inhalt | Ltr. | 8 | |
| Vordruck | mbar | 0,75 | ||
| kPa | 75 | |||
| Betriebsdruck | Zulässig | mbar | 3 | |
| kPa | 0,3 | |||
| Kondenswassermenge | Max. | l/h | 2,5 | |
| Anschlüsse | Kesselvorlauf und -rücklauf (mit Anschlusszubehör) | R | 3/4 | |
| Kalt- und Warmwasser (mit Anschlusszubehör) | G | 1/2 | ||
| Gasanschluss | R | 3/4 | ||
| Kondenswasseranschluss (Schlauchtülle) | Ø mm | 20 bis 24 | ||
| Abgasanschluss | 60 | |||
| Zuluftanschluss | 100 | |||
| Schallleistungspegel | Bei Teillast | dB(A) | 31,9 | |
| Bei Nennwärmeleistung (Trinkwassererwärmung) | 42,3 | |||

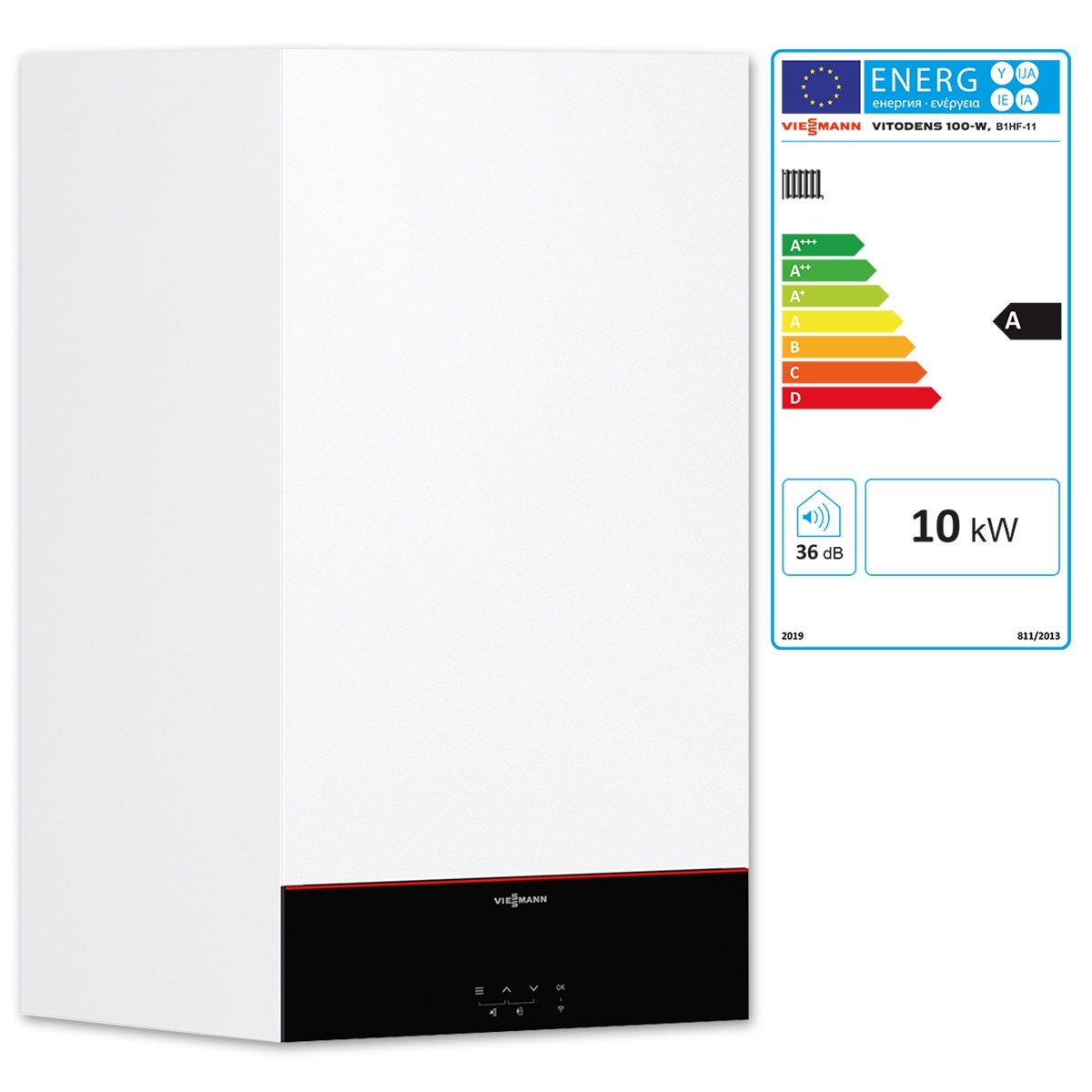

| Energieeffizienzklasse | A | |||
| Allgemeine Produktdaten | Produkt-ID-Nummer | CE-0085DL0217 | ||
| Schutzart | IPX4 gemäß EN 60529 | |||

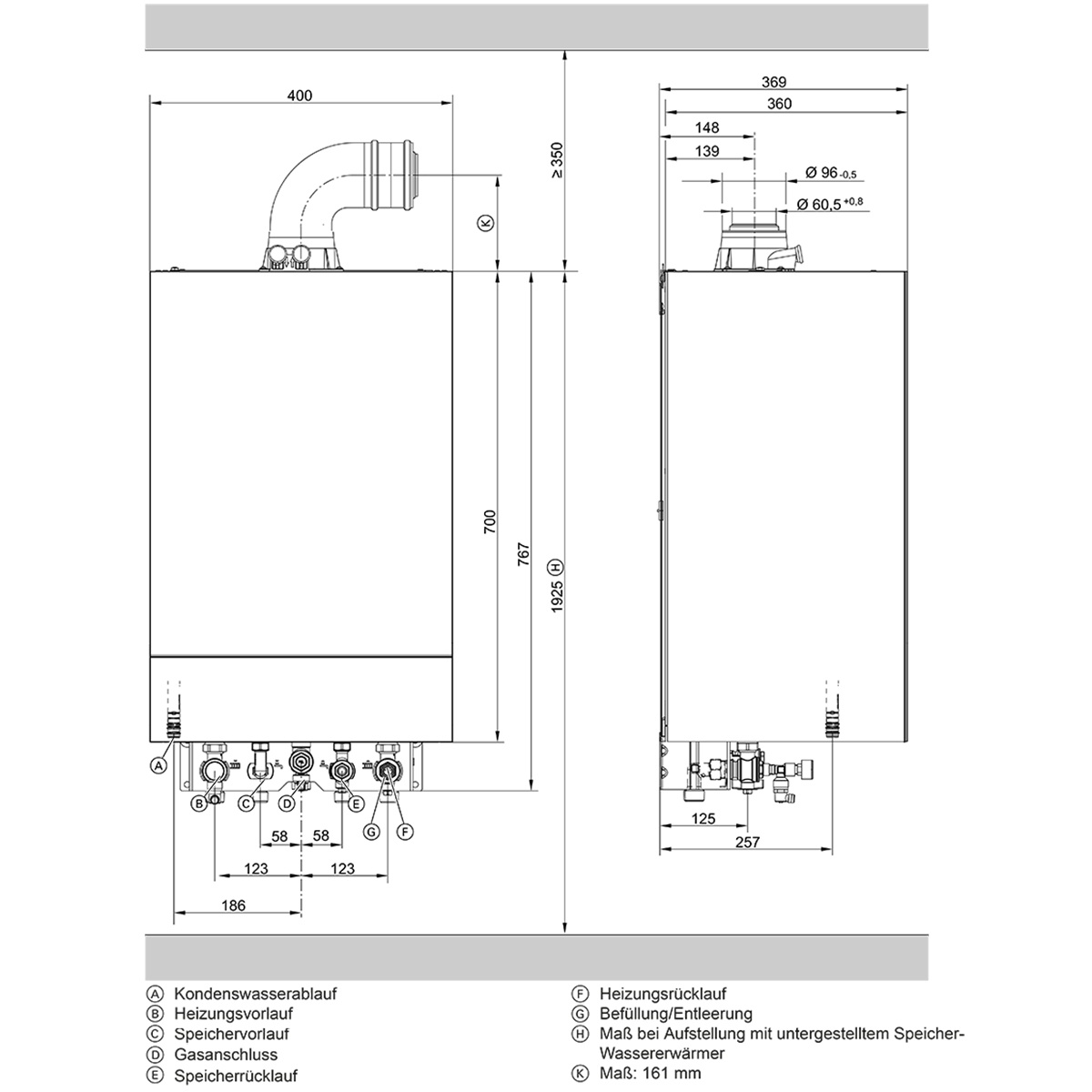

| Abmessungen | Länge | mm | 360 | |
| Breite | 400 | |||
| Höhe | 700 | |||
| Farbton | Vitopearlwhite | |||
| Leergewicht | kg | 32 | ||
| Typ | B1HF-11 | |||
| Serie | Vitodens 100-W | |||
| Artikel-Nr. | Z020618 | |||
