Komplettset Empur Messing-Heizkreisverteiler HKV-D 2 -12 inkl. Verteilerschrank Aufputz

Lieferumfang:
Empur Messing-Heizkreisverteiler HKV-D 2 -12 Vers 2.0 mit DFM und dazu passenden Empur Verteilerschrank Top Standard Aufputz ( Anzahl Heizkreise - laut Ihrer Auswahl)

PUR-THERM® Messingverteiler
Unsere Systemverteiler aus Messing-Profilrohr mit Durchflussmengenanzeigern und integrierten Ventilen sind werksseitig auf dem Verteilerhalter mit Schallschutzeinlage vormontiert. Durch den kompakten Ventilabstand ist die Einbaubreite gering.

Die Vorlaufventile unten sind mit regulier- und abstellbaren Durchflussmengenanzeigern (0-5 l/min.) ausgestattet. Die beiden beiliegenden Verteilerendstücke mit Reduzierstück zum Befüllen, Entlüften und Entleeren des Heizkreisverteilers sind drehbar und werden im Beutel zur wahlweisen Montage rechts oder links am Verteiler mitgeliefert.

Vorteile:

• Reduzierung des Montageaufwand durch Lieferung von vormontieren Verteilern
• Kompakter Ventilabstand für geringe Einbaubreite
• Verteilerschnellmontage in EMPUR® Verteilerschränken durch angepasste Einhängeschienen
• Einfache und genaue Positionierung des Verteilers im Verteilerschrank, stufenlos seitlich verstellbar
• Umfangreiches Zubehör zur Erweiterung
• Alles Systemkomponenten aus einer Hand und eigener Fertigung – Qualität Made in Germany

Technische Daten:

• Einsatzbereich : Flächenheizung und -kühlung
• Vorlaufbalken : DFM 0 - 5 l/min
• Rücklaufbalken : integrierte Ventile mit Bauschutzkappe; Anschlussgewinde M30x1,5 zur Montage von Stellantrieben
• Medium : Heizwasser nach VDI 2035
• Anschlussdimension : IG 1“ für Verteileranschluss-Set und IG ½“ für Füll- und Entleerventil
• Max Betriebsdruck : 6 bar
• Max Betriebstemperatur : 65°C
• Ventilabstand : 50 mm


Unbenutzte Anschlüsse sind mit Gewindekappen aus
Metall zu sichern!


Heizkreis	Anschluss	Baulänge mm	Schrankbreite mm	Größe
HKV-D 2	1“ IG	150	520	1
HKV-D 3	1“ IG	200	520	1
HKV-D 4	1“ IG	250	520	1
HKV-D 5	1“ IG	300	520	1
HKV-D 6	1“ IG	350	720	2
HKV-D 7	1“ IG	400	720	2
HKV-D 8	1“ IG	450	720	2
HKV-D 9	1“ IG	500	720	2
HKV-D 10	1“ IG	550	920	3
HKV-D 11	1“ IG	600	920	3
HKV-D 12	1“ IG	650	920	3

Empur Verteilerschrank Top-Standard Aufputz

• zur Aufputzmontage im Rohbau sowie nachträglichen Einbau
• aus Stahlblech, sendzimier-verzinkt
• alle sichtbaren Teile in weiß RAL 9016 pulverlackiert
• in vier verschiedenen Größen
• abnehmbarer Rückwand mit vormontierten C-Profilschienen zur Aufnahme des Systemverteilers und der Regelklemmleiste
• vorgestanzte Öffnungen rechts und links für die Primäranschüsse
• abnehmbare Tür mit Münzschloss/Drehverschluss (ohne Zylinderschloss und Schlüssel)
• abnehmbare Estrichblende
• inkl. 4 Stück Befestigungsschrauben



Schranktyp	Schrankbreite (B)	Schrankhöhe (H)	Schranktiefe (T)
Gr. 1	520 mm	650 mm	100 mm
Gr. 2	720 mm	650 mm	100 mm
Gr. 3	920 mm	650 mm	100 mm
Gr. 4	1120 mm	650 mm	100 mm

Bei der Montage des Verteilerschranks „TOP-Standard“ ist unbedingt auf die Befestigungshöhe der Rückwand zu achten!!!

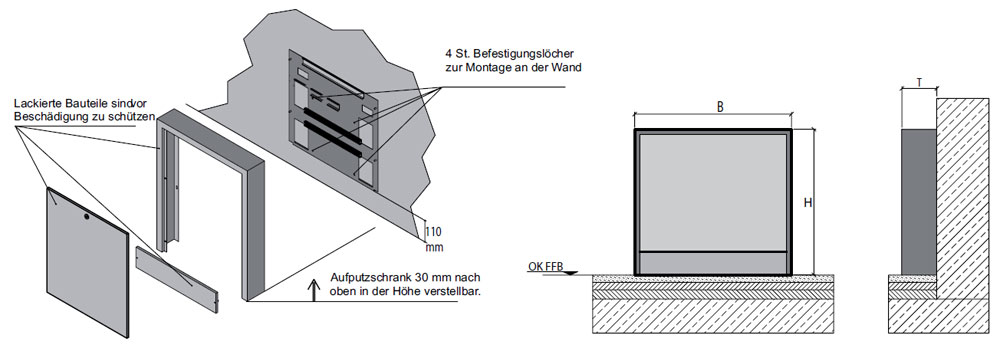

Die Endmontage des Aufputz-Verteilerschranks erfolgt auf dem Fertigfußboden. Die abnehmbare Rückwand wird zuvor mit der Unterkante 110 mm über der späteren OK FFB an der Wand befestigt (siehe Montageskizze). Durch lösen der 4 Muttern an der Rückwand lässt sich der lackierte Schrank von der Rückwand abnehmen. Um Beschädigungen am lackierten Verteilerschrank zu vermeiden, ist dieser während der Bauphase unbedingt zu schützen. Nach Fertigstellung aller Arbeiten kann der Verteilerschrank an der Rückwand wieder befestigt werden. Leichte Höhenabweichungen des FB-Aufbaus können durch die vorhandenen Langlöcher (ca.30 mm) ausgeglichen werden.
