Strawa Edelstahl-Heizkreisverteiler e-class 63 mit SFEE 4 Heizkreise 51-256304

Lieferumfang:

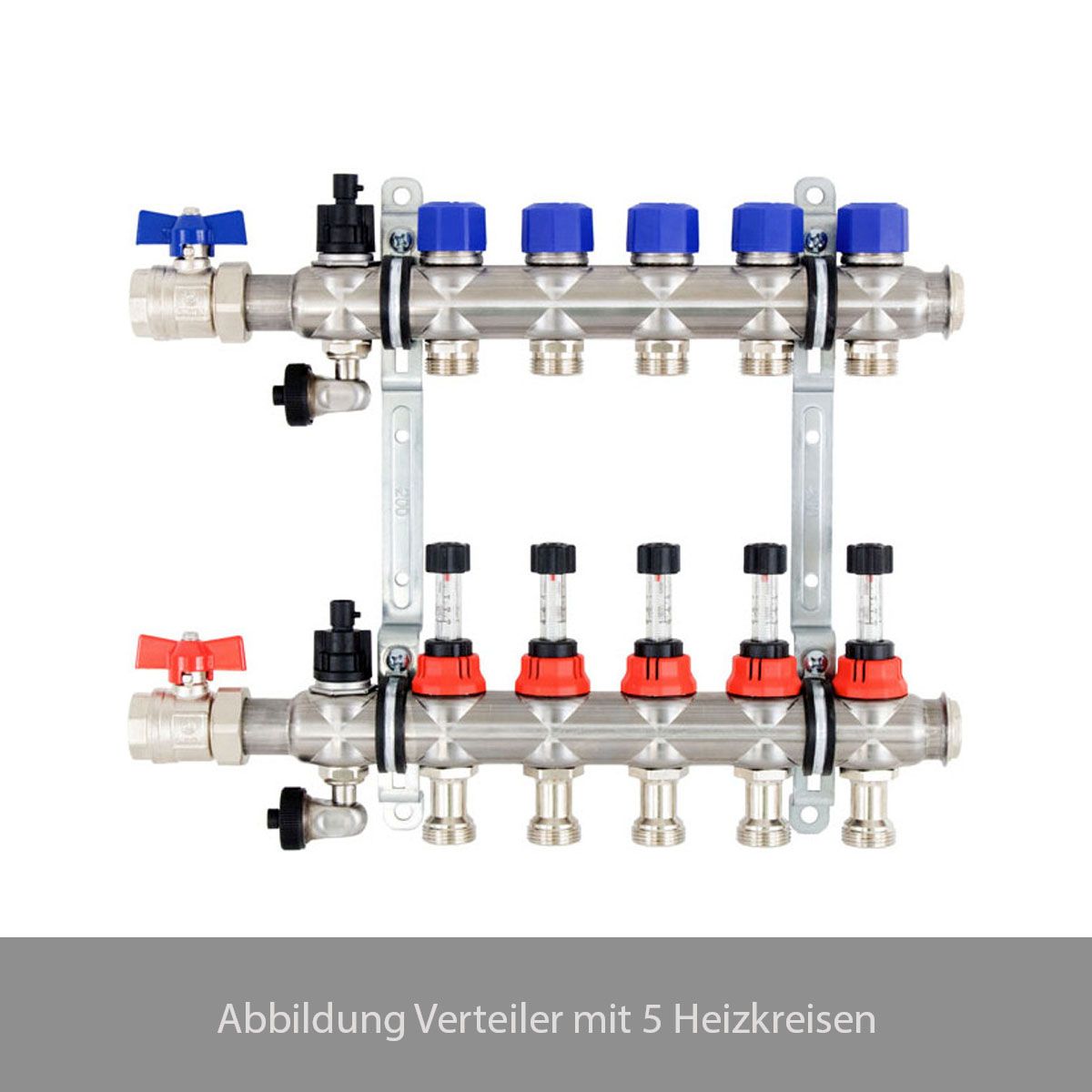

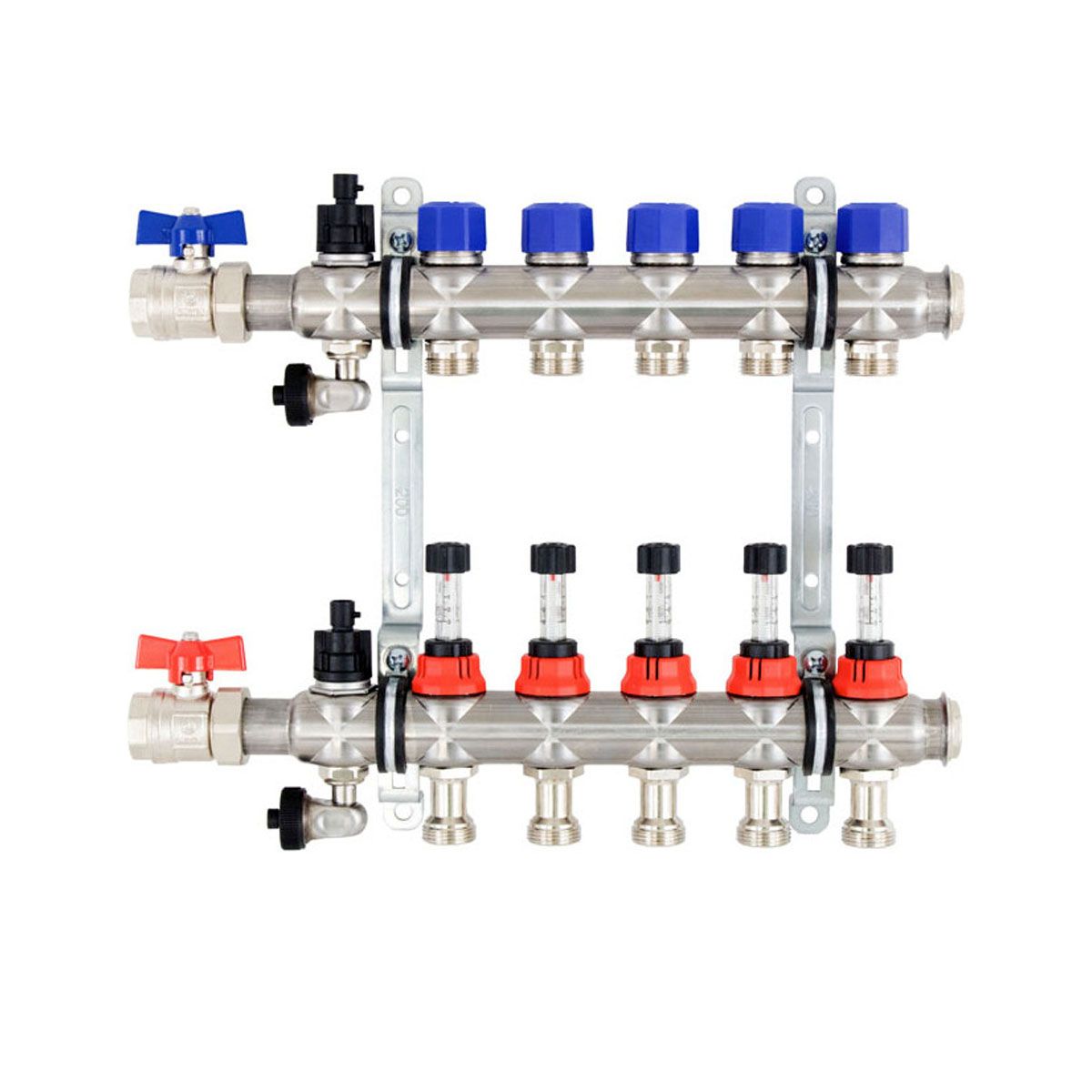

Bitte beachten: Das Produktbild zeigt zur Veranschaulichung die Variante mit 5 Heizkreisen. Dieses Angebot bezieht sich auf die Variante für 4 Heizkreise.

Der Artikel wird in einer Hausmarken-Verpackung geliefert.

• 1 x Strawa Edelstahl-Heizkreisverteiler

Beschreibung:

• Anschlussverteiler für Flächenheizung und -kühlung
• gewährleistet den hydraulischen Abgleich über manuell integrierte Durchflussanzeiger und Ventileinsätzen (M30x1,5)
• mit Anschlussgarnitur ohne Wärmezählerverrohrung
• Edelstahlverteiler:
  • Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
  • SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
  • Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
  • Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
  • Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)
• Befestigung:
  • verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
  • zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke

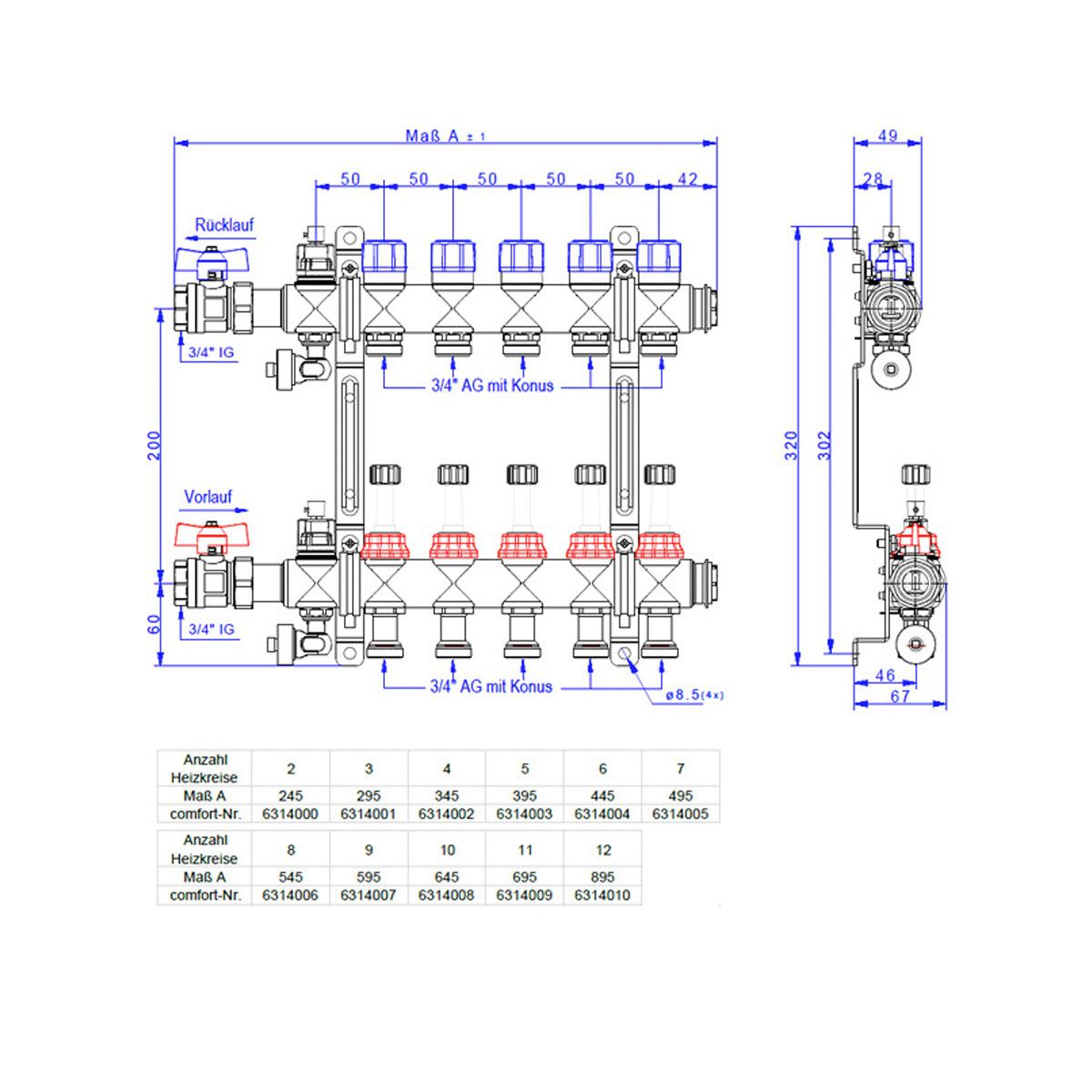

  • Abstand der Vor- und Rücklaufverteilerbalken 200 mm
  • Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
• Dichtungen: Flachdichtungen Centellen WS 3825 gelb
• Beschriftung: selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
• Anschlüsse:
  • Primäranschluss: 3/4" IG / Anschluss wahlweise von links oder rechts
  • Sekundäranschluss: Heizkreisabgänge mit Anschlussgewinde 3/4'' AG
  • mit Eurokonus, passend für Klemmverschraubungen

Technische Daten:

• max. Wärmeleistung: 25 kW bei delta T 10 K
• max. Volumenstrom von 2,14 m³/h
• max. Betriebstemperatur: 70 ° C
• max. Betriebsdruck: 4 bar
• Klassifizierung: ETIM 9
• Anschlussart Primärseite: 2-rohrig
• Geeignet für Kühlen: Ja
• Werkstoff: rostfreier Stahl
• Position primärer Anschluss: links/rechts
• Primärer Anschluss: Innengewinde (metrisch)
• Nenndurchmesser primär: 3/4 Zoll (20)
• Mit Ventilen am Primäranschluss: Ja
• Max. Kühlleistung primär (bei primärer dT = 7K): 5,9 kW
• Max. Heizleistung (bei Primär dT = 20K): 16,7 kW
• Mediumtemperatur (Dauerbetrieb): -10 - 70 °C
• Max. Arbeitsdruck: 4 bar
• Mit Mischventil: Nein
• Erweiterbar: Ja
• Max. Anzahl zusätzlicher Heizkreise: 5
• Multi-Zonen-Verteiler: Nein
• Mit Temperaturbegrenzung: Nein
• Mit Rückschlagklappe: Nein
• Mit Umwälzpumpe: Nein
• Druckstufe Artikel: PN 4
• Mit Regler: Nein
• Hydraulischer Abgleich: statisch
• Volumenstrommessung: analog
• Mit Thermometer: Nein
• Temperaturmessung Zufuhr: ohne
• Temperaturmessung Rücklauf: ohne
• Versorgungsspannung: 230 V
• Mit Entlüftung: Ja
• Mit Manometer: Nein
• Mit Füll-/Entleerungshahn: Ja
• Anzahl der Gruppen sekundär: 4
• Sekundärer Anschluss: Eurokonus nach EN 16313
• Nenndurchmesser sekundär: 3/4 Zoll (20)
• Verschließbare Heizkreise: Ja
• Mit Durchflussanzeige: Ja
• Durchflussleistung: 0 - 180 l/h
• Mit thermischem Stellantrieb: Nein
• Hublänge Antrieb: 4 mm
• Mit Keramikventil: Nein
• Mit Wandbefestigungsbügel: Ja
• Kvs-Wert pro Heizkreis: 1,08 m³/h
• Breite: 345 mm
• Höhe: 320 mm
• Tiefe: 67 mm
• Gewicht: 2,585 kg
• Hersteller: Strawa
• Herstellernummer: 51-256304
