893,90 € *
inkl. MwSt. zzgl. Versandkosten
Speditionsversand (DE), Versandindex: 12
Lieferzeit 14 - 28 Tage
- Artikel-Nr.: 10019189
- Herstellernummer: 5201005409
Lieferumfang: Bitte beachten: Das Produktbild zeigt zur Veranschaulichung die Variante mit 5... mehr
Produktinformationen "Strawa Verteileranschlussstation 9 Heizkreise mit EGO Stellantrieben und Klemmleiste 5201005409"
Lieferumfang:

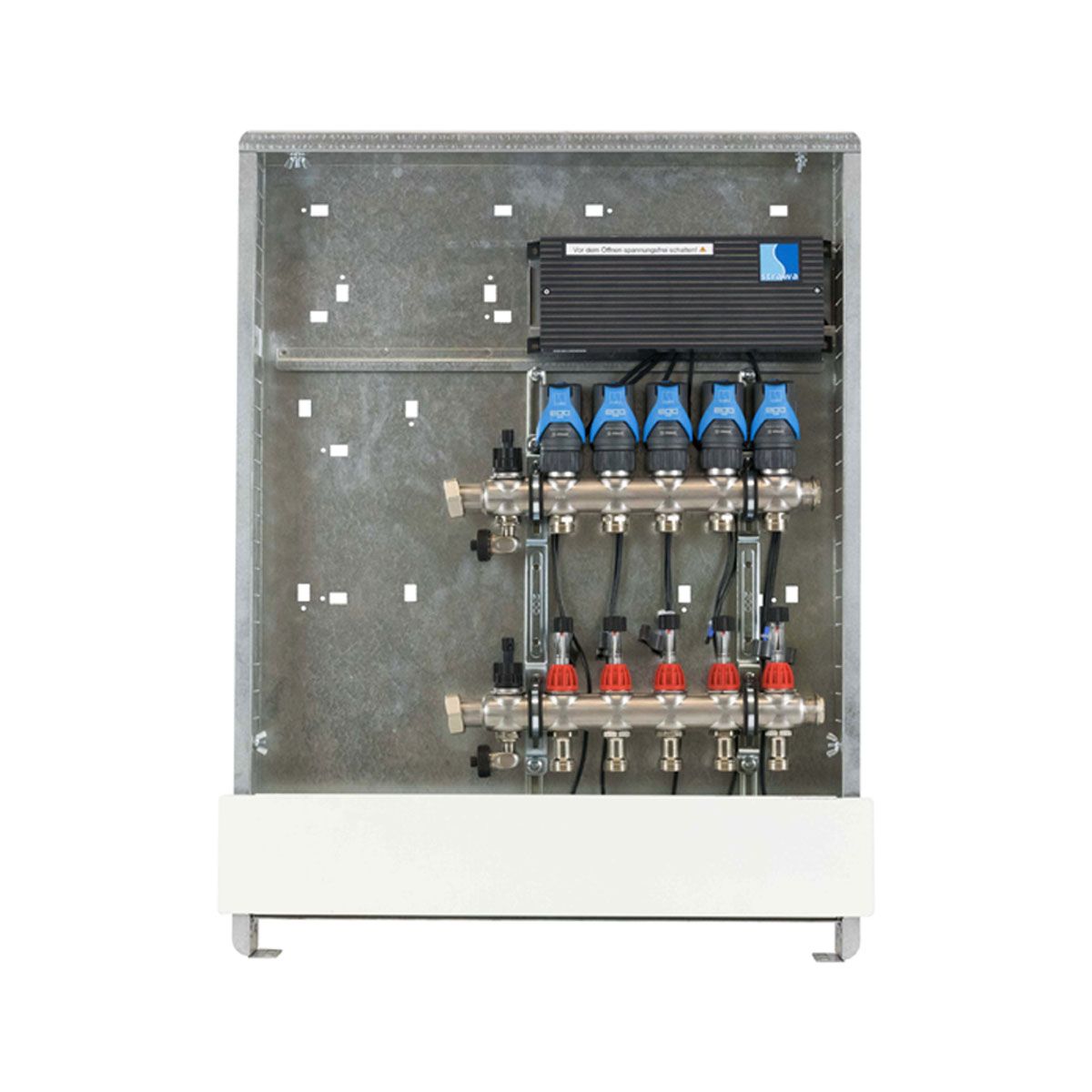

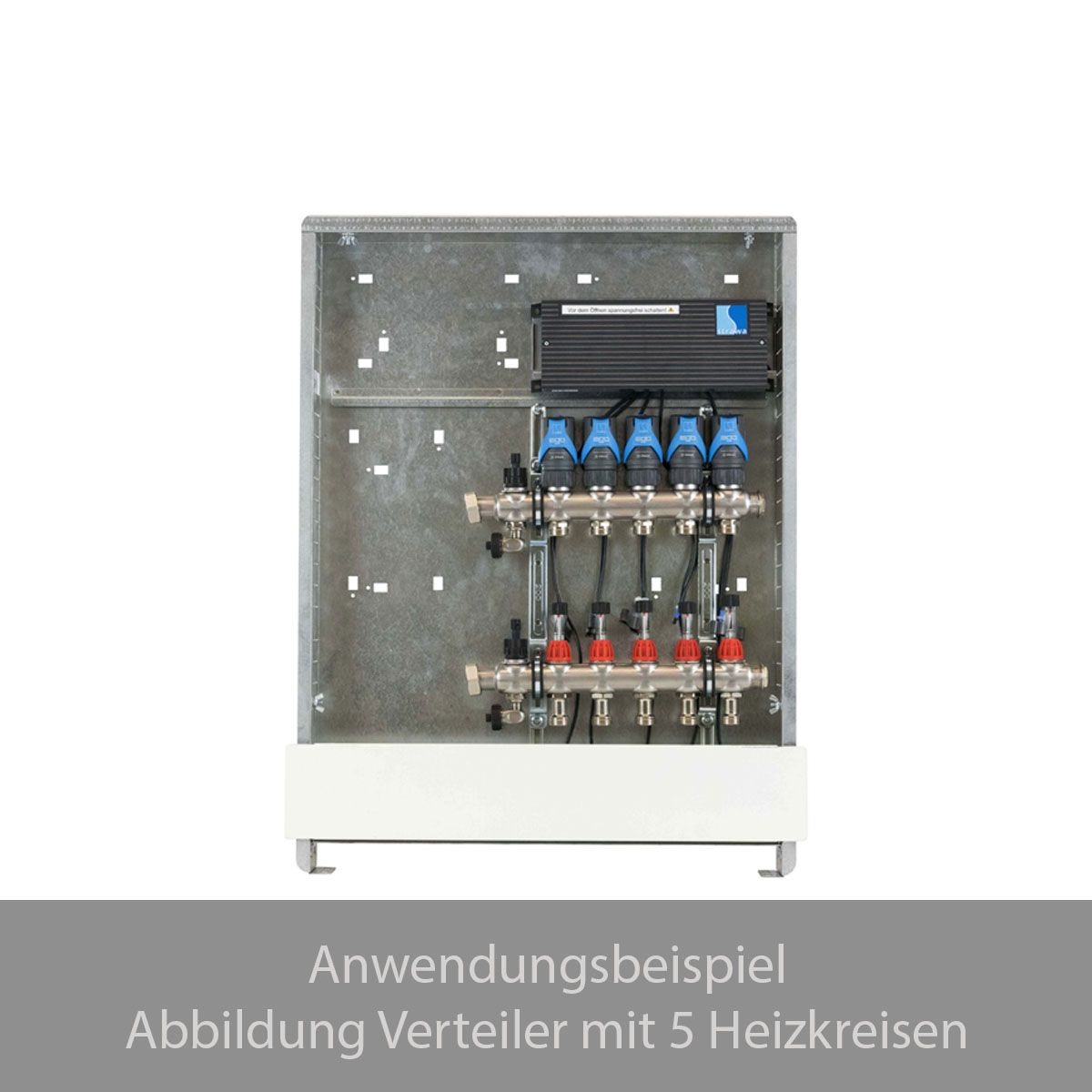

Bitte beachten: Das Produktbild zeigt zur Veranschaulichung die Variante mit 5 Heizkreisen. Dieses Angebot bezieht sich auf die Variante für 9 Heizkreise.
Der Artikel wird in einer Hausmarken-Verpackung geliefert.
- 1 x Verteileranschlussstation 9 Heizkreise
Beschreibung:
- modulare Anschlussstation für Flächenheizung
- im Unterputzschrank montierter Edelstahlverteiler mit absperrbarem Durchflussanzeigern und Ventileinsätzen für EGO-Schnellverschluss ohne Anschlussgarnitur
- vormontierte und vorverdrahtete EGO-Regelantriebe auf vormontierter Klemmleiste
- Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung und Wasserzählereinbaustrecken
- Anschlussstation gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station
- das EGO-System besteht aus dem Anschlussverteiler e-class 18 und für jeden Heizkreis ein intelligenter, autonomer, elektrothermischer EGO-Regelantrieb
Anschlussverteiler
- Anschlussverteiler e-class 18
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min./max. (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Schrank
- Comfort-UP-Schrank C80
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Frontblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite: Schrankbreite + 20 mm
Stellantriebe
- EGO-Regelantriebe 230 V
- intelligent autonomer elektrothermischer Regelantrieb 230V NC
- stromlos geschlossen
- in Kombination mit handelsüblichen Raumthermostaten gewährleistet er den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
- Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
- Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- max. Vorlauftemperatur: 60 ° C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
Klemmleiste
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
Anschlüsse
- Heizung-Primäranschluss:
- links oder optional rechts, horizontal mit 1" Überwurf flachdichtend
- passend für Anschlussgarnituren:
- 55-003312 e-class AG 3/4''
- 55-003302 e-class AG 1''
- 55E003314 e-class AG 3/4'' LV
- 55E003304 e-class AG 1'' LV
- 55E331508 e-class AG 3/4'' LV-WMZ-2F
- 55E330508 e-class AG 1'' LV-WMZ-2F
- 55E332508 e-class AG 1'' LV-WMZ-2F variabel
- Heizung-Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
- Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 °C (Vorlauftemperaturbegrenzung bei montiertem EGO Regelantrieb 60 °C)
- max. Betriebsdruck: 4 bar

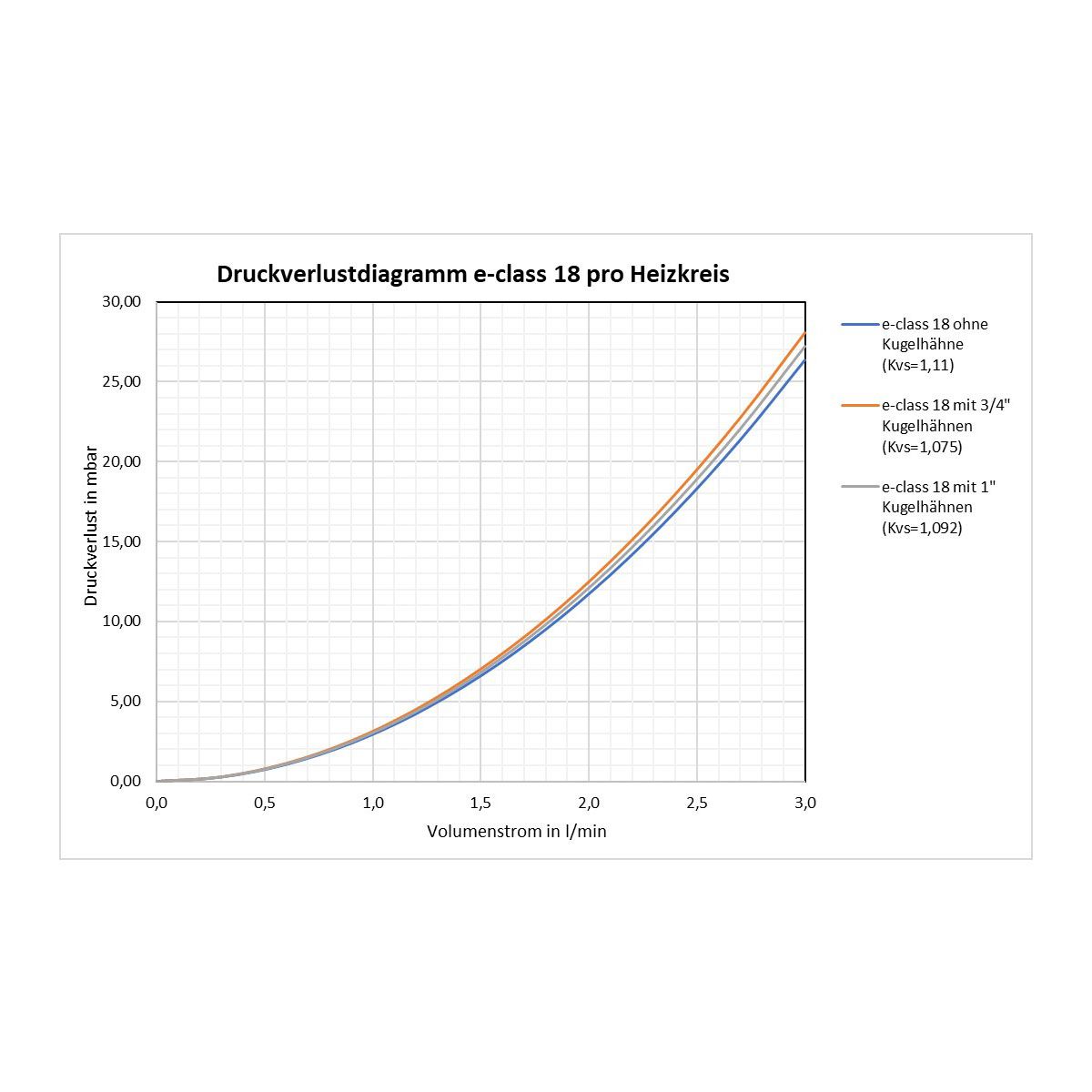

- Kvs-Wert pro Heizkreis: 1,11 m³/h
- Anschlussart Primärseite: 2-rohrig
- Geeignet für Kühlen: Ja
- Werkstoff: rostfreier Stahl
- Position primärer Anschluss: links
- Primärer Anschluss: sonstige
- Nenndurchmesser primär: 1 Zoll (25)
- Mit Ventilen am Primäranschluss: Nein
- Max. Kühlleistung primär (bei primärer dT = 7K): 13,2 kW
- Max. Heizleistung (bei Primär dT = 20K): 37,7 kW
- Mediumtemperatur (Dauerbetrieb): 0 - 60 °C
- Max. Arbeitsdruck: 4 bar
- Mit Mischventil: Nein
- Erweiterbar: Nein
- Max. Anzahl zusätzlicher Heizkreise: 0
- Multi-Zonen-Verteiler: Nein
- Mit Temperaturbegrenzung: Ja
- Mit Rückschlagklappe: Nein
- Mit Umwälzpumpe: Nein
- Druckstufe Artikel: PN 4
- Mit Regler: Nein
- Hydraulischer Abgleich: dynamisch
- Volumenstrommessung: analog
- Mit Thermometer: Nein
- Temperaturmessung Zufuhr: digital
- Temperaturmessung Rücklauf: digital
- Versorgungsspannung: 230 V
- Mit Entlüftung: Ja
- Mit Manometer: Nein
- Mit Füll-/Entleerungshahn: Ja
- Anzahl der Gruppen sekundär: 9
- Sekundärer Anschluss: EV019412
- Nenndurchmesser sekundär: 3/4 Zoll (20)
- Verschließbare Heizkreise: Ja
- Mit Durchflussanzeige: Ja
- Durchflussleistung: 0 - 180 l/h
- Mit thermischem Stellantrieb: Ja
- EF017710: 4
- EF017714: Nein
- Mit Wandbefestigungsbügel: Nein
- Breite: 875 mm
- Höhe: 760 mm
- Tiefe: 80 mm
- Mit Umbau: Ja
- Hersteller: Strawa
- Herst.-Art.-Nr.: 5201005409
