Strawa Verteileranschlussstation 13 Heizkreise mit Stellantrieben und Klemmleiste 5202005313

Lieferumfang:

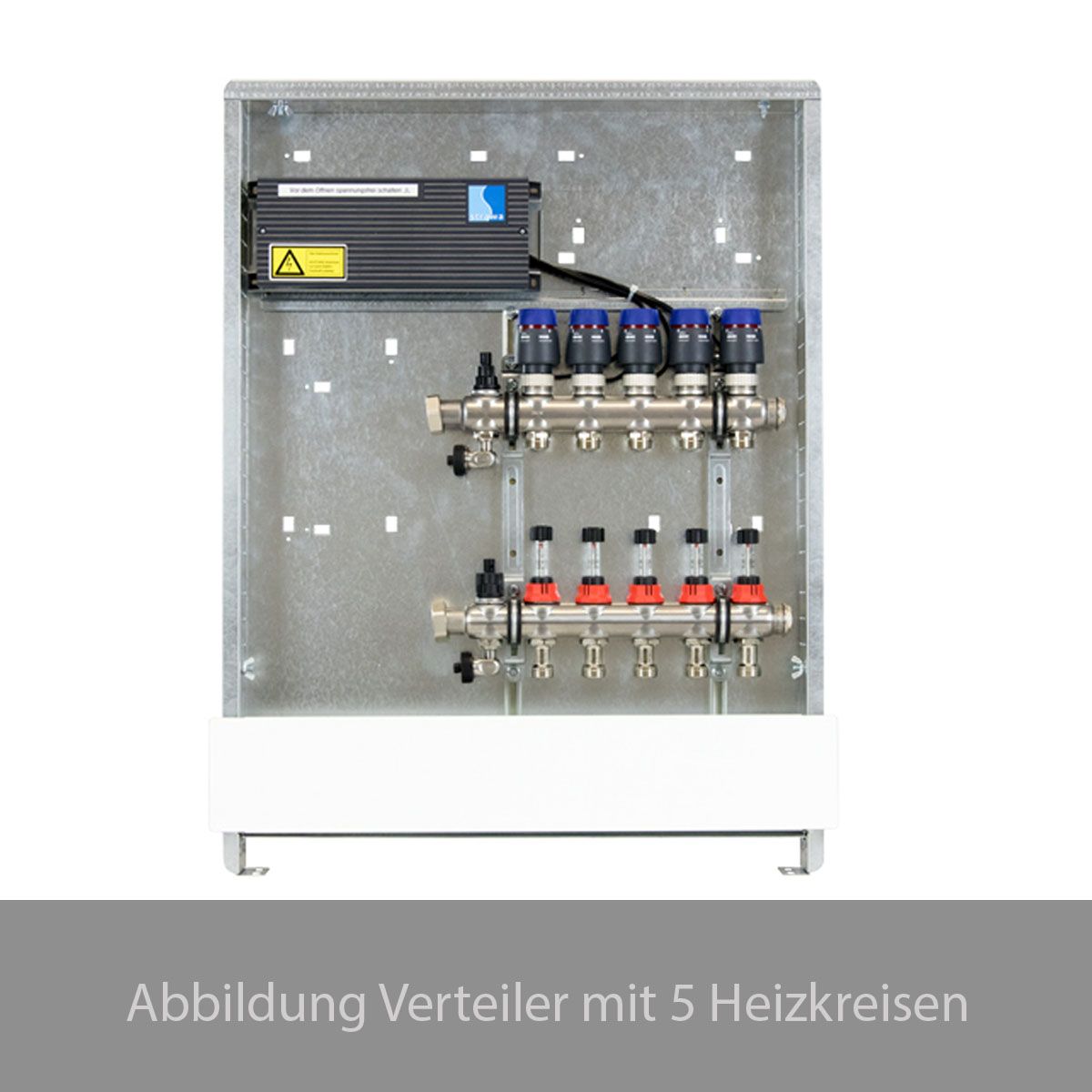

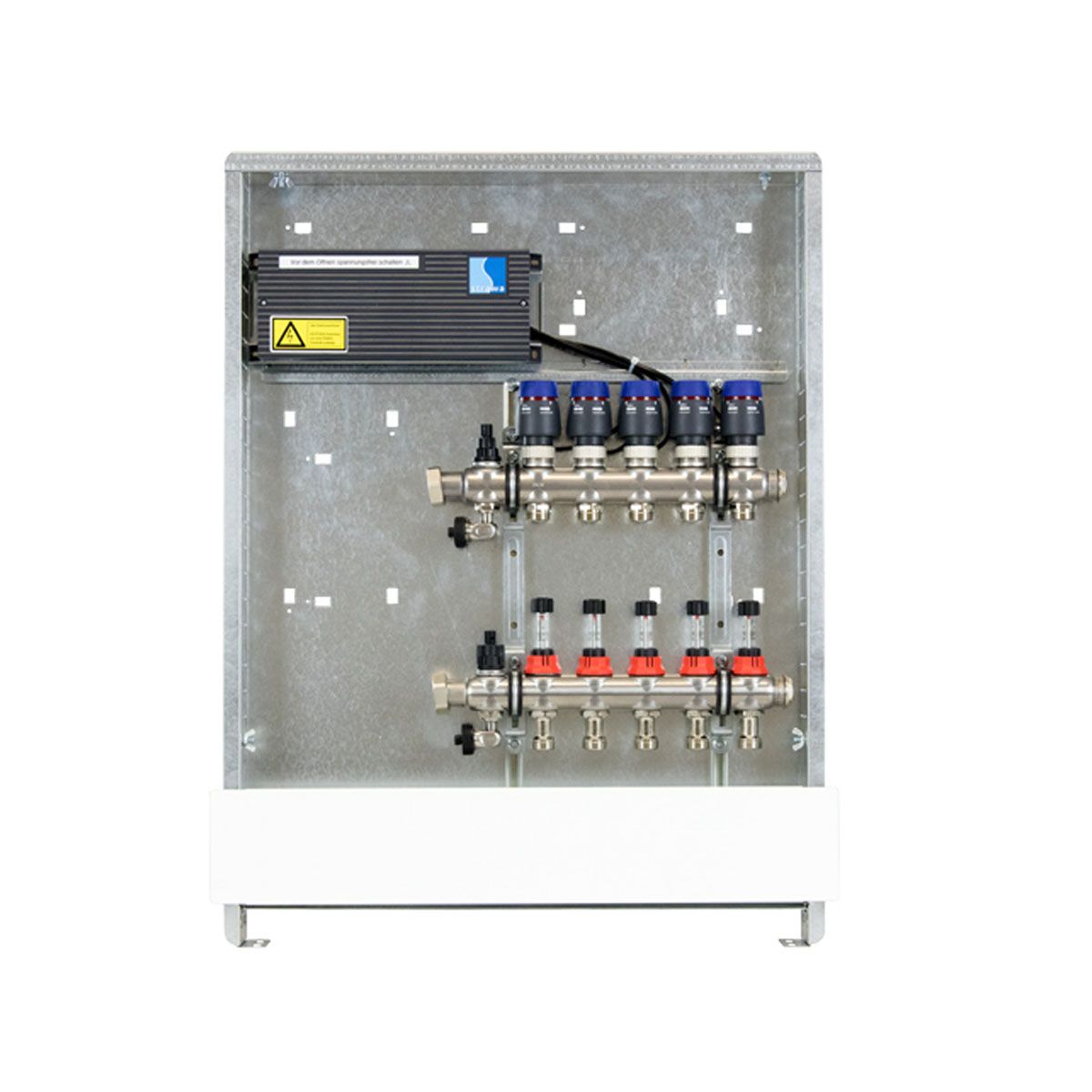

Bitte beachten: Das Produktbild zeigt zur Veranschaulichung die Variante mit 5 Heizkreisen. Dieses Angebot bezieht sich auf die Variante für 13 Heizkreise.

Der Artikel wird in einer Hausmarken-Verpackung geliefert.

• 1 x Verteileranschlussstation 13 Heizkreise

Beschreibung:

• modulare Anschlussstation für Flächenheizung
• im Unterputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5) ohne Anschlussgarnitur
• horizontale Anschlussgarnitur ohne Wärmezählerverrohrung
• vormontierte und vorverdrahtete Stellantriebe auf vormontierter Klemmleiste
• Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung und Wasserzählereinbaustrecken

Anschlussverteiler

• Anschlussverteiler e-class 63
• Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
• SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
• Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
• Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
• verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
• Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
• Flachdichtungen Centellen WS 3825 gelb
• selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss

Schrank

• Comfort-UP-Schrank C69
• verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
• Frontblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
• Tiefe: 110-150 mm
• Höhe: 760-890 mm
• Nischeneinbauhöhe von OKFFB: 720 mm
• Nischeneinbaubreite: Schrankbreite + 20 mm

Stellantriebe

• strawatherm Stellantriebe 230 V
• stromlos geschlossen
• mit Re-Open-Funktion

Klemmleiste

• strawalogiX RT-STA Klemmleiste 230 V
• mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
• individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
• integriertes Pumpenmodul
• 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
• 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V

Anschlüsse

• Heizung-Primäranschluss:
  • horizontal mit 1" Überwurf flachdichtend
  • passend für Anschlussgarnituren:
  • 55-003312 e-class AG 3/4''
  • 55-003302 e-class AG 1''
  • 55E003314 e-class AG 3/4'' LV
  • 55E003304 e-class AG 1'' LV
  • 55E331508 e-class AG 3/4'' LV-WMZ-2F
  • 55E330508 e-class AG 1'' LV-WMZ-2F
  • 55E332508 e-class AG 1'' LV-WMZ-2F variabel
• Heizung-Sekundäranschluss:
  • Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
• Elektroanschluss:
  • bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
  • für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden

Technische Daten:

• Anschlussart Primärseite: 2-rohrig
• Geeignet für Kühlen: Ja
• Werkstoff: rostfreier Stahl
• Position primärer Anschluss: links
• Primärer Anschluss: Innengewinde (metrisch)
• Nenndurchmesser primär: 3/4 Zoll (20)
• Mit Ventilen am Primäranschluss: Nein
• Max. Kühlleistung primär (bei primärer dT = 7K): 17,4 kW
• Max. Heizleistung (bei Primär dT = 20K): 49,8 kW
• Mediumtemperatur (Dauerbetrieb): -10 - 70 °C
• Max. Arbeitsdruck: 4 bar
• Mit Mischventil: Nein
• Erweiterbar: Nein
• Max. Anzahl zusätzlicher Heizkreise: 0
• Multi-Zonen-Verteiler: Nein
• Mit Temperaturbegrenzung: Nein
• Mit Rückschlagklappe: Nein
• Mit Umwälzpumpe: Nein
• Druckstufe Artikel: PN 4
• Mit Regler: Nein
• Hydraulischer Abgleich: statisch
• Volumenstrommessung: analog
• Mit Thermometer: Nein
• Temperaturmessung Zufuhr: ohne
• Temperaturmessung Rücklauf: ohne
• Versorgungsspannung: 230 V
• Mit Entlüftung: Ja
• Mit Manometer: Nein
• Mit Füll-/Entleerungshahn: Ja
• Anzahl der Gruppen sekundär: 13
• Sekundärer Anschluss: EV019412
• Nenndurchmesser sekundär: 3/4 Zoll (20)
• Verschließbare Heizkreise: Ja
• Mit Durchflussanzeige: Ja
• Durchflussleistung: 0 - 180 l/h
• Mit thermischem Stellantrieb: Ja
• EF017710: 4
• EF017714: Nein
• Mit Wandbefestigungsbügel: Nein
• Breite: 1025 mm
• Höhe: 760 mm
• Tiefe: 110 mm
• Mit Umbau: Ja
• Gewicht: 26,25 kg
• Hersteller: Strawa
• Herst.-Art.-Nr.: 5202005313
