- Artikel-Nr.: 10019158
- Herstellernummer: 5202005307
Lieferumfang: Bitte beachten: Das Produktbild zeigt zur Veranschaulichung die Variante mit 5... mehr
Produktinformationen "Strawa Verteileranschlussstation 7 Heizkreise mit Stellantrieben und Klemmleiste 5202005307"
Lieferumfang:

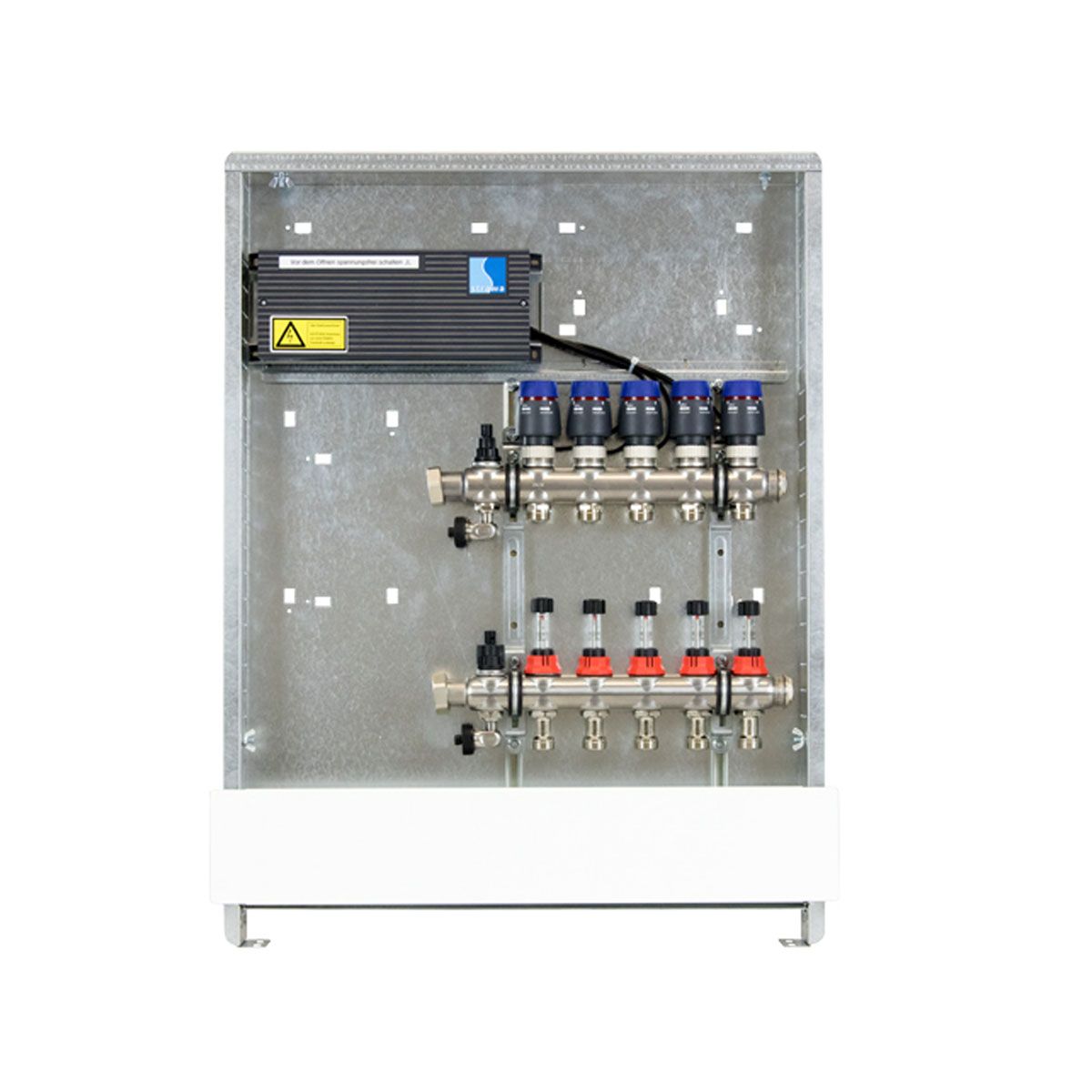

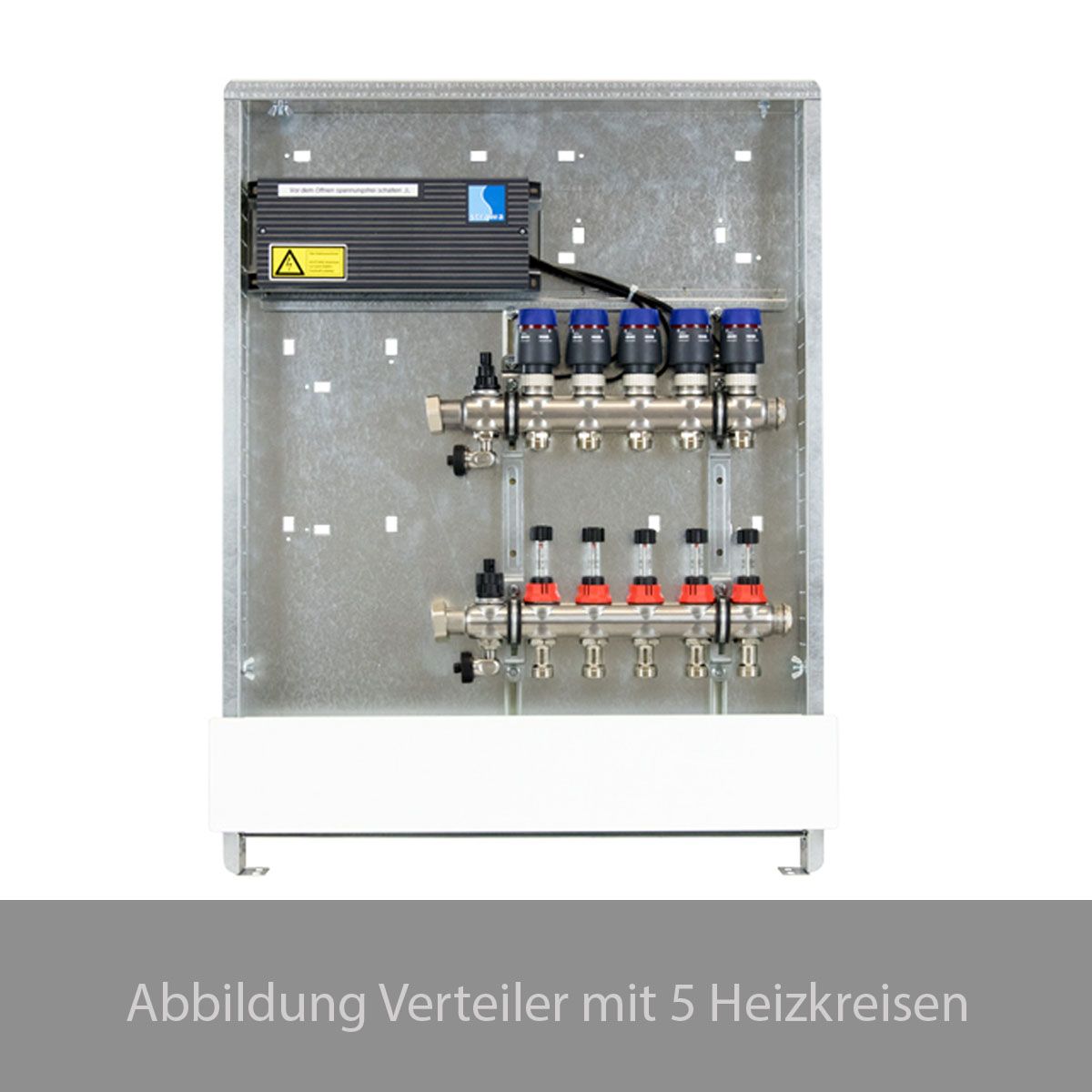

Bitte beachten: Das Produktbild zeigt zur Veranschaulichung die Variante mit 5 Heizkreisen. Dieses Angebot bezieht sich auf die Variante für 7 Heizkreise.
Der Artikel wird in einer Hausmarken-Verpackung geliefert.
- 1 x Verteileranschlussstation 7 Heizkreise
Beschreibung:
- modulare Anschlussstation für Flächenheizung
- im Unterputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5) ohne Anschlussgarnitur
- horizontale Anschlussgarnitur ohne Wärmezählerverrohrung
- vormontierte und vorverdrahtete Stellantriebe auf vormontierter Klemmleiste
- Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung und Wasserzählereinbaustrecken
Anschlussverteiler
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Schrank
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Frontblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite: Schrankbreite + 20 mm
Stellantriebe
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
Klemmleiste
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16 Klemmleiste 230 V
Anschlüsse
- Heizung-Primäranschluss:
- horizontal mit 1" Überwurf flachdichtend
- passend für Anschlussgarnituren:
- 55-003312 e-class AG 3/4''
- 55-003302 e-class AG 1''
- 55E003314 e-class AG 3/4'' LV
- 55E003304 e-class AG 1'' LV
- 55E331508 e-class AG 3/4'' LV-WMZ-2F
- 55E330508 e-class AG 1'' LV-WMZ-2F
- 55E332508 e-class AG 1'' LV-WMZ-2F variabel
- Heizung-Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
- Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Technische Daten:
- Anschlussart Primärseite: 2-rohrig
- Geeignet für Kühlen: Ja
- Werkstoff: rostfreier Stahl
- Position primärer Anschluss: links
- Primärer Anschluss: Innengewinde (metrisch)
- Nenndurchmesser primär: 3/4 Zoll (20)
- Mit Ventilen am Primäranschluss: Nein
- Max. Kühlleistung primär (bei primärer dT = 7K): 10,3 kW
- Max. Heizleistung (bei Primär dT = 20K): 29,3 kW
- Mediumtemperatur (Dauerbetrieb): -10 - 70 °C
- Max. Arbeitsdruck: 4 bar
- Mit Mischventil: Nein
- Erweiterbar: Nein
- Max. Anzahl zusätzlicher Heizkreise: 0
- Multi-Zonen-Verteiler: Nein
- Mit Temperaturbegrenzung: Nein
- Mit Rückschlagklappe: Nein
- Mit Umwälzpumpe: Nein
- Druckstufe Artikel: PN 4
- Mit Regler: Nein
- Hydraulischer Abgleich: statisch
- Volumenstrommessung: analog
- Mit Thermometer: Nein
- Temperaturmessung Zufuhr: ohne
- Temperaturmessung Rücklauf: ohne
- Versorgungsspannung: 230 V
- Mit Entlüftung: Ja
- Mit Manometer: Nein
- Mit Füll-/Entleerungshahn: Ja
- Anzahl der Gruppen sekundär: 7
- Sekundärer Anschluss: EV019412
- Nenndurchmesser sekundär: 3/4 Zoll (20)
- Verschließbare Heizkreise: Ja
- Mit Durchflussanzeige: Ja
- Durchflussleistung: 0 - 180 l/h
- Mit thermischem Stellantrieb: Ja
- EF017710: 4
- EF017714: Nein
- Mit Wandbefestigungsbügel: Nein
- Breite: 725 mm
- Höhe: 760 mm
- Tiefe: 110 mm
- Mit Umbau: Ja
- Gewicht: 19,56 kg
- Hersteller: Strawa
- Herst.-Art.-Nr.: 5202005307
