998,90 € *
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10036426
- Herstellernummer: ZK04829
Lieferumfang: 1 x Viessmann PE-RT-5-Schicht Fußbodenheizungsrohr 16 x 2 mm Rolle 600... mehr

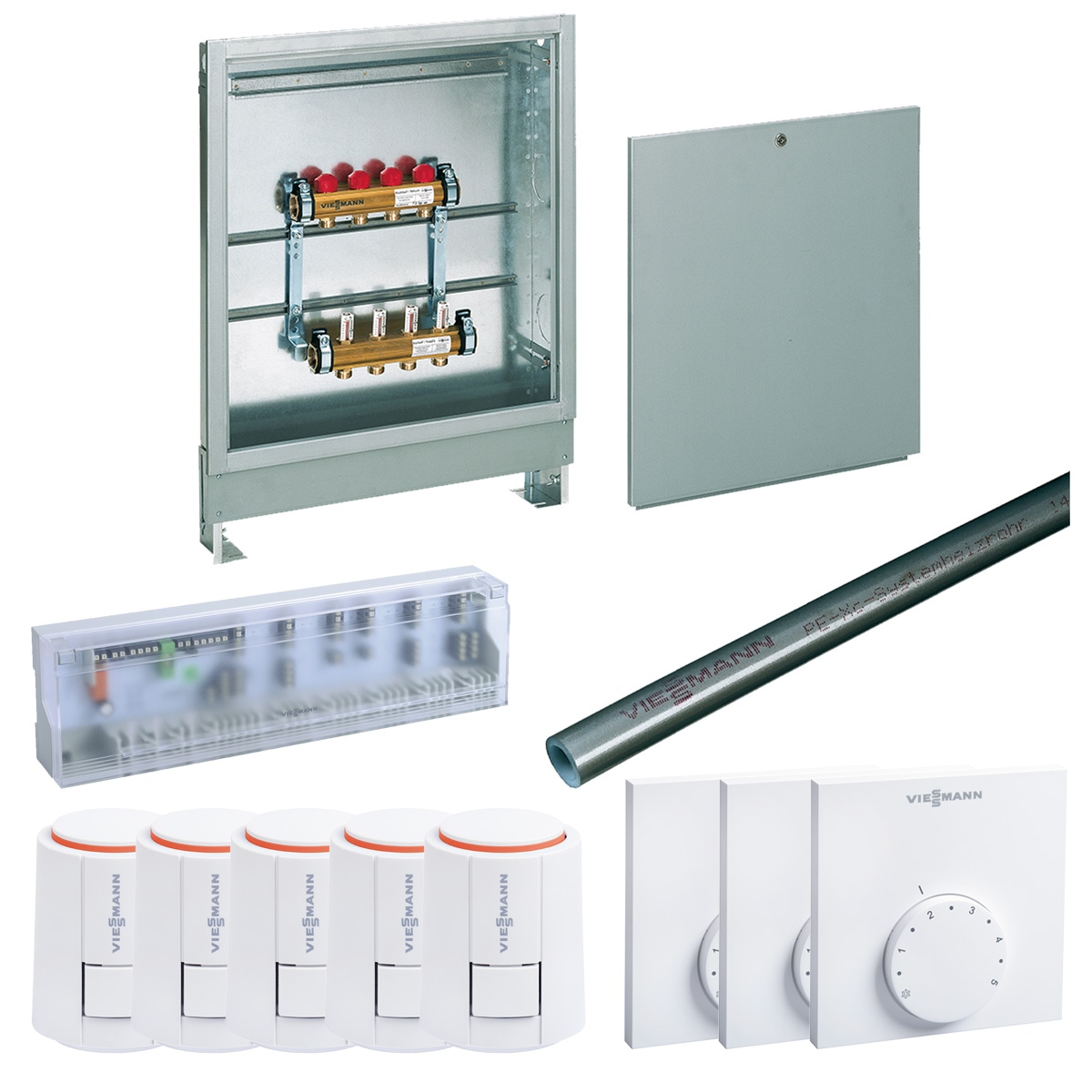

Produktinformationen "Viessmann ZK04829 Etagenpaket Komplettset Fußbodenheizung Tackersystem bis 50 m²"
Lieferumfang:
- 1 x Viessmann PE-RT-5-Schicht Fußbodenheizungsrohr 16 x 2 mm Rolle 600 m
- 2 x Viessmann Tackernadeln für Rohr 14 - 20 mm VPE=1000 Stk
- 1 x Viessmann PE-Schutzrohr 19/25 für Fußbodenheizungsrohr Rolle 25 m
- 1 x Viessmann Edelstahl Heizkreisverteiler 5 Heizkreise mit Durchflussanzeige
- 1 x Viessmann Klemmringverschraubung 16 mm VPE=10 Stk
- 2 x Viessmann Kugelhahn 1" IG-AG
- 1 x Viessmann Umlenkbogen für Rohr 16/17 mm VPE=10 Stk
- 1 x Viessmann Verteilerschrank Typ B-UP RAL9016
- 5 x Viessmann Stellantrieb für Heizkreisverteiler
- 3 x Viessmann Raumthermostat analog heizen
- 1 x Viessmann Anschlussmodul Heizen/Kühlen 230 V
Fußbodenheizungsrohr:
- Vitoset PE-RT-5-Schicht-Sicherheitsrohr
- 16 x 2 mm
- Sauerstoffdichtes Heizrohr für Fußbodenheizungen mit innenliegender, geschützter Sauerstoffsperre, aus Polyethylen-MD nach DIN 4726/16833/16834.
- Silberfarben, hochflexibel
- max. Betriebsdruck: 6 bar
- max. Betriebstemp: 70 Grad C
- min. Biegeradius: 5 x da
- Liefereinheit: 600 m auf Rolle
Rohrhalter(Tackernadeln):
- für Rohre Ø 14 bis 20 mm

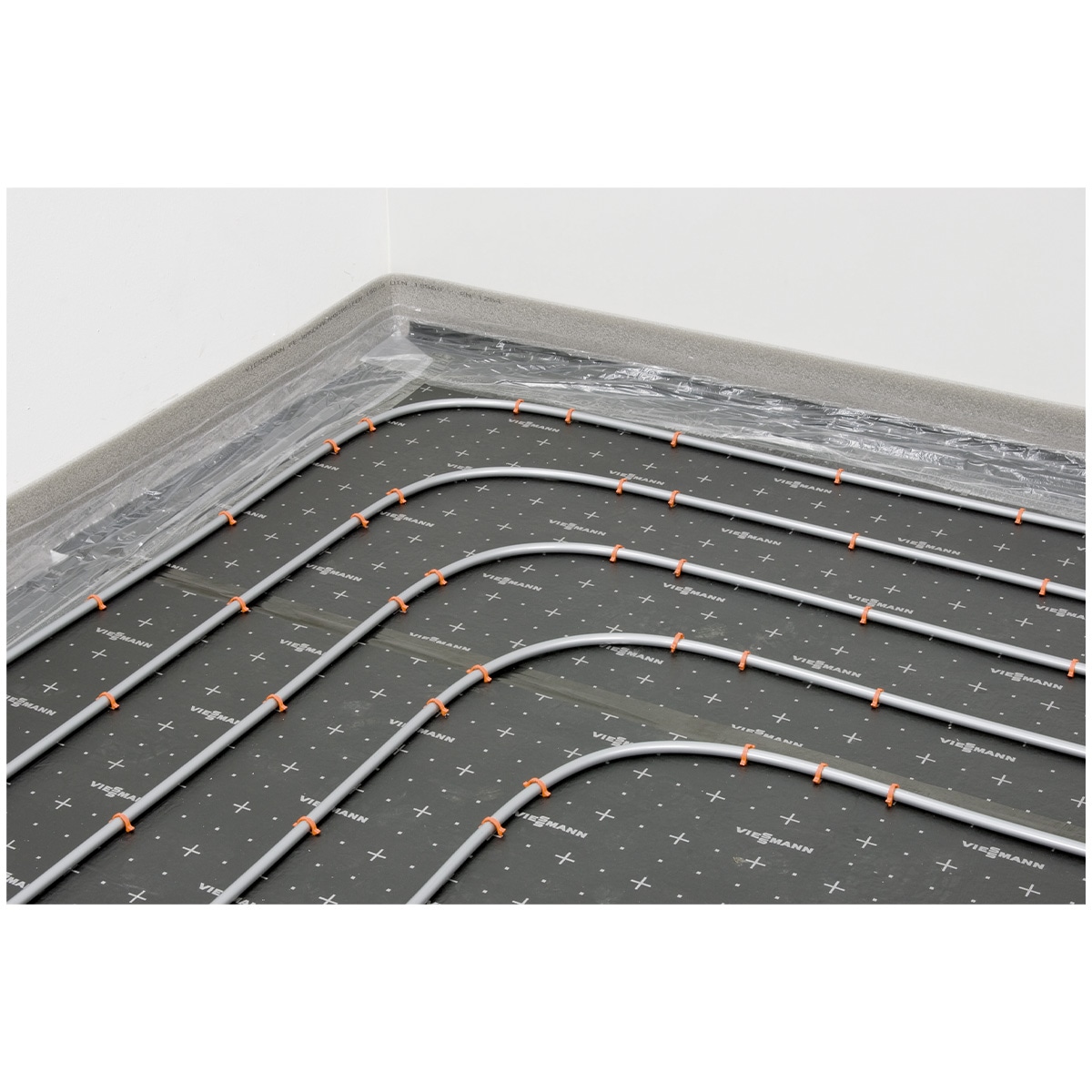

- Zur Befestigung der Vitoset-System-Heizrohre 16 × 2 mm auf den Verbundplatten und -rollen VNM 30 und VNM 25
- Liefereinheit: 1000 Stück im Karton (25 Magazine á 40 Stück)
- Schutzrohr
Heizkreisverteiler mit Volumenstromanzeige:
- Die Vorlauf- und Rücklaufrohre aus Edelstahl können von links oder rechts über flachdichtende Außengewinde R 1" angeschlossen werden.
- Vorlauf
- Mit Volumenstromanzeige (Messbereich 0 bis 5 l/min) pro Heizkreis
- Rücklauf
- Mit integrierten, einstellbaren Ventilen pro Heizkreis
- Heizkreisanschlüsse erfolgen mit Eurokonus R ¾
- Verteiler auf schallgedämmten Konsolen vormontiert
- Lieferumfang: Verteiler, Endstücke mit Absperrung zum Befüllen, Entleeren, Entlüften, Bezeichnungsschilder, Montageanleitung
- Anzahl Heizkreise: 5
- Länge: 390 mm
Kugelhähne:
- Messing vernickelt
- 1" IG und 1" AG flachdichtend
- Für Anschluss an Edelstahl Heizkreisverteiler
Umlenkbogen:
- für Ø 16 und Ø 17 mm Rohre
- Zur Umlenkung der Vitoset-System-Heizrohre im Verteilerschrank und am Heizkreisverteiler.
- Liefereinheit: 10 Stück

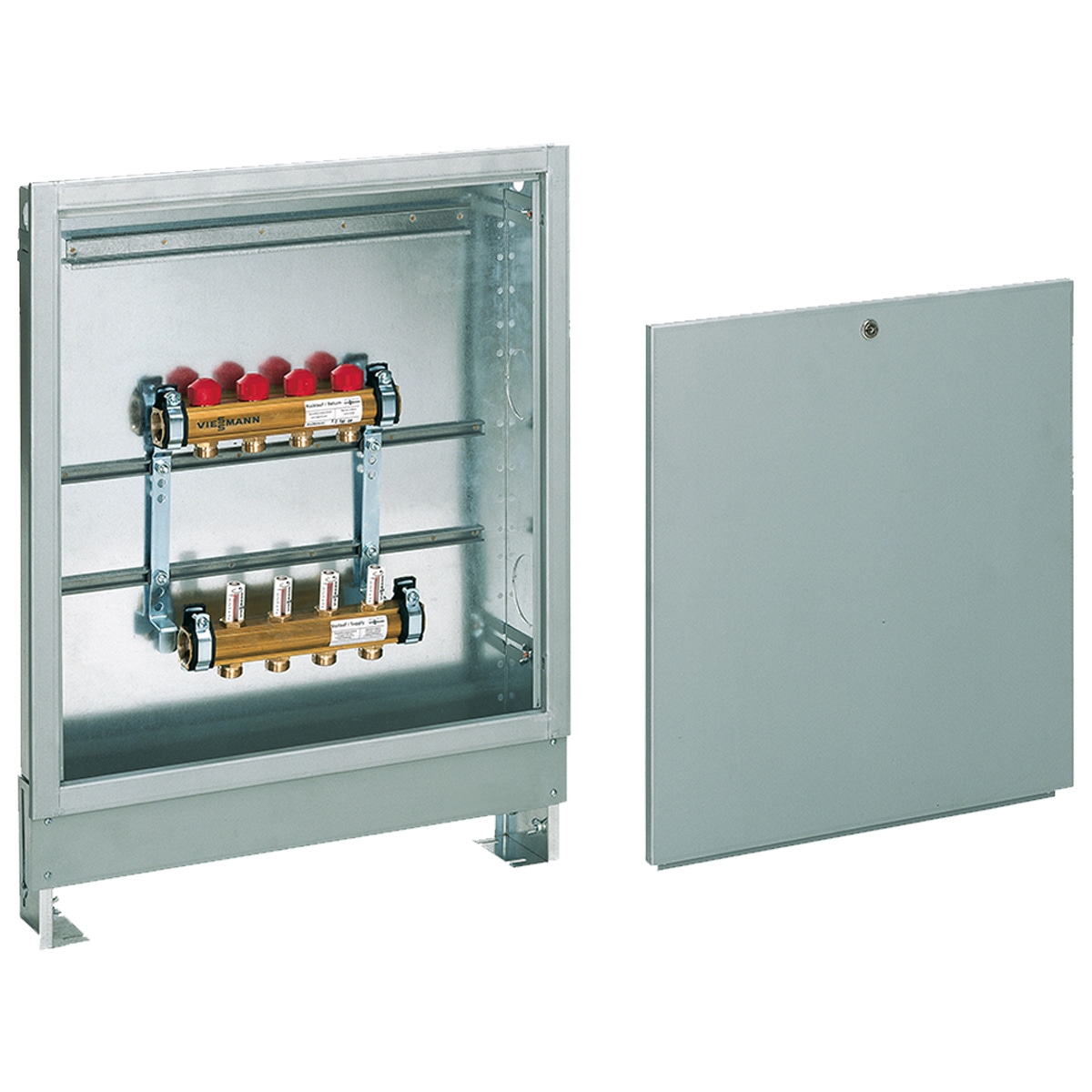

Verteilerschrank Unterputz:
- Unterputz-Verteilerschrank Typ B-UP
- Verteilerschrank aus verzinktem Stahlblech.
- Tür und Blendrahmen sind weiß lackiert (RAL9016), alle anderen Flächen verzinkt.
- Kompakte Ausführung für Unterputzmontage im Massivmauerwerk oder in Trockenbauwänden (keine Hutschiene).
- Ausstattung
- Befestigung für Verteilerhalterung vertikal und horizontal verschiebbar
- Seitlich vorgestanzte Öffnungen für Zuleitungen
- Stecktür, abschließbar
- Umlenkblech
- Tiefenverstellbarer Blendrahmen
- Höhenverstellbare Füße
Einbauhöhe | 790 bis 880 | mm |
Einbautiefe | 75 bis 150 | mm |
Breite | 750 | mm |
Ohne Kugelhahn und Wärmemengenzähler einsetzbar bis ... Verteileranschlüsse | 9 | |
Mit Kugelhahn einsetzbar bis ... Verteileranschlüsse | 8 | |
Mit Kugelhahn und Wärmemengenzähler (waagerecht eingebaut) einsetzbar bis ... Verteileranschlüsse | 5 | |
Mit Kugelhahn und Wärmemengenzähler (senkrecht eingebaut) einsetzbar bis ... Verteileranschlüsse | 7 |

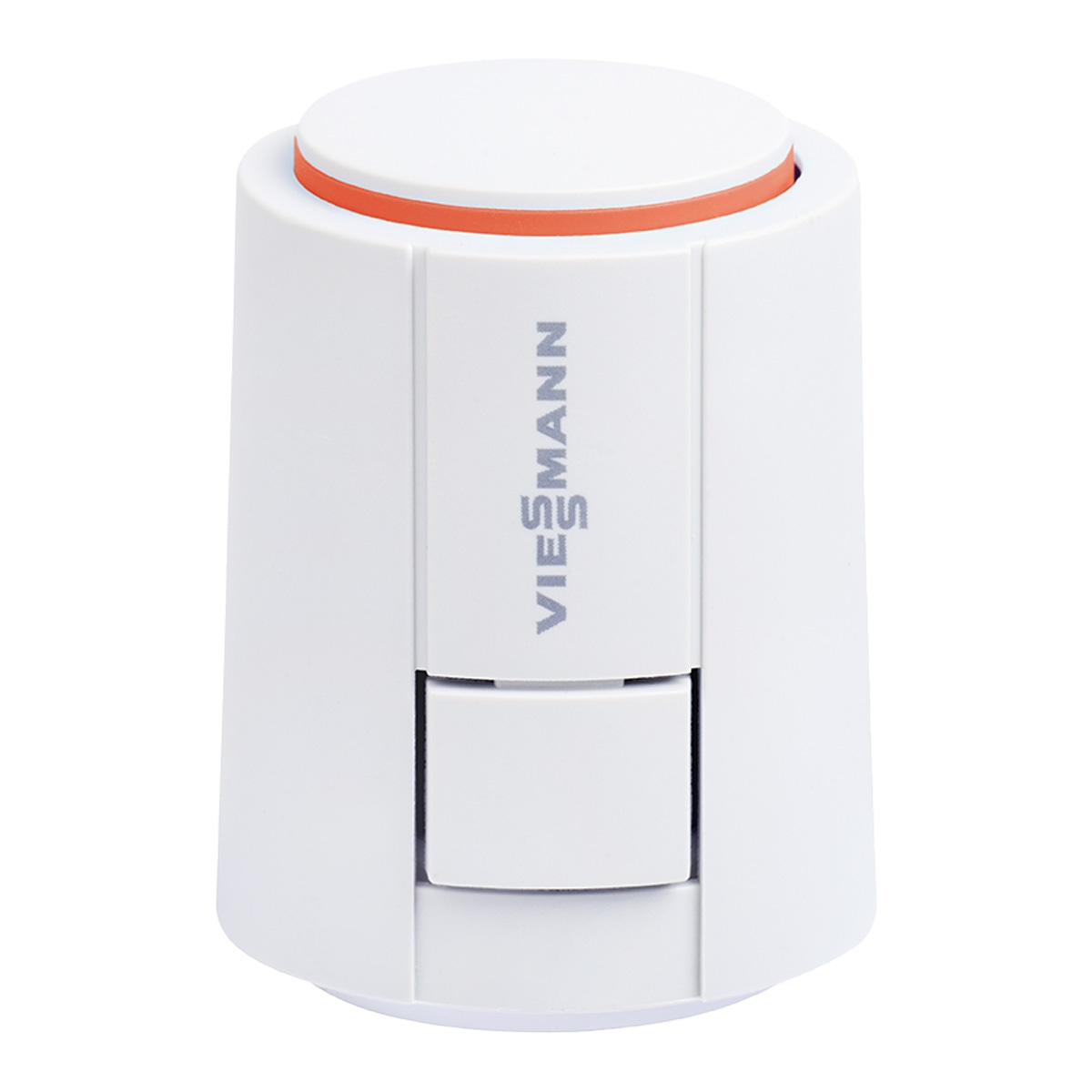

Stellantrieb:
- Stellantrieb für Heizkreisverteiler 230 V
- Thermoelektrischer Stellantrieb zum Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und Flächenkühlsystemen. Die Ansteuerung erfolgt durch einen 230 V Raumtemperaturregler mit 2-Punkt-Ausgang oder Pulsweitenmodulation.
- Merkmale:
- Stromlos geschlossen (NC)
- Einfache Steckmontage
- 360° Montagelage und Funktionsanzeige
- Patentierter 100 %-Schutz bei undichten Ventilen
- "First-Open"-Funktion
- Anpassungskontrolle auf das Ventil
- Ausrichthilfe auf dem Ventil
- Kompakte Bauform, geringe Abmessungen
- Rundum-Funktionsanzeige
- Hohe Funktionssicherheit und Lebenserwartung
- Überspannungsgarantie
- Zertifiziert durch TÜV-SÜD
- Lieferumfang:
- Stellantrieb 230 V Standard, in Einzelverpackung
- 1 m Anschlussleitung, grau, PVC H03VV 2 x 0,75 mm²
- Adapter VA 90
- Installationsanleitung in 12 Sprachen
Montagering | M 30 x 1,5 | |
Betriebsspannung | 230 V~, ±10%, 50/60 | Hz |
Leistungsaufnahme | 1 | W |
Schutzart | IP 54 | |
Schutzklasse | II | |
Stellweg | 4 | mm |
Stellkraft | 100 | N |
Anschlussleitung | 2 x 0,75 | mm² |
Länge Anschlussleitung | 1 | m |
Gehäusefarbe | Grau | |
Abmessung (H x B x T): | 52,2 x 44,3 x 48,4 | mm |

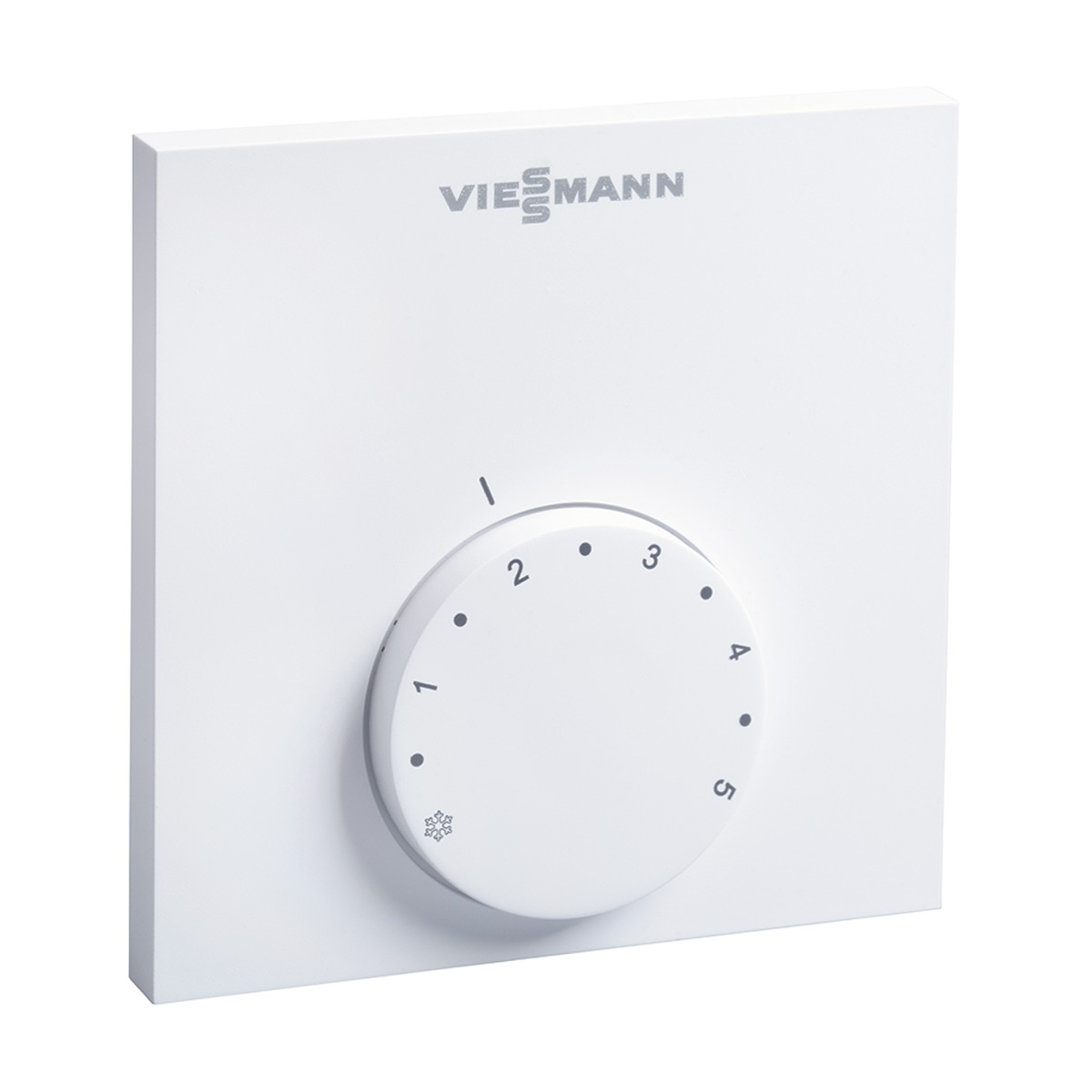

Raumthermostat Analog Heizen:
- Der Raumthermostat ist ein hochwertiger Raumtemperaturregler zur Erfassung und Regelung der gewünschten Raumtemperatur.
- Bereits mit direkt angeschlossenen Stellantrieben ist eine einfache Einzelraumregelung möglich.
- In Verbindung mit dem Anschlussmodul ist ein perfekt abgestimmtes Gesamtsystem zur Flächentemperierung realisierbar.
- Die Einstellung der gewünschten Raumtemperatur erfolgt über den Drehknopf mit Softrastung.
- Eine Sollwertkalibrierung sowie eine Begrenzung des Einstellbereichs sind ebenfalls möglich.
- Der Raumthermostat erhält die Versorgungsspannung über das Anschlussmodul oder eine separate Spannungsquelle.
- Leistungsmerkmale
- Flache Ausführung und geringe Maße
- Standalone oder im System realisierbare Regelung
- Ausstattung für Heizsysteme
- Absenkeingang zum zeitgesteuerten Absenken der Raumtemperatur, zum Beispiel über eine externe Systemuhr
- Sollwertkalibierung
- Eingrenzung des Temperaturbereiches durch zusätzlich erhältliche Sollwertbegrenzer
- Frostschutzfunktion
- Einfache, intuitive Installation und Bedienung
- Hohe Funktionssicherheit
- Wartungsfrei

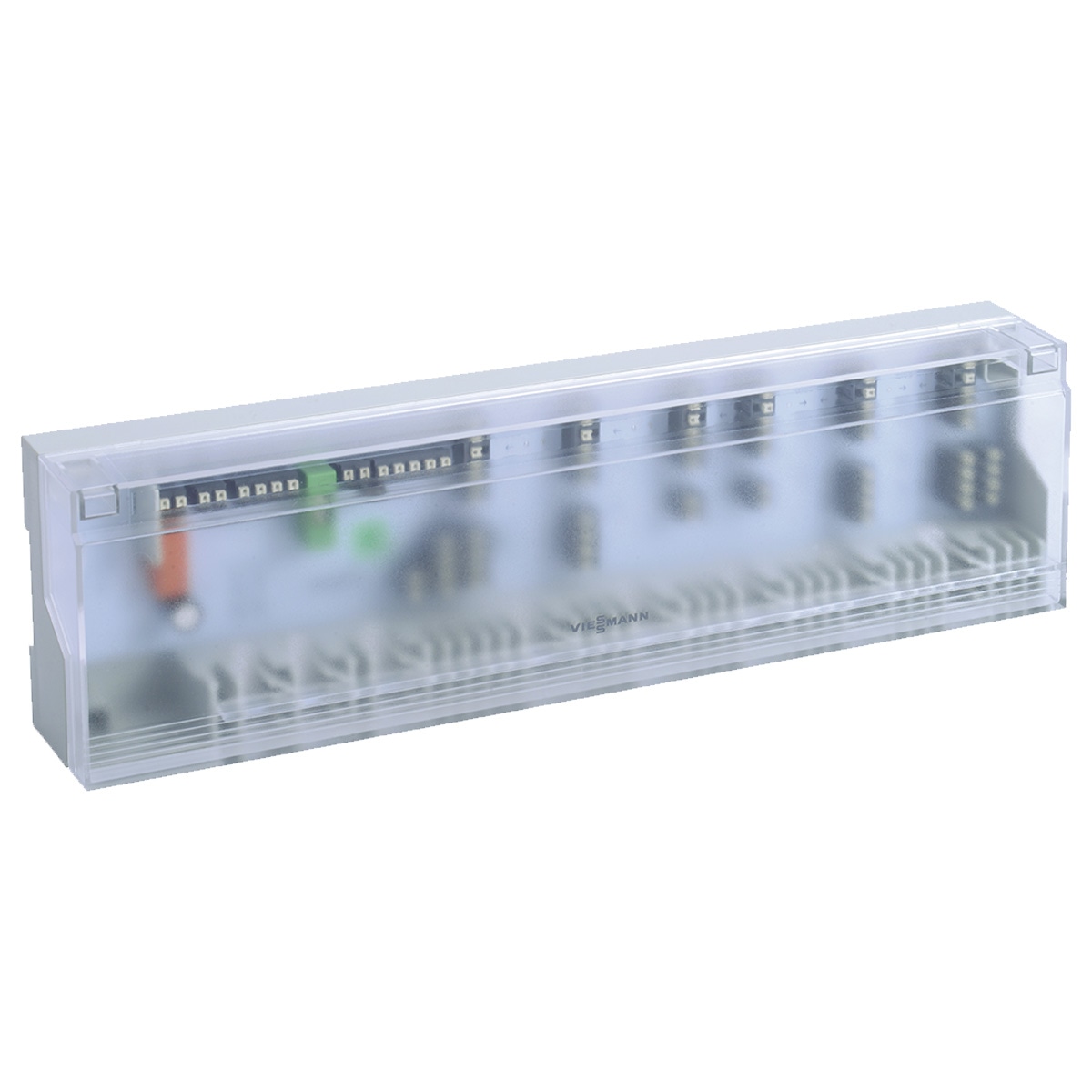

Anschlussmodul Heizen/Kühlen 6 Zonen:
- Das Anschlussmodul ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen.
- Mit minimalem Aufwand wird das Anschlussmodul direkt mit allen Systemkomponenten wie Regler und Stellantrieben verdrahtet.
- Die Versorgung der Systemkomponenten erfolgt über die Spannungsversorgung des Anschlussmoduls.
- Alle Schaltbefehle der Regler werden über das Anschlussmodul direkt unmittelbar an die angeschlossenen Komponenten weitergeleitet.
- Dieses Modul verfügt über eine Pumpensteuerung, Anschlüsse für einen Temperaturbegrenzer/Taupunktsensor sowie einen Eingang für ein Change Over Signal.
- Über einen Absenkkanal kann die Raumtemperatur durch eine externe Systemuhr zeitgesteuert verändert werden.
- Sie ist für Systeme geeignet die mit stromlos geschlossenen (NC) Komponenten arbeiten.
- Systeme, die die Pumpensteuerung nicht nutzen, können auch mit stromlos offenen (NO) Komponenten betrieben werden.
- Schraublose Klemmenanschlusstechnik
- Übersichtlich angeordnete Anschlussklemmen
- Bewährte Kabelführung und normenkonforme Zugentlastung
- Ausstattung für Heiz- und/oder Kühlsysteme
- Schutzleiterzwischenanschluss
- Netz-Durchgangsklemme Pumpen-/Kesselschaltung
- Pumpensteuerung
- Signaleingang für Temperaturbegrenzer bzw. Taupunktsensor
- Absenkkanal - Anschluss für eine externe Systemuhr
- Anschluss für Change Over Heizen/Kühlen
- Geeignet für NC-Stellantriebe (NC: Stromlos zu), ohne Pumpensteuerung auch für NO-Stellantriebe (NO: Stromlos auf)
- Einfache, intuitive Installation und Bedienung
- Hohe Funktionssicherheit
- wartungsfrei
15 Anschlussklemmen zum Anschluss für max. 15 Stellantriebe | ||
Betriebsspannung | 230 V ±10 %/50 | Hz |
Max. Leistungsaufnahme | 50 | VA |
Schutzart | IP 20 | |
Schutzklasse | II | |
Heizzonen, max. | 6 | |
Gehäusematerial | ABS | |
Farbe Gehäuse/Abdeckung | lichtgrau/transparent | |
Abmessungen (H x L x T) | 90 x 326,5 x 52 | mm |
