Produktinformationen "Oventrop Unibox T-RTL vario 1022734 1752734 Raum- und Rücklauftemperaturregelung ohne Abdeckung"
Lieferumfang:
- 1 x Oventrop Unibox T-RTL vario
Beschreibung:
- Grundausstattung zur Rücklauftemperaturbegrenzung (verdeckt)

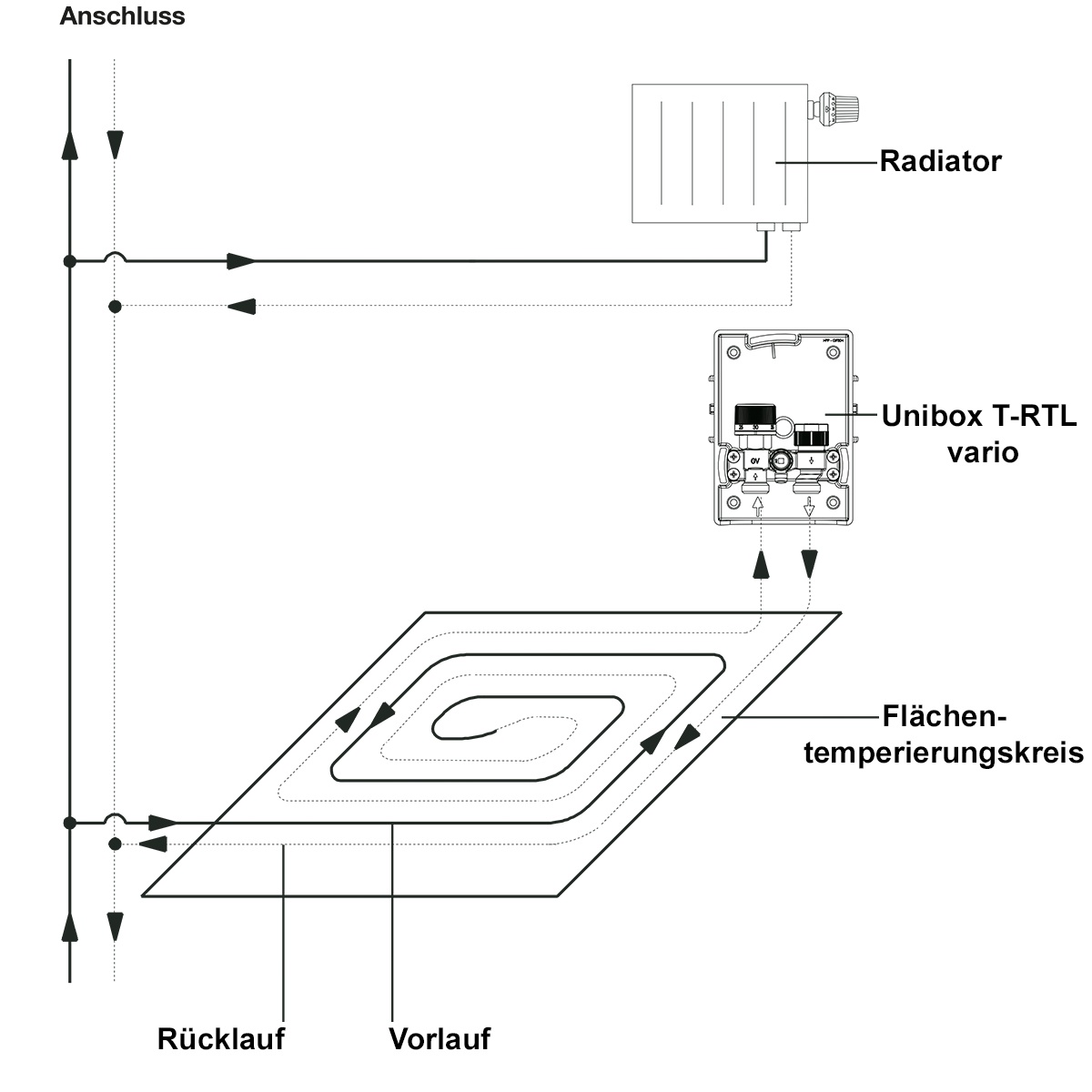

- für den kombinierten Einsatz in Heizungsanlagen mit Radiatorbetrieb
- dient zur Begrenzung der Rücklauftemperatur einer Flächentemperierung
- in Kombination mit einem Thermostat mit Fernversteller oder einem Stellantrieb mit Raumthermostat ist eine Einzelraumtemperaturregelung möglich

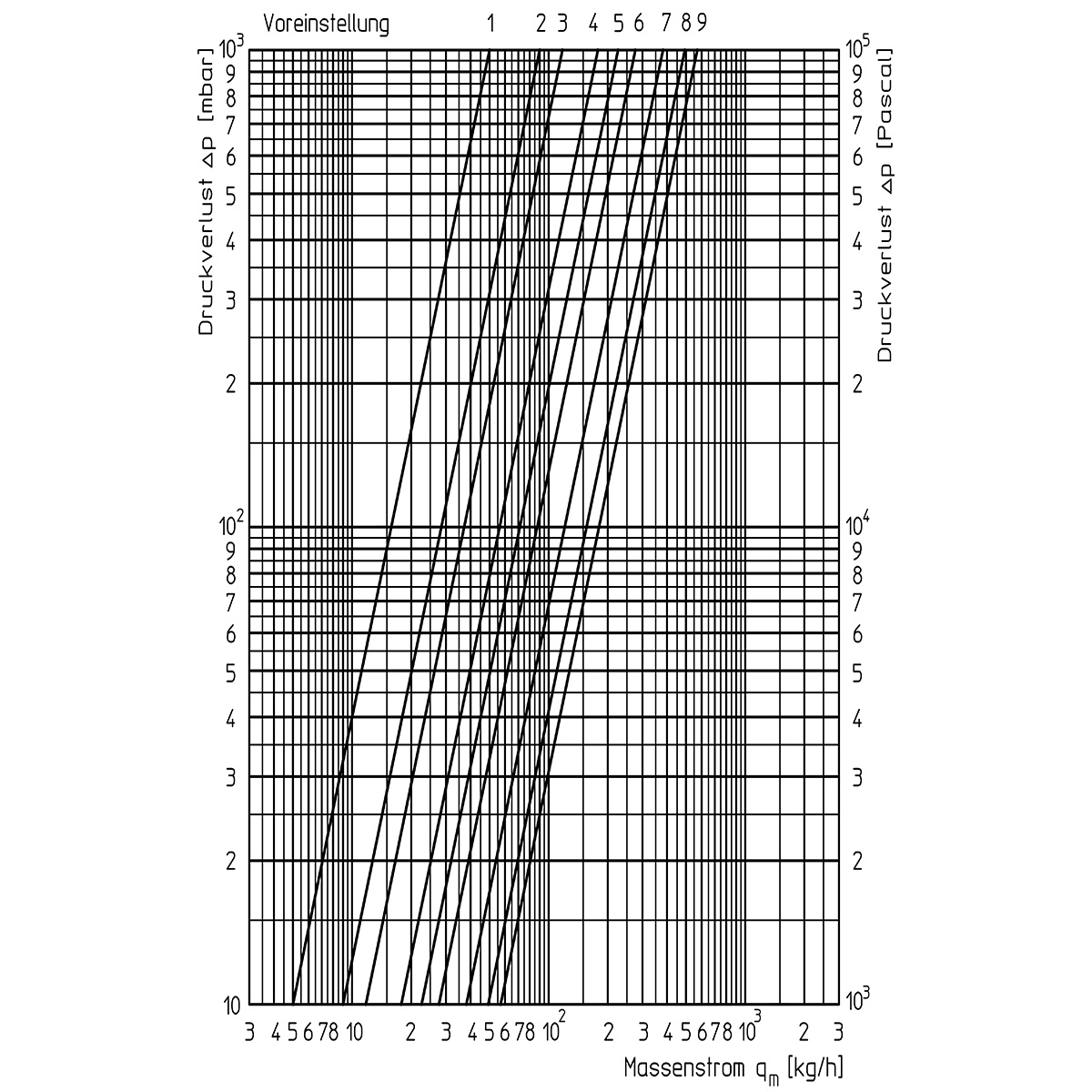

- das integrierte Thermostatventil ist mit einem voreinstellbaren Ventileinsatz ausgestattet und ermöglicht dadurch eine exakte Anpassung des Volumenstroms an den geforderten Wärmebedarf sowie die Durchführung des hydraulischen Abgleichs
- der Durchfluss wird durch das im Volumenstrom liegende Fühlerelement geregelt
- der selbsttätig wirkende Thermostat regelt die gewünschte Raumtemperatur
- durch Veränderung der Handradstellung des Rücklauftemperaturbegrenzers kann die Temperatur der Flächentemperierung korrigiert werden
- die gewünschte Raumtemperatur kann durch Veränderung der Handradstellung des selbsttätig wirkenden Thermostaten eingestellt werden
- Hinweis: ohne Abdeckung (nicht im Lieferumfang enthalten)

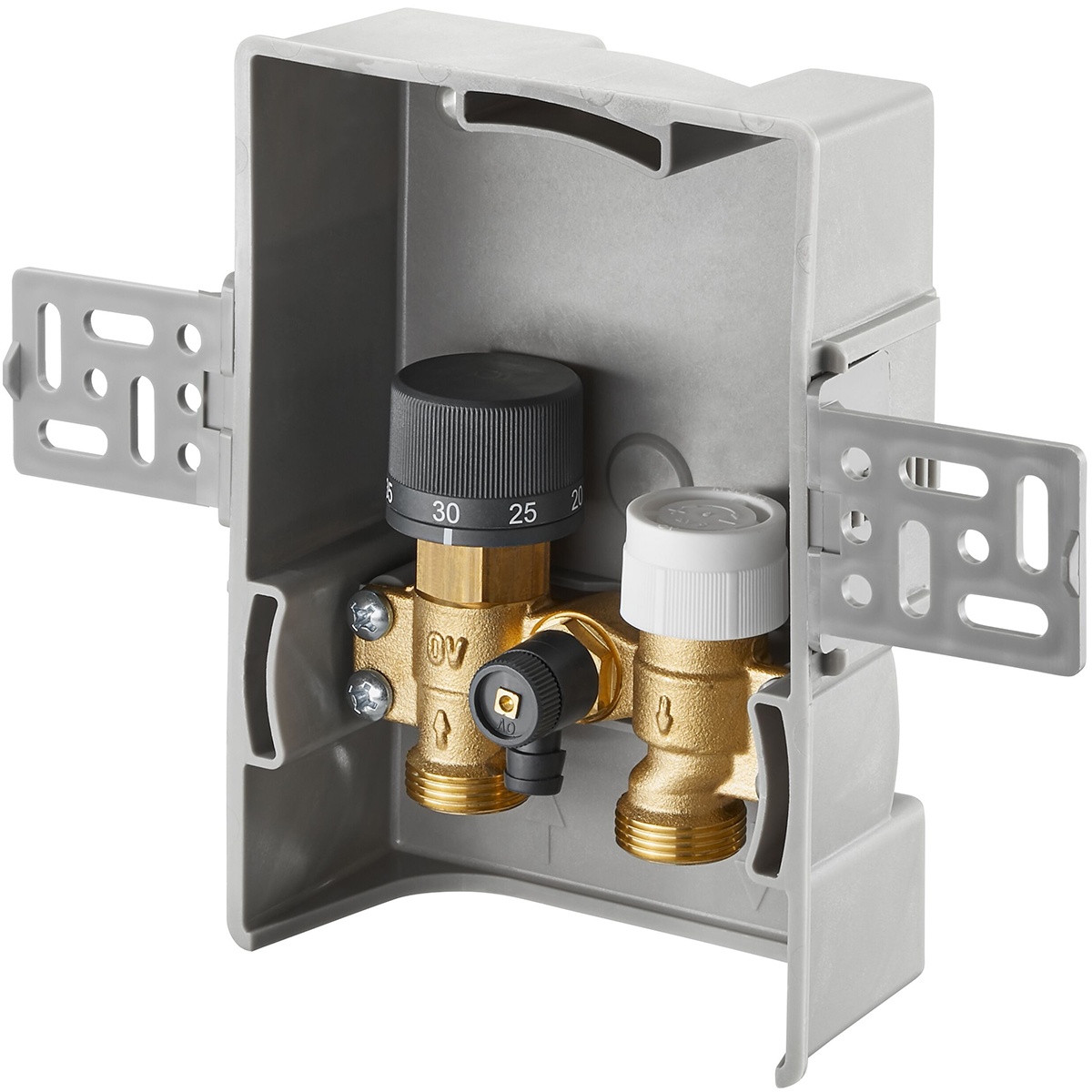

Bestehend aus:

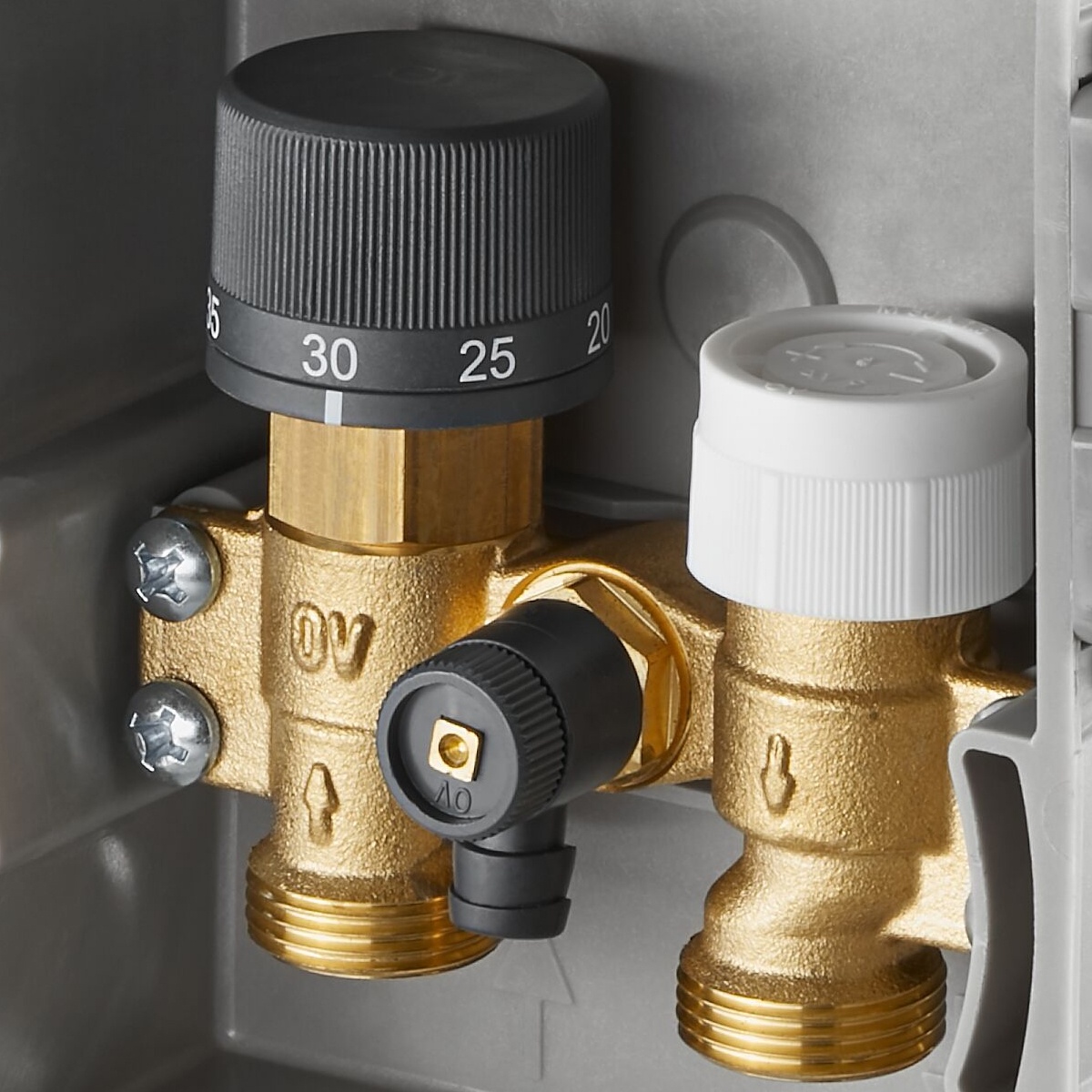

- Wandeinbaukasten mit voreinstellbarem Thermostatventil
- integrierter Rücklauftemperaturbegrenzer
- Entlüftungs- und Spülventil
- Ventil mit G 3/4" Rohrleitungsanschluss
Technische Daten:
- Betriebstemperatur max.: 2 °C bis 100 °C
- Betriebsdruck max.: 10 bar (PN 10)
- Differenzdruck max.: 1 bar
- Sollwertbereich Raumtemperatur: 7 °C bis 28 °C
- Sollwertbereich Rücklauftemperatur: 20°C bis 40 °C
- Gewindeanschluss Thermostat: M30x1,5 mm
- Medium: Wasser, Wasser-Glykol-Gemisch
- Raumtemperatur: abhängig vom eingesetzten Regler

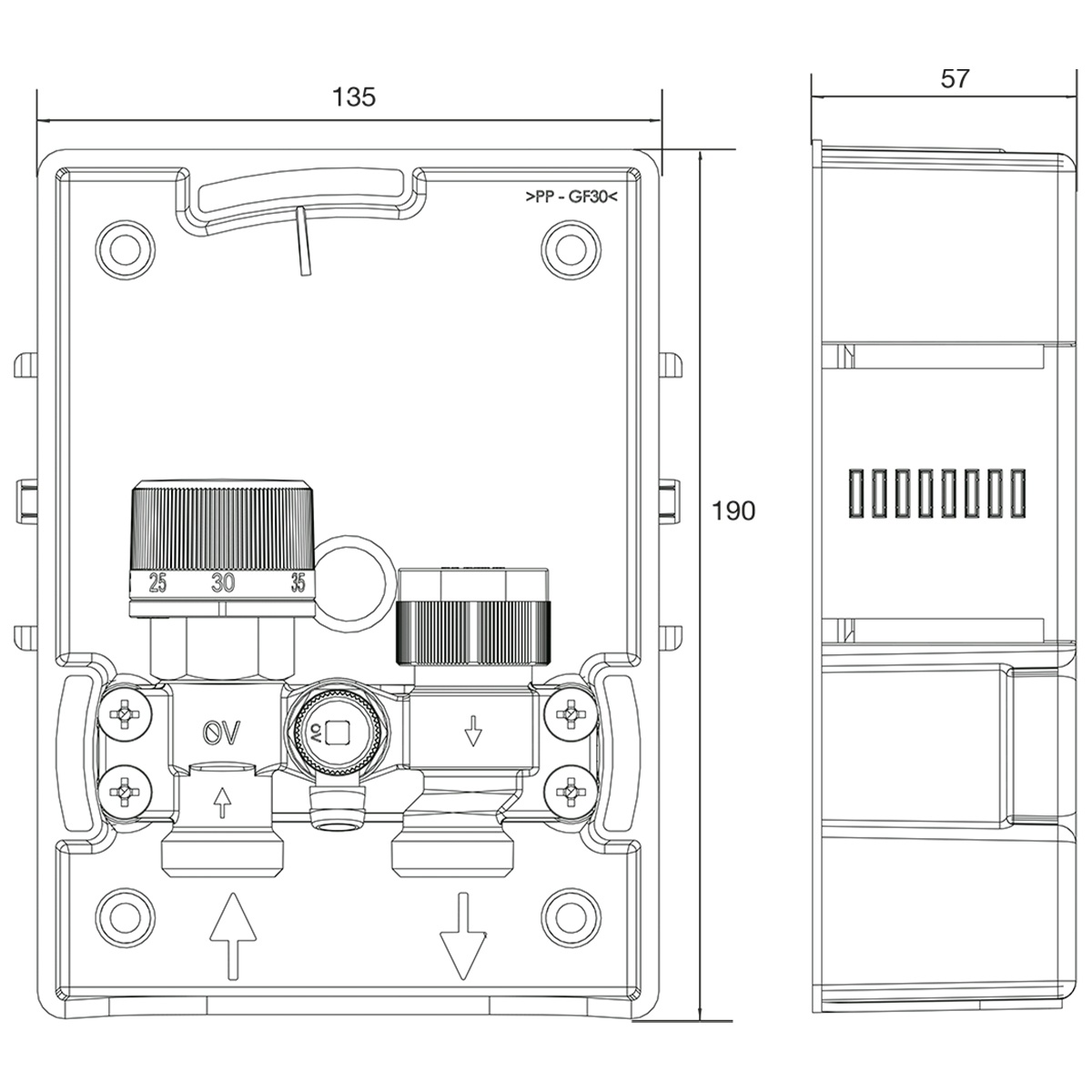

- Breite: 135 mm
- Höhe: 190 mm
- Tiefe: 57 mm
- Gewicht: 0,72 kg
- Serie: Unibox
- Typ: T-RTL vario
- Hersteller: Oventrop
- Artikel-Nr.: 1022734 / 1752734
