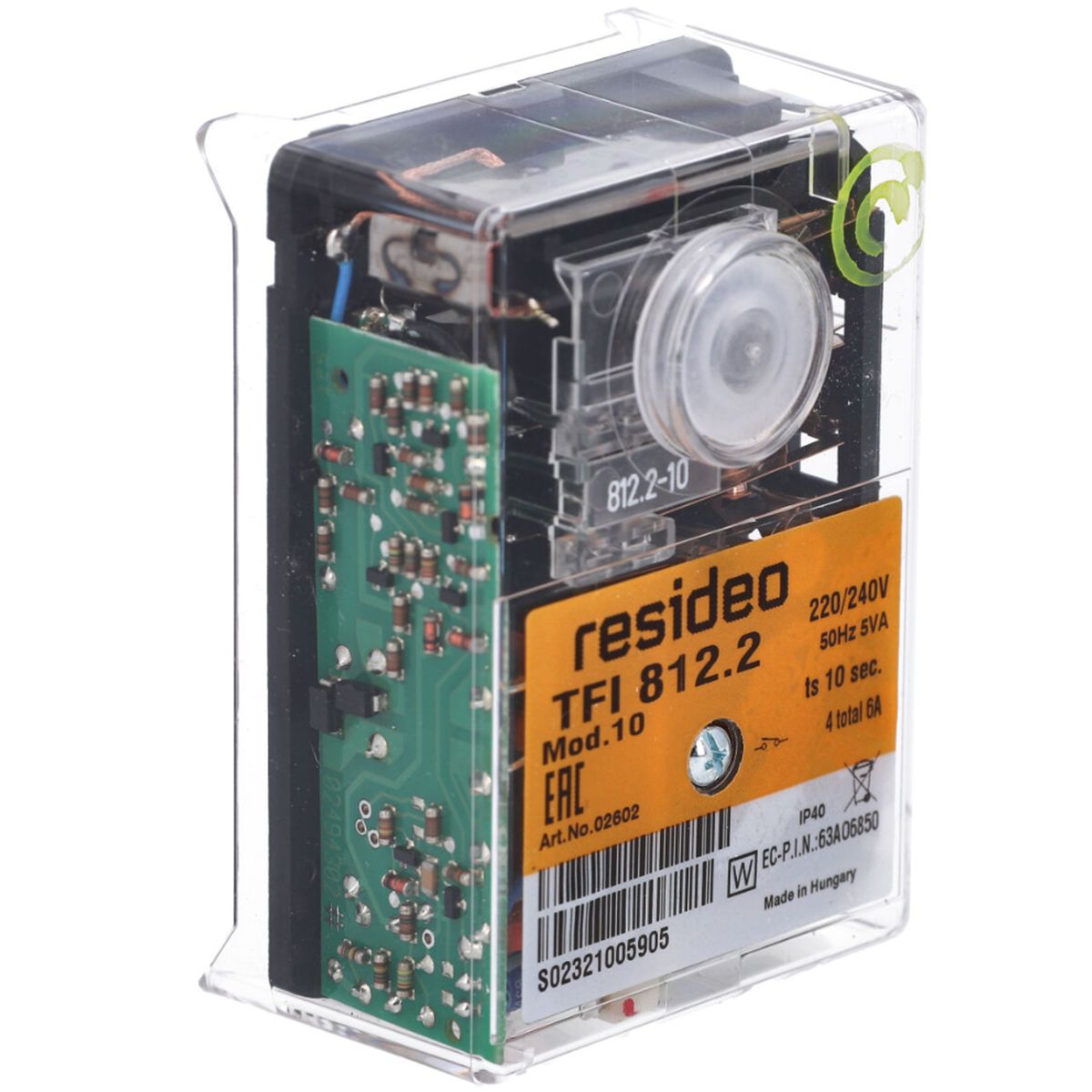

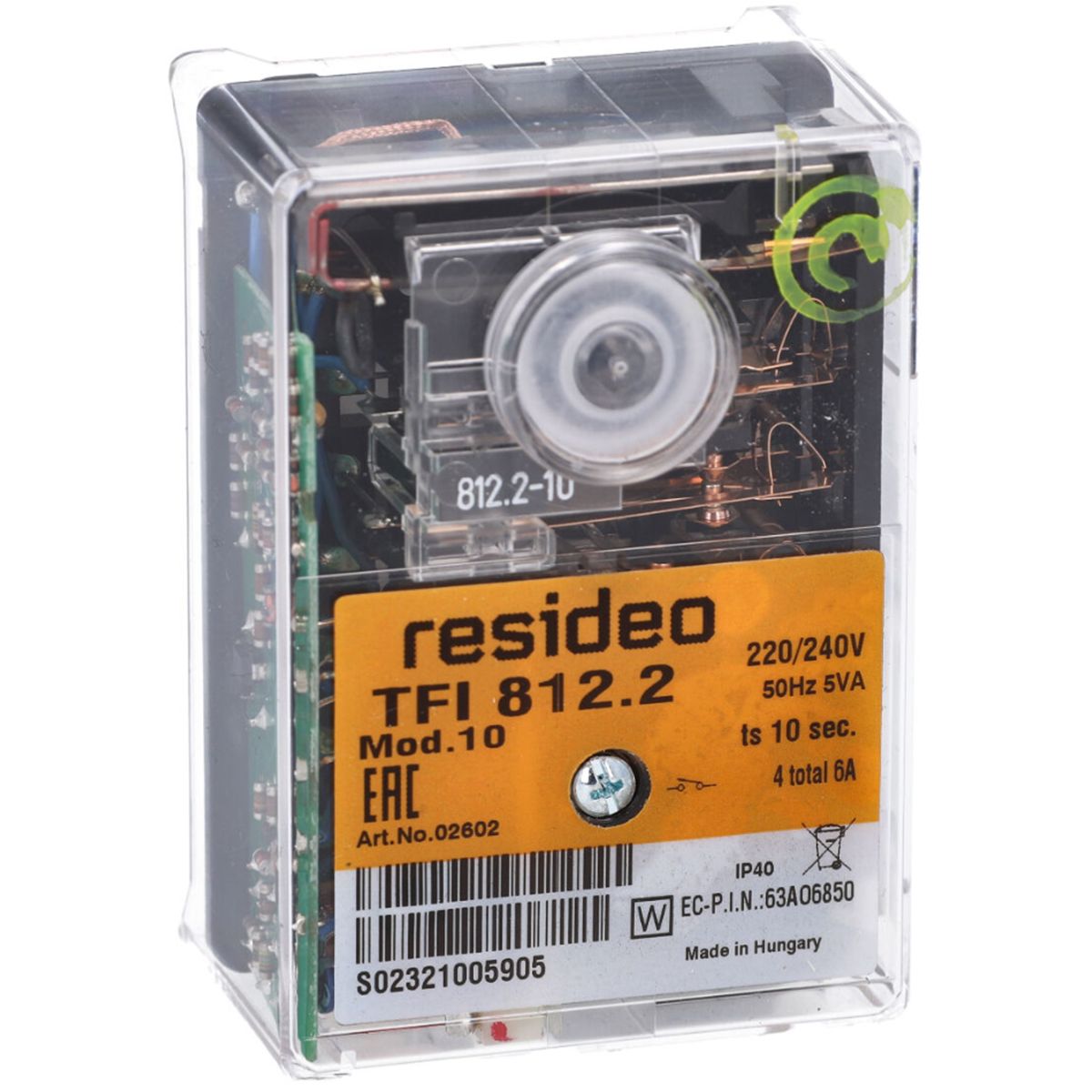

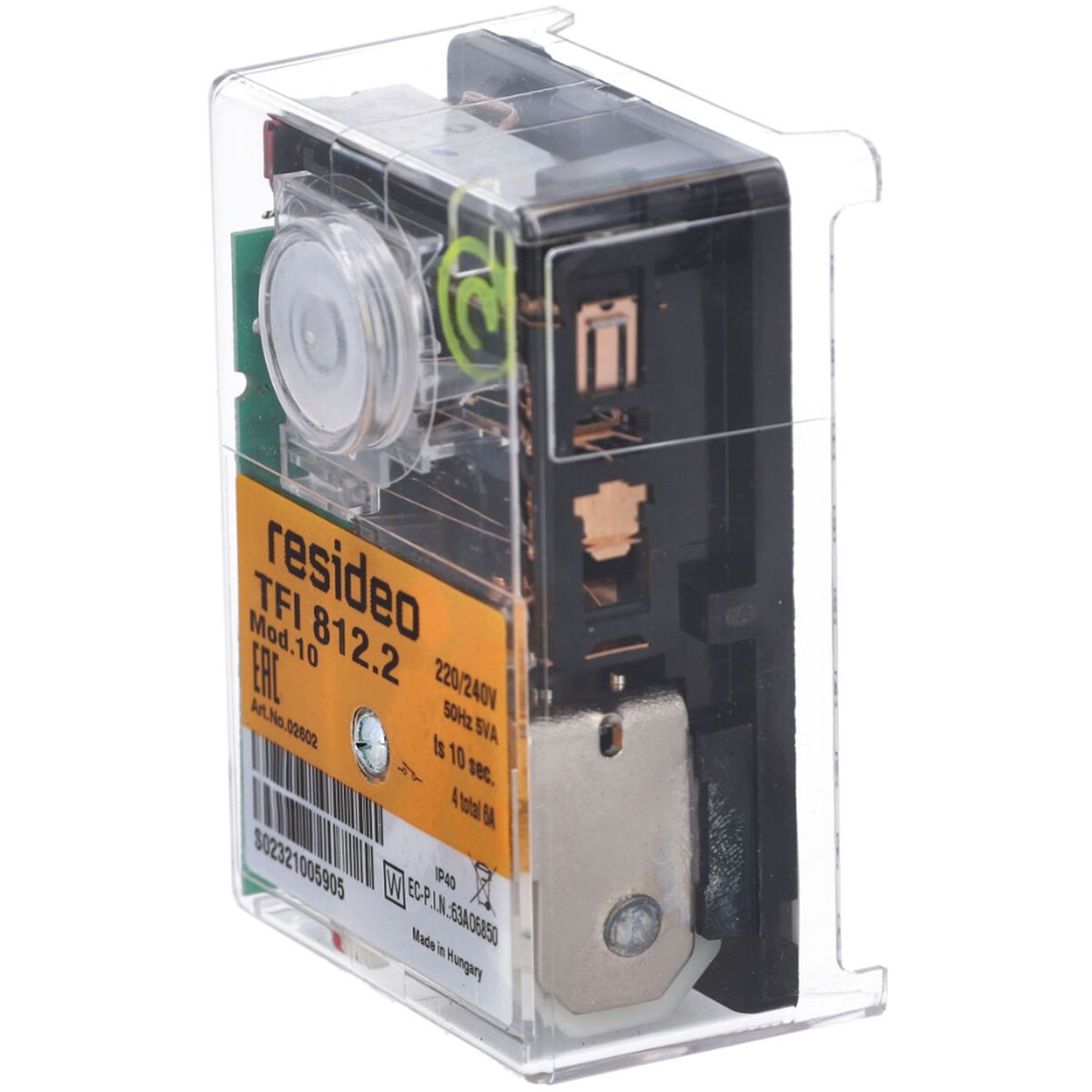

Honeywell resideo Satronic TFI 812.2 Mod.10 Gas Feuerungsautomat Steuergerät Control Box 02602U
- Artikel-Nr.: 20006231
- Herstellernummer: 02602U
Produktinformationen "Honeywell resideo Satronic TFI 812.2 Mod.10 Gas Feuerungsautomat Steuergerät Control Box 02602U"
Lieferumfang:
- 1 x Honeywell resideo Gasfeuerungsautomat
Beschreibung:
- steuert und überwacht atmosphärische Gasbrenner (Ionisation)
- 2-stufige Betriebsweise
- geprüftund zugelassen nach DIN 4788 Teil 3 Ausg. 04.89 und dereuropäischen Norm EN 298
- kann auch an Ortsfesten Warmlufterzeugern (WLE nach DIN 4794) eingesetzt werden
- der Automat ist unterspannungssicher ausgelegt, d.h., wenn die Betriebsspannung unter den zulässigen Wert sinkt, wird der Betrieb unterbrochen resp. ein neuer Anlauf selbsttätig verhindert
- dadurch wird die Anlage auch bei extremen Spannungsabfällen nicht gefährdet
- kurzzeitige Zündfunkenüberschläge auf die Fühlerelektrode können den Automaten und seine Überwachungsfunktionen nicht beeinträchtigen
- der Unterschied zwischen TFI 812.1 und TFI 812.2 besteht darin, dass letztere unterspannungssicher ausgelegt ist
Technische Daten:
- Betriebsspannung: 220 / 240 V (-15 ... +10%) 50 Hz (40 - 60 Hz)
- Vorsicherung: max. 10 A flink, 6 A träge
- Eigenverbrauch: ca. 5 VA
- Belastung pro Ausgang max.: 4 A ohmsche Last
- Belastung total max.: 6 A ohmsche Last
- Vorzündzeit: ca. 10 sec.
- Sicherheitszeit nominal: ca. 10 sec.
- Verzögerung 2. Stufe: ca. 20 sec.
- Wartezeit nach Störabschaltung: ca. 60 sec.
- Empfindlichkeit: 1,5 µA
- Erforderl. Ionisationsstrom min.: 2 - 3 µA
- Sondenisolation: Sonde - Masse grösser als 50 MΩ
- Streukapazität: Sonde - Masse kleiner als 1000 pF (max. 20 m Leistung)
- Einbaulage: beliebig
- Schutzart: IP 44
- Zugelassene Umgebungstemperatur für Gerät und Flammenfühler: -20 ºC bis +60 ºC
- Gewicht: 0,25 kg
- Typ: TFI 812.2 Mod.10
- Hersteller: Honeywell resideo Satronic
- Artikel-Nr.: 02602 / 02602U
