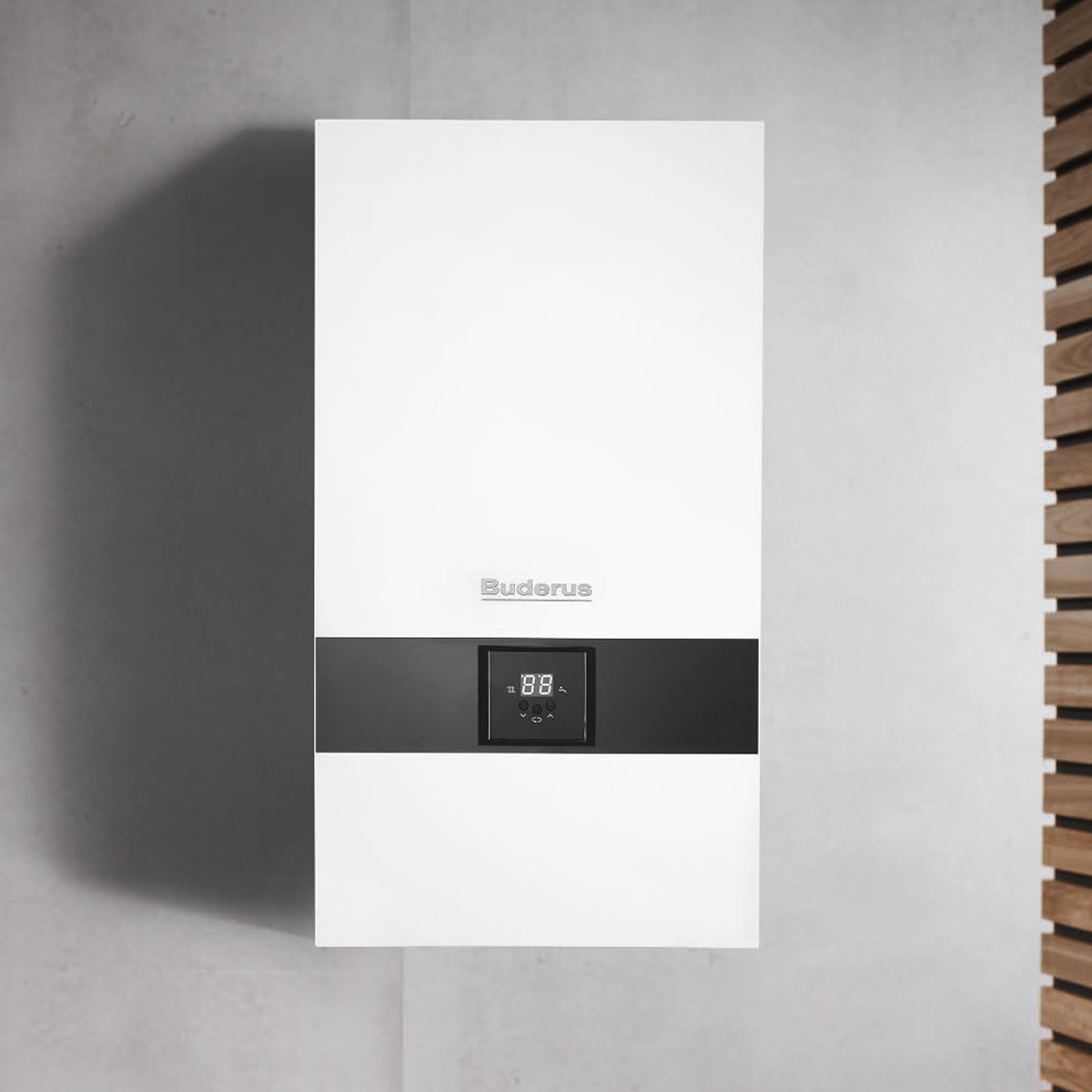

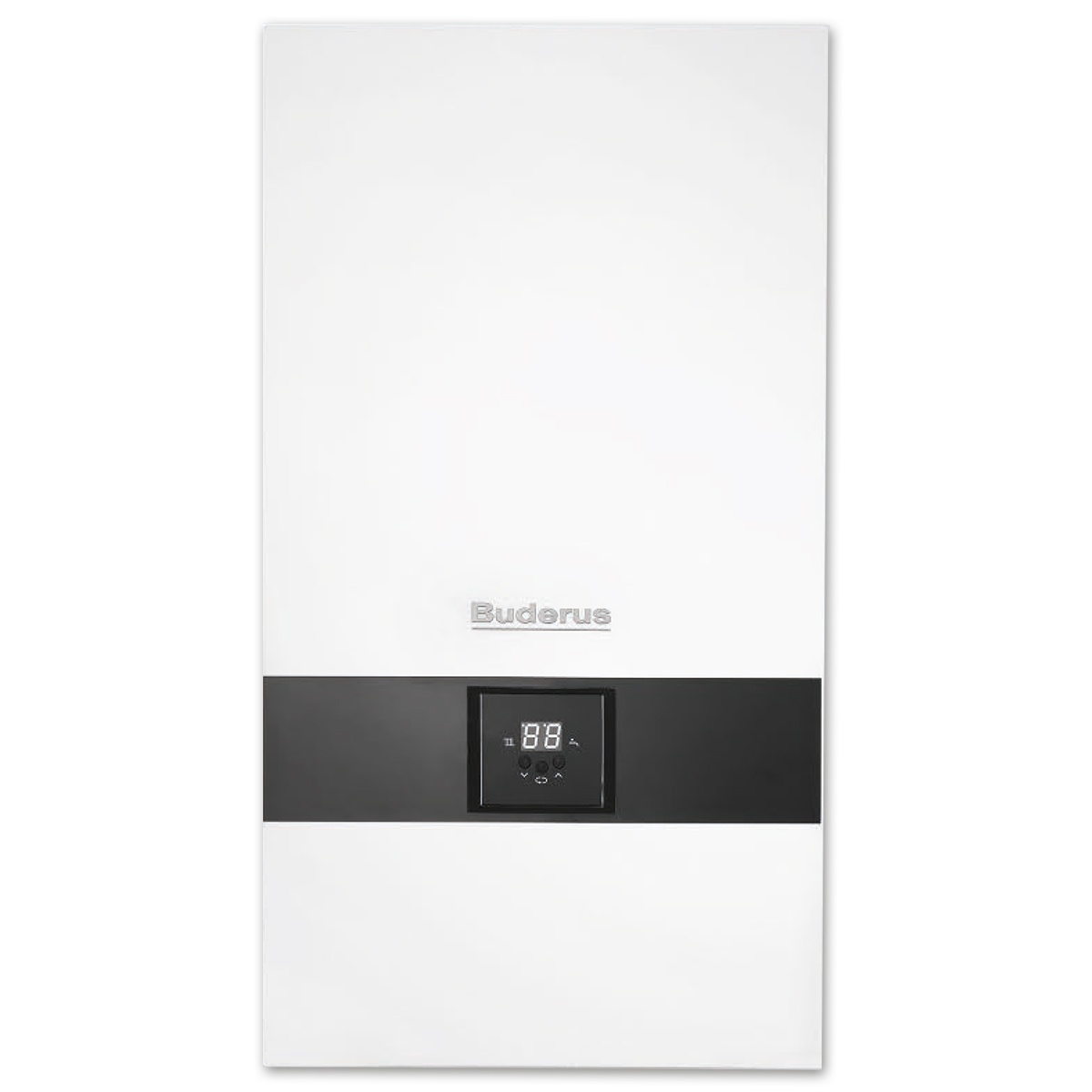

Buderus Logamax E156 Elektro-Heizgerät Elektroheizung 9 kW 7738504969
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 14 - 28 Tage
- Artikel-Nr.: 10036264
- Herstellernummer: 7738504969
Produktinformationen "Buderus Logamax E156 Elektro-Heizgerät Elektroheizung 9 kW 7738504969"
Lieferumfang:
- 1 x Buderus Logamax E156 Elektro-Heizgerät
Hinweis:
- Für den Betrieb dieses Gerätes bedarf es eines Drei-Phasen-Wechselstromanschlusses (Starkstrom).
- Gemäß TAB 2007 ist vor der Installation dieses Gerätes eine Zustimmung des jeweiligen Netzbetreibers einzuholen.
- Dieses Gerät darf nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden.
Beschreibung:
- zur Kombination mit anderen Wärmeerzeugern (z.B. Wärmepumpen) in Verbindung mit Pufferspeichern
- zur Abdeckung von Spitzenlasten oder zur Erhöhung des Eigenverbrauchs in Verbindung mit Photovoltaikanlagen
- für den Betrieb mit elektrischem Strom
- Verwendung als Back-up oder Hauptwärmequelle
- extrem leiser Betrieb
- Sicherheitsausstattung ab Werk
- Kaskadierfunktion (Kaskadenmodul erforderlich als Zubehör erhältlich)
- Maximale Heizwasservorlauftemperatur bis 85 °C möglich
- Ansteuerung in 3 Leistungsstufen
- Leistungsanforderung der Geräte über 0-10 V Signal (Funktionsmodul erforderlich als Zubehör erhältlich) oder Konstantregelung über optionalen Speichertemperaturfühler
- Elektrischer Anschluss: kann einphasig mit 230 Volt betrieben werden (Brückenstecker für einen 1-Phasen-Netzanschluss 1x230V AC im Lieferumfang enthalten)
- für alle Geräte ist ein dreiphasiger Anschluss vorgesehen
- das Gerät eignet sich nur für eine Wandmontage, der Zugang zum Gerät muss zu Wartungszwecken von zwei Seiten möglich sein

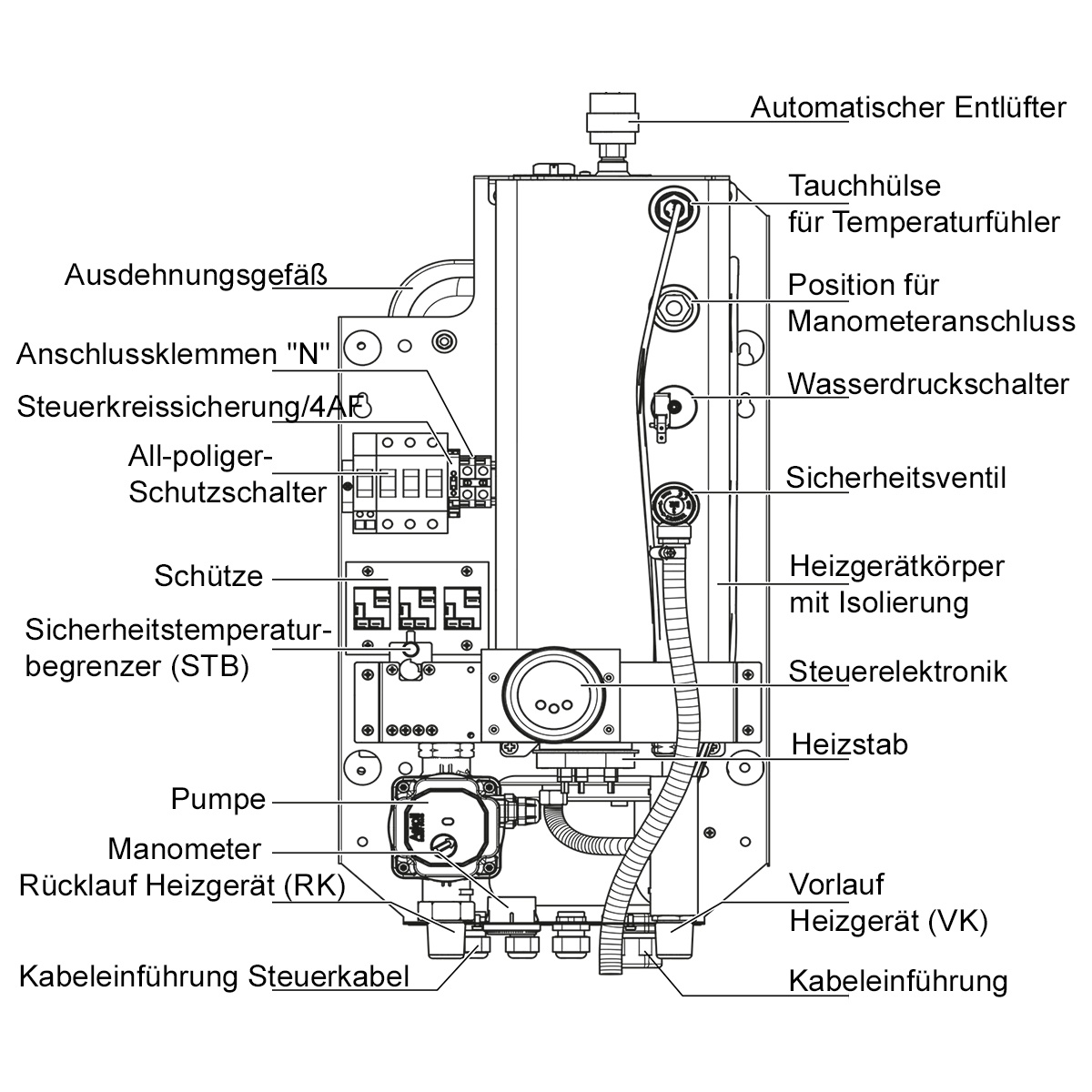

Standard Ausrüstung:
- Montageplatte
- Geräteverkleidung
- Steuerelektronik
- Kraftelemente
- Wasserdruckschalter
- Sicherheitstemperaturbegrenzer (STB)
- Sicherheitsventil
- Heizwasserpumpe Taco
- Ausdehnungsgefäß
Technische Daten:

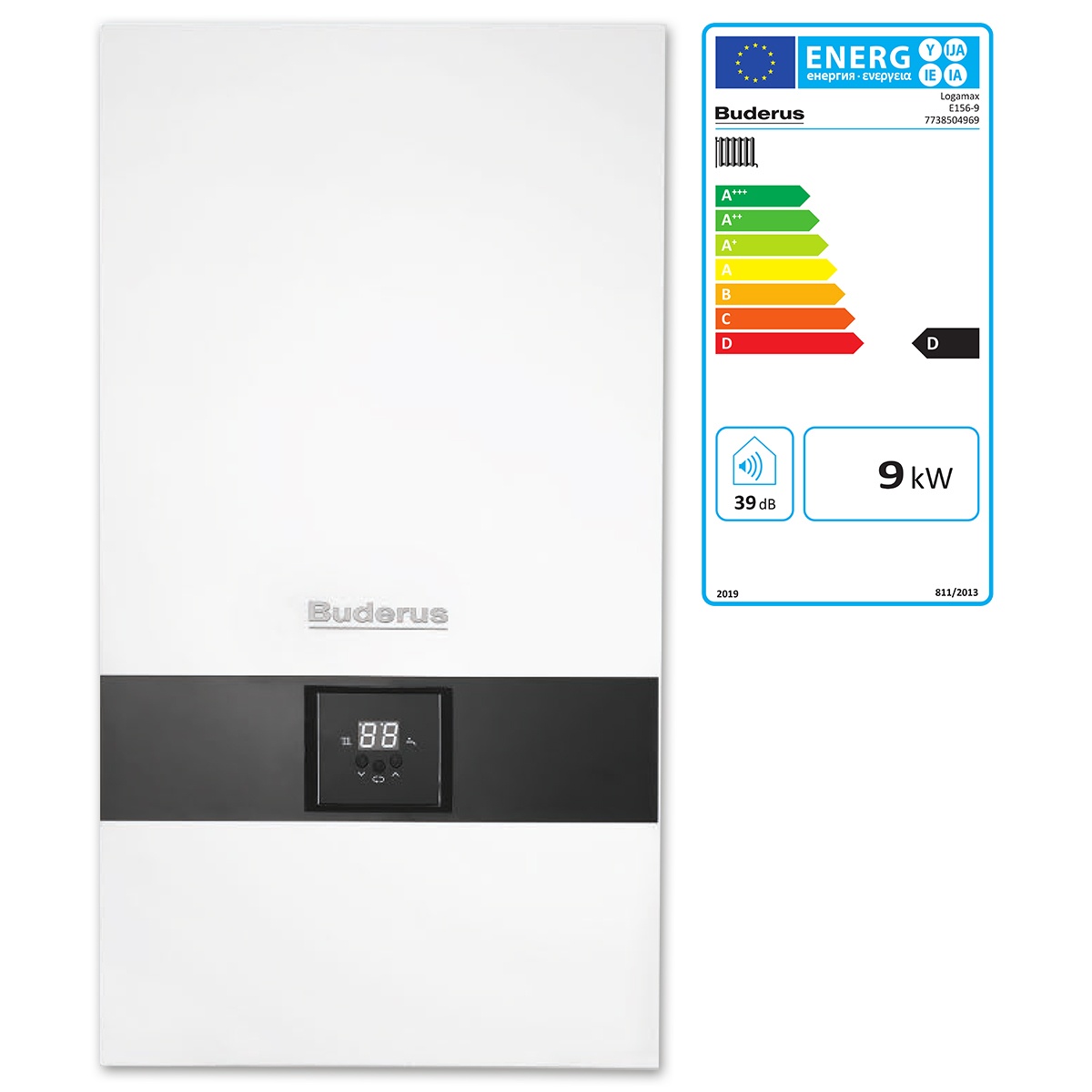

| Energieeffizienz | |||
| Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz | D | ||
| Energieeffizienzklassen-Spektrum | A+++ -> D | ||
| Wärmenennleistung | kW | 9,0 | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | % | 36 | |
| Schalleistungspegel in Innenräumen | dB | 39 | |
| Leistung | |||
| Heizleistung | kW | 8,96 | |
| Gesamtleistung | kW | 9,10 | |
| Schaltung der Heizstäbe | St. x kW | 3x3 | |
| Anzahl der Leistungsstufen | 3 | ||
| Anzahl Schütze | St. | 3 | |
| Netzspannung | |||
| Nennstrom | bei 3x400/230 V AC | A | 13,1 |
| bei 1x230 V AC | 39,2 | ||
| Absicherung vor dem Heizgerät | bei 3x400/230 V AC | 16 | |
| bei 1x230 V AC | 50(40) | ||
| Mindestquerschnitte der Anschlussleitung | bei 3x400/230 V AC 1) | mm² | 5(4)x2,5 |
| bei 1x230 V AC | 3x10 | ||
| Allgemeine Daten | |||
| Elektrische Schutzart | IP | 40 | |
| Wasservolumen | Liter | 3,7 | |
| Anschluss für EIN/AUS-Thermostat | 24 V DC | ||
| Zulässiger Betriebsdruck max. | bar | 3 | |
| Mindestvolumenstrom | l/h | 130 | |
| Mindestbetriebsdruck | bar | 0,6 | |
| Heizgerättemperatur max. | °C | 85 | |
| Volumen Ausdehnungsgefäß | Liter | 7 | |
| Sicherheitsventil 1/2" | bar | 3 | |
| Anschluss Vorlauf (Außengewinde) | Zoll | G 3/4" | |
| Anschluss Rücklauf (Außengewinde) | |||

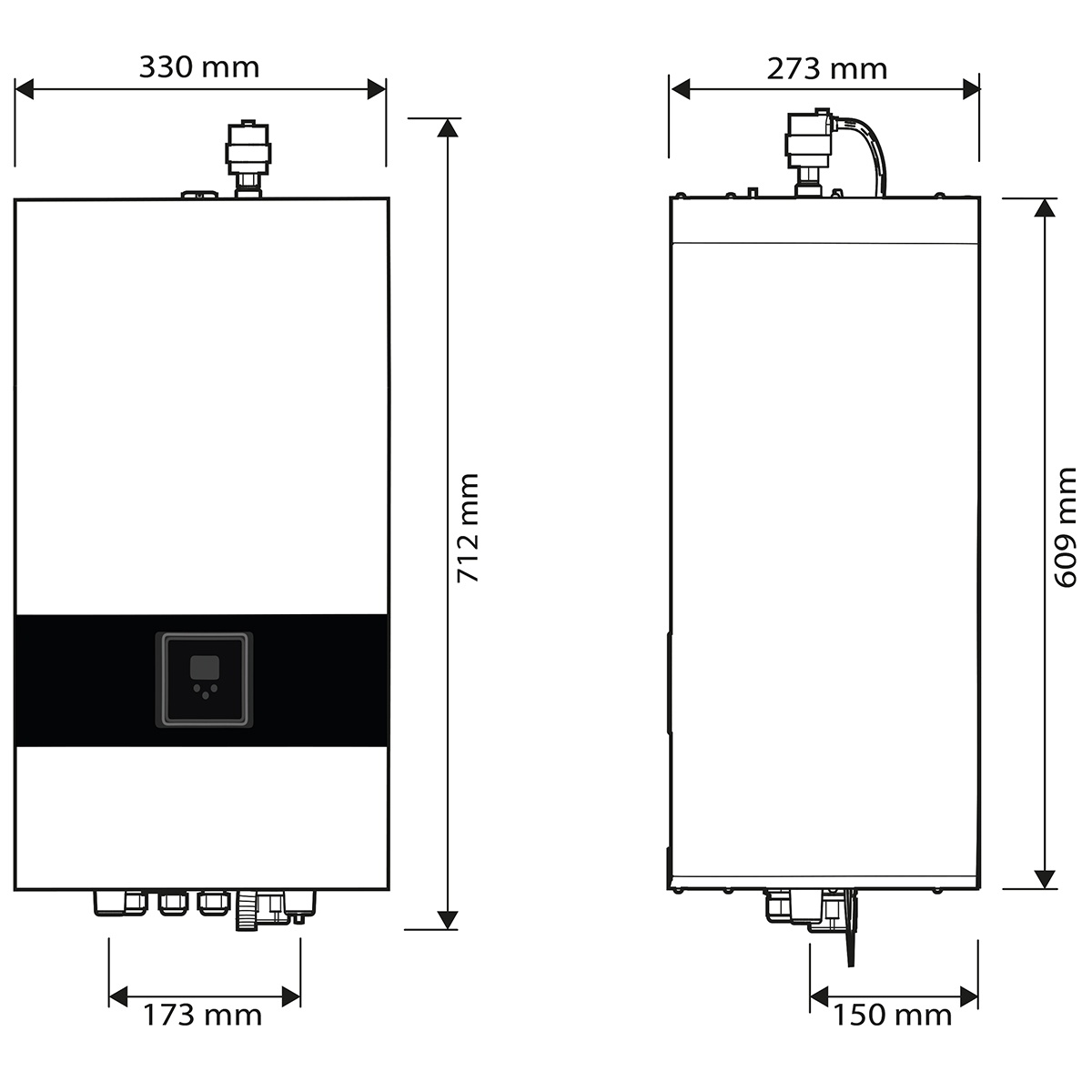

| Tiefe | mm | 273 | |
| Breite | 330 | ||
| Höhe | 712 | ||
| Heizgerätgewicht ohne Wasser | kg | 17 | |
| Gewicht | 24,4 | ||
| Typ | E156-9DE | ||
| Serie | Logamax | ||
| Hersteller | Buderus | ||
| Artikel-Nr. | 7738504969 | ||
1) Netzanschluss und Absicherung nach örtlichen Vorschriften. Kabeldimension nach örtlichen Vorschriften, Kabellängen und Verlegeart.
Herstellerinformationen:
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
Deutschland
E-Mail: info@buderus.de
Weiterführende Links zu "Buderus Logamax E156 Elektro-Heizgerät Elektroheizung 9 kW 7738504969"
Verfügbare Downloads:
Allgemeine Sicherheitshinweise: Zur Vermeidung von Personen- und Gesundheitsschäden dürfen Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nur durch autorisiertes Fachpersonal (Fachbetrieb oder Installateurunternehmen der Heizungs- / Sanitärbranche) erfolgen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie generell bei Installations- und Montagearbeiten die beigefügten Einbau-, Bedienungs- und Wartungsanleitungen sowie die Produkt- und/oder Systemzulassungen aller Anlagenkomponenten. Beispielsweise ist es bei Wärmeerzeugern regelmäßig der Fall, dass nur für diese Heizung zugelassene Abgasanlagen verwendet werden dürfen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Inspektions- und Wartungsbedingungen, die ebenfalls in den oben genannten Unterlagen enthalten sind.
Elektroheizgeräte und Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400 V) und "nicht steckerfertige Geräte" müssen von einem Fachbetrieb installiert werden. Geräte mit einer Nennleistung von mehr als 12 kW bedürfen vor der Erstinstallation der Zustimmung des Netzbetreibers.
Die Installation, Inspektion, Wartung und Reparatur von Gasgeräten sowie Gaseinstellungen selbst dürfen nur von einem Fachhandwerker durchgeführt werden!
Bei der WEEE Nummer handelt es sich um die vergebene Registriernummer, die als Nachweis der im Herstellungsland vorgenommenen Registrierung des Herstellers, der Marke und der elektrischen oder elektronischen Geräteart gilt. Sie dient damit gleichzeitig der Identifizierung des Herstellers.
